1.高熵合金的性能矛盾：高熵合金因多主元特性具备优异综合性能，但仍面临强度与塑性难以兼顾的共性问题。

2.TRIP型合金的特殊价值：Fe₅₀Mn₃₀Co₁₀Cr₁₀双相高熵合金可通过TRIP/TWIP效应实现强塑平衡，是当前研究的重点方向。

3.传统工艺的改进需求：传统慢速退火易导致晶粒粗化，而闪速焦耳退火（FJA）在晶粒细化方面潜力显著，其在该类合金中的应用待探索。

【研究方法】

1.材料制备流程：以纯度＞99.9 wt%的纯金属为原料，经电弧熔炼制备Fe₅₀Mn₃₀Co₁₀Cr₁₀合金锭，重熔5次以上保证均匀性；再经高频感应炉铸造为60×30×30 mm板材，线切割成60×10×2 mm规格。板材先在1473 K下均质化24 h（氩气保护，水淬），再冷轧至厚度减少~45%，作为实验基材。

2.两种退火工艺对比：FJA工艺：采用Gleeble-3500C热模拟机，以100 K/s速率加热至973 K或1173 K，保温30 s后氩气冷却，样品为5×1.1×30 mm扁平狗骨形，取中心均匀区域测试。SA工艺：采用马弗炉，以0.167 K/s速率加热至相同温度，保温30 s后水淬。另设673 K退火组研究逆马氏体相变，每组实验重复3次。

3.表征与测试手段：用ZEISS Sigma500扫描电镜（带EBSD）分析晶粒尺寸、相分布及晶界类型（HAGBs：θ≥15°；LAGBs：2°≤θ≤15°）；通过SUNS UTM5015拉伸机测试力学性能（初始应变率5×10⁻⁴ s⁻¹），配合DIC技术观察应变分布，样品为2.5×1.1×6 mm扁平狗骨形，每组重复3次。

【研究结果】

1.强度提升效果显著：973 K时，FJA样品屈服强度达556±27.8 MPa，较SA样品（367.4±18.4 MPa）提升51%；1173 K时，FJA样品强度仍高于SA，且塑性仅下降2.4%（42.8% vs 45.2%）。

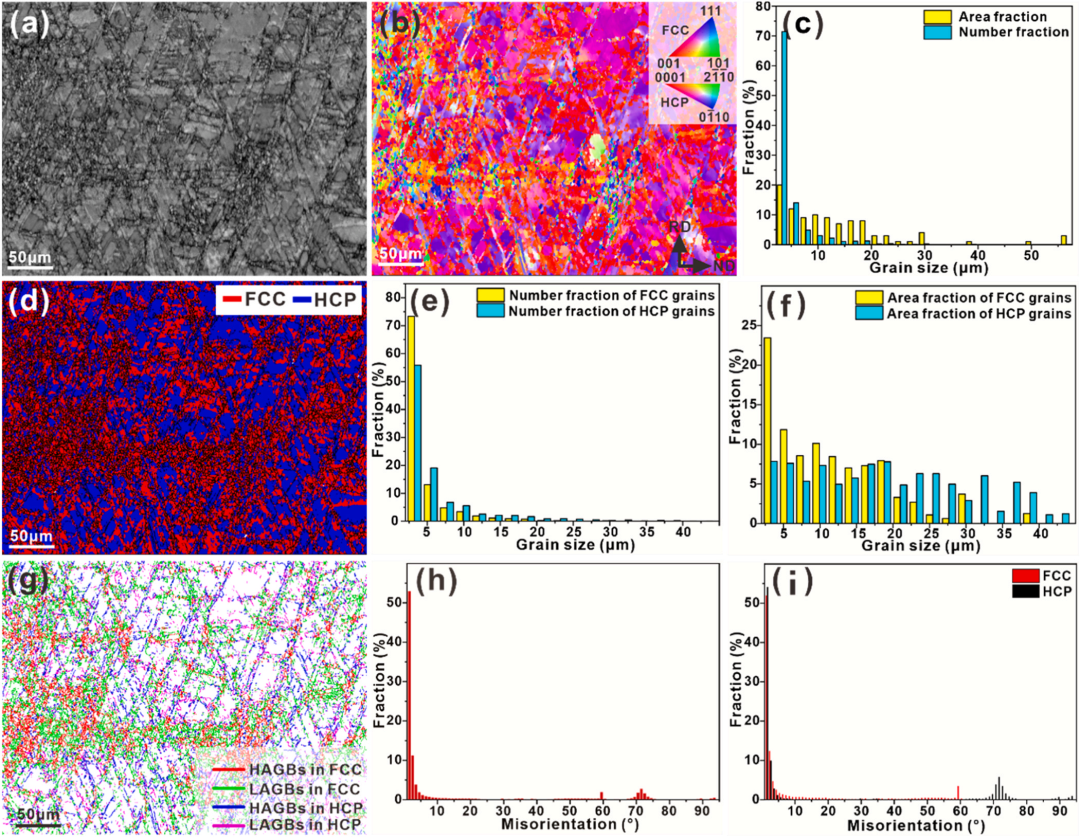

2.微观结构优化是核心原因：FJA处理使晶粒更细（973 K时3.73 μm vs SA的4.56 μm），HCP马氏体相占比更高（1173 K时78.5% vs SA的56.7%），且晶粒与相分布异质性更显著，通过Hall-Petch效应和应力分区强化性能。
