赛因焦耳热克级固体蒸馏装置

发布日期：2026-03-21

⚡ 赛因科技 · 焦耳热克级固体蒸馏

赛因焦耳热克级固体蒸馏装置
RJH-2026SD-G

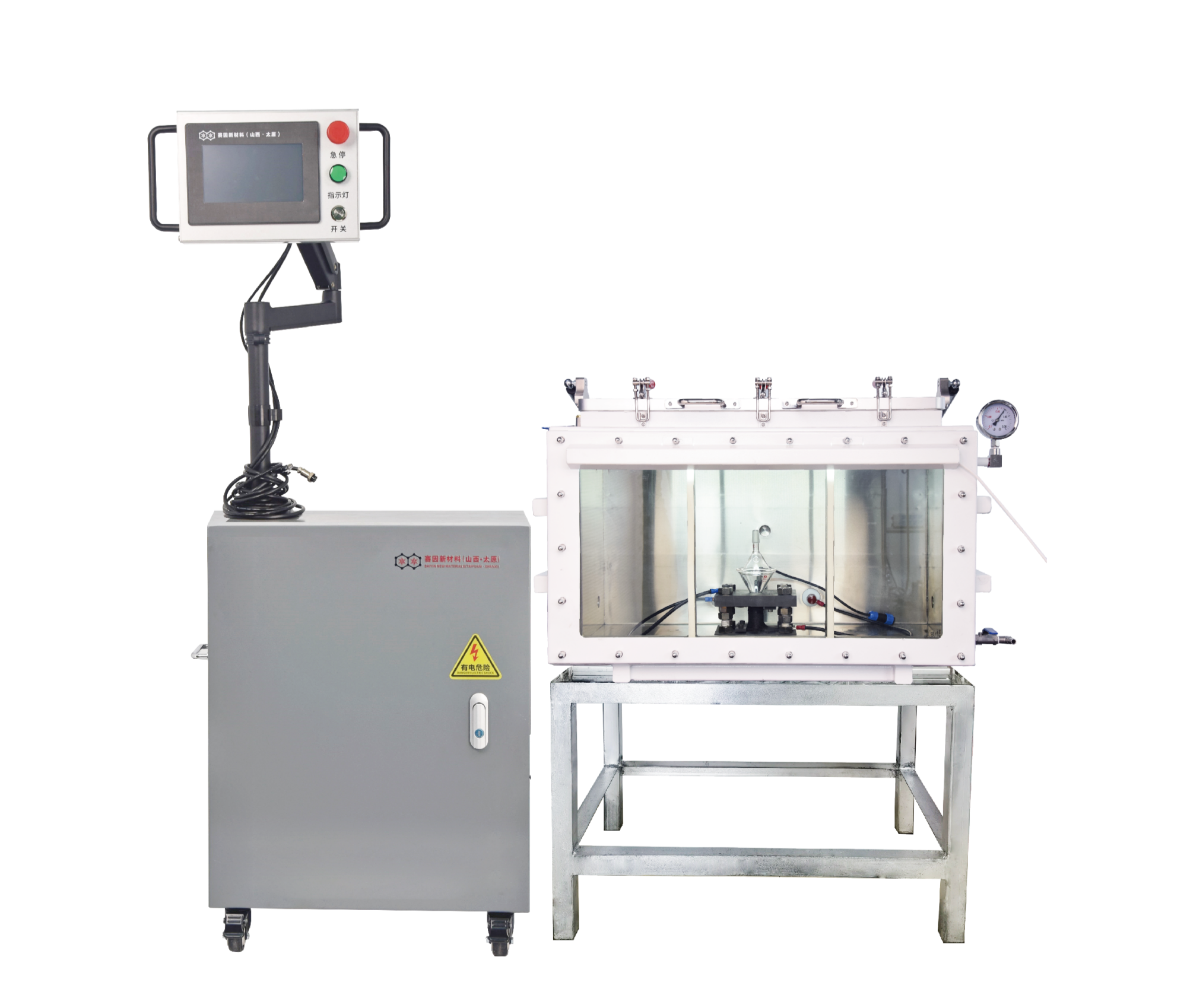

克级固体_画板 1(1)

一款创新型分离设备，其核心原理是通过短时大电流产生高温，使固体物料快速气化或分解；顶部收集轻组分气体，底部收集重组分气体，从而实现固体混合物的有效分离。

📄 实用新型专利申请号：2025213082179

RJH-2026SD-G
克级固体蒸馏 · 快速气化分离
🔥 超快升温速度（最快~10³℃/s），通过高电流实现快速高温（2800℃以上），直接高效地将固体物料气化或分解，同步分离收集不同密度的冷凝产物。

※ 注：最高温度2800℃以上，单次处理量3ml，理论上可扩大反应管尺寸实现批量收集。

📷 固体蒸馏装置结构示意 | 顶部收集轻组分 · 底部收集重组分

⚡ 极致性能 · 克级固体快速蒸馏

2800℃

最高温度

快速气化/分解

~10³℃/s

升温速率

超快热冲击响应

35kW

总功率

30kW直流电源

3ml

单次处理量

可扩大批量收集

🔥 直流电源30kW（75V/400A），支持阶段升温、脉冲放电、线性放电、线性升温等多种加热模式，实时电压/温度/电流监控与存储。

🔬

主要功能

支持阶段升温、脉冲放电、线性放电、线性升温等加热模式，支持加热方式定制
超快升温速度（最快~10³℃/s），实现固体物料瞬间气化或分解
通过高电流实现快速高温（2800℃以上），直接高效地将固体物料气化或分解
可以同步、分离、收集不同密度的冷凝产物（顶部轻组分、底部重组分）
理论上可扩大反应管尺寸从而实现批量收集
适用于固体混合物的高效分离与提纯
实时电压、温度、电流监控、显示及存储

📊

核心参数

电源电压/频率380V / 50Hz

总功率35kW

直流电源功率30kW (75V/400A)

加热方式石墨毡/碳布发热

测温方式红外非接触式

红外测温范围400~3600℃

最高温度2800℃

升温速率最快 ~10³℃/s

结构件主材质石墨

装置单次处理量3ml

工作气氛真空、空气、Ar、N₂等惰性气体

放电功能阶段升温（含分钟级）、脉冲放电（含分钟级）、线性放电、线性升温

数据采集实时电压、温度、电流监控、显示及存储

整体重量~2kg（不含电源控制柜等）

真空泵尺寸360×260×300mm

真空箱内尺寸400×400×400mm

电源控制柜尺寸600×700×320mm

🚀

应用领域

🧪 固体混合物分离提纯

⚡ 高沸点组分回收

♻️ 废料中有价元素提取

🔥 热稳定性差异材料分离

🔬 克级样品快速蒸馏

📈 材料气化行为研究

🧬 克级固体蒸馏装置广泛应用于固体混合物分离、高纯材料制备、废料资源化及热稳定性差异材料的分级处理。

📷 蒸馏分离示意 | 轻组分顶部收集 · 重组分底部收集

⚙️

安装条件 & 供电

电脑/真空泵：使用单相交流供电，AC220V，需满足≥2kW额定功率承载，配有保护地线（PE线）
控制柜：采用380V三相五线制供电，配备额定100A三相断路器，实验室供电需满足≥35kW的额定功率承载要求
环境温度：5-40℃，相对湿度＜80%
建议预留通风及真空泵放置空间（真空泵尺寸360×260×300mm）
可搭配真空箱使用，支持真空或惰性气氛

🔌 请确保供电质量达标，否则需配置滤波器/稳压器辅助运行。

🔧

工艺优势

超快升温 – ~10³℃/s升温速率，固体物料瞬间气化/分解
高温能力 – 2800℃以上高温，覆盖绝大多数固体物料气化温度
同步分离 – 顶部轻组分、底部重组分同步收集，分离效率高
克级处理 – 单次处理量3ml，适合实验室研发与小批量提纯
可扩展性 – 理论上可扩大反应管尺寸实现批量收集
灵活工艺 – 支持阶段升温/脉冲/线性放电/线性升温等多种加热模式

🧩

系统组成

焦耳热加热单元 – 石墨毡/碳布发热，30kW直流电源，快速升温至2800℃以上
反应蒸馏单元 – 垂直结构，顶部收集轻组分，底部收集重组分
冷凝收集系统 – 不同密度产物的分级冷凝与收集
真空/气氛系统 – 支持真空、Ar、N₂等气氛，可选配真空箱
电源控制柜 – 实时监控电压、电流、温度，数据存储与导出
真空泵组件 – 维持系统真空度，促进气化分离
