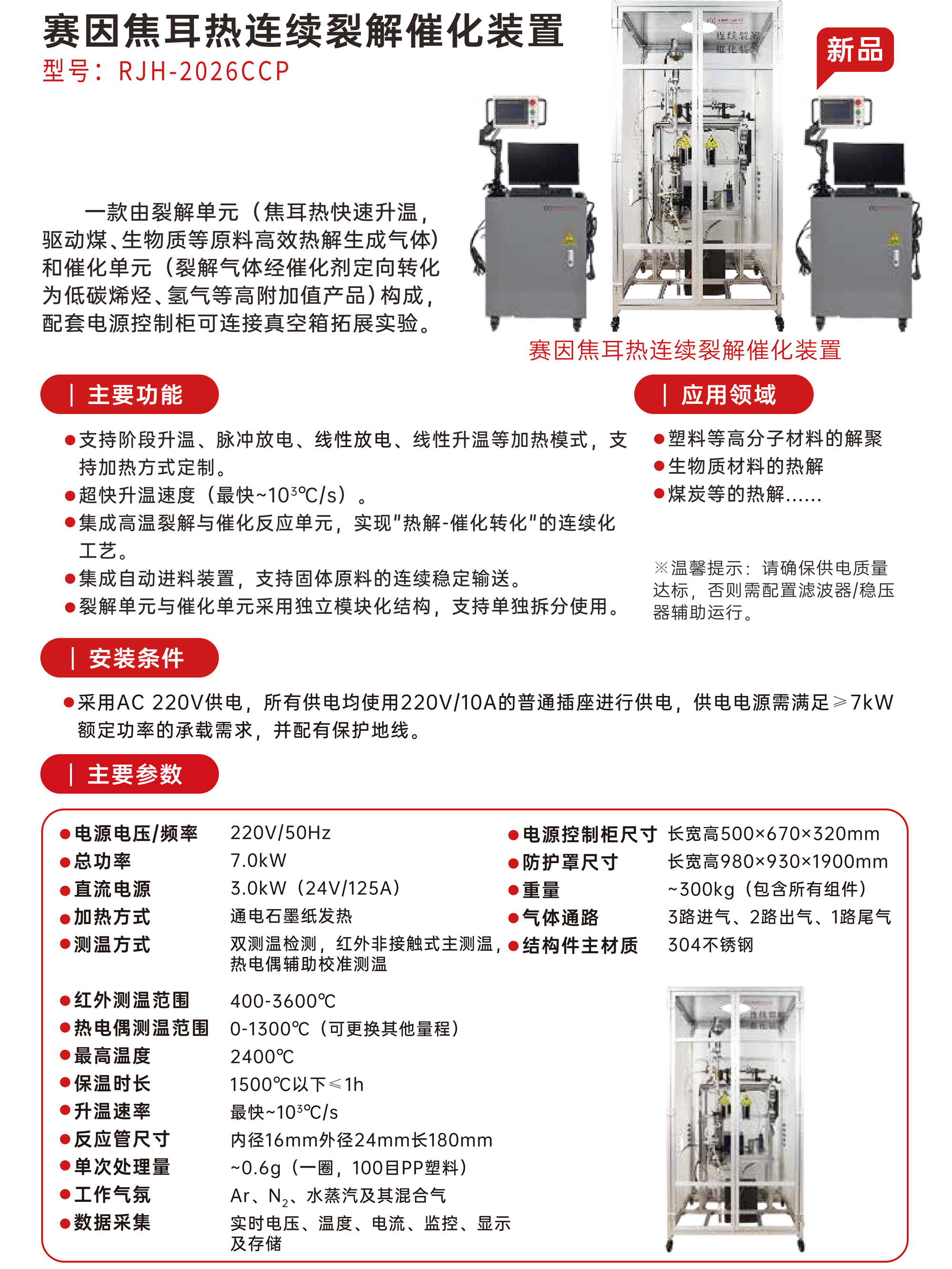

赛因焦耳热连续裂解催化装置
RJH-2026CCP

由裂解单元（焦耳热快速升温，驱动煤、生物质等原料高效热解生成气体）和催化单元（裂解气体经催化剂定向转化为低碳烯烃、氢气等高附加值产品）构成，配套电源控制柜可连接真空箱拓展实验。

📄 连续裂解催化一体化设计 | 热解-催化连续化工艺

RJH-2026CCP
裂解+催化 · 连续化工艺平台
🔥 超快升温速度（最快~10³℃/s），集成自动进料装置，支持固体原料连续稳定输送；裂解单元与催化单元独立模块化，可拆分使用，实现热解-催化转化全流程。

※ 注：最高温度2400℃，基于石墨发热体测试结果；保温时长1500℃以下≤1h。

⚡ 极致性能 · 热解-催化连续转化

2400℃

最高温度

焦耳热快速升温

~10³℃/s

升温速率

超快热冲击响应

双测温

红外+热电偶

宽温域精准监测

4种

加热模式

阶段升温/脉冲/线性放电/线性升温

🔥 直流电源3.0kW（24V/125A），通电石墨纸发热，支持Ar/N₂/水蒸汽及其混合气，3路进气、2路出气、1路尾气，满足多种热解-催化反应需求。

🔬

主要功能

支持阶段升温、脉冲放电、线性放电、线性升温等加热模式，支持加热方式定制
超快升温速度（最快~10³℃/s），实现原料瞬间热解
集成高温裂解与催化反应单元，实现“热解-催化转化”连续化工艺
集成自动进料装置，支持固体原料的连续稳定输送
裂解单元与催化单元采用独立模块化结构，支持单独拆分使用
配套电源控制柜可连接真空箱，拓展实验条件
实时电压、温度、电流监控、显示及存储，数据采集完整

📊

核心参数

电源电压/频率220V / 50Hz

总功率7.0kW

直流电源3.0kW (24V/125A)

加热方式通电石墨纸发热

测温方式红外非接触式主测温 + 热电偶辅助校准

红外测温范围400~3600℃

热电偶测温范围0~1300℃（可更换其他量程）

最高温度2400℃

保温时长1500℃以下 ≤1h

升温速率最快 ~10³℃/s

反应管尺寸内径16mm × 外径24mm × 长180mm

单次处理量~0.6g（一圈，100目PP塑料）

工作气氛Ar、N₂、水蒸汽及其混合气

数据采集实时电压、温度、电流监控、显示及存储

电源控制柜尺寸500×670×320mm

防护罩尺寸980×930×1900mm

重量~300kg（包含所有组件）

气体通路3路进气、2路出气、1路尾气（304不锈钢）

🚀

应用领域

♻️ 塑料等高分子材料解聚

🌾 生物质材料热解

🪨 煤炭等化石燃料热解

💧 废塑料制低碳烯烃

⚡ 生物质制氢

🧪 催化裂解工艺开发

🧬 连续裂解催化装置广泛应用于固废资源化、生物质转化、塑料化学回收及高附加值气体合成领域。

⚙️

安装条件 & 供电

采用AC220V供电，所有供电均使用220V/10A普通插座
供电电源需满足≥7kW额定功率承载需求，并配有保护地线（PE线）
环境温度：5-40℃，相对湿度＜80%
建议预留通风及尾气处理空间（防护罩尺寸980×930×1900mm）
配套真空箱可扩展实验气氛条件

🔌 请确保供电质量达标，否则需配置滤波器/稳压器辅助运行。

🔧

工艺优势

超快升温 – ~10³℃/s升温速率，瞬间启动热解反应，抑制副反应
连续化工艺 – 自动进料+连续热解+在线催化，实现从原料到产品的全流程
模块化设计 – 裂解单元与催化单元可独立使用，灵活适配不同研究需求
双测温保障 – 红外主测温+热电偶辅助，宽温域精准监控
多气氛兼容 – Ar/N₂/水蒸汽及混合气，支持多种热解-催化反应体系

🧩

系统组成

裂解单元 – 焦耳热快速升温，通电石墨纸发热，反应管尺寸φ16×180mm
催化单元 – 独立温控，催化剂床层定向转化裂解气
自动进料装置 – 固体原料连续稳定输送，单次处理量~0.6g（PP塑料）
电源控制柜 – 实时监控电压、电流、温度，数据存储与导出
气路系统 – 3路进气、2路出气、1路尾气，304不锈钢管路
