赛因焦耳热卷对卷装置

发布日期：2026-03-21

⚡ 赛因科技 · 连续化卷对卷焦耳热处理

赛因焦耳热卷对卷装置
RJH-2026R2R

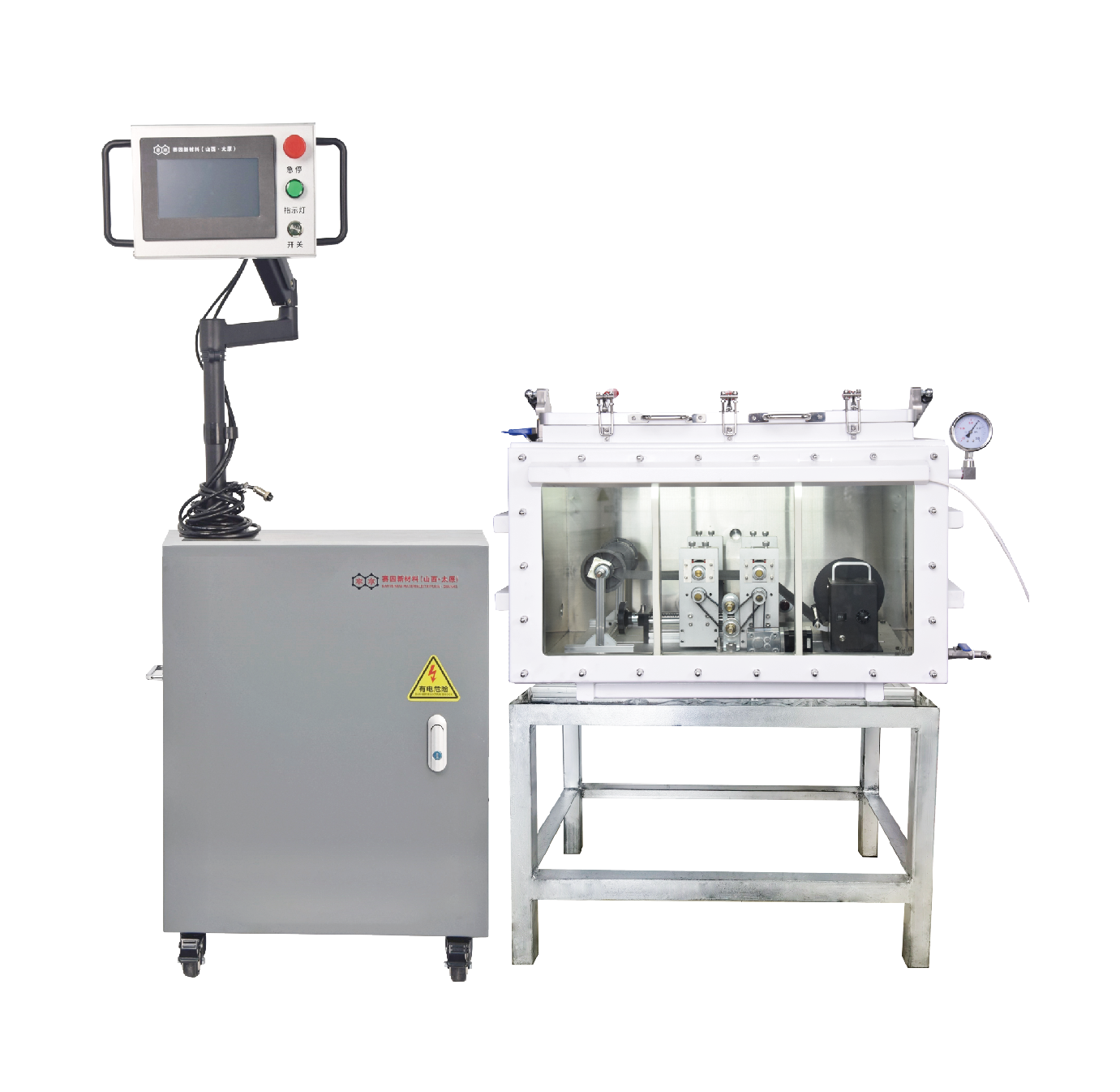

卷对卷png_画板 1

一种连续化材料处理系统，通过石墨辊轮对柔性基底（如碳布、石墨烯薄膜等）施加电流，利用焦耳效应实现瞬时高温处理。装置主要由供料模块（装载预处理的卷材）、加热模块（一对通电滚轮形成焦耳加热区）和收卷模块（收集成品）组成。工作过程中，材料以恒定速度通过滚轮间隙，在程序化电流控制下完成原位合成、退火或稳定化处理等。

📄 连续化卷对卷焦耳热处理系统

RJH-2026R2R
卷对卷 · 连续化焦耳热平台
🔥 超快升温速度（最快~10³℃/s），支持米级（>1m）材料连续处理，单次流程可缩短至分钟级，可搭配真空箱使用，支持不同气氛下的加热。

※ 注：加热方式包括样品自身发热、石墨毡/石墨纸/碳布发热，红外测温范围400-3600℃。

📷 卷对卷装置结构示意 | 供料模块 · 焦耳加热辊轮 · 收卷模块

⚡ 极致性能 · 连续化卷对卷处理

~10³℃/s

升温速率

超快焦耳热响应

>1m

连续处理长度

米级材料卷对卷

100mm

最大基材宽度

柔性薄膜/碳布

4种

加热模式

脉冲/阶段/线性升温/线性放电

🔥 直流电源3.0kW（24V/125A），可选配大功率电源；支持真空、空气、Ar、N₂等惰性气氛，实时电压/温度/电流监控与存储。

🔬

主要功能

支持阶段升温、脉冲放电、线性升温、线性放电（线性升压、线性升流）等加热模式，支持加热方式定制
超快升温速度（最快~10³℃/s），实现材料瞬时高温处理
可搭配不同温度量程的温度探头使用
支持米级（>1m）材料的连续处理，单次流程可缩短至分钟级
可搭配真空箱使用，支持不同气氛下的加热（真空、空气、Ar、N₂等）
供料、加热、收卷模块化设计，实现连续化生产
实时电压、温度、电流监控、显示及存储

📊

核心参数

电源电压/频率220V / 50Hz

设备总功率3.5kW

直流电源功率3.0kW (24V/125A) 可选配大功率电源

加热方式样品自身发热、石墨毡/石墨纸/碳布发热

测温方式红外非接触式

红外测温范围400~3600℃

升温速率最快 ~10³℃/s

冷却方式自然冷却、风冷（气体吹扫）

结构件主材质304不锈钢、石墨

加热长度≤150mm

最大处理基材宽度≤100mm

工作气氛真空、空气、Ar、N₂等惰性气体

辊轮材质石墨

数据采集实时电压、温度、电流监控、显示及存储

重量~10kg（不包含电源控制柜等其他组件）

气体通路1路进气，1路真空，1路尾气

真空泵尺寸360×260×300mm

真空箱内尺寸700×400×400mm

电源控制柜尺寸600×700×320mm

🚀

应用领域

🧪 催化剂薄膜

📜 石墨烯薄膜

🔋 固态电解质薄膜

🧬 MXene等二维材料

⚡ 高熵合金纳米颗粒

🔥 柔性电极材料退火

🌱 碳布/碳纸改性

📈 连续化材料筛选

🧬 卷对卷装置广泛应用于柔性电子、能源材料、二维材料、催化剂负载等领域，实现连续化、高通量材料制备。

📷 卷对卷连续处理流程 | 供料 → 焦耳加热 → 收卷

⚙️

安装条件 & 供电

采用AC 220V供电，所有供电均使用220V/10A的普通插座
供电电源需满足≥5kW额定功率承载需求，并配有保护地线（PE线）
环境温度：5-40℃，相对湿度＜80%
建议预留通风及真空泵放置空间（真空泵尺寸360×260×300mm）
可搭配真空箱使用，支持气氛保护或真空环境

🔌 请确保供电质量达标，否则需配置滤波器/稳压器辅助运行。

🔧

工艺优势

连续化生产 – 供料-加热-收卷一体化，实现米级材料连续处理
超快升温 – ~10³℃/s升温速率，瞬时完成材料合成/退火
模块化设计 – 供料、加热、收卷独立模块，便于维护与扩展
气氛可控 – 可搭配真空箱，支持真空、惰性气体等多种气氛
灵活工艺 – 支持脉冲/阶段/线性升温/线性放电等多种加热模式
宽幅适配 – 最大处理宽度100mm，加热长度150mm，满足多种柔性基底

🧩

系统组成

供料模块 – 装载预处理的卷材，张力可调
加热模块 – 一对通电石墨滚轮形成焦耳加热区，程序化电流控制
收卷模块 – 收集成品，速度与供料同步
电源控制柜 – 实时监控电压、电流、温度，数据存储与导出
真空箱/气氛系统 – 可选配，支持不同气氛下的加热处理
冷却系统 – 自然冷却或风冷（气体吹扫）
