ACS Nano:Flash Graphene Morphologies.pdf

一、亮点/创新点

本篇文献的亮点和创新点包括：

（1）利用闪蒸焦耳加热（Flash Joule Heating, FJH）技术，可以将几乎任何碳基前体转化为大量的石墨烯，这种方法对于批量生产石墨烯来说具有潜力。

（2）研究了由碳黑生成的闪蒸石墨烯（Flash Graphene, FG）的形态和性质，发现FG部分由涡旋堆叠的FG（turbostratic FG, tFG）构成，这些tFG层之间存在旋转失配。

（3）通过调控FJH的持续时间（30-100毫秒），可以生成高质量的tFG片。超过100毫秒时，tFG片开始AB堆叠形成块状石墨。

（4）原子模拟揭示，通用的热退火产生的主要是皱褶石墨烯，这种石墨烯的石墨烯层几乎没有对齐，而直接电流的影响下形成的高质量tFG则不同。

（5）FJH过程有望实现tFG的大规模生产，无需使用化学预剥离或高能机械剪切。

二、研究背景

本篇文献的研究背景可以概括为以下几点：

（1）石墨烯是一种二维的sp²杂化碳材料，因其优异的电子迁移率、热导率和机械强度等特性，成为材料科学研究的热点。

（2）传统的石墨烯合成方法包括自上而下的物理或化学剥离法和自下而上的化学气相沉积法。这些方法要么操作复杂，要么难以实现批量生产。

（3）电学方法，如电弧放电和脉冲线放电，虽然可以从石墨中剥离生成石墨烯或AB堆叠的石墨烯纳米片，但这些方法并非由底层合成，且通常不适用于大规模生产。

（4）最近，使用闪蒸焦耳加热（FJH）的方法，从几乎任何碳源合成出了大量的闪蒸石墨烯（FG），这种石墨烯主要为涡旋堆叠的形式，有利于剥离和分散。

（5）闪蒸焦耳加热快速加热碳前体，并导致非碳元素的气体排出。快速冷却避免了石墨烯层之间的旋转对准，促进了涡旋堆叠石墨烯（tFG）片的形成。

这个背景部分指出了传统石墨烯制备方法的局限性，并介绍了利用FJH技术合成石墨烯的新途径，特别是tFG的合成，为石墨烯的大规模生产提供了可能。

三、研究方法

本篇文献的研究方法可以总结为以下几个步骤：

（1）材料准备与前处理：选择碳黑作为碳源进行实验。在进行闪蒸焦耳加热（FJH）之前，首先对碳黑进行预处理，包括干燥和粉碎，以确保均匀加热。

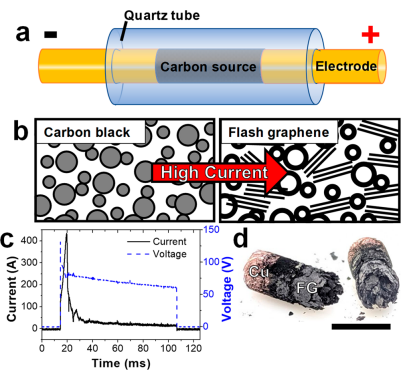

（2）闪蒸焦耳加热（FJH）：利用自制的FJH装置，对碳黑进行快速加热。通过调节电流大小，控制加热温度和时间（30-100毫秒范围内），实现碳源的快速转化为石墨烯。该过程中非碳元素如氧、氢等以气体形式迅速排出。

（3）石墨烯的收集与分离：FJH处理后，通过冷凝器收集生成的石墨烯。使用不同的溶剂和分散技术，如超声分散，来分离和纯化石墨烯片。

（4）形态和结构分析：采用透射电子显微镜（TEM）、扫描电子显微镜（SEM）、X射线衍射（XRD）和拉曼光谱等技术，分析生成的石墨烯的形态、结构和层间堆叠方式。特别关注通过FJH方法生成的涡旋堆叠石墨烯（tFG）的特性。

（5）性能测试：通过电化学测试、热导率和机械强度测试等方法，评估所得石墨烯的性能，验证其在潜在应用领域的可用性。

（6）理论模拟：使用原子模拟方法，研究FJH过程中石墨烯层间错位和涡旋堆叠形成的微观机制，以及不同加热时间对石墨烯结构和性能的影响。

通过这些研究方法，本文献不仅探索了从碳黑到石墨烯的高效转化过程，还深入研究了生成的石墨烯的结构特性及其潜在的应用价值。

四、研究结果和主要结论

本篇文献的研究结果和主要结论包括：

（1）石墨烯的合成：通过闪蒸焦耳加热（FJH）技术，从碳黑等碳源成功合成了大量的闪蒸石墨烯（FG），其中包括涡旋堆叠的石墨烯（tFG）和皱褶石墨烯。实验证明，FJH是一种有效的方法，可以将几乎任何碳基前体转化为石墨烯。

（2）tFG和皱褶石墨烯的区别：使用高分辨率透射电子显微镜（HR-TEM）观察到，tFG表现出层间旋转失配，形成了moiré模式，而皱褶石墨烯则显示出许多弯曲并且厚度在3-8层之间，类似于非石墨化碳。

（3）石墨烯的产率与分离：通过FJH合成的石墨烯可达到约85%的产率，灰色晶体和细黑粉末可以通过筛分和离心等方法轻易分离。

（4）拉曼光谱分析：tFG表现出高2D/G比例和窄的全宽半高（FWHM），这与高质量石墨烯的特性一致。皱褶石墨烯的2D/G比例较低，反映出其结构的不同。

（5）X射线衍射（XRD）：tFG显示出与涡旋堆叠石墨烯典型的非对称（002）峰和弱（100）峰，表明了其涡旋堆叠的结构特征。

（6）FJH时间对石墨烯形态的影响：通过控制FJH的时间（30-100毫秒），可以优化tFG的产量和质量。超过100毫秒，tFG开始AB堆叠形成块状石墨，因此，为了生成高质量的tFG，FJH的持续时间应控制在约30-100毫秒之间。

（7）理论模拟与实验观察：原子模拟揭示了热退火过程主要产生皱褶石墨烯，而直流电流的直接作用下形成的高质量tFG。实验观察与模拟结果一致，表明FJH过程中电流的方向性可能指导tFG的形成。

这项工作表明，闪蒸焦耳加热不仅可以有效地将碳基材料转化为高质量的石墨烯，而且通过控制加热时间可以调节石墨烯的形态和结构，为石墨烯的大规模生产和应用提供了新的可能性。

五、后续研究改进

基于本篇文献的研究结果和结论，后续的研究改进可以从以下几个方面进行：

（1）材料来源的多样化：虽然本研究成功将碳黑等碳源转化为石墨烯，后续研究可以探索更多种类的碳源，包括生物质材料、废弃塑料等，以提高石墨烯生产的可持续性和成本效益。

（2）石墨烯产率和质量的进一步优化：本研究已经通过控制FJH时间调节了石墨烯的产率和质量，未来的工作可以进一步探索加热速率、冷却速度、电流密度等参数对石墨烯性能的影响，以实现更高产率和更优质量的石墨烯生产。

（3）石墨烯的功能化和应用：对于通过FJH技术得到的石墨烯，后续研究可以聚焦于其表面功能化，以提高其在特定应用中的性能，如能源存储、催化、复合材料等领域的应用。

（4）石墨烯层间相互作用的深入研究：虽然已经观察到tFG片之间的涡旋堆叠结构，但层间相互作用的详细机理仍需进一步研究。理解层间相互作用对石墨烯性质的影响，有助于设计具有特定性能的石墨烯材料。

（5）大规模生产技术的开发：本研究证明了FJH技术在实验室规模下的有效性，后续研究需着重于技术的放大和优化，以实现石墨烯的商业规模生产，包括改进设备设计、提高能源效率和降低生产成本。

（6）环境影响评估：考虑到石墨烯生产过程中可能产生的环境影响，后续研究应包括对FJH过程的环境评估，如原材料的获取、能耗、副产品处理和循环利用等方面的研究。

通过上述改进，未来的研究不仅能够提高石墨烯的生产效率和应用性能，还能确保石墨烯生产过程的环境友好和经济可行。
