Communications Engineering:Heavy metal removal from coal fly ash for low carbon footprint cement.pdf

一、亮点/创新点

本篇文献的亮点和创新之处在于开发了一种基于闪蒸焦耳加热（FJH）的快速、无水处理工艺，用于从煤飞灰（CFA）中有效移除重金属，实现了70-90%的去除效率。这一过程不仅快速且能耗低（约21美元/吨的电力成本），还显著减少了温室气体和重金属排放，降低了水泥的碳足迹。该技术不仅提高了CFA作为水泥添加剂使用时的性能，增强了压缩强度约51%并减少了酸雨淋溶条件下的重金属泄露，还展示了FJH工艺处理其他工业废物（如铝土矿残渣）的潜力，具有广泛的应用前景。

二、研究背景

本篇文献的研究背景主要集中在以下几个方面：

（1）水泥产业与环境影响：全球水泥产业对温室气体排放的贡献显著，尤其是二氧化碳排放，这促使研究者探索低碳足迹的替代材料和技术。

（2）煤飞灰的利用：煤飞灰（CFA）作为水泥的一种潜在替代材料，其利用可以减少水泥的环境影响，但CFA中的重金属含量限制了其广泛应用。

（3）重金属去除技术的需求：现有的从CFA中去除重金属的技术通常成本高昂、效率低下或者产生二次污染，因此，开发一种高效、低成本且环境友好的技术成为迫切需求。

（4）煤飞灰在水泥中的应用潜力：如果能有效去除CFA中的重金属，不仅能减少水泥生产的环境影响，还能提高CFA作为水泥替代材料的性能，从而实现工业废物的高值化利用。

这些背景点出了研究的重要性和紧迫性，指明了研究的方向是开发一种可行的解决方案来降低CFA中重金属的含量，以促进其在水泥生产中的应用，同时减少环境影响。

三、研究方法

本篇文献采用的研究方法包括以下几个关键步骤：

（1）FJH系统和重金属去除过程：使用一种特定的FJH系统，将煤飞灰(CFA)与导电添加剂（如碳黑）混合，通过瞬时的电流加热，迅速将样品加热至高温，实现重金属的去除。加热过程非常快速，通常在一秒钟内完成，这有助于保持CFA的主要成分不变，同时有效去除重金属。

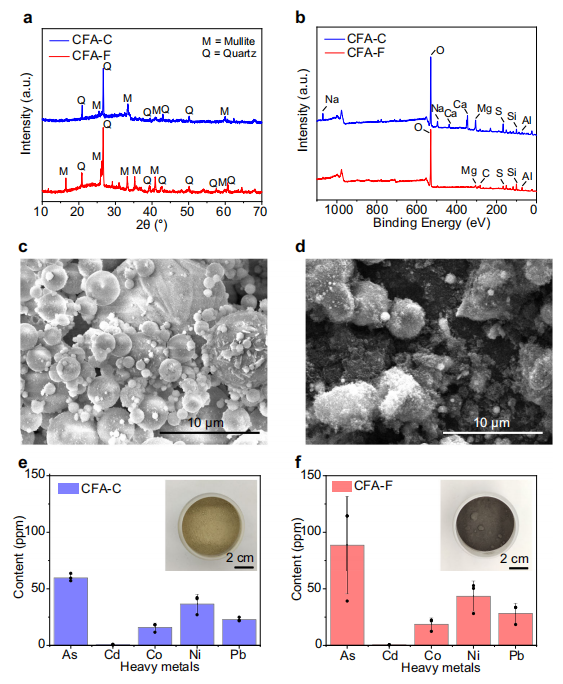

（2）样品的制备和表征：采用扫描电子显微镜（SEM）、X射线衍射（XRD）、X射线光电子能谱（XPS）、热重分析（TGA）和X射线荧光（XRF）等技术对处理前后的CFA样品进行详细表征。这些表征方法有助于理解FJH处理对CFA微观结构、化学成分及重金属含量的影响。

（3）水泥样品的准备和机械性能测试：将去除重金属后的CFA用作水泥的替代材料，制备不同比例的CFA水泥复合材料，并通过压缩实验测试其机械性能。通过比较原始CFA、处理后CFA和纯水泥样品的性能，评估FJH处理对CFA作为水泥添加剂应用价值的影响。

（4）重金属淋洗测试：为模拟酸雨条件下的重金属流失，将不同的水泥样品（包括原始CFA、处理后CFA和纯水泥）暴露于低pH的硝酸溶液中，通过感应耦合等离子体质谱（ICP-MS）测量随时间累积的重金属含量。

（5）生命周期分析（LCA）：进行生命周期分析，评估使用FJH处理CFA作为水泥添加剂对环境影响和能源需求的影响，与传统的CFA处理和使用方法进行比较，以证明FJH方法的环境和经济优势。

通过这些综合方法，文献不仅展示了FJH技术在去除CFA中重金属方面的有效性，还证明了处理后CFA在水泥应用中的潜力，同时通过生命周期分析显示了其对环境影响的积极影响。

四、研究结果和主要结论

本篇文献的研究结果和主要结论如下：

（1）高效的重金属去除：通过单次一秒钟的闪蒸焦耳加热（FJH）脉冲，实现了70-90%的高效重金属去除效率。这种方法对于不同来源的煤飞灰（CFA）都有效，显示了FJH处理的普适性。

（2）水泥性能的显著提升：使用经FJH处理后的CFA替代30%的普通硅酸盐水泥（OPC），制备的水泥复合材料显示出约51%的压缩强度增加和约28%的弹性模量提高，与纯OPC相比。这说明了处理后的CFA在水泥应用中的潜力。

（3）减少重金属泄露：模拟酸雨淋溶实验表明，与原始CFA相比，经FJH处理的CFA制备的水泥展示了更少的重金属泄露，甚至比纯OPC更佳，突显了其环境友好性。

（4）生命周期分析（LCA）结果：重用CFA作为替代水泥材料的生命周期分析显示，与当前的废物管理实践（填埋）相比，可以减少41%的重金属排放和30%的温室气体排放。这一发现强调了采用FJH处理CFA在环境影响和能源需求方面的潜在益处。

（5）技术经济分析：FJH处理CFA的能耗估计为532 kWh/吨，或美国德克萨斯州工业电价下的约21美元/吨。这显示了FJH处理在能效和成本效益方面的优势。

（6）其他废物的去污染潜力：FJH策略也适用于其他废物（如铝土矿残渣BR）的去污染，说明了该技术在大规模工业废物处理和资源化方面的广泛应用前景。

总的来说，这项研究不仅展示了FJH技术在去除CFA中重金属、提高水泥性能和环境友好性方面的显著效果，还通过生命周期和技术经济分析证明了其在实际应用中的潜在经济和环境益处，为CFA的高值化利用和水泥行业的低碳转型提供了新的策略。

五、后续研究改进

针对本篇文献，可能的后续研究改进方向包括：

（1）优化FJH处理参数：进一步研究不同的加热温度、时间、电流密度等参数对重金属去除效率和CFA性能的影响，以找到最优的处理条件。

（2）扩大应用范围：探索FJH技术处理其他类型工业废物（如红泥、电子废料等）的可能性，评估其在去除有害成分和资源回收方面的有效性。

（3）深入理解机理：通过高分辨率的表征技术深入研究FJH处理过程中重金属的迁移和转化机制，以及CFA结构和性能的变化规律。

（4）环境影响评估：开展更全面的环境影响评估，包括对水体、土壤和空气的长期影响研究，确保FJH技术的环境友好性。

（5）经济性分析：进行更详尽的成本效益分析，包括设备投资、运行成本和潜在的经济收益，以评估FJH技术的商业可行性。

（6）实际应用测试：在工业规模上测试FJH处理技术的应用，评估其在实际生产中的表现和潜在的技术挑战。

（7）产品质量和标准：研究FJH处理后CFA水泥的长期性能和耐久性，制定相关产品标准和质量控制指南，以促进其在建筑行业的广泛应用。

（8）环境政策与法规研究：研究和建议针对FJH技术和CFA利用的环境政策和法规，以支持可持续发展和环境保护。

通过这些后续研究和改进，不仅可以提升FJH技术的效率和应用范围，还能确保其在促进循环经济和环境保护方面的贡献。
