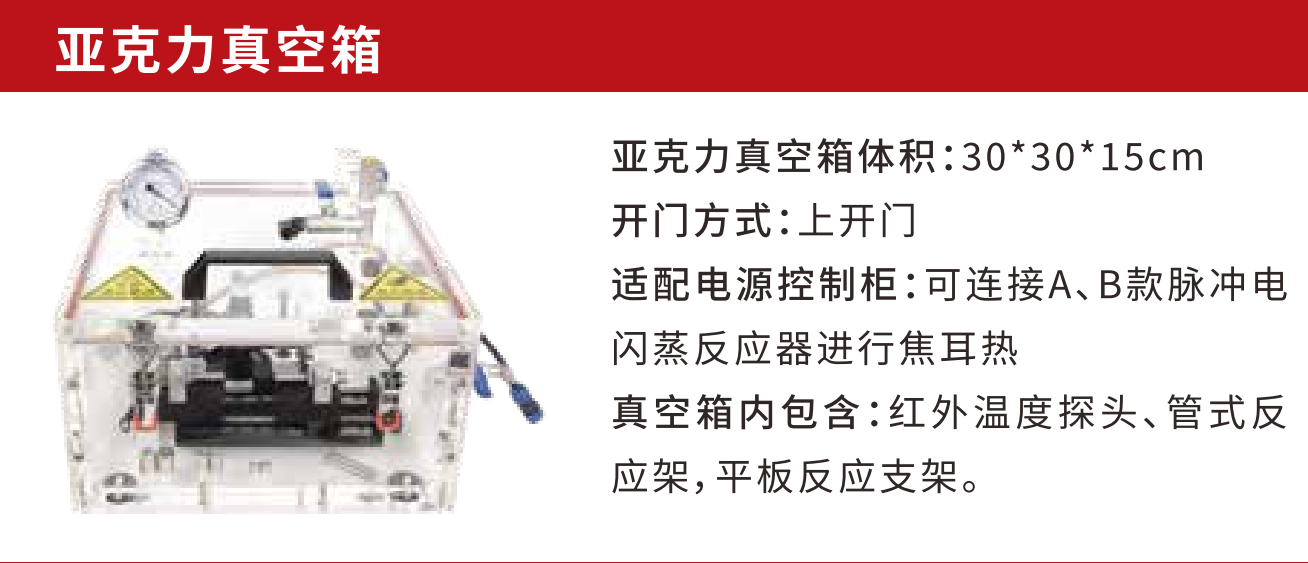

亚克力真空反应箱的上盖有把手、真空压力表、进气口和放气口。放气口是在反应结束并冷却后通入空气，以便打开真空箱。进气口可以通入保护气体，比如氩气、氮气等。通入保护气体一般需要有-0.02MPa的负压，避免真空箱漏气。注意：本真空反应箱只能在负压下使用，并且禁止通入可燃性气体。

亚克力真空反应箱的右侧面有输入直流电源的正负极接头DC+和DC-、温度传感器探头和抽气口。这里的直流电源接头连接电源控制柜的相对应的电线，温度传感器探头接温度控制的信号线，抽气口通过过滤瓶接到真空泵上。

反应箱的内部有正负极导线DC+和DC-、红外温度探头、安全开关，以及配备的各种反应架：管式反应架和平板反应架。正负极导线DC+和DC-接反应支架的两端。红外温度探头正对反应区。当上盖打开时，触摸控制屏无法点击开始进行放电；当上盖关闭并压住安全开关凸头时，触摸控制屏才可以点击“开始”按钮放电。
