A General Method for Regenerating Catalytic Electrodes
再生催化电极的通用方法
论文亮点
- 开发了高温脉冲退火技术用于再生催化电极
- 非破坏性处理允许直接重用催化电极

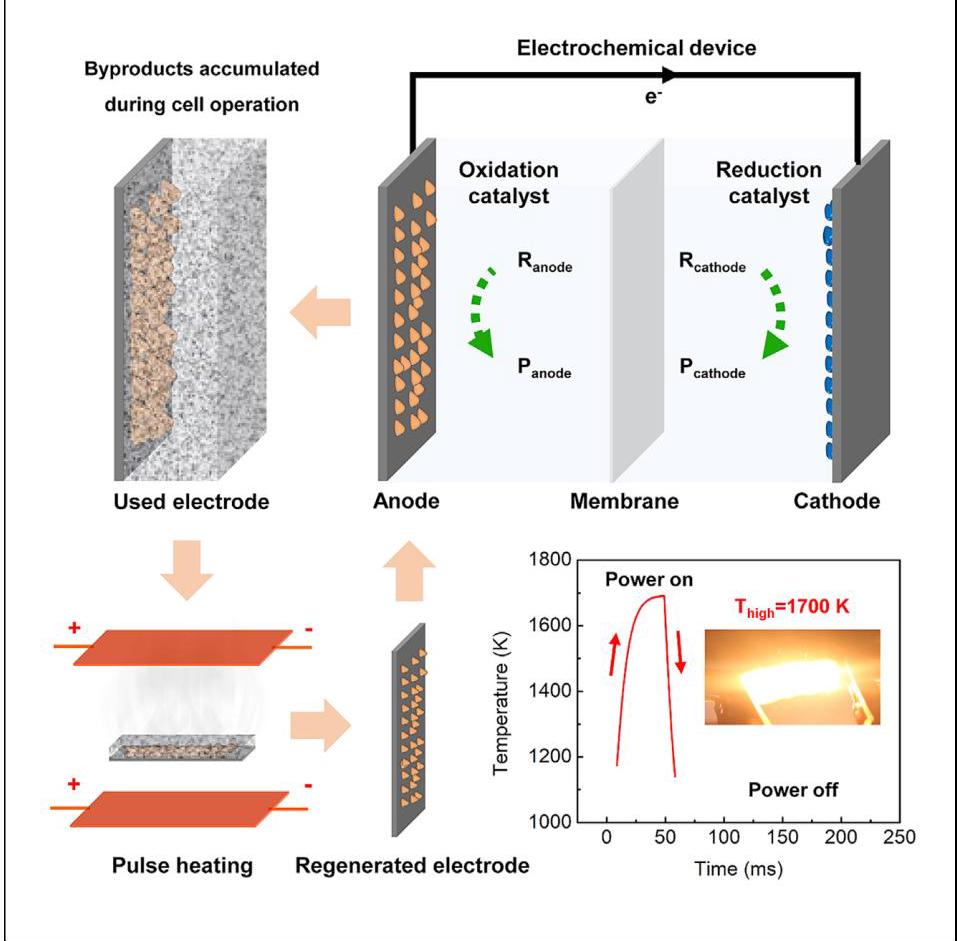

图1: 再生过程示意图
研究背景
- 电化学设备（如燃料电池、电解槽、电池等）的长期运行会导致副产物积累，阻塞电极表面和催化剂活性位点
- 现有回收方法通常只能提取特定金属成分，而无法恢复电极功能，且往往破坏电极结构
- 非破坏性再生技术（如水热处理、煅烧等）虽具有潜力，但仍缺乏有效通用的方法

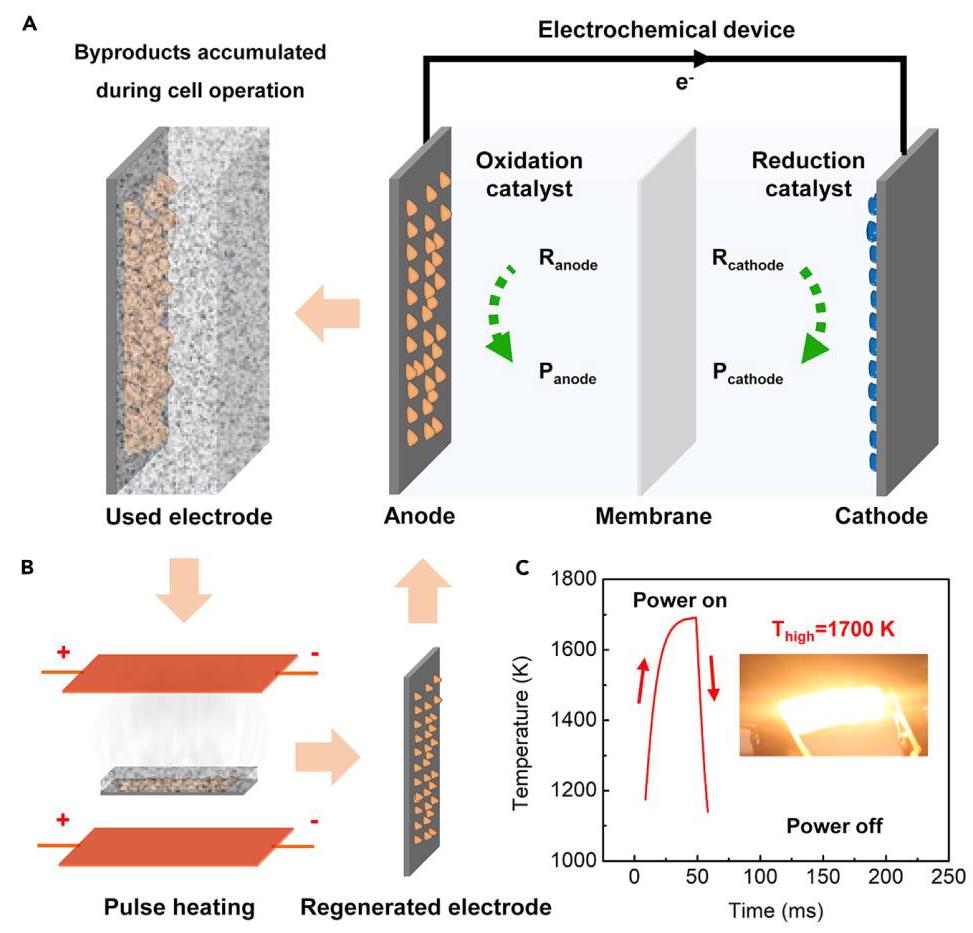

图2: 电化学电池中副产物积累示意图
研究方法
本研究设计了一种基于焦耳加热的高温脉冲退火技术来再生催化电极：
- 使用两张碳纸作为加热元件，将使用过的电极夹在中间
- 施加单电脉冲使温度迅速升至约1700K，并在毫秒内冷却至室温
- 整个过程在惰性气氛（如氩气）中进行，以防止氧化
- 高温确保副产物完全分解，快速退火保持催化剂的原始物理化学性质
- 以锂-空气电池为模型系统，测试Ru负载电极的再生效果
- 使用XPS、ATR-FTIR、Raman、SEM、TEM等多种表征手段分析再生效果
主要结论
- 高温脉冲退火能有效去除电极表面的副产物（如碳酸锂和有机锂盐），恢复电极活性
- 在锂-空气电池中，Ru负载电极可再生10次，寿命从约200小时延长至2000小时
- 该方法具有通用性，可应用于多种电化学系统（如直接醇燃料电池、有机电合成等）
Ru负载催化电极的表征

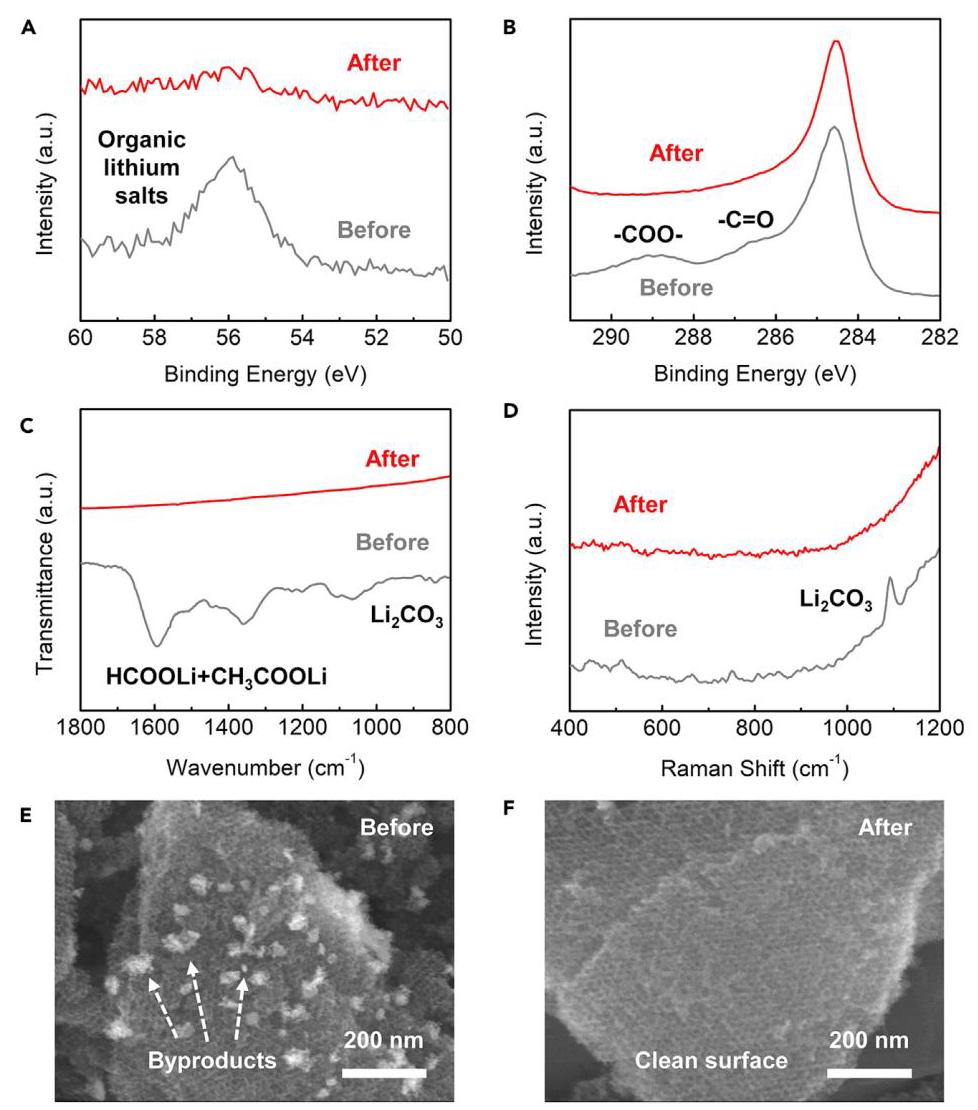

图2: Ru负载催化电极再生前后的表征
内容描述: 该图展示了使用多种光谱技术对Ru负载电极在再生前后的表征结果。
分析结果:
- 再生前，XPS Li 1s光谱显示存在含锂副产物，C 1s光谱显示存在-COOH和-C=O基团
- ATR-FTIR和Raman光谱证实电极表面存在碳酸锂、甲酸锂和乙酸锂等副产物
- 再生后，所有副产物的信号完全消失，表明高温脉冲退火有效清除了电极表面的副产物
- SEM图像显示再生后电极表面副产物被完全去除，恢复了原始形貌
Ru催化剂的表征

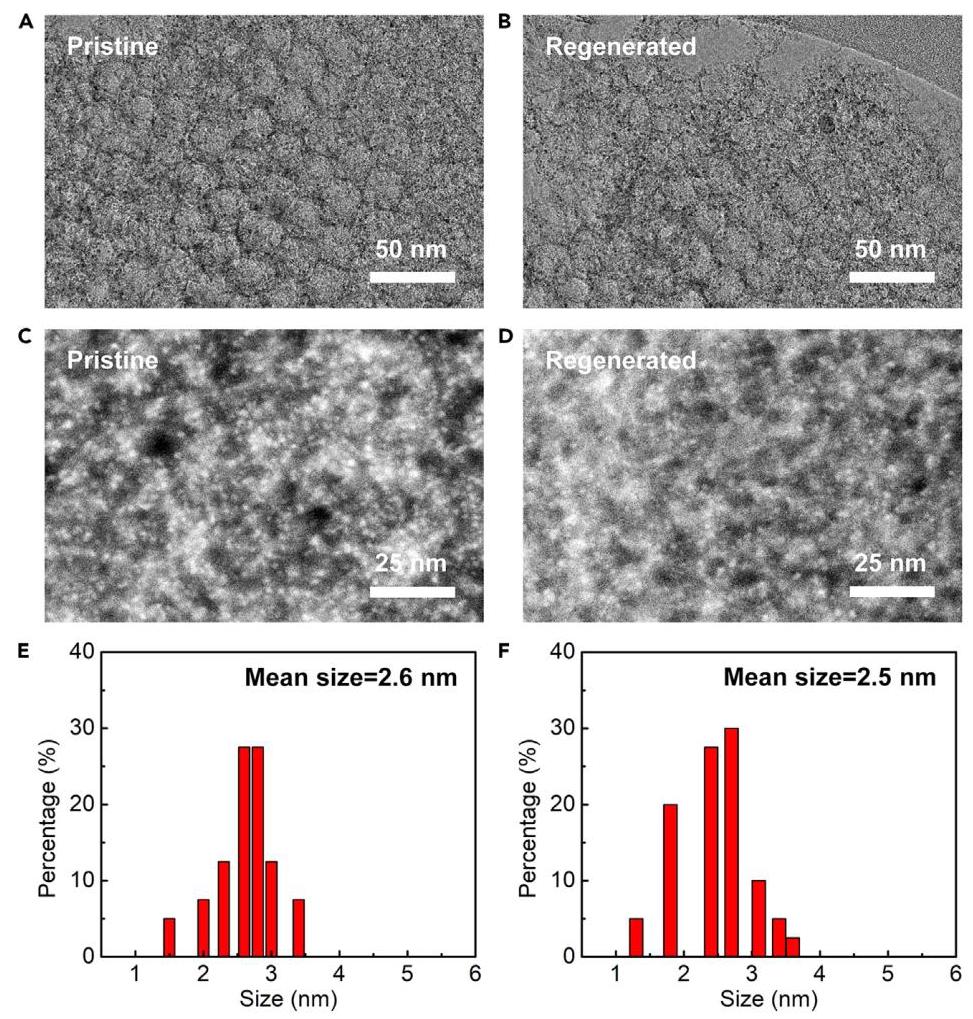

图3: Ru催化剂再生前后的形貌和粒径分布
内容描述: 该图通过TEM和STEM对Ru催化剂在再生前后的形貌和粒径分布进行了表征。
分析结果:
- 再生前后Ru催化剂的形貌和粒径分布几乎相同，没有观察到聚集现象
- 这表明快速脉冲退火过程避免了催化剂的热粗化，保持了其原始催化性能
- 脉冲持续时间和温度控制至关重要，过长或过高的温度会导致催化剂聚集
循环性能测试

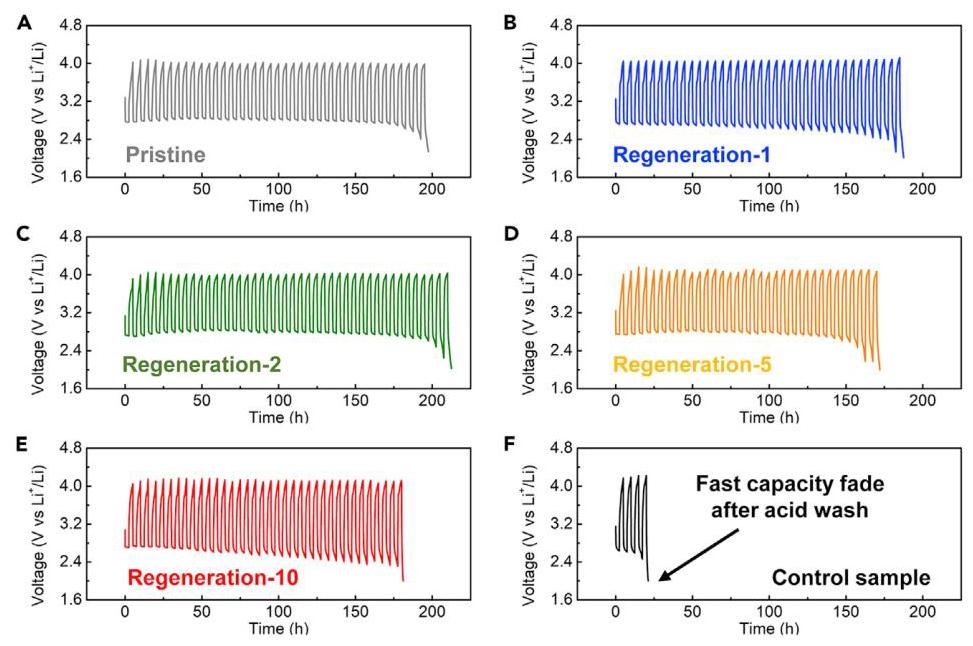

图4: Ru负载电极在锂-空气电池中的循环性能
内容描述: 该图展示了Ru负载电极在原始状态和多次再生后的循环性能。
分析结果:
- 再生后的电极表现出与原始电极相当的过电位和循环寿命
- 经过10次再生后，电极性能仍然保持稳定
- 与传统湿化学方法相比，脉冲退火再生效果显著更优
- 锂-空气电池的总寿命从约40次循环延长至约400次循环
多轮再生表征

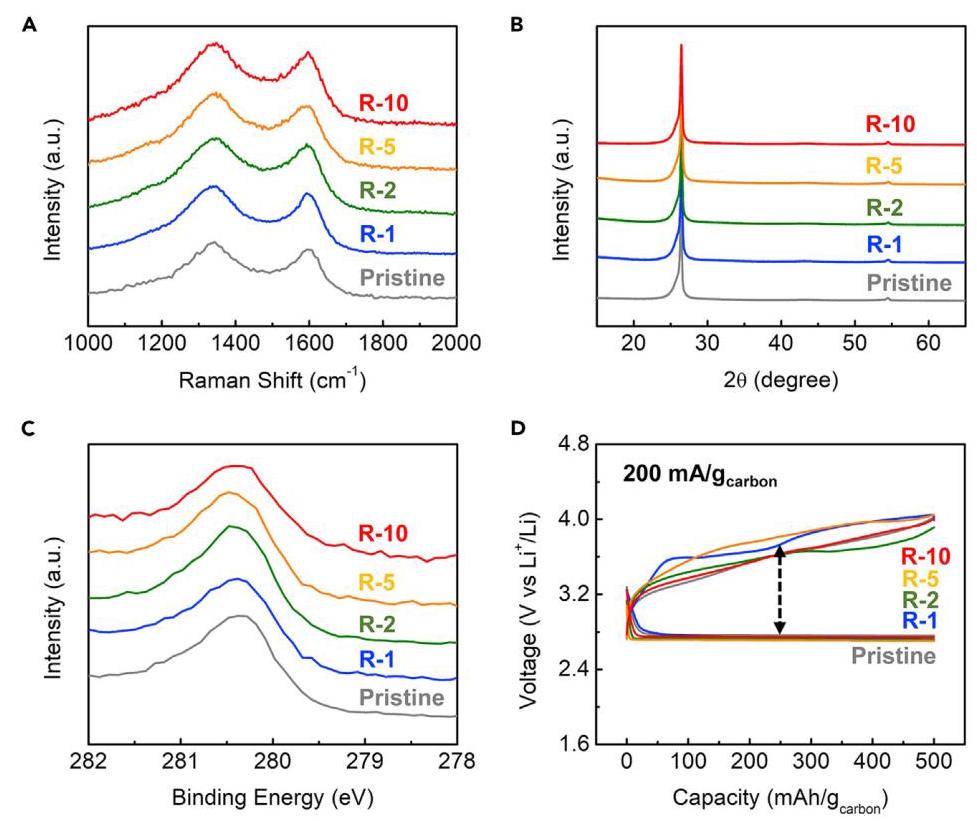

图5: 多轮再生期间的表征分析
内容描述: 该图展示了多轮再生过程中对电极的各种表征结果。
分析结果:
- Raman和XRD分析表明，多轮再生后碳基底结构变化微小
- XPS分析显示Ru的氧化态在多轮再生后基本保持不变
- 放电和充电曲线表明电池操作受具有相同物理化学性质的催化剂调控
- 这些证据排除了其他混淆因素，支持高温脉冲退火方法的有效性
