Zhelin He, Chao Jia, Long Cheng, Fengbo Yu, Liming Sun, Litao Lin, Tao Teng, Xuan Wu, Jie Gao, Linzhi Zuo, Ting Bian, Liang Wang, Shicheng Zhang, and Xiangdong Zhu*
复旦大学环境科学与工程系
DOI: 10.1021/acsestengg.3c00278 | ACS ES&T Engineering | 2023

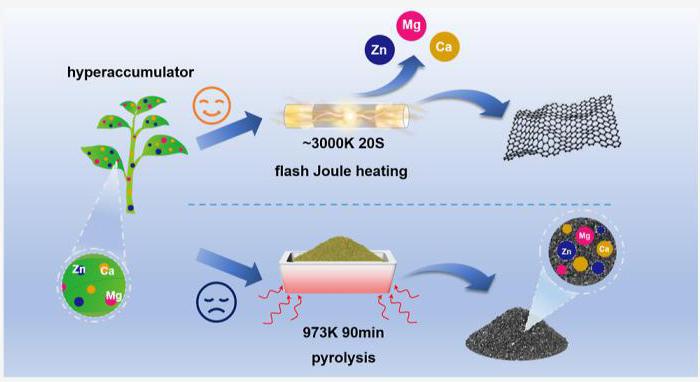

图1: (a) FJH系统示意图
图1: (c-f) 高速相机拍摄的FJH处理实时现象
高速相机观察发现,FJH处理过程中金属充分蒸发并从母体超富集植物中喷出。光点移动和亮度波动证实了金属的蒸发过程。FJH诱导的瞬时超高温(约3000K,20秒)促进了金属去除效率和超富集植物的石墨化,同时电流剥离形成3-7层石墨烯。
图1: (b) FJH处理过程中的实时温度和电流变化
FJH处理可分为三个阶段:初始阶段(0-0.6秒)样品电阻降低约90%;中间阶段(0.6-2秒)电流增加,温度迅速升高超过大多数金属沸点;重塑阶段(2-20秒)样品被加热到白炽状态,温度从1400K迅速变化到3000K。

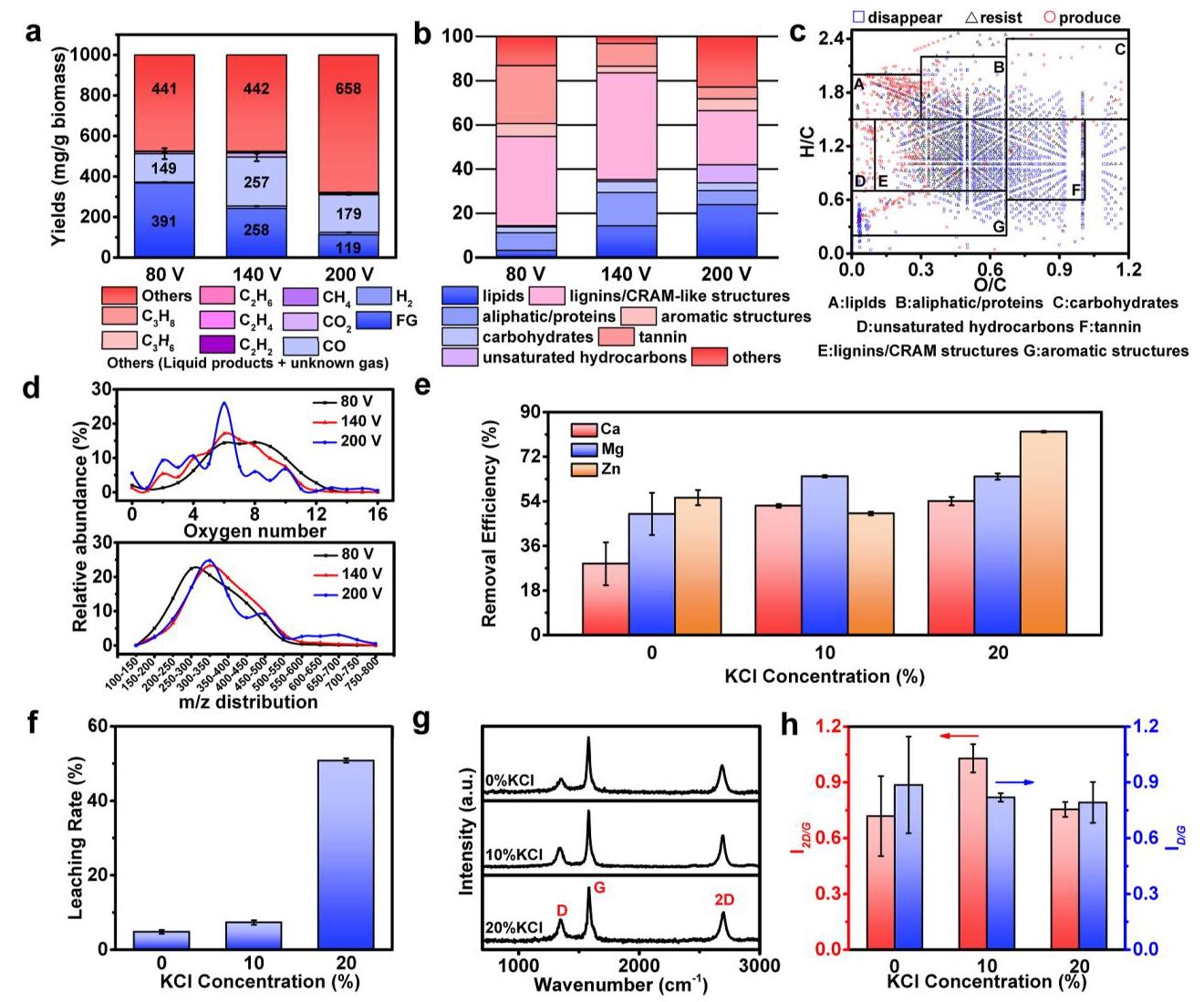

图2: (a) FJH处理固体、液体和气体产物的质量分布; (e) 不同KCl浓度下FJH处理的金属去除效率
添加KCl作为晶相诱导剂后,金属去除效率从55.5%提高到82.1%。这是因为晶相诱导剂将固有金属转化为金属氯化物,后者具有更高的蒸气压,更容易在样品通电时蒸发。经过二次浸出后,FJH处理的Zn去除效率提高至98.6%。

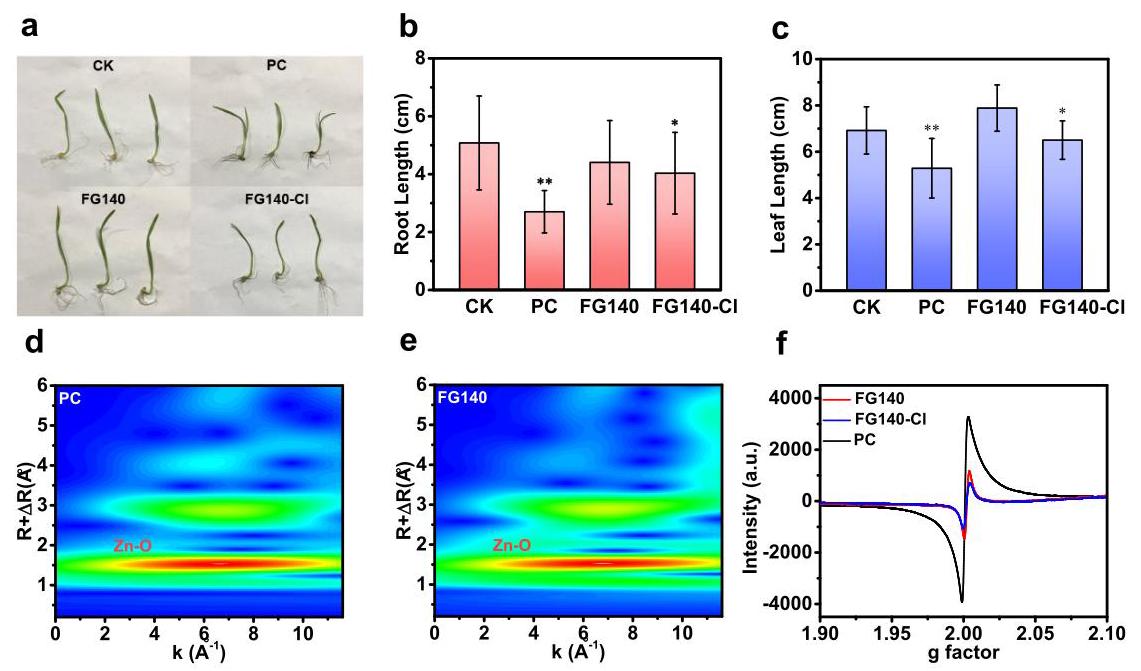

图3: (a) 不同溶液处理的小麦种子生长7天后的比较; (b,c) 不同样品对小麦幼苗根和芽长度的影响
种子发芽评估表明,闪速石墨烯对小麦生长几乎没有负面影响,而热解炭(PC)明显抑制小麦生长。这是因为闪速石墨烯中残留重金属浓度低,且环境持久性自由基(EPFRs)含量比PC低约3倍,对环境更安全。

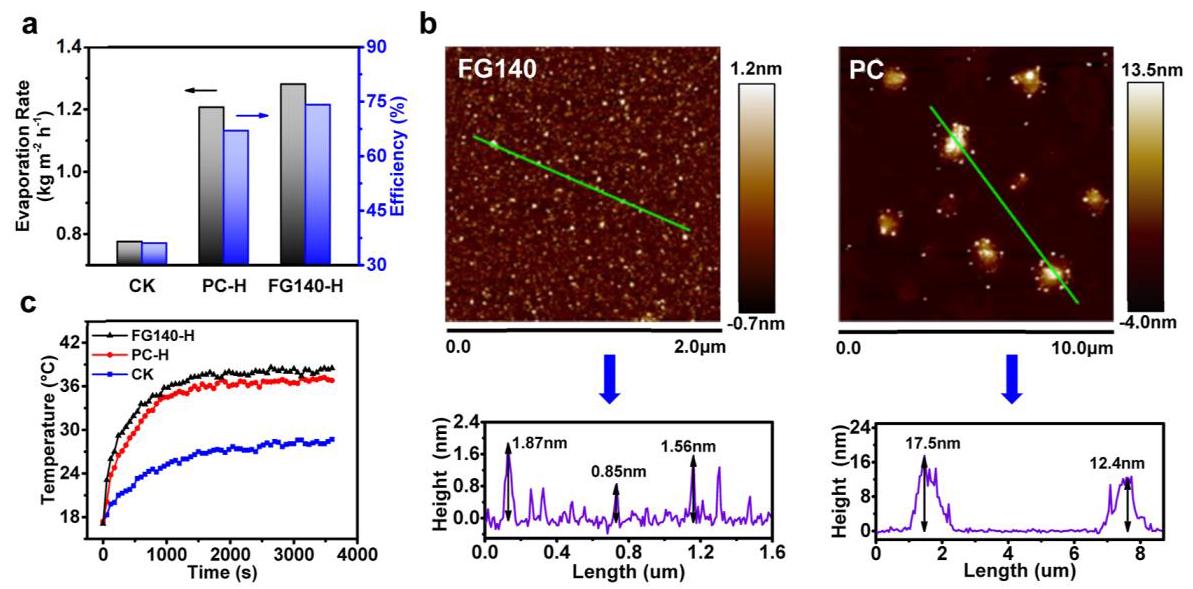

图4: (a) 不同水凝胶在1太阳照射下的蒸发速率和蒸发效率; (c) 1太阳照射下各水凝胶表面温度变化
闪速石墨烯制备的混合水凝胶(FG140-H)在太阳能驱动的水蒸发中表现出74.1%的能量转换效率,显著高于纯水凝胶(36.0%)和热解炭制备的水凝胶(67.0%)。这是因为闪速石墨烯具有更小的粒径(20-40nm)和更薄的厚度(0.85-1.87nm),能够更好地在水凝胶聚合物网络中渗透,增强热限制和加速水蒸发。
