第一作者: Jingru Sun (孙静茹)
通讯作者: Xiaodi Niu (牛晓迪), Zhenlu Wang (王振鲁), Jingqi Guan (关静琪)
所属大学: 吉林大学 (Jilin University)
本研究采用焦耳超快加热方法,以[La2(BA)4(NO3)2(phen)2]为前驱体,将双原子La位点嵌入氮掺杂石墨烯。通过精确控制金属浓度(0.3-1 wt%)和热解温度(1100-1700°C),合成了一系列La2-NG催化剂。使用多种表征技术包括:

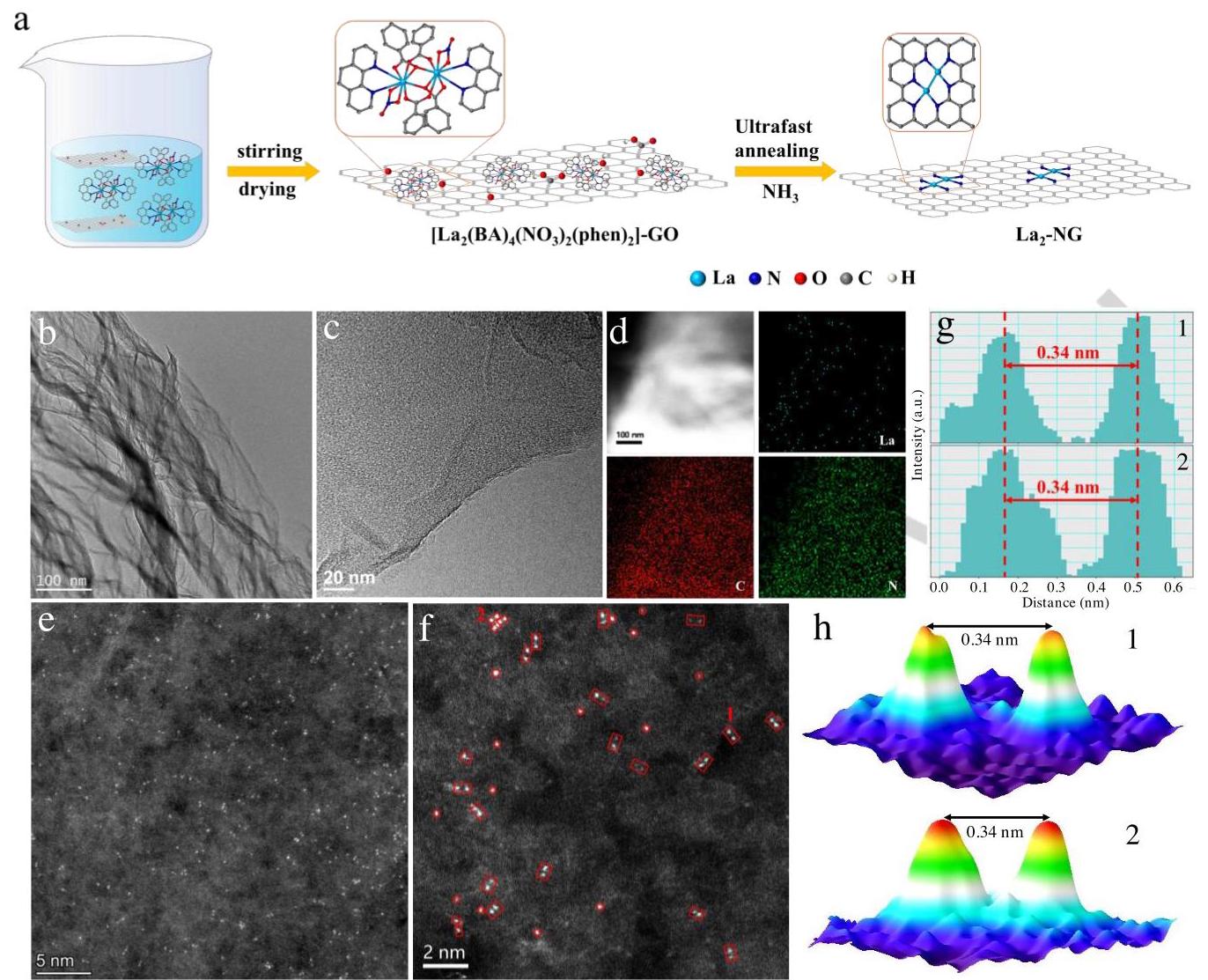

内容描述: 该图展示了La2-NG催化剂的合成过程和结构表征结果。合成采用焦耳超快加热方法将双原子La位点从双核La配合物前驱体嵌入到氮掺杂石墨烯上。
分析结果: TEM和HRTEM图像显示催化剂呈现褶皱纳米片结构,无金属纳米颗粒或团簇。元素映射表明La和N元素均匀分布在石墨烯纳米片上。HAADF-STEM图像显示大量相邻的亮点(红色方框标记),证实了金属La二聚体的形成。两个La原子之间的距离约为0.34 nm,表明形成了稳定的耦合La双原子结构。

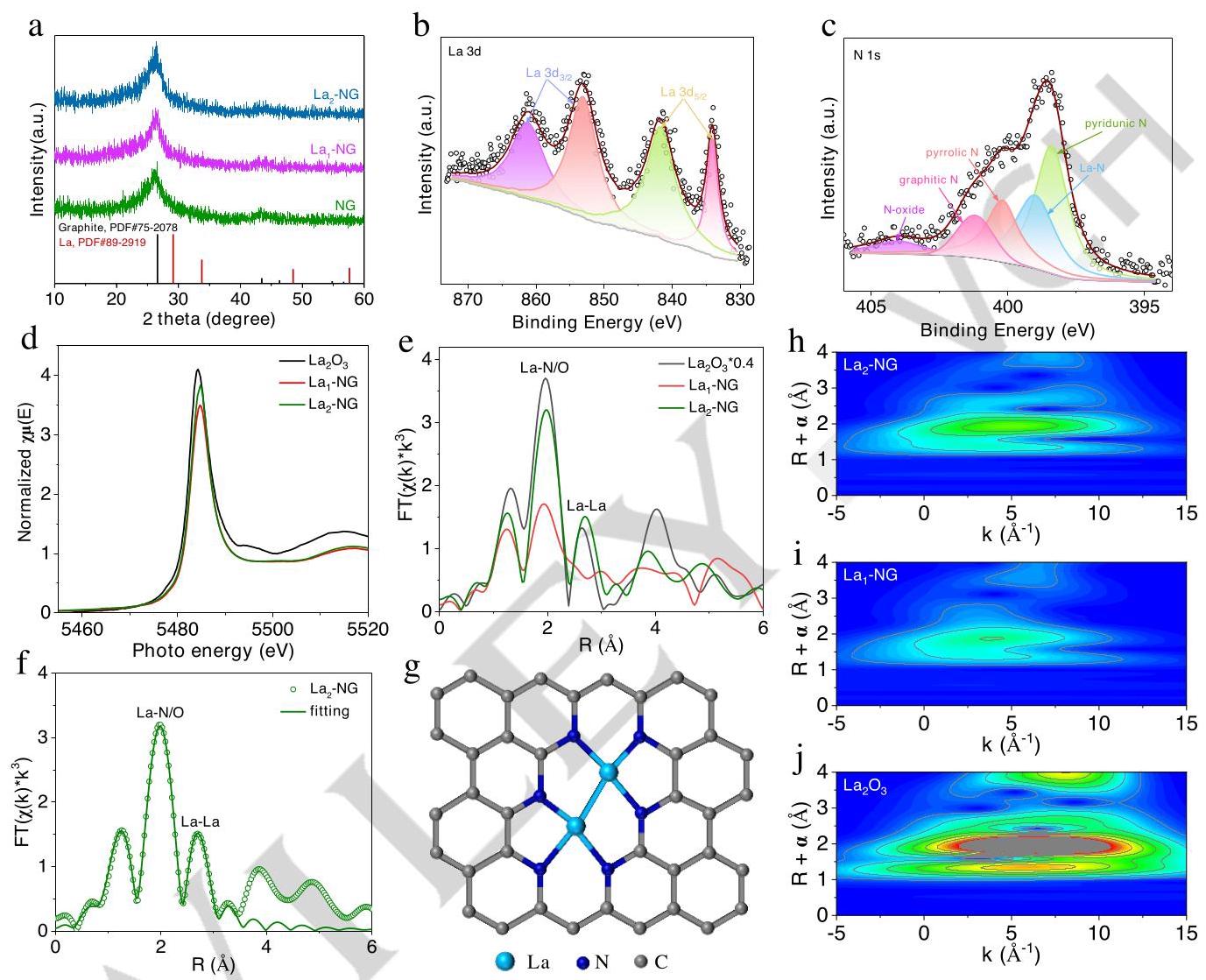

内容描述: 该图展示了La2-NG催化剂的晶体结构、表面元素状态和电子结构分析结果。
分析结果: XRD图谱显示只有石墨晶格面特征峰,无La纳米颗粒或氧化物的峰,证实金属物种原子级分散。XPS分析表明La的价态接近+3价,N 1s光谱显示存在吡啶氮、La-N、吡咯氮、石墨氮和氧化氮等多种氮物种。XANES光谱表明白线强度位于La1-NG和La2O3之间,表明La2-NG中的La带正电,氧化态低于+3但高于La1-NG。EXAFS分析显示La2-NG存在La-N/O配位和La-La配位路径,而La1-NG只有La-N/O配位路径,证实了La二聚体的形成。拟合结果表明La2-NG中一个La原子与3个N和1个La原子配位,形成LaN3-LaN3原子对构型。

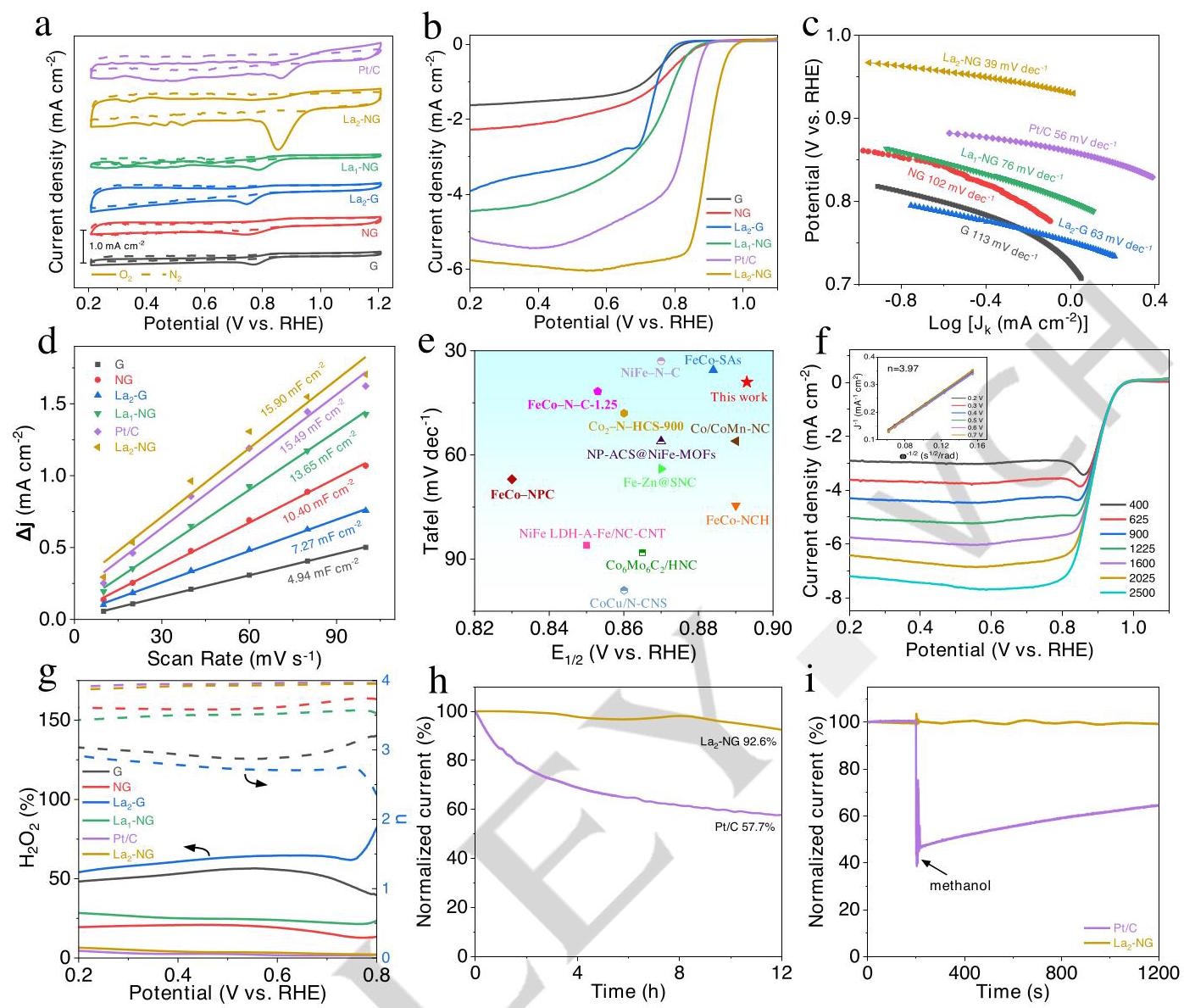

内容描述: 该图展示了La2-NG催化剂在碱性条件下的ORR电催化性能。
分析结果: CV曲线显示La2-NG具有更正的阴极峰,表明其ORR活性更高。LSV曲线显示La2-NG的起始电位(Eonset)为0.973 V,半波电位(E1/2)为0.893 V,优于所有对比样品。Tafel斜率为39 mV dec-1,表明La2-NG具有最优的ORR动力学。双电层电容和电化学活性表面积计算表明La2-NG提供更多的电活性位点。K-L图和RRDE测试表明La2-NG倾向于4电子ORR路径,H2O2产率低于6%。稳定性测试显示La2-NG在12小时连续测试后电流仅下降7.4%,而Pt/C下降42.3%。甲醇耐受性测试表明La2-NG对甲醇中毒具有强抵抗力。

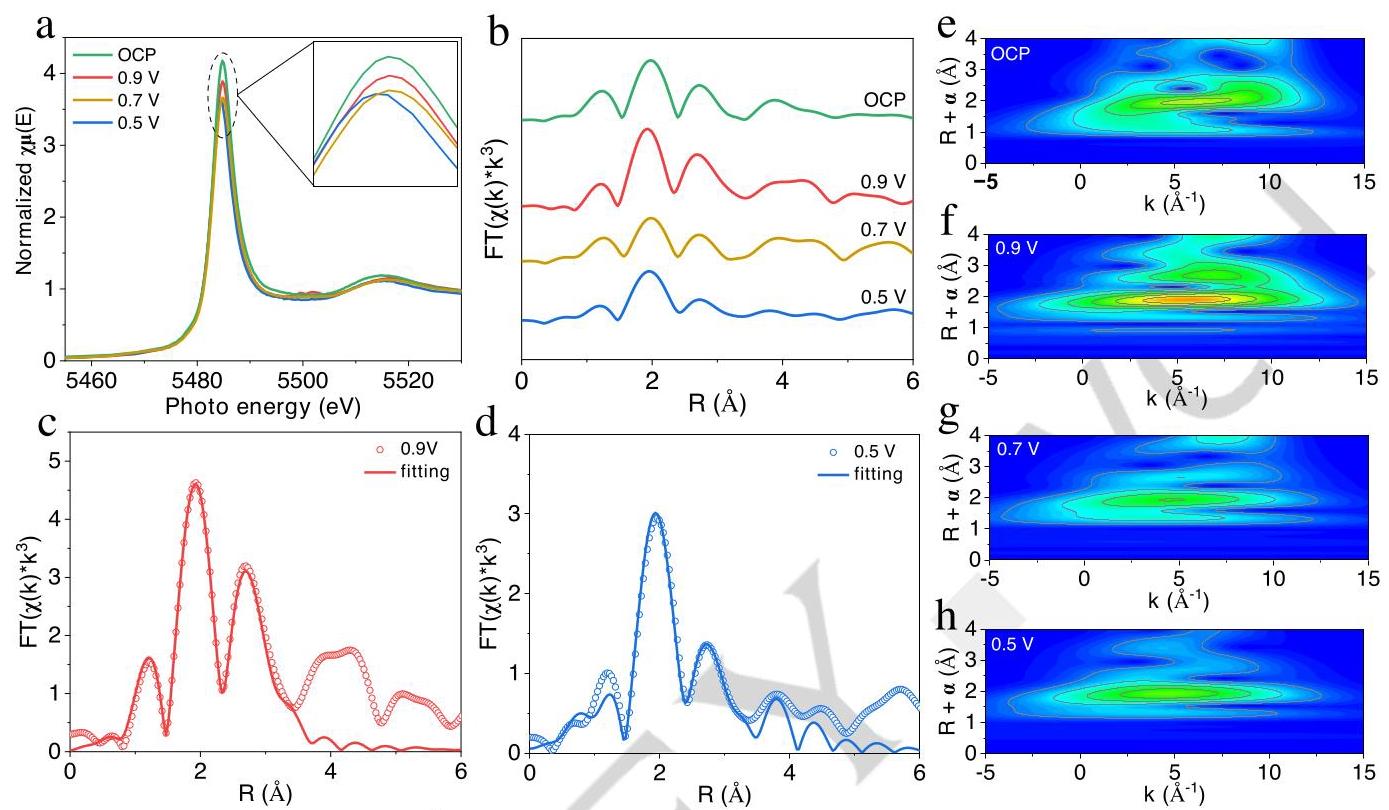

内容描述: 该图展示了通过操作XAS技术研究La2-NG在ORR过程中的结构演变和反应机制。
分析结果: XANES光谱显示当电位从0.9 V降低到0.5 V时,白线强度下移,表明更多La位点被还原到较低氧化态。计算表明La的氧化态从OCP时的+3.07逐渐降低到0.5 V时的+2.78。这种还原作用减弱了OH在La位点上的吸附,促进了OH-脱附,从而降低了ORR能垒。FT-EXAFS拟合结果表明,当电压从OCP降到0.9 V时,出现La-O配位,配位数为1.0,对应于*OOH中间体在La中心的吸附。当电压继续降到0.5 V时,氧配位数逐渐减少到约0.5,表明*OOH逐渐转化为*O或进一步转化为*OH。WT-EXAFS分析显示在不同电压下,La2-NG在约4.99 Å-1处有最大信号,对应La-N/O键,在6.55 Å-1处有第二最大强度,对应La-La键,表明La2-N6位点在ORR过程中未被破坏,催化剂结构非常稳定。
内容描述: 该图展示了通过DFT计算研究La2-NG催化剂的ORR机理和电子结构。
分析结果: 构建了五种不同的双原子La掺杂石墨烯模型进行计算。自由能图表明,在所有模型中,*→*OOH步骤是放热过程,但随后的脱水步骤形成*O时,表面反应能差异显著。在La2-N6表面上,需要克服的能垒相对较低(约0.49 eV),而La2-Cx表面的能垒显著更高(>1.10 eV)。在最后的反应步骤中,*OH→*过渡成为所有四种双原子模型的决速步骤(RDS),La2-N6模型显示出最低的反应能垒(<1.28 eV)。差分电荷密度图显示La2-N6模型由于N配位显著增强了La二聚体上的电荷密度,而O掺杂减少了这种效应。投影态密度图显示La2-N6表面的导带和价带良好对齐,促进了有效的电荷载流子转移,而其他模型在费米能级处的导带和价带重叠最小,表明电子转移效率较低。
内容描述: 该图展示了基于La2-NG催化剂的锌空气电池(ZAB)的性能评估结果。
分析结果: La2-NG基ZAB显示出1.52 V的开路电压(OCV),优于Pt/C+RuO2基ZAB(1.46 V)。最佳功率密度和比容量分别为192 mW cm-2和805 mAh gZn-1,超过Pt/C+RuO2组装的ZAB(164 mW cm-2和734 mAh gZn-1)。在不同电流密度(5-50 mA cm-2)下测量ZAB的放电电压,La2-NG组装的ZAB随着放电电流增加,放电电压下降更轻微,当电流密度回到5 mA cm-2时,电池电压基本恢复到原始电压。长期循环性能评估表明,La2-NG基ZAB在5 mA cm-2下经过275小时后仍显示稳定的可循环性,而Pt/C+RuO2基ZAB仅在120小时后即显示显著性能下降。La2-NG组装ZAB的往返效率在第一周期为60.7%,经过275小时不间断运行后仅降低1.1%,表现出优异的可逆性和耐久性。
