Enhanced Tri-Atom Ru-Based Catalyst for Hydrogen Evolution Reaction via Rapid Pyrolysis of Precursor

通过前驱体快速热解增强三原子钌基催化剂用于析氢反应

第一作者: Xiaoyang Ren (任晓阳)

通讯作者: Yi Yao (姚毅), Ziyun Wang (王子云), Shubo Tian (田树波)

北京化工大学,奥克兰大学,中国科学技术大学

DOI: 10.1002/adfm.202503678

PDF原文

Advanced Functional Materials, 2025

论文亮点

研究背景

研究方法

采用快速热解前驱体策略合成Ru₃/OCNT催化剂:

  1. 通过酸化处理获得氧化碳纳米管(OCNT)载体
  2. 使用室温浸渍法将前驱体Ru₃(CO)₁₂浸渍到OCNT载体上
  3. 采用快速焦耳加热装置在1-2秒内将Ru₃(CO)₁₂/OCNT快速加热至400°C并保持120秒,然后迅速冷却至室温
  4. 通过此方法高效去除CO配体,同时通过Ru-C/O键增强Ru₃纳米团簇在OCNT上的稳定性
  5. 使用RuCl₃·3H₂O作为前驱体,采用相同策略合成对比催化剂Ru₁/OCNT
  6. 通过AC HAADF-STEM、XAFS、XPS、电化学测试和DFT计算对催化剂进行系统表征和分析

主要结论

催化剂合成与结构表征

Figure 1

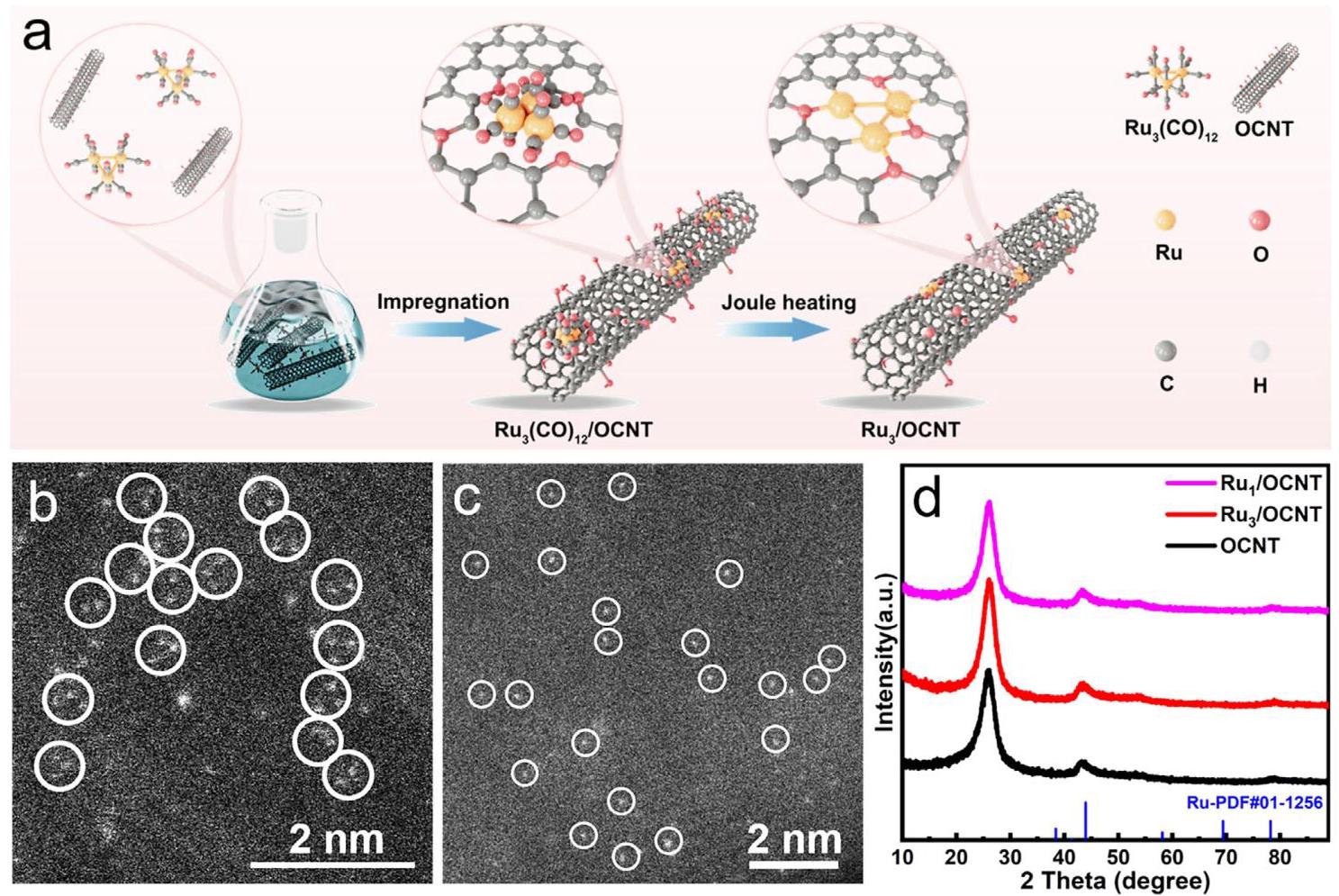

图1. a) Ru₃/OCNT催化剂合成示意图。b,c) Ru₃/OCNT和Ru₁/OCNT的AC HAADF-STEM图像。d) OCNT、Ru₃/OCNT和Ru₁/OCNT催化剂的XRD图谱。

通过快速热解前驱体策略成功合成了Ru₃/OCNT催化剂。AC HAADF-STEM图像显示Ru纳米团簇由三个Ru原子组成,是对比催化剂Ru₁/OCNT中的主要金属物种。XRD分析表明两种催化剂均未观察到Ru的特征衍射峰,表明Ru物种高度分散。

X射线吸收光谱分析

Figure 2

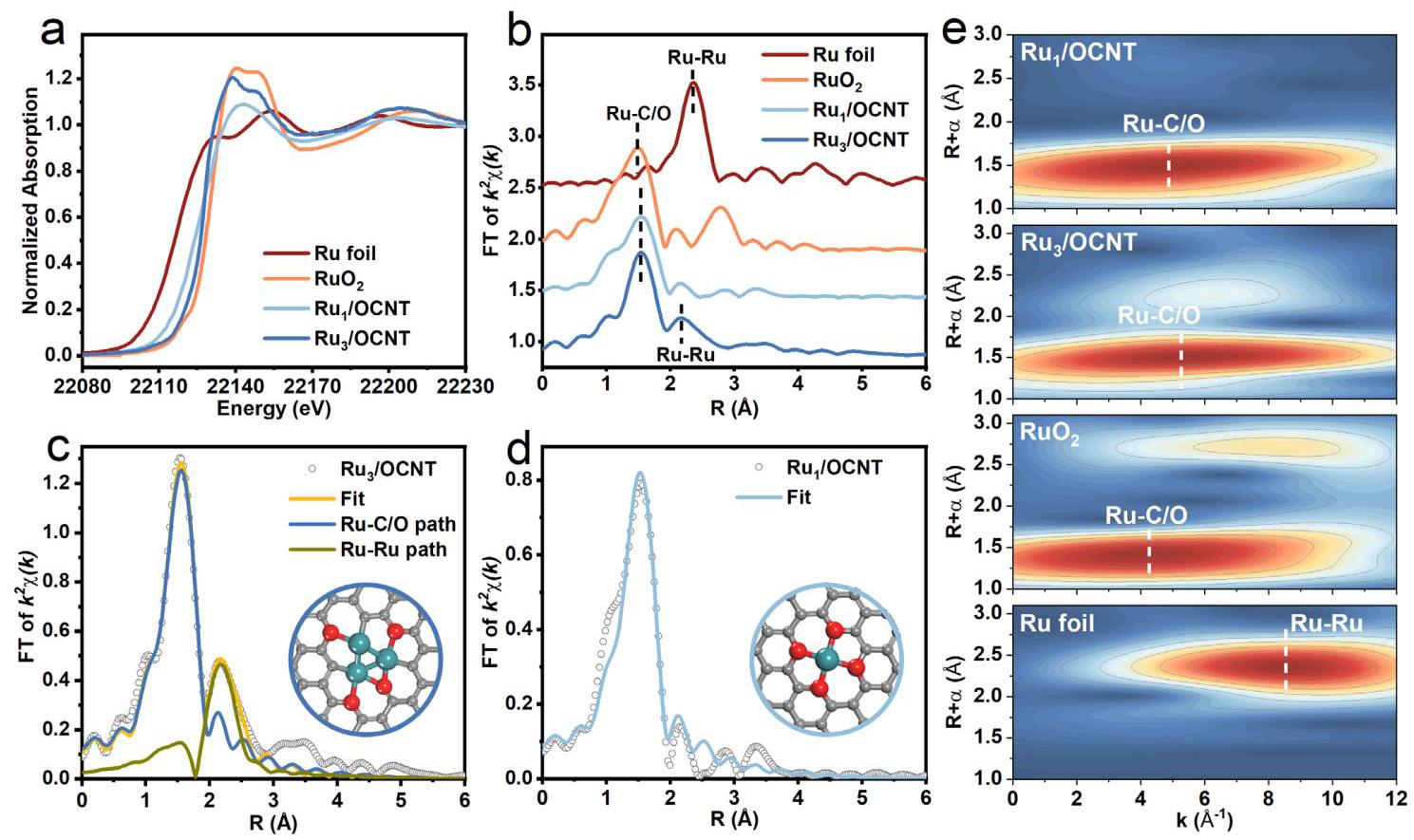

图2. a) Ru₃/OCNT、Ru₁/OCNT、RuO₂和Ru箔的归一化Ru K边XANES光谱。b) Ru₃/OCNT、Ru₁/OCNT、RuO₂和Ru箔的k²加权傅里叶变换Ru K边光谱。c,d) R空间中Ru₃/OCNT和Ru₁/OCNT的EXAFS拟合曲线。e) Ru₃/OCNT、Ru₁/OCNT、RuO₂和Ru箔的Ru K边EXAFS光谱的小波变换。

XANES光谱显示Ru基催化剂的白线峰强度位于RuO₂和Ru箔的吸收边之间,表明催化剂中Ru物种的平均价态在0到+4之间,带有正电荷。EXAFS分析表明Ru₃/OCNT中Ru-C/O和Ru-Ru的平均配位数分别为2.5和1.8,而Ru₁/OCNT催化剂中未观察到Ru-Ru路径的配位信息。

电催化性能评估

Figure 3

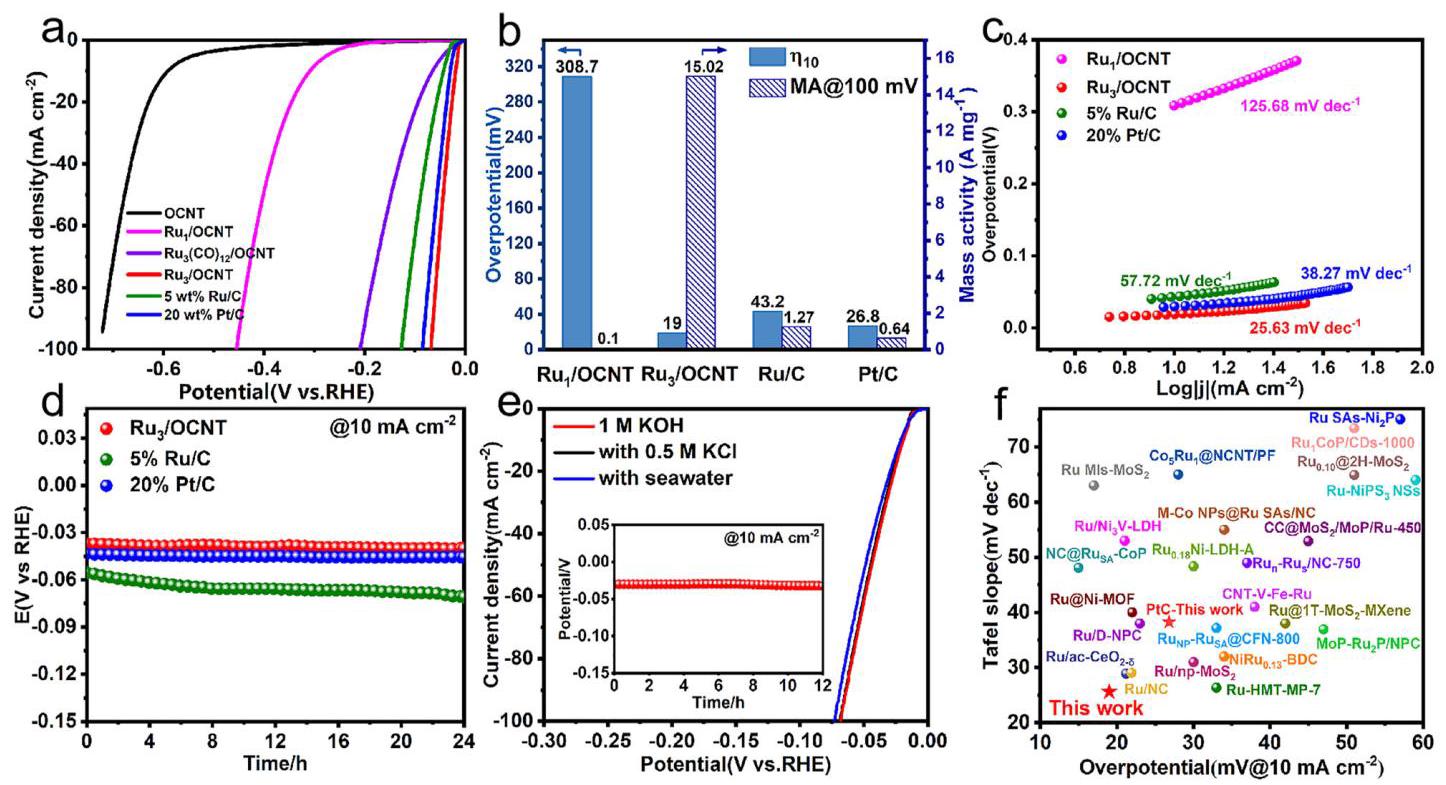

图3. a) Ru₃/OCNT、Ru₁/OCNT、Ru₃(CO)₁₂/OCNT、OCNT、5 wt.% Ru/C和20 wt.% Pt/C在1 M KOH中的LSV曲线。b) 质量活性和c) Tafel曲线比较。d) Ru₃/OCNT、5 wt.% Ru/C和20 wt.% Pt/C在1 M KOH中的稳定性测试。e) Ru₃/OCNT在含0.5 M KCl的1 M KOH和含海水的1 M KOH中的LSV曲线。f) 文献报道的Ru基催化剂HER性能比较。

Ru₃/OCNT在10 mA cm⁻²电流密度下仅需19.0 mV过电位,性能优于Pt/C(26.8 mV)和Ru/C(43.2 mV)。质量活性达到15.02 A mg⁻¹,是Ru/C的11.83倍。Tafel斜率为25.63 mV dec⁻¹,表明其优异的反应动力学。稳定性测试显示24小时电解后电压变化可忽略不计,表明催化剂具有出色的稳定性。

DFT理论计算分析

Figure 4

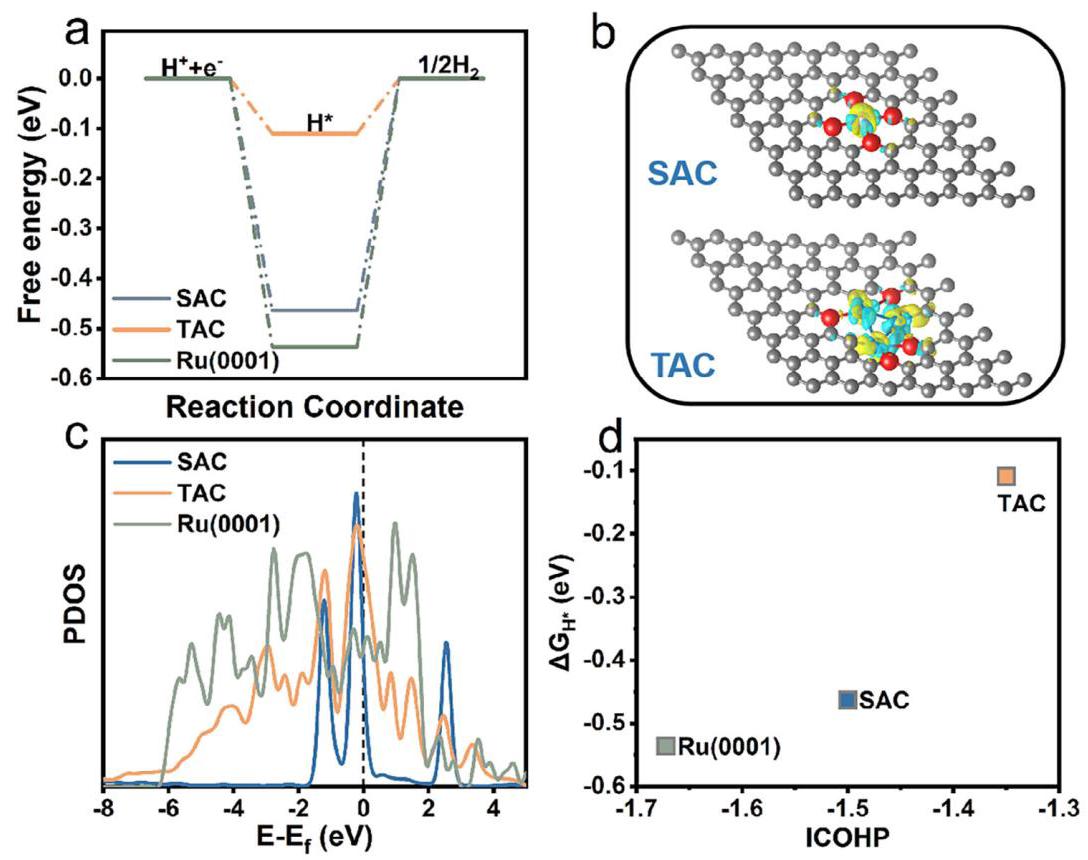

图4. a) SAC、TAC和Ru(0001)表面上HER的自由能图。b) SAC和TAC中Ru与其他原子之间的电荷密度,黄色和蓝色分别表示电子积累和耗尽。c) SAC、TAC和Ru(0001)的d轨道部分态密度(PDOS)图。d) 不同结构中Ru-H键的积分晶体轨道汉密尔顿布居(ICOHP)计算。

DFT计算表明Ru(0001)在*H脱附步骤中显示出0.54 V的理论过电位,表现出强烈的H*吸附,而Ru-SAC也表现出*H脱附困难,导致0.46 V的过电位。相比之下,Ru-TAC显示出更高的HER活性,理论过电位为0.11 V,与实验结果一致。电荷密度差异显示Ru原子与碳/氧原子之间存在相互作用,金属相互作用和SMSI的共同作用优化了电子结构,增强了催化活性。
