Syngas from waste plastics and water using Joule heating

利用焦耳加热从废塑料和水中制取合成气

第一作者: Qing Ma1

通讯作者: Yongjun Gao1, Tianfu Wang2, Ding Ma3

1河北大学化学与材料科学学院, 2上海交通大学环境科学与工程学院, 3北京大学化学与分子工程学院

DOI: 10.1038/s41467-025-61051-2 | Nature Communications | 2025

PDF原文

论文亮点

研究背景

研究方法

本研究开发了一种焦耳加热促进的湿法重整系统:

主要结论

结果与讨论

图1

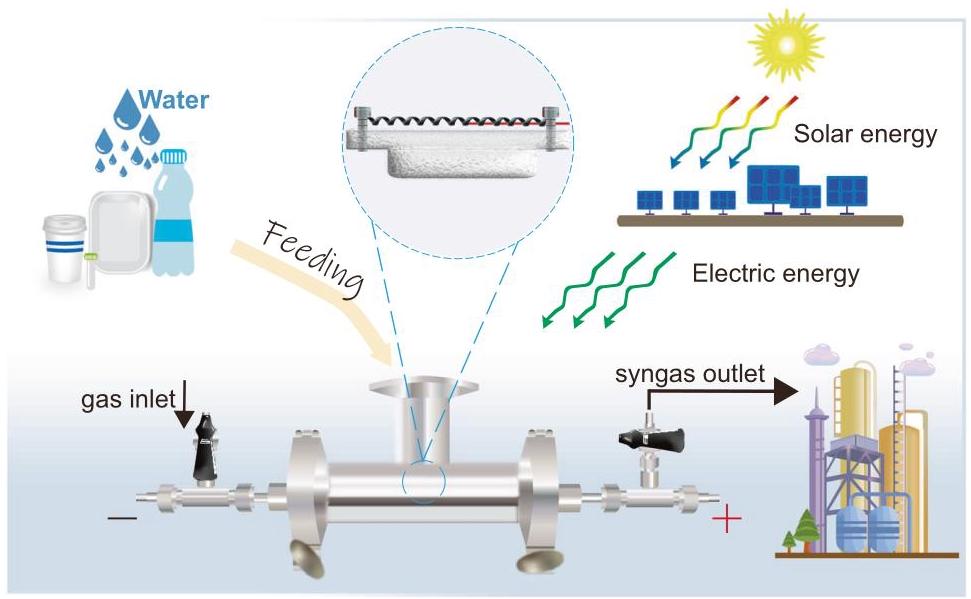

图1 | 太阳能驱动的焦耳加热促进废塑料湿法重整示意图。利用太阳能驱动的焦耳加热系统将废塑料和水重整为合成气。

本研究设计了一种T型石英或不锈钢反应器,配备两个电极、两个球阀、一个进料口和一根加热丝。反应器中心的通电FeCrAl加热丝为塑料和水的瞬间气化提供高温,同时作为活性催化位点将气态碳氢化合物和蒸汽重整为合成气。

结果与讨论(续)

图2

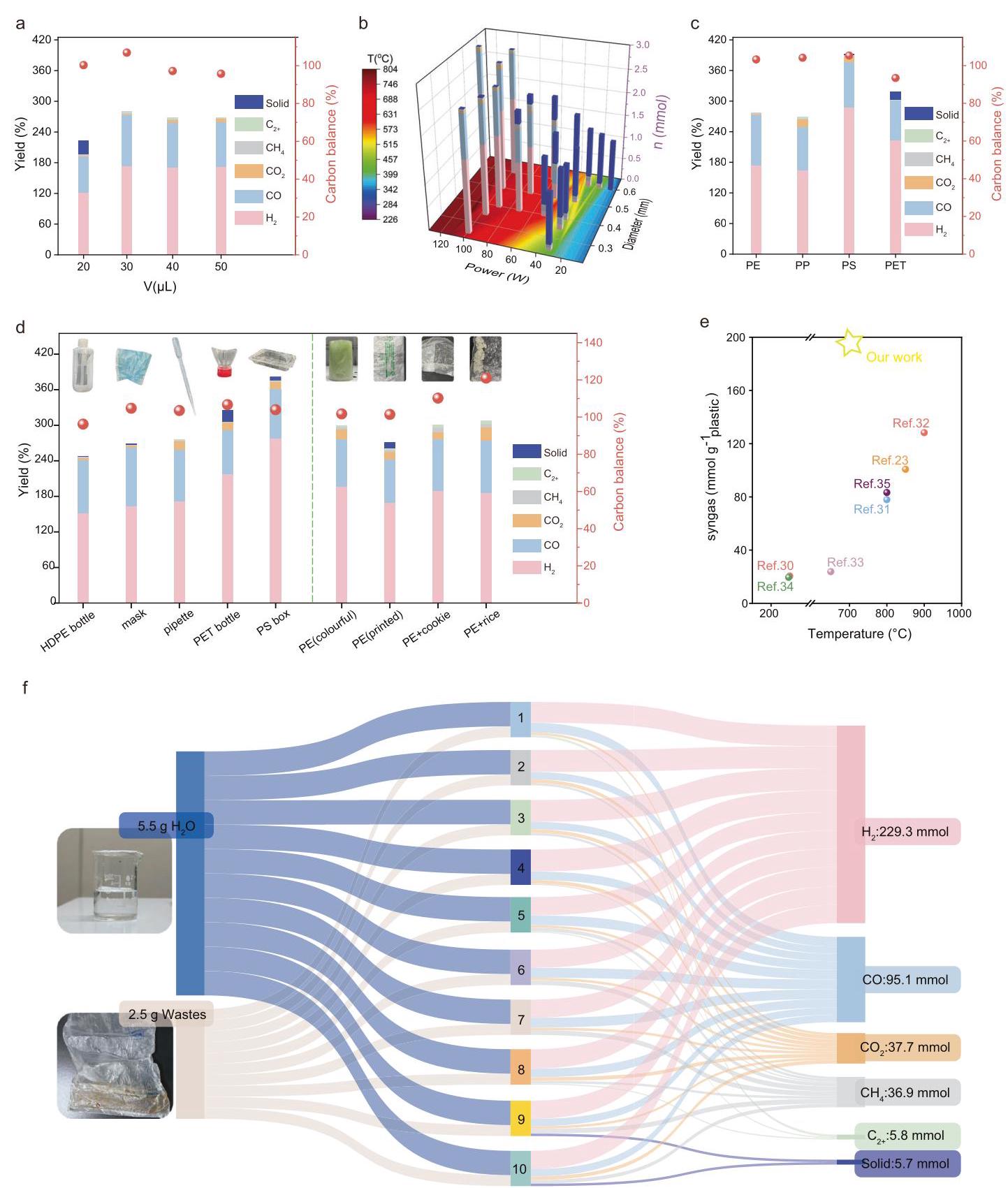

图2 | FeCrAl丝上的重整性能及其与其他系统的比较。

在最佳条件下,使用14mg PE和30μL水,12分钟后可获得0.99mmol CO和1.74mmol H₂,接近理论产率,实现了理想的碳平衡。H₂和CO的产率分别达到174%和99%。更重要的是,其他塑料如聚丙烯(PP)、聚苯乙烯(PS)和聚对苯二甲酸乙二醇酯(PET)也可以在12分钟内与水重整为合成气。

结果与讨论(续)

图3

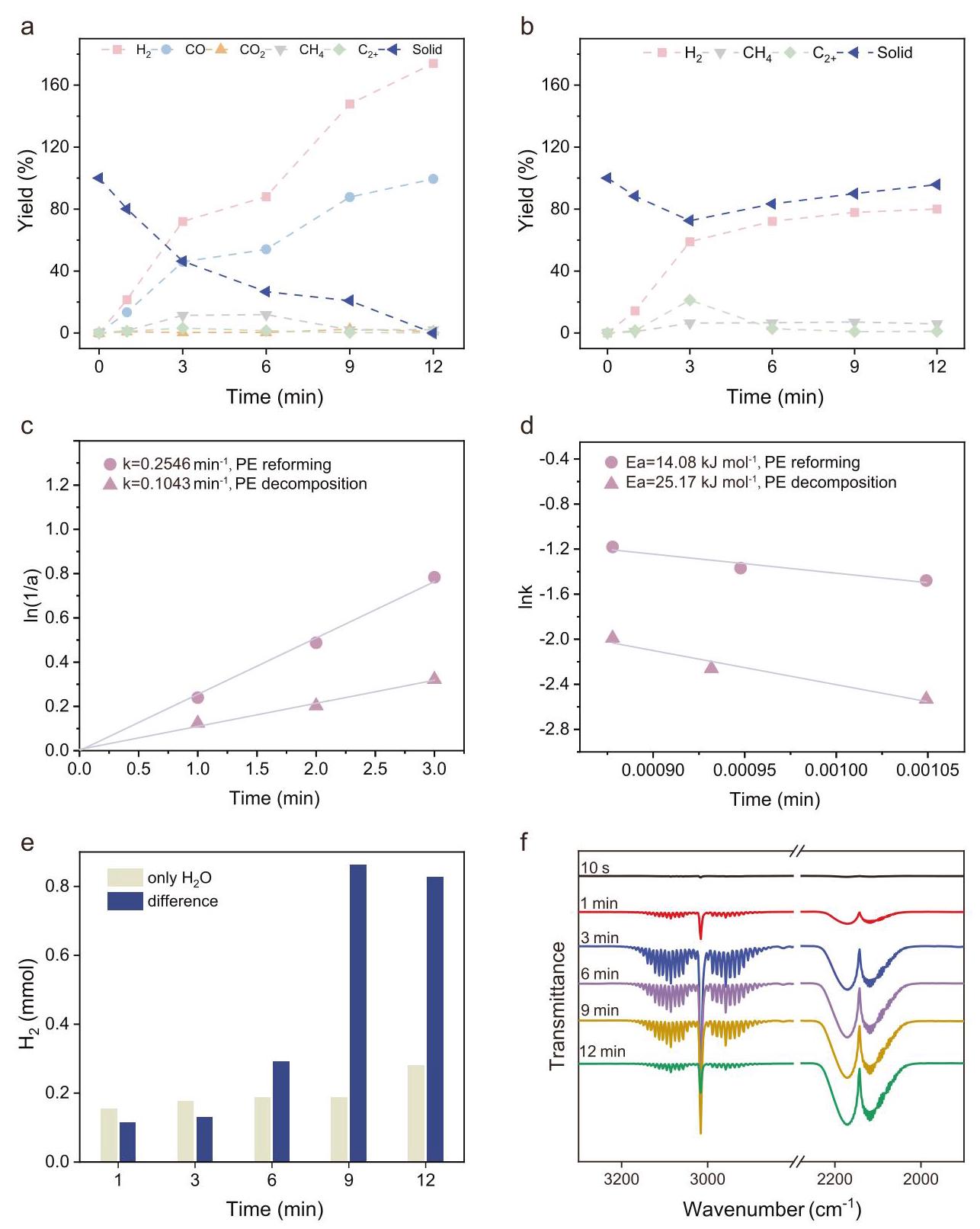

图3 | PE湿法重整和脱氢的动力学研究。

动力学研究表明,PE在湿法重整中的降解速率常数(0.2546 min⁻¹)大于PE脱氢中的速率常数(0.1043 min⁻¹)。PE在湿法重整中降解的表观活化能(14.08 kJ·mol⁻¹)低于PE降解中的表观活化能(25.17 kJ·mol⁻¹),表明两种过程中PE的降解途径不同。

结果与讨论(续)

图4

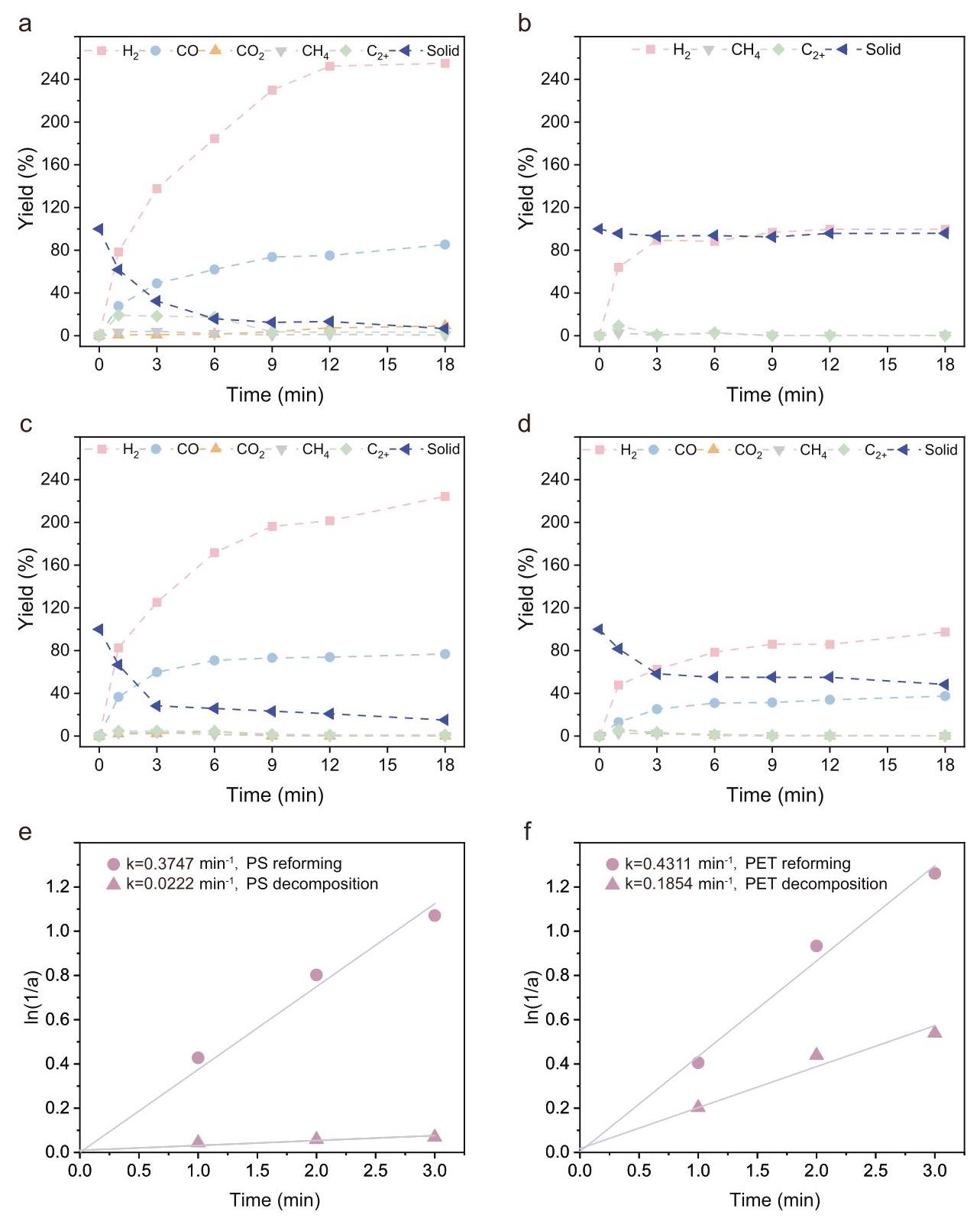

图4 | PS和PET湿法重整和脱氢过程的动力学研究。

对PS和PET的湿法重整和脱氢过程也进行了系统研究。PS和PET的湿法重整和脱氢过程的一级动力学图一致表明,湿法重整的速率常数高于脱氢或分解途径。

结果与讨论(续)

图5
图5 | 塑料湿法重整的机理研究。

同位素标记实验使用氘水(D₂O)和PE作为反应物进行。电加热1分钟后,仅检测到m/z = 4信号,表明在PE湿法重整的初始阶段,水分解首先发生,PE对氢气生产没有贡献。随着电加热时间的增加,例如电加热3分钟后,出现m/z = 2和m/z = 3信号,并且强于m/z = 4,表明发生了PE脱氢并主要贡献于氢气生产。

结果与讨论(续)

图6

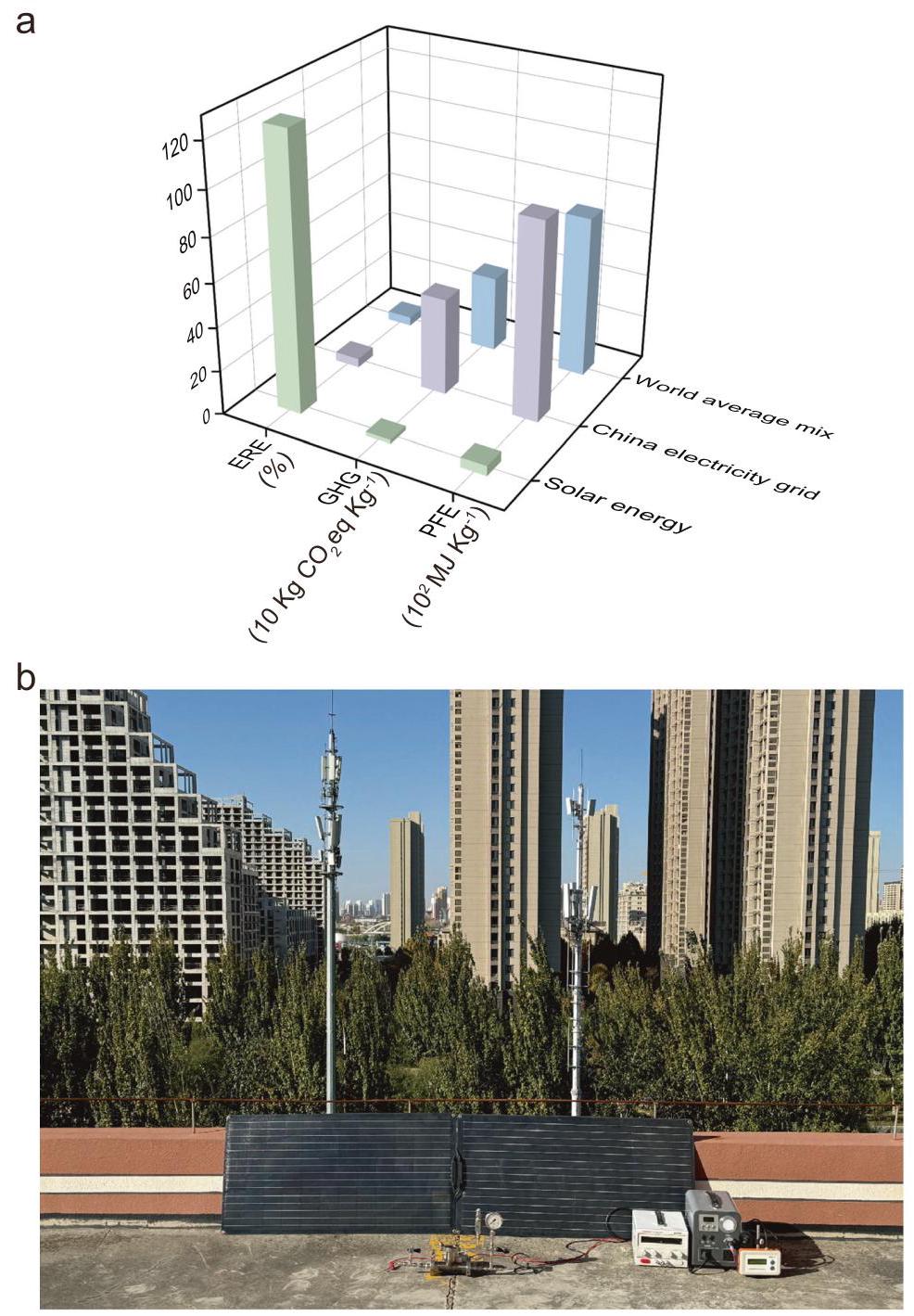

图6 | 生命周期分析和太阳能驱动的大型焦耳加热系统。

使用扩大规模的不锈钢反应器的重整系统的能量回收效率(ERE)确定为4.11%,显著高于其他报道的系统。根据使用GREET 2024进行的生命周期评估(LCA),当由当前世界平均电力结构供电时,重整系统在最佳条件下每生产1kg合成气会产生349.36kg CO₂当量的温室气体排放,并消耗7368MJ的初级化石能源(PFE)。
