Jeesoo Yoona, Oh B. Chaeb, Mihye Wuc,d,*, Hee-Tae Junga,*
Ti3C2Tx MXene合成:通过化学湿法蚀刻其前体Ti3AlC2 MAX相制备,采用MILD方法。将0.8 g LiF加入10 mL 9 M HCl中持续搅拌制备蚀刻剂,然后逐渐加入0.5 g Ti3AlC2 MAX粉末,在35°C下保持24小时。
富F Ti3C2Tx MXene合成:使用HF制备蚀刻剂。将0.5 g LiCl加入15 mL含有12 M HCl、去离子水和28.4 M HF的蚀刻剂中(体积比2:2:1),持续搅拌。然后逐渐加入0.5 g Ti3AlC2 MAX粉末,在35°C下保持8小时。
MXene气凝胶制备:将5 mL单层Ti3C2Tx MXene溶液(浓度10 mg/mL)倒入直径6 mm的培养皿中,在-80°C冷冻24小时,然后转移到-110°C冷冻干燥机中制备气凝胶。
快速加热合成Au-MXene:将MXene气凝胶附着在石英板上,滴加100 μL金前体溶液(0.05 M),在80°C加热。乙醇蒸发后,在Ar气氛下施加1 A电流进行100 ms的快速加热,在MXene表面合成金纳米颗粒。
表征技术:使用扫描电子显微镜(SEM)、透射电子显微镜(TEM)、高角度环形暗场扫描TEM (HAADF-STEM)、能量色散X射线光谱(EDS)和X射线光电子能谱(XPS)进行材料表征。
电化学测试:使用CR2032型纽扣电池,在氩气填充的手套箱中组装。电解液为1M LiPF6溶解于EC/DMC(1:1体积比)中,添加10 wt.% FEC和2 wt.% VC。使用电池循环仪(WBCS-3000)测量恒电流充放电性能。
图1:通过快速焦耳加热在表面终止控制的Ti3C2Tx MXene上合成Au NPs用于锂金属电池阳极
a) Au@富F Ti3C2Tx MXene的化学湿法蚀刻和快速焦耳加热合成示意图;b) Au@富F Ti3C2Tx MXene的TEM图像;c) Au@富F Ti3C2Tx MXene的TEM-EDS分析;d) Au@富F Ti3C2Tx MXene作为锂金属电池阳极的示意图
分析结果:研究成功通过快速焦耳加热方法在MXene表面合成了高密度金纳米颗粒。这种方法能够在保持MXene结构完整性的同时,实现金属纳米颗粒的均匀分布。TEM图像显示Au NPs均匀分布在MXene表面,没有明显的聚集现象,表明该方法能够有效控制纳米颗粒的分布和尺寸。
图2:富F Ti3C2Tx MXene上合成的Au NPs和氟终止的表征

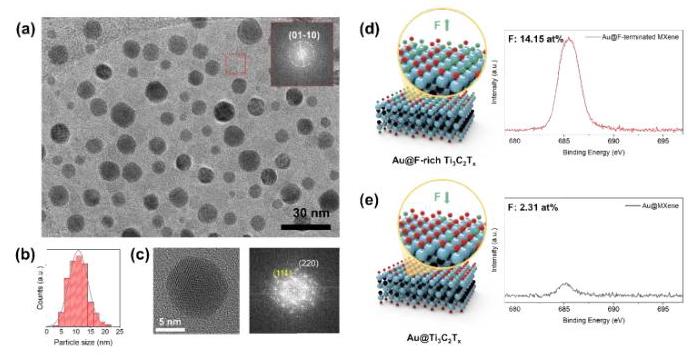

a) Au@富F Ti3C2Tx MXene的TEM图像;b) Au NPs的粒径分布;c) Au NP的高分辨率TEM(HRTEM)明场图像和相应的FFT图案;d) Au@富F Ti3C2Tx和e) Au@Ti3C2Tx的F 1s XPS光谱(锂沉积前制备)
分析结果:TEM分析显示合成的Au NPs具有均匀的尺寸分布,平均粒径为10.8 ± 3.2 nm。XPS分析证实富F Ti3C2Tx样品中氟含量较高,这归因于在蚀刻步骤中使用了较高比例的HF。快速加热技术的短暂持续时间有助于保留-F终止基团,这对于形成稳定的LiF-rich SEI层至关重要。
图3:锂沉积0.1 mAh cm-2后样品的XPS深度分析

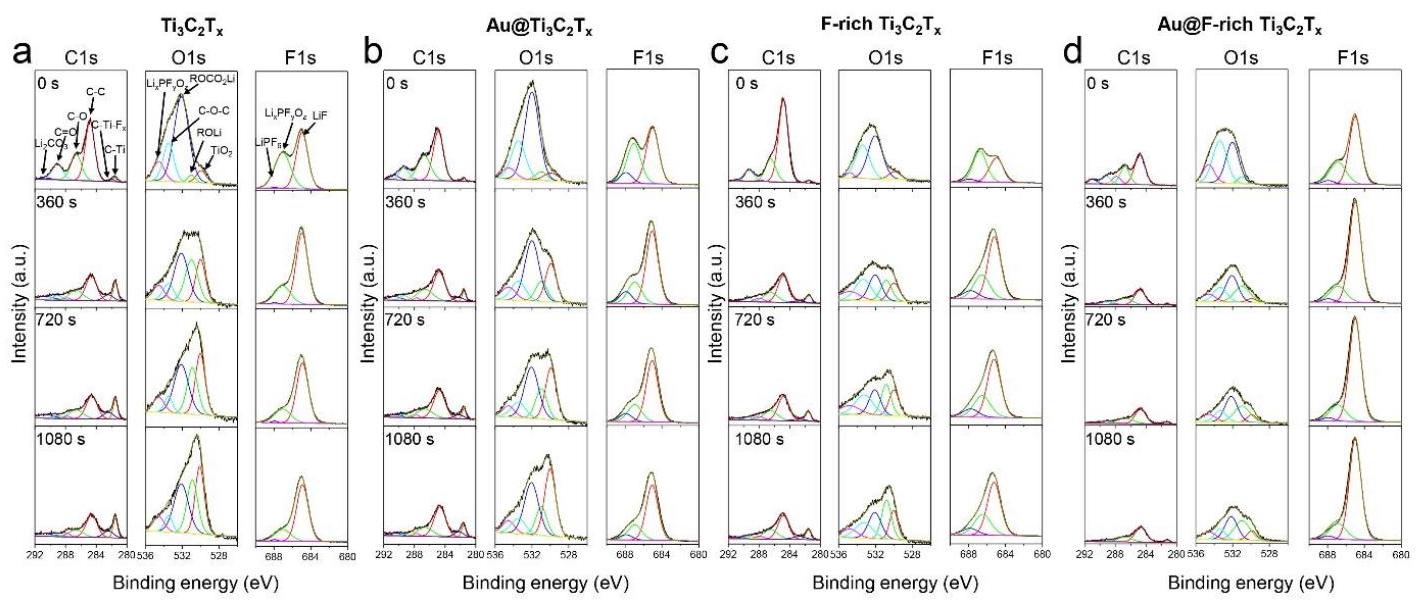

a) Ti3C2Tx;b) Au@Ti3C2Tx;c) 富F Ti3C2Tx;d) Au@富F Ti3C2Tx
分析结果:XPS深度分析表明,富F Ti3C2Tx MXene样品,特别是Au@富F Ti3C2Tx,形成了更均匀和厚的SEI层。F 1s光谱显示富F样品表现出更明显的LiF主导SEI,其中LiF的强度在所有深度剖面中都超过了LixPFyOz。相比之下,普通Ti3C2Tx MXene样品显示出更异质的SEI组成, characterized by a mixture of LiF and LixPFyOz。
图4:MXene的锂沉积行为和循环性能
a-d) SEM图像和e-h) SIMS图像:(a,e) Ti3C2Tx;(b,f) Au@Ti3C2Tx;(c,g) 富F Ti3C2Tx;(d,h) Au@富F Ti3C2Tx;i) MXene在1.0 mA cm-2 @ 1.0 mAh cm-2条件下的循环寿命;j) MXene上锂沉积的示意图
分析结果:研究表明,Au@富F Ti3C2Tx表现出最佳的电化学性能,寿命达到600次循环,显著优于其他样品。SEM和SIMS分析显示,Au@富F Ti3C2Tx具有最小且均匀分布的锂颗粒,这表明Au NPs和F终止的联合效应有助于实现均匀的锂沉积。F终止在确保均匀锂分布方面起着更为关键的作用,而Au NPs主要影响沉积锂的尺寸减小。
