本研究采用高压固溶处理结合焦耳加热老化(HPJH)策略制备纳米孪晶合金集流体。具体步骤:

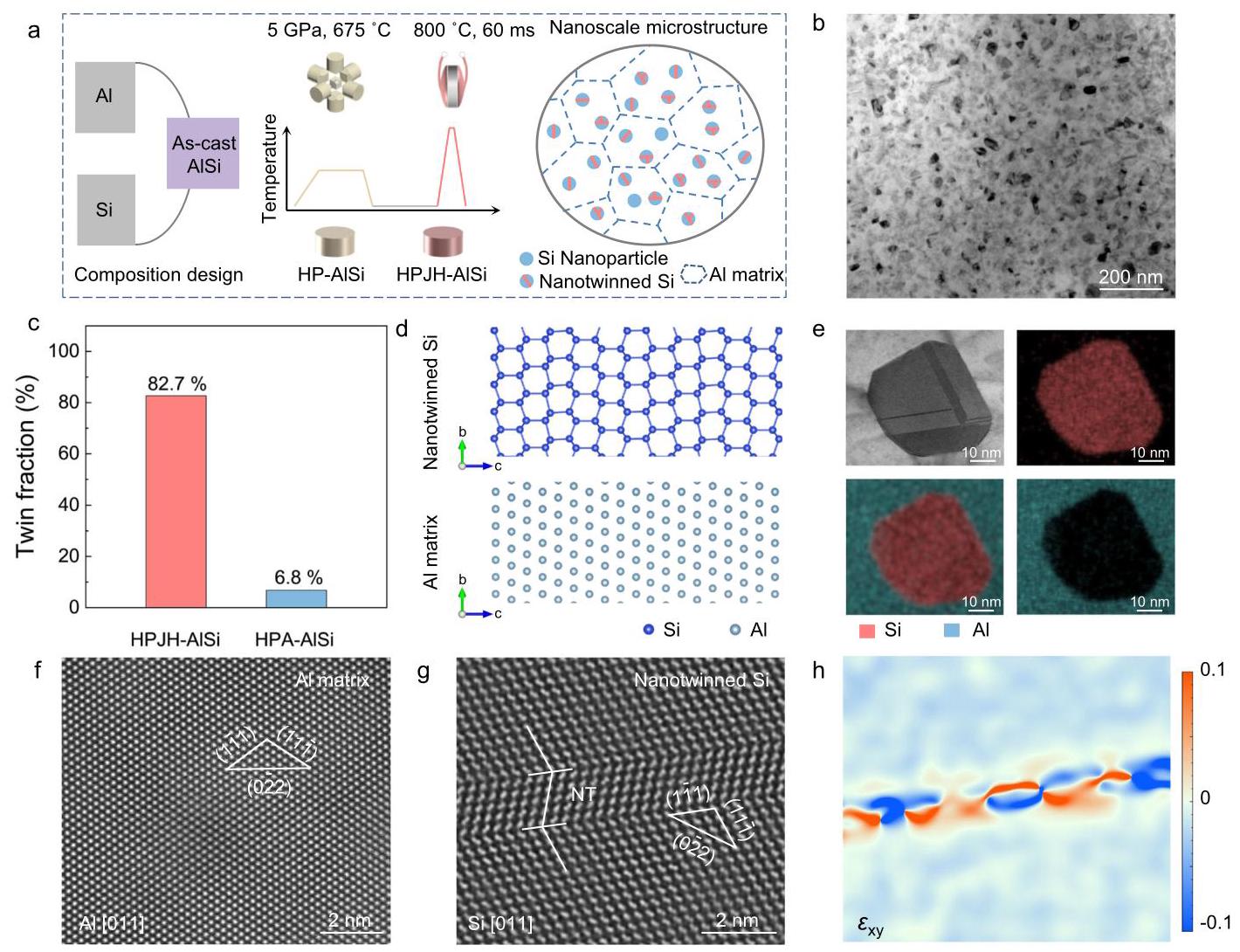

图1 | Al-Si合金的结构特征
图1a展示了不同Al-Si合金的制备过程示意图。图1b是HPJH-AlSi的TEM图像。图1c统计了HPJH-AlSi和HPA-AlSi中NT-Si的体积分数。图1d展示了NT-Si和Al基体的晶体结构。图1e是NT-Si的高分辨率TEM图像和元素映射。图1f是Al(111)面的原子分辨率HAADF图像。图1g是NT(111)面的原子分辨率HAADF图像。图1h是NT-Si的几何相位分析图。
HPJH处理显著提高了NT-Si的比例(82.7%),而HPA-AlSi中无孪晶缺陷。NT-Si颗粒引入显著应变效应,增加表面能原子,提高活性位点概率。

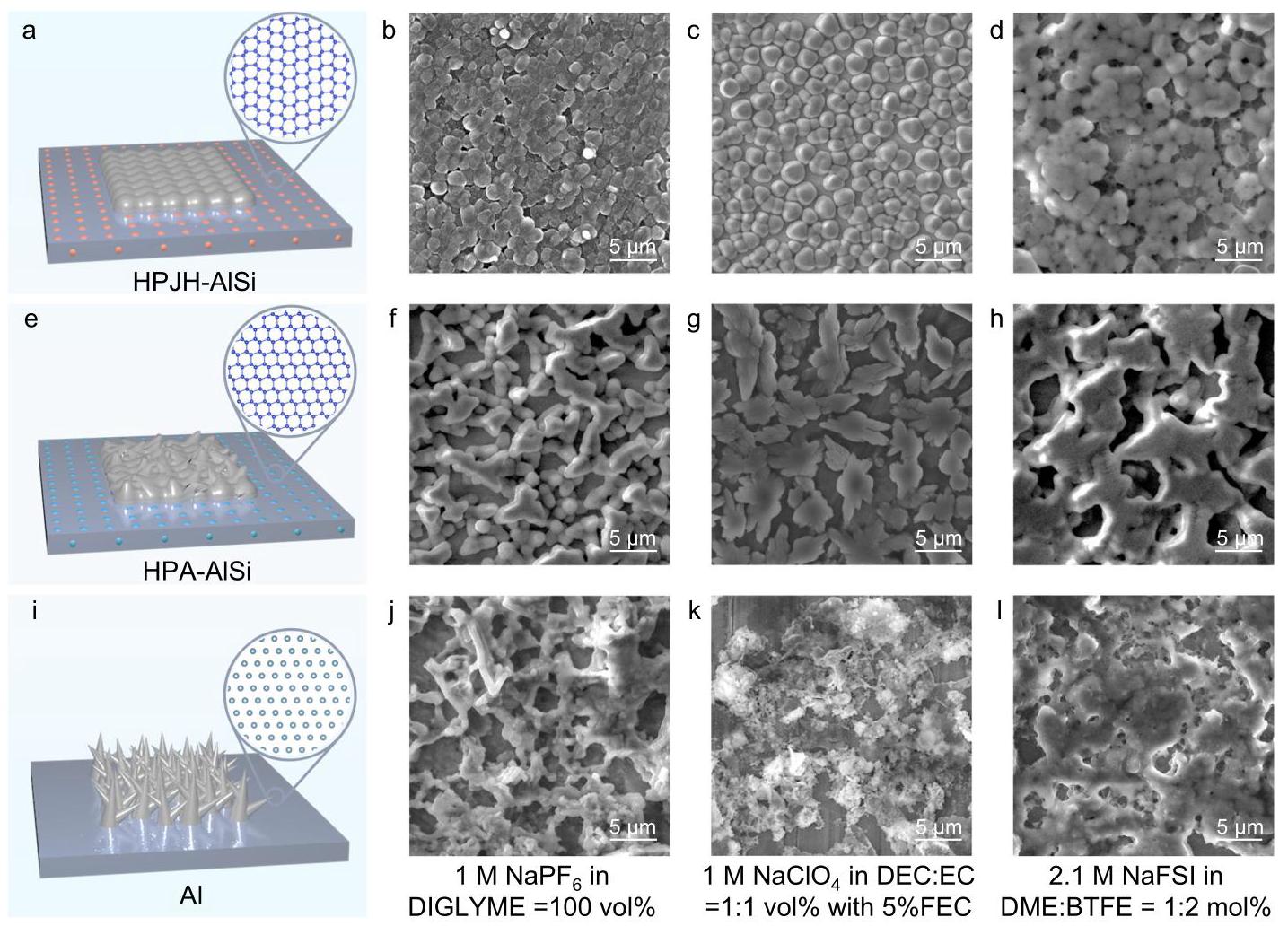

图2 | 不同基底上的钠成核和生长
图2a、e、i展示了钠在不同集流体上沉积的示意图。图2b-d显示了在HPJH-AlSi集流体上在不同电解质中沉积的球形钠。图2f-h显示了在HPA-AlSi集流体上不均匀的钠沉积。图2j-l显示了在Al集流体上枝晶状钠沉积。
HPJH-AlSi上钠沉积为均匀分布的微米级球形晶体,而HPA-AlSi和Al上则为不规则和各向异性的枝晶形态,表明集流体的均匀性和动力学特性影响沉积形貌。

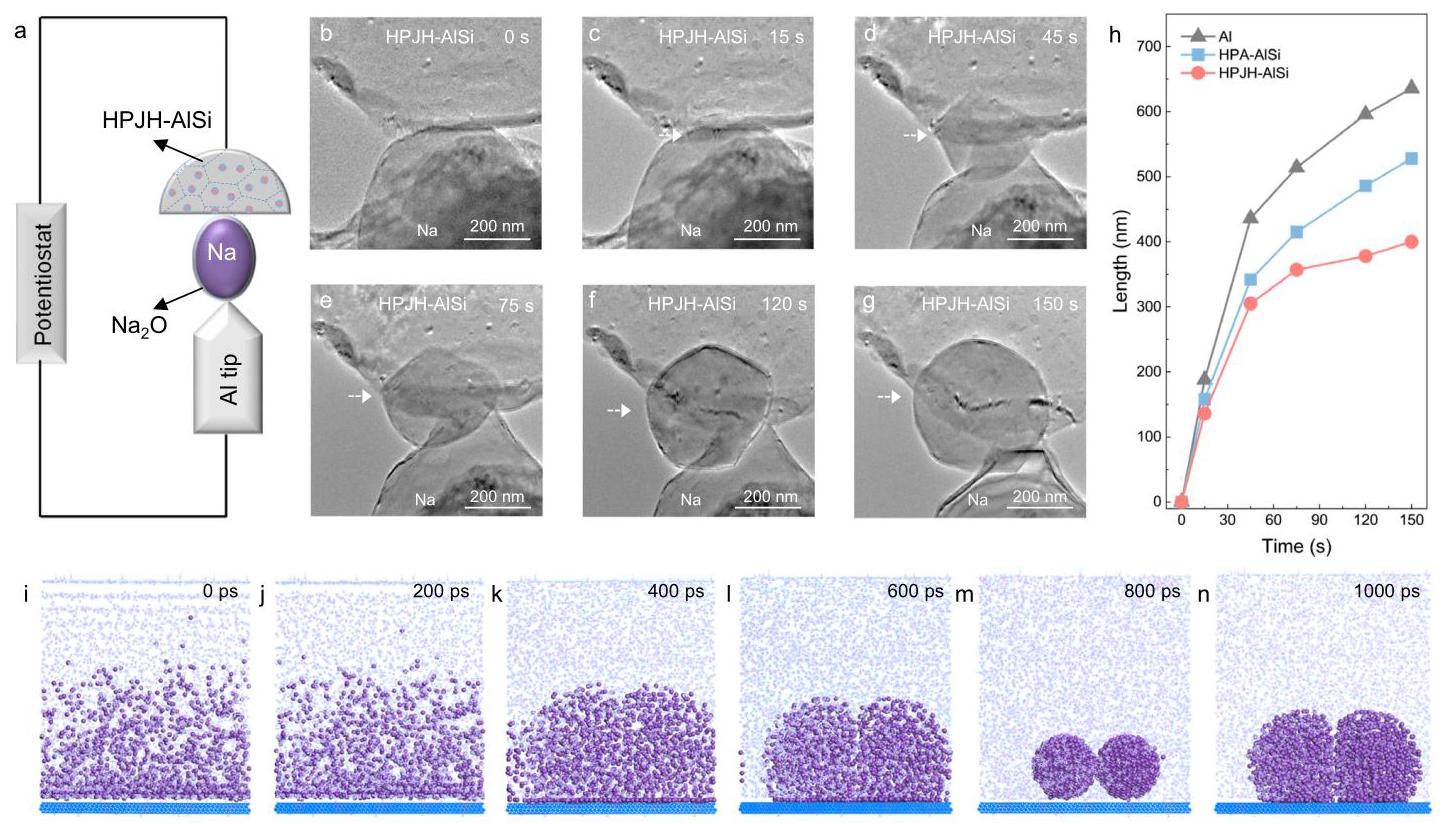

图3 | 钠沉积的原位分析
图3a展示了电化学沉积装置示意图。图3b-g是钠在HPJH-AlSi集流体上沉积的时间序列TEM图像。图3h是不同基底上钠尺寸随时间变化的曲线。图3i-n是MD模拟显示的钠在HPJH-AlSi上沉积的时间演化。
原位TEM显示HPJH-AlSi上钠形成球形并逐渐增大,而HPA-AlSi和Al上形成枝晶。MD模拟证实HPJH-AlSi表面钠原子形成球形结构,而其他表面形成枝晶或柱状结构。

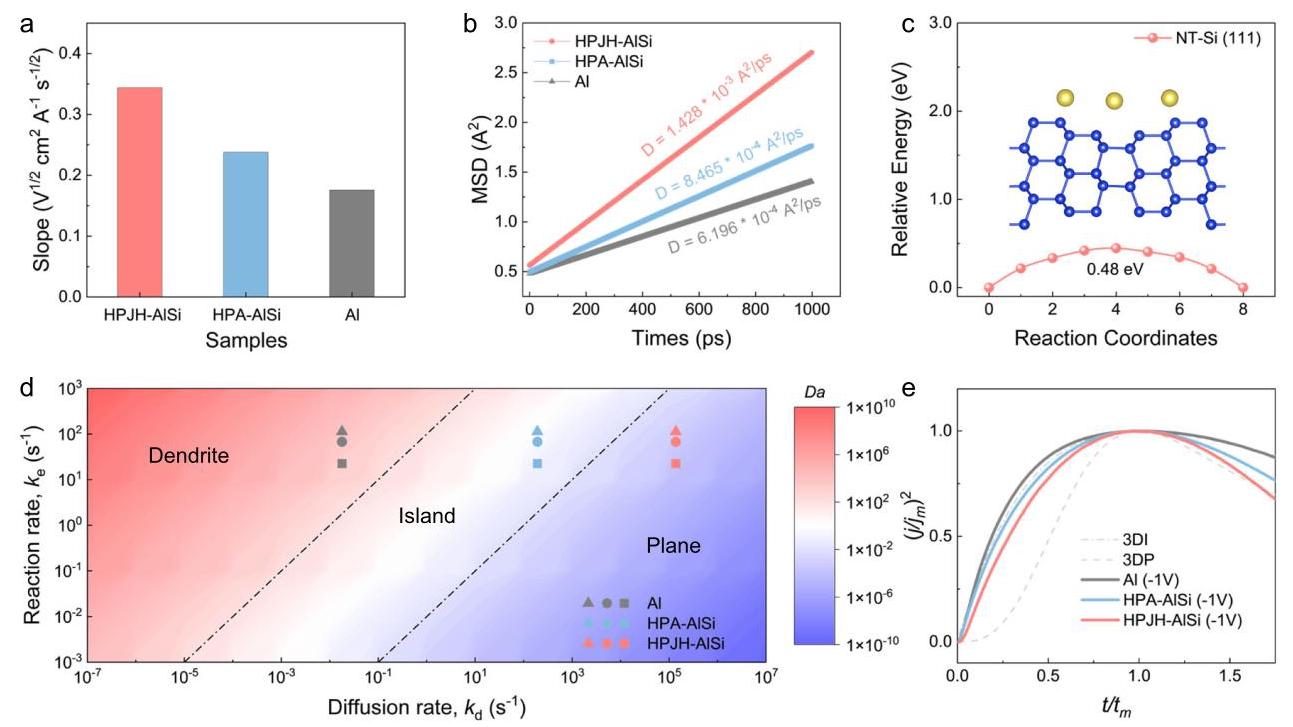

图4 | 亲钠机制
图4a是LSV峰值电流与扫描速率线性关系的斜率值。图4b是Na在不同集流体上的MSD模拟。图4c是Na在NT-Si上扩散路径和计算的能量分布。图4d是沉积形貌相图作为Damköhler数的函数。图4e是使用Al、HPA-AlSi和HPJH-AlSi集流体的钠电池的t/tm和(j/jm)²与理论3D模型的比较。
HPJH-AlSi具有更高的钠扩散系数,扩散势垒较低(0.48 eV),Damköhler数远小于1,表明反应控制沉积,促进球形沉积。

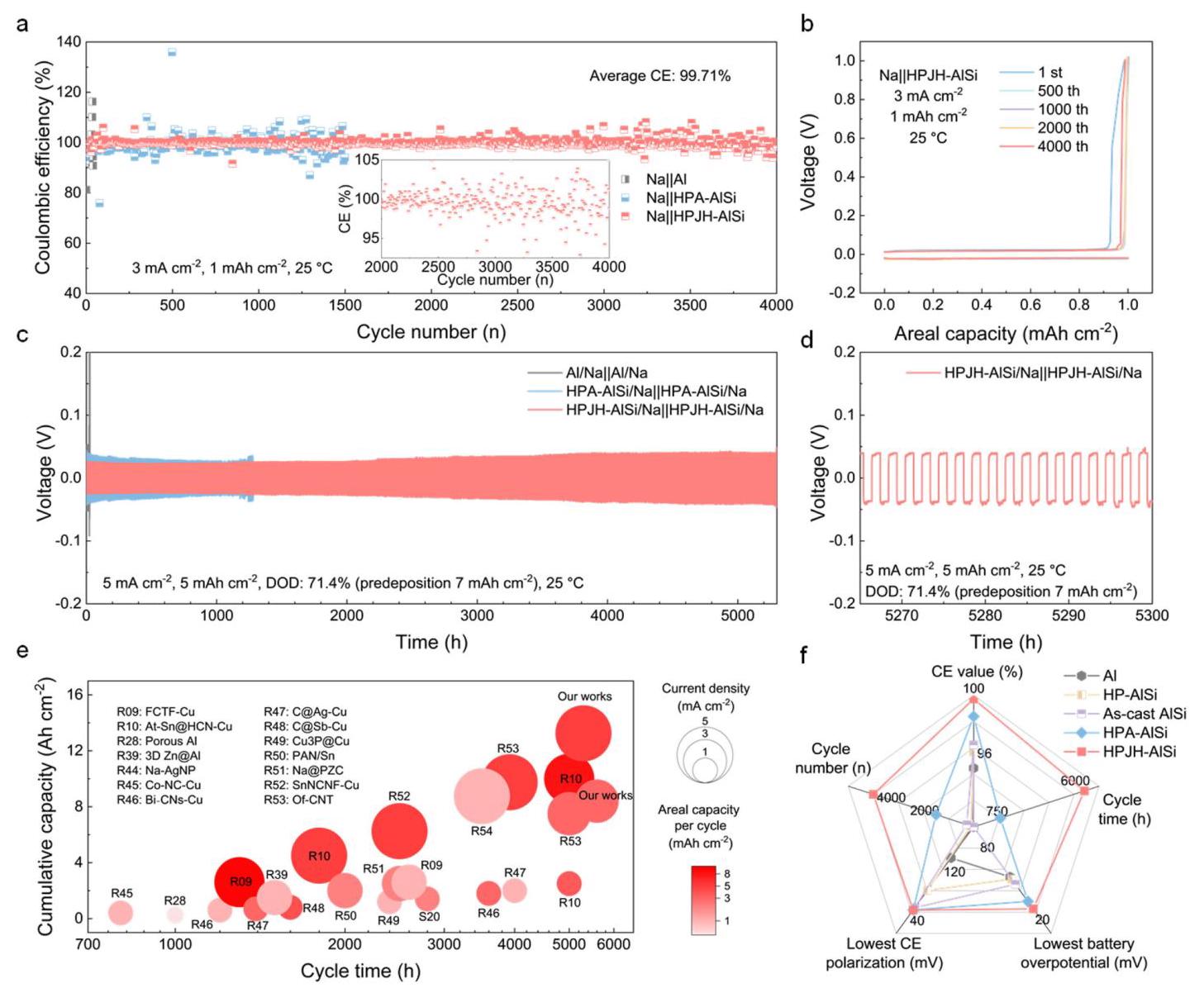

图5 | 不对称和对称电池性能
图5a是不同集流体上钠沉积/剥离的库仑效率。图5b是HPJH-AlSi在3 mA cm⁻²和1 mAh cm⁻²下的电压-容量曲线。图5c是不同集流体组装的对称电池在5 mA cm⁻²和5 mAh cm⁻²下的电压曲线。图5d是HPJH-AlSi对称电池在5265至5300小时的选择周期放大视图。图5e是近期钠对称电池的累积容量和沉积/剥离时间比较。图5f是不同集流体的五种主要电化学性能雷达图。
HPJH-AlSi集流体表现出高库仑效率(99.71%)和长循环寿命(5300小时),累积容量达13.25 Ah cm⁻²,优于其他集流体。

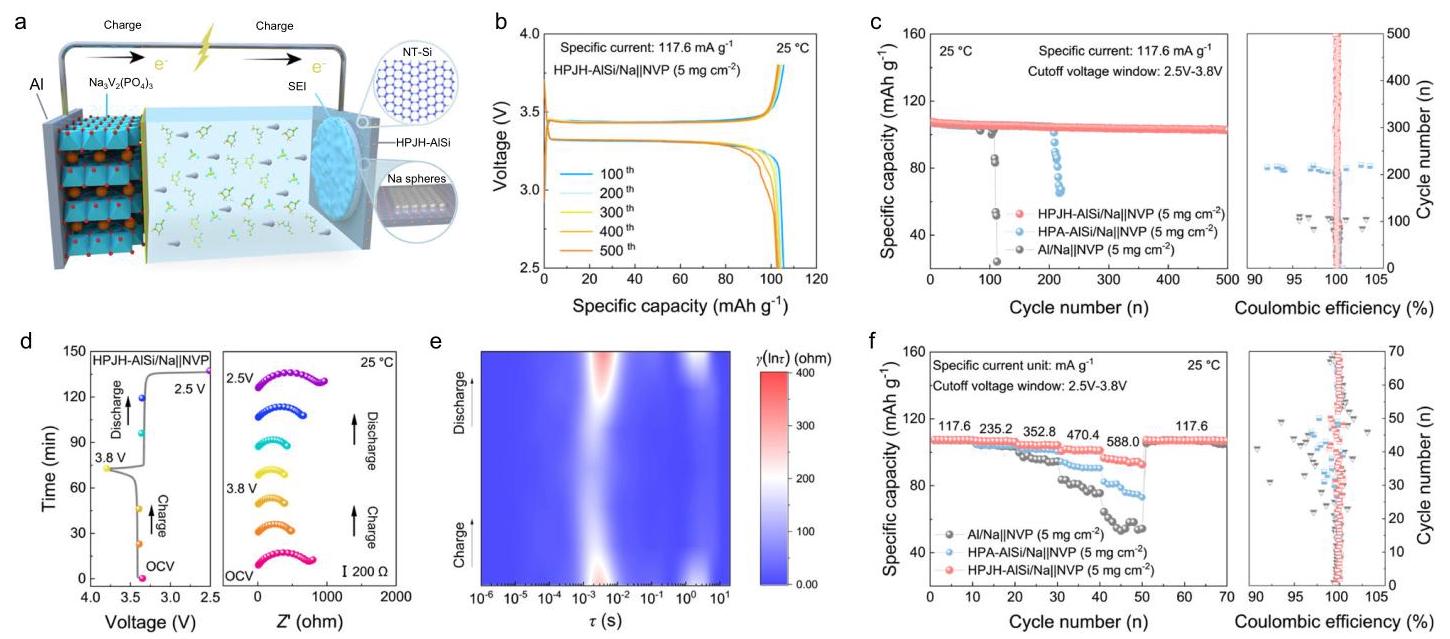

图6 | 全电池性能
图6a是全电池内部结构示意图。图6b是HPJH-AlSi/Na || NVP电池在117.6 mA g⁻¹下的典型电压曲线。图6c是不同全电池的长期循环稳定性和相应库仑效率。图6d是HPA-AlSi/Na || NVP的原位EIS结果。图6e是HPJH-AlSi/Na || NVP计算的DRT结果等高线图。图6f是不同全电池的倍率性能和相应库仑效率。
HPJH-AlSi/Na || NVP全电池表现出低极化电压、高比容量和优异循环稳定性(500次循环后容量保持率95.4%),以及良好的倍率性能。
