Ivo Bardarova, b, Desislava Yordanova Apostolovaa, Pedro Martinsb, Ivo Angelovc, Francisco Ruiz-Zepedab, Ivan Jermanb, Matevž Dulard, Dušan Strmčnikb, Boštjan Genorioa, b
a 卢布尔雅那大学化学与化学技术学院,斯洛文尼亚
b 国家化学研究所材料化学系,斯洛文尼亚
c 西南大学"Neofit Rilski"工程学院,保加利亚
d 卢布尔雅那大学机械工程学院,斯洛文尼亚

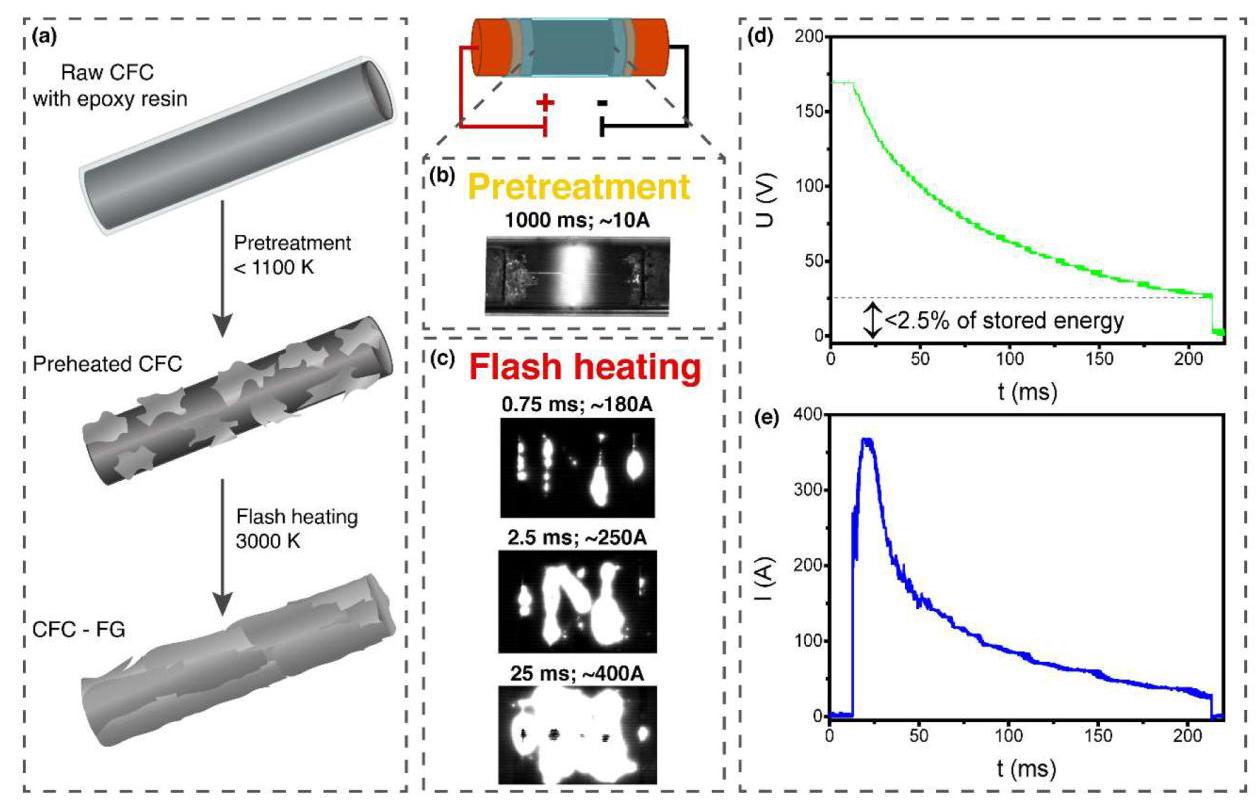

图1. (a) CFC-FG两步合成示意图:(b) 预处理阶段的高速摄影截图;(c) 闪焦耳加热阶段不同时间点的高速摄影截图;(d) FJH过程中电容组电压放电曲线;(e) FJH脉冲期间通过样品的电流曲线
研究通过两步法成功合成了CFC-FG。预处理阶段(10A,10s)均匀热解环氧树脂,而闪蒸阶段(200ms,400A)则呈现不均匀加热特性,低电导率区域出现局部过热。优化后的参数(Vcap=175V,tpulse=200ms,Rsample~1Ω)确保了样品制备的高重现性。

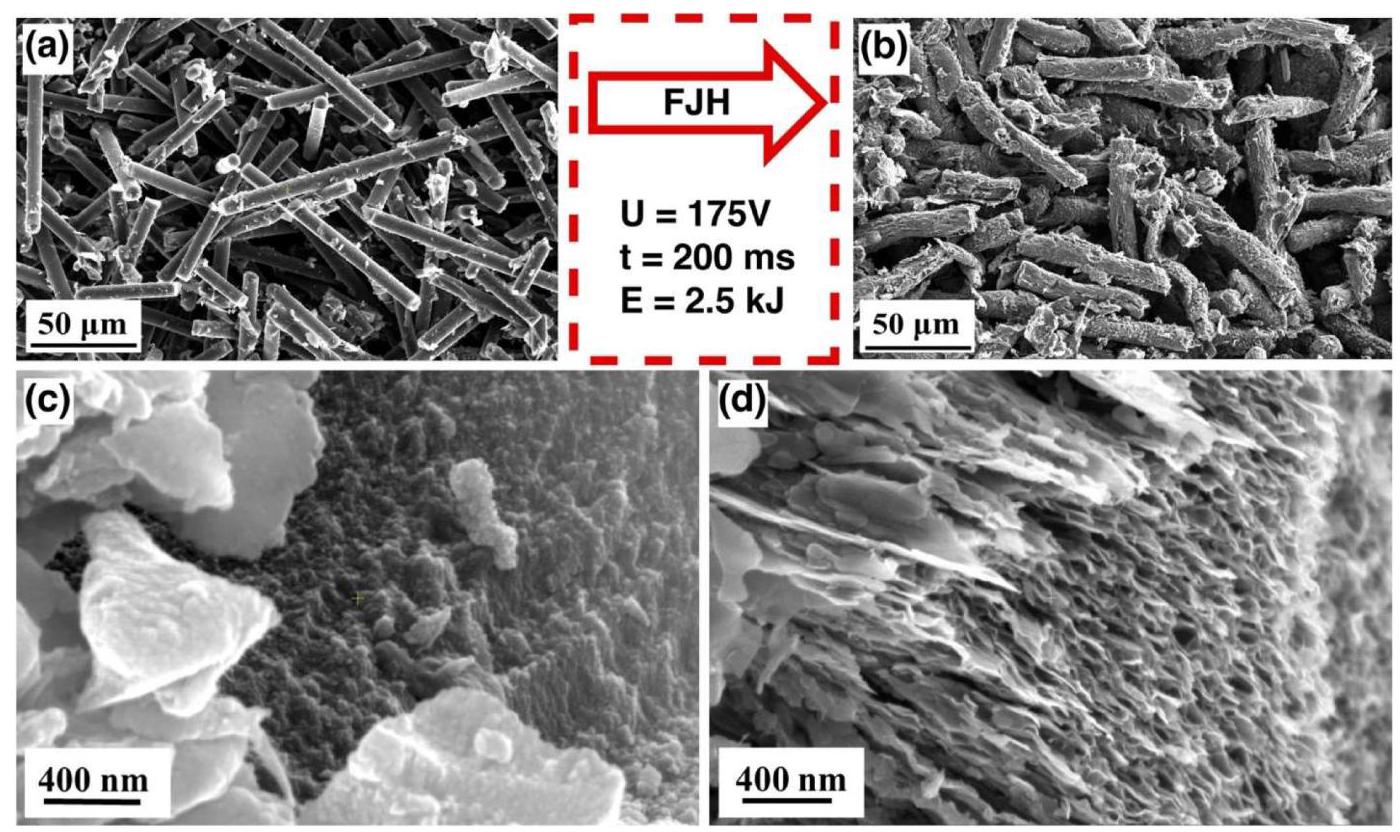

图2. (a) 预处理后CFC的SEM图像;(b) CFC-FG的SEM图像;(c) 高倍率下预处理CFC的SEM图像;(d) 高倍率下CFC-FG的SEM图像
SEM分析表明,预处理后碳纤维形态得以保留,但树脂基质热解形成不规则颗粒附着在纤维上。经过FJH处理后,纤维形态发生显著变化,呈现出剥离和皱褶的纹理,具有明显的层状大孔隙结构。高倍率下可见分层石墨烯多层结构,这些层间松散排列,具有大量空隙,显著增加了材料孔隙率和比表面积。

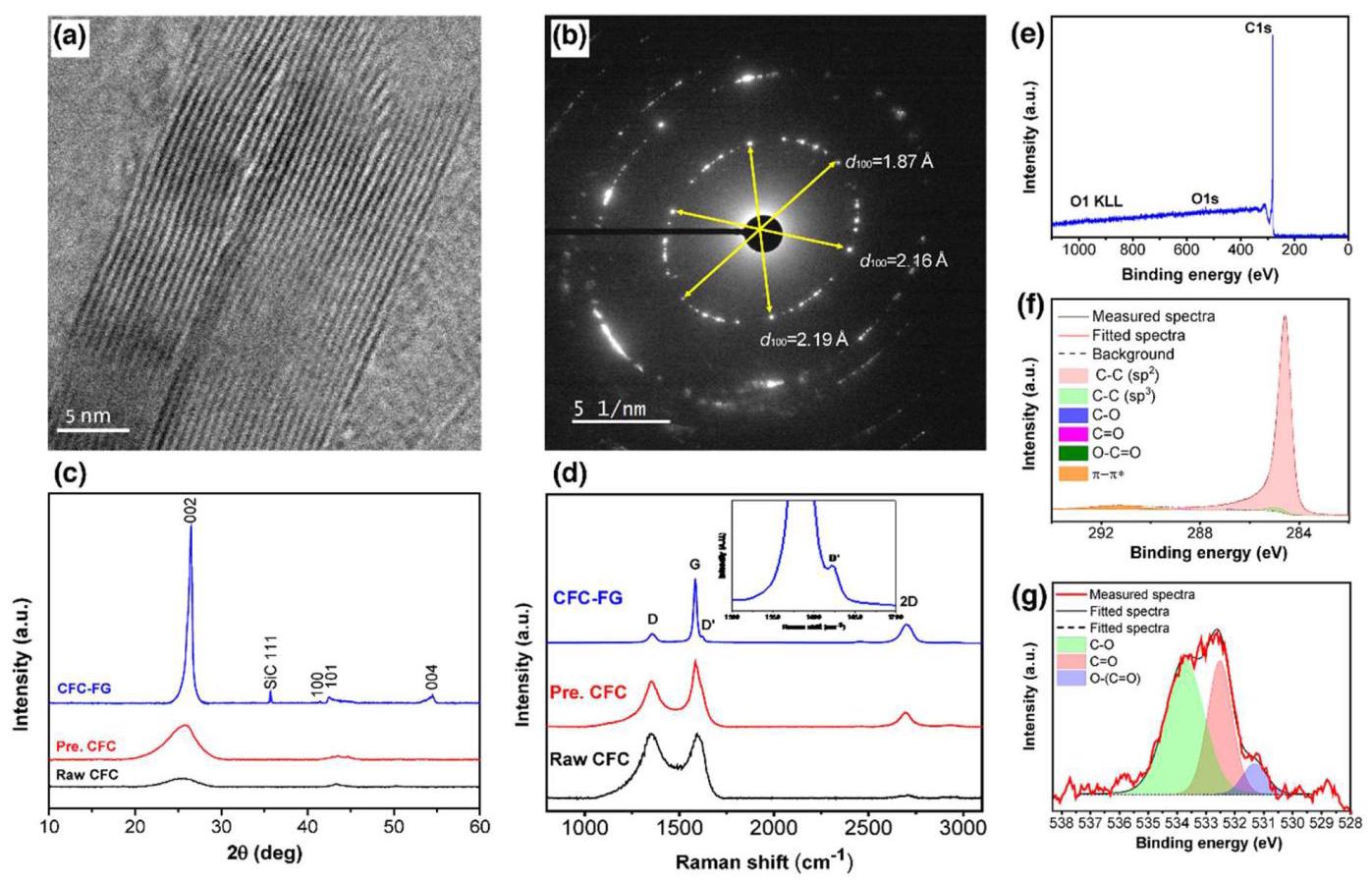

图3. (a) CFC-FG的STEM明场图像;(b) CFC-FG的SAED图;(c) 材料的XRD图谱;(d) 材料的拉曼光谱;(e) CFC-FG的XPS全谱;(f) CFC-FG的C 1s核心能级谱;(g) CFC-FG的O 1s核心能级谱
TEM分析显示CFC-FG具有特征性的层状结构,SAED图中明显的椭圆形衍射环证实了其涡轮层状特性。XRD分析显示层间距d002为0.346nm,大于理想石墨的0.3354nm,进一步证实了涡轮层状结构。(002)衍射峰的不对称性也表明存在旋转无序。
拉曼光谱显示CFC-FG具有明显的D峰(~1350cm⁻¹)、G峰(~1580cm⁻¹)和2D峰(~2700cm⁻¹),I2D/G比为0.3。特别值得注意的是在~1620cm⁻¹处观察到了明显的D'峰,这与高缺陷密度和锯齿形构型的石墨烯边缘有关。XPS分析表明CFC-FG具有高纯度,碳含量为99.4at.%,氧含量仅为0.54at.%,且氧官能团含量极低。

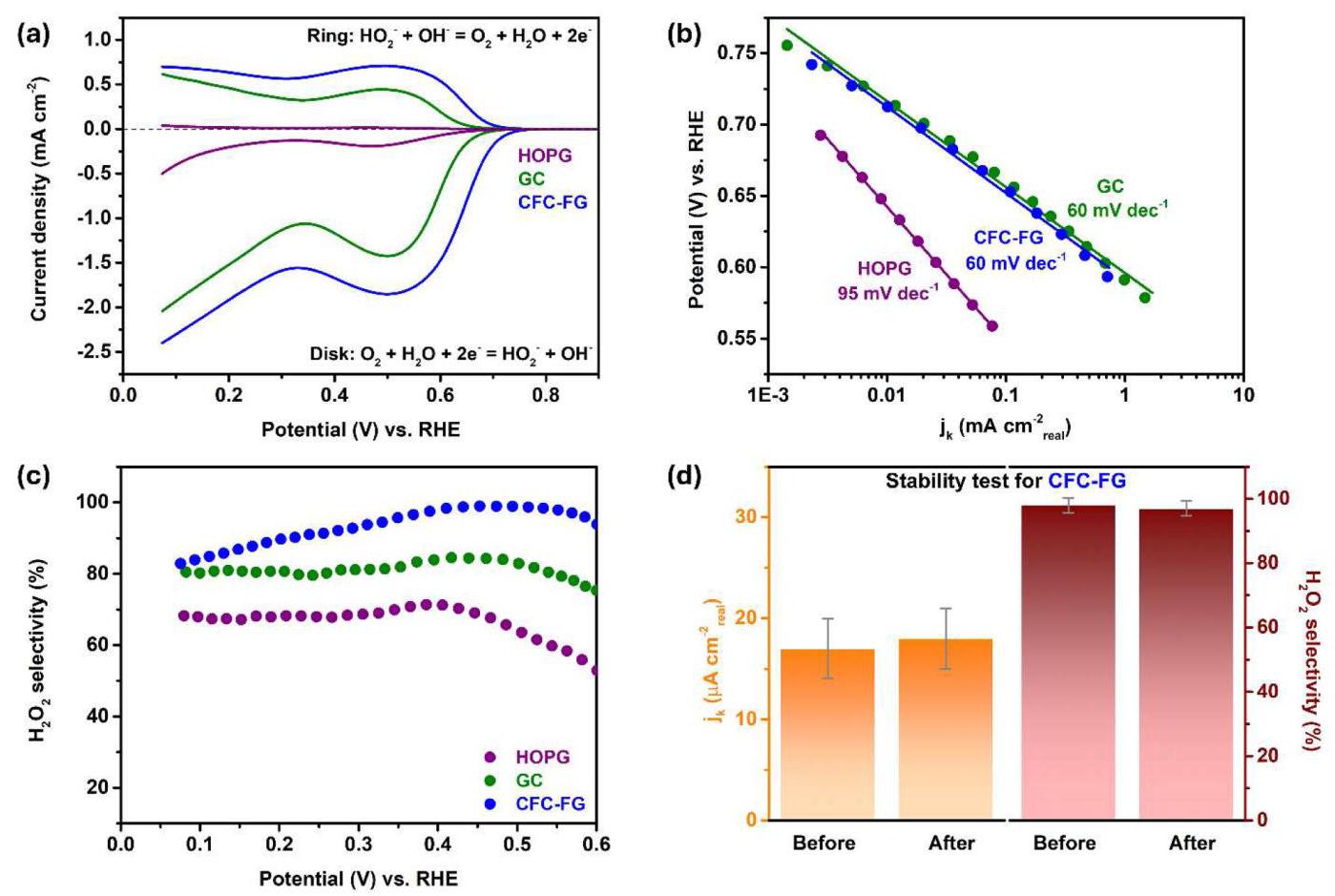

图4. RRDE电化学评估:(a) ORR极化曲线和同时检测的过氧化氢物种;(b) 塔菲尔图及其斜率;(c) 各电催化剂的H₂O₂选择性;(d) CFC-FG电催化剂稳定性测试前后的活性和选择性对比
CFC-FG在0.1M KOH电解液中表现出优异的ORR活性,具有最高的电流密度和最低的过电位。其本征活性与玻碳(GC)相当,但远高于高取向热解石墨(HOPG)。更重要的是,CFC-FG在0.55V至0.25V vs. RHE电位范围内表现出近100%的H₂O₂选择性,显著优于GC(~80%)和HOPG(~70%),也优于此前报道的大多数碳基(非金属)电催化剂。
在0.55V vs. RHE电位下进行25小时稳定性测试后,CFC-FG的活性和选择性基本保持不变,表明其表面在H₂O₂电合成操作条件下不易发生显著的化学和结构变化。这种高稳定性可能归因于其涡轮层状石墨结构,这是一种热力学稳定的碳同素异形体。
CFC-FG优异的电催化性能可归因于其独特的缺陷丰富结构、存在的氧官能团以及石墨烯片之间的旋转无序或错位,这些特性增加了涡轮层状石墨烯的层间距。拉曼光谱中明显的D'峰和SAED中的椭圆形图案这些罕见特征可能对其催化性能有重要影响。
