材料: 使用金属氯化物 precursors（如CuCl₂·2H₂O、CoCl₂·6H₂O、NiCl₂·6H₂O）、氨硼烷（AB）、碳纳米球等，均从Aladdin Chemical Co. Ltd购买。
碳支持体制备: 碳纳米球在CO₂流中于800°C活化1小时，获得CO₂活化碳纳米球（CAC）。
催化剂制备: 采用快速碳热冲击（CTS）方法：将金属 precursor 溶液与CAC混合，涂覆在碳布上，通过电容放电实现高温热冲击，形成中熵合金纳米粒子（MEA NPs）。具体参数：放电电压16V，金属负载量0.15 mmol。
表征: 使用SEM、TEM、XRD、XPS、BET等方法分析微观形貌、结构、元素分布和比表面积。
催化实验: 在30°C下进行氨硼烷甲醇解反应，测量氢生成量，计算TOF值和活化能。
理论计算: 使用密度泛函理论（DFT）计算d带中心、能垒和电子结构，优化合金组分。
内容: 图1a展示了金属NPs@CAC催化氨硼烷甲醇解的机制，包括O-H和B-H键的活化。图1b和1c显示了甲醇和AB分子的d轨道PDOS谱。图1d比较了CuCoNi、CoNi、CuNi和Ni合金的DOS，以及甲醇和AB分子的静电势分布图。
分析结果: DFT计算表明，CuCoNi合金的d带中心位于AB的HOMO和甲醇的LUMO之间，促进了电子转移，从而提高了催化效率。Ni在CuCoNiMEA中主要 facilitate 电子转移，催化活性顺序为Ni > Co > Cu。

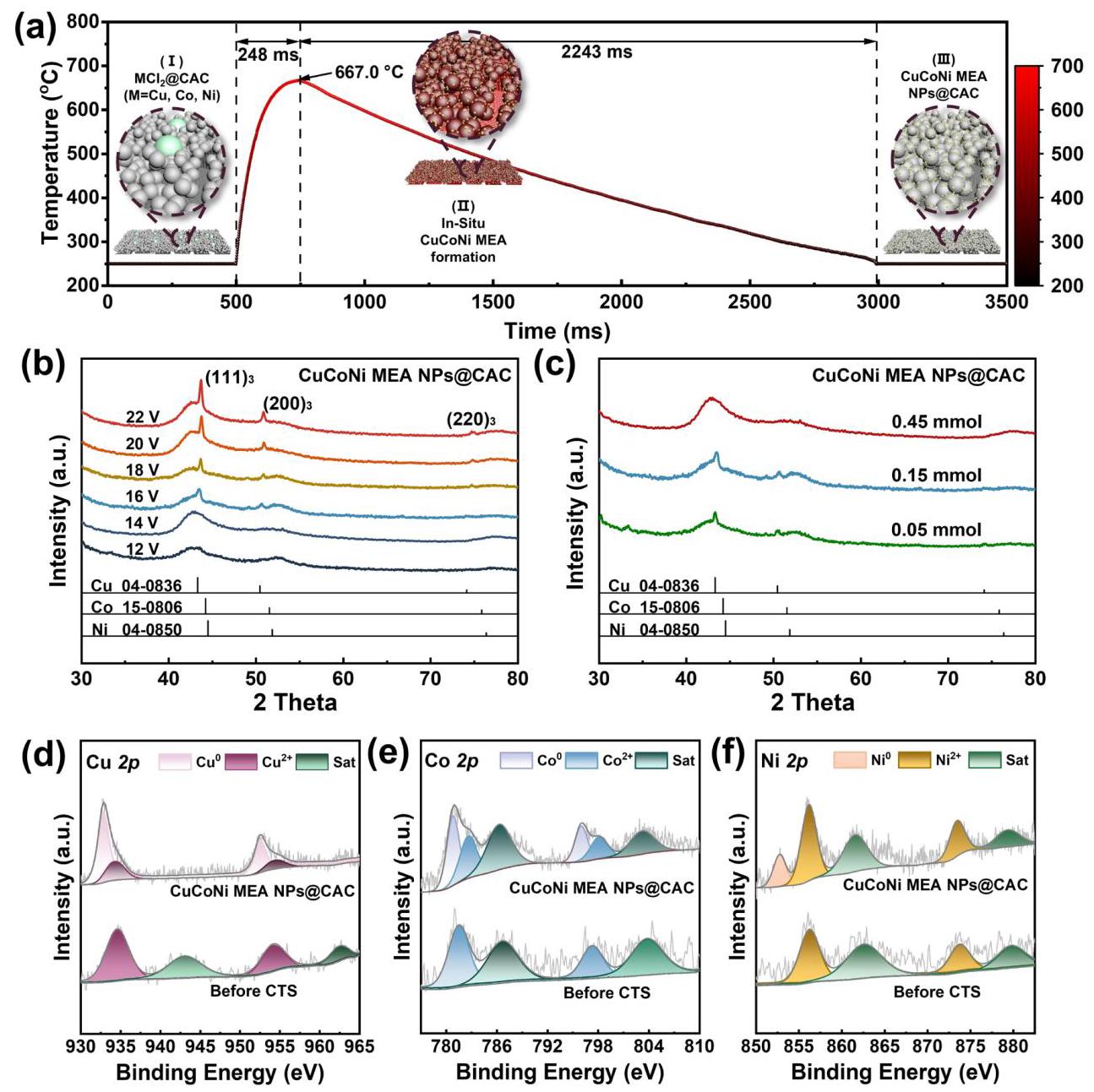

内容: 图2a显示了CTS过程的温度-时间曲线，插图为CuCoNi MEA NPs@CAC生成示意图。图2b展示了不同放电电压下制备的CuCoNi(0.15) MEA NPs@CAC的XRD图谱。图2c显示了16V下不同金属负载量的XRD图谱。图2d-2f为Cu 2p、Co 2p和Ni 2p的XPS光谱。
分析结果: 放电电压16V时，XRD显示FCC单相CuCoNi MEA的形成。XPS证实金属元素从二价变为零价，表明合金成功合成。金属负载量影响合金形成，0.15 mmol为最优。
内容: 图3a-b为CuCoNi MEA NPs@CAC的SEM和TEM图像。图3c为HR-TEM图像，显示晶格间距。图3d-f为不同金属负载量的HAADF-STEM图像和尺寸分布图。图3g-j为EDS映射，显示Cu、Co、Ni元素分布。
分析结果: TEM显示平均粒径为15.8 nm，EDS映射证实元素均匀分布，摩尔比接近1:1:1。金属负载量影响粒子尺寸和分散性，0.15 mmol时最优。

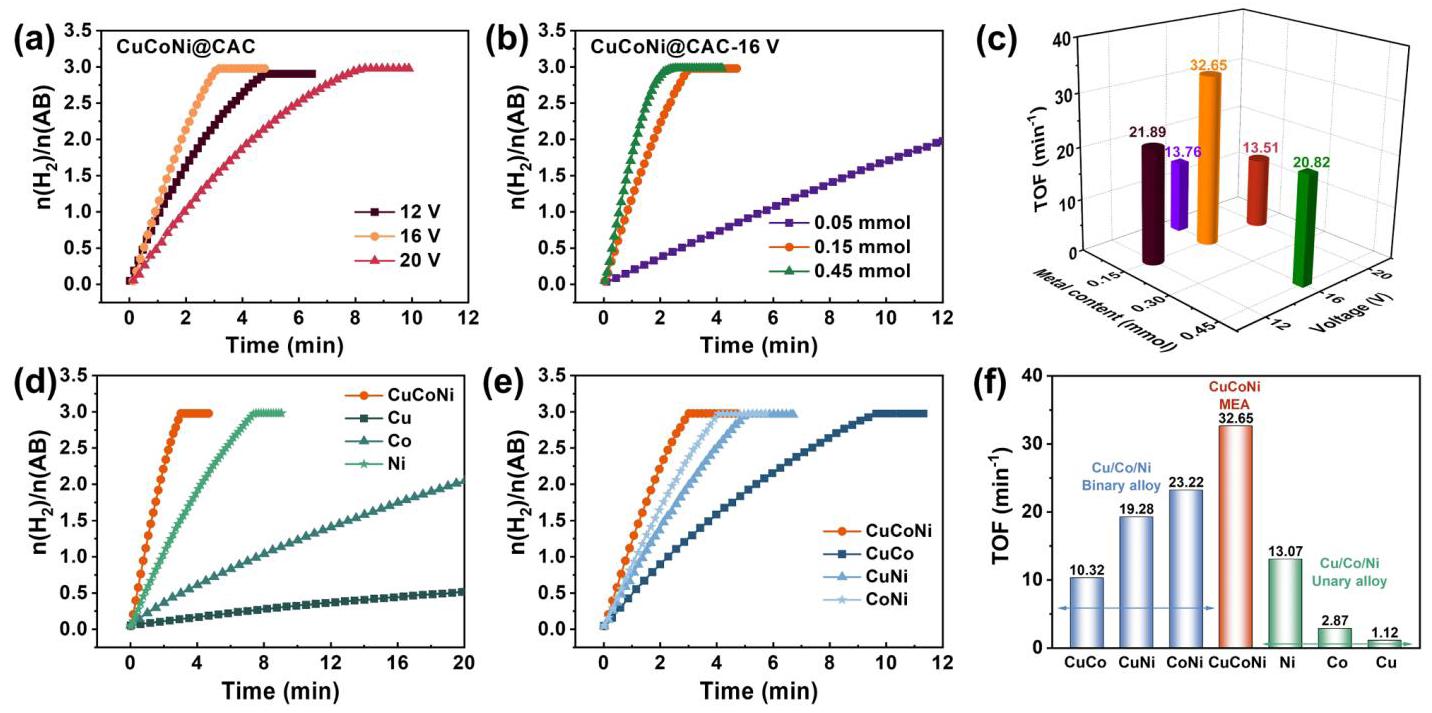

内容: 图4a-c显示了不同放电电压和金属负载量的氢生成曲线和TOF值。图4d-f比较了一元、二元和三元合金的催化性能。
分析结果: CuCoNi MEA NPs@CAC在16V和0.15 mmol时TOF最高（32.65 min⁻¹）。催化活性顺序为CuCoNi > 二元合金 > 一元合金，验证了多组分策略的有效性。

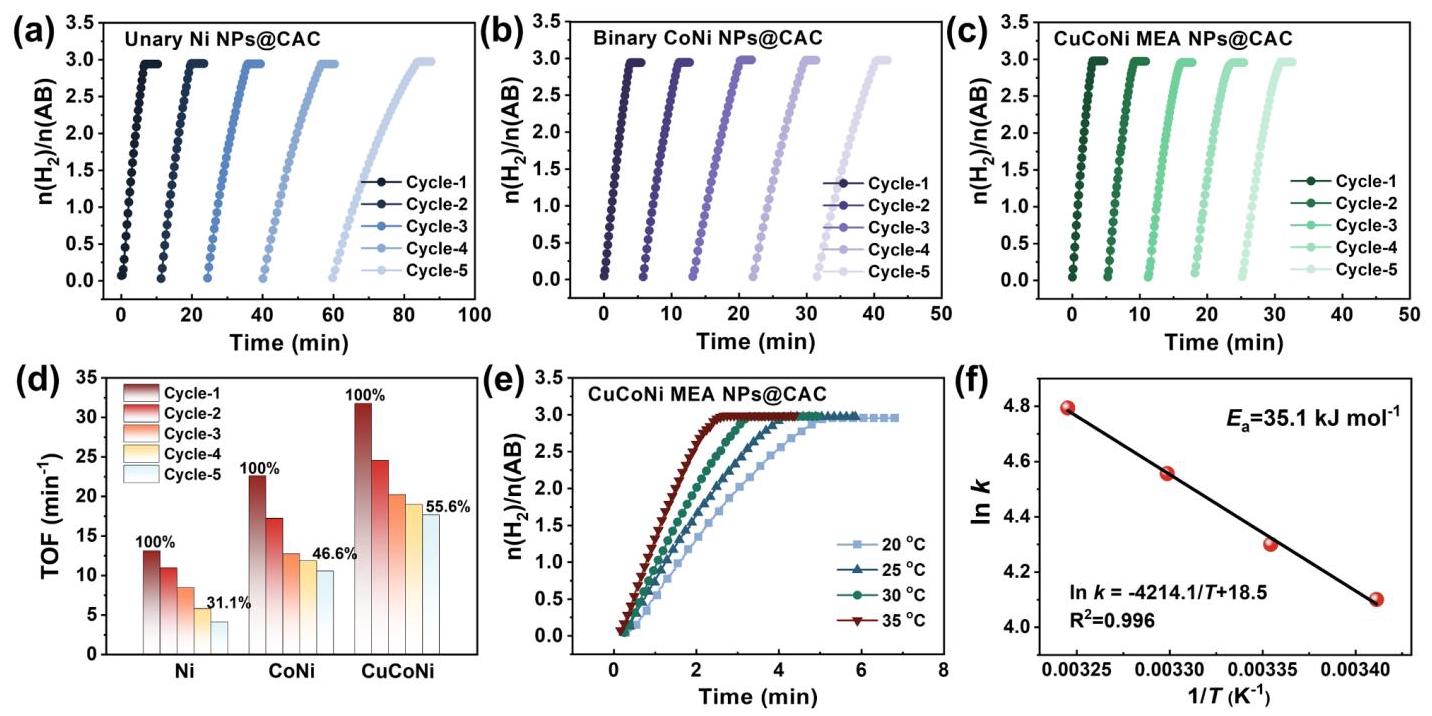

内容: 图5a-c为Ni、CoNi和CuCoNi NPs@CAC的5次循环氢生成曲线。图5d总结了TOF值和残留活性百分比。图5e为不同温度下的氢生成曲线。图5f为Arrhenius图。
分析结果: CuCoNi MEA NPs@CAC循环5次后保留55.6%活性，高于Ni（31.1%）和CoNi（46.6%）。活化能为35.1 kJ/mol，较低，表明高效催化。

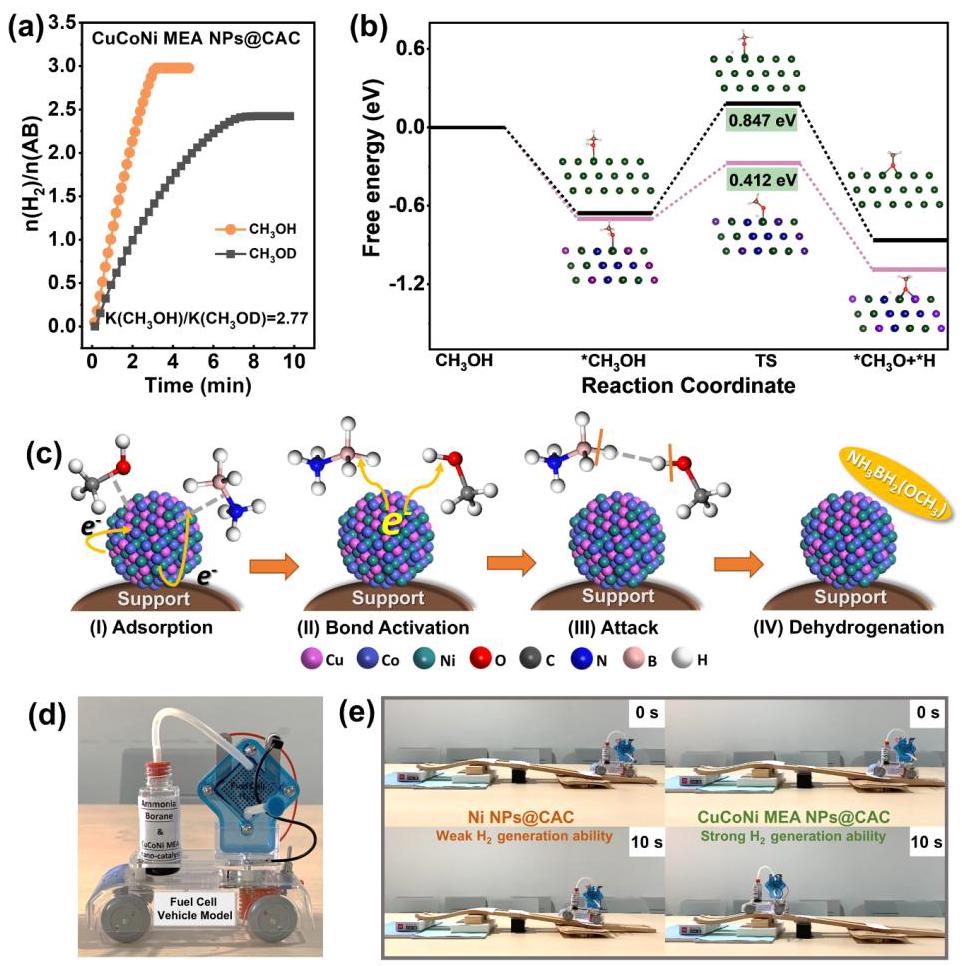

内容: 图6a为同位素实验，使用CH₃OH和CH₃OD。图6b为Ni和CuCoNi催化剂的RDS能垒图案。图6c为 proposed 机制图。图6d为燃料电池车辆模型。图6e为性能比较。
分析结果: 同位素实验表明O-H键断裂为RDS。CuCoNi的能垒（0.412 eV）低于Ni（0.847 eV），证实 superior 催化动力学。CuCoNi催化剂使车辆在10秒内加速上坡，展示了实际应用潜力。
