Ultrafast Joule Heating Processing of Lunar Soil Minerals for Water Electrolysis

月球土壤矿物的超快焦耳加热处理用于水电解

第一作者: Yuan Zhong, Yuanhao Liu

通讯作者: Ran Long, Yujie Xiong

中国科学技术大学

DOI: 10.1021/acsmaterialslett.4c02448

PDF原文

期刊: ACS Materials Letters

发表年份: 2025


论文亮点


研究背景


研究方法


主要结论


图1: 月球土壤模拟物及其矿物组分的表征与HER性能

图1

图1: (a) SC-071D、SC-080和CE-5月球土壤模拟物的照片;(b) 月球土壤模拟物的XRD图谱;(c-d) 月球土壤模拟物(c)和所含矿物组分(d)的LSV曲线;(e-g) 辉石的XRD图谱(e)、HRTEM图像(f)和EDS元素分布图(g)

分析结果: 月球土壤模拟物的组成和粒径分布与典型阿波罗样品匹配。电化学测试表明,SC-071D模拟物具有较低的HER过电位(712.5 mV @ 10 mA cm⁻²)。在筛选的矿物组分中,辉石表现出最优的催化活性(641.5 mV @ 10 mA cm⁻²)。HRTEM图像显示清晰的晶格条纹,面间距为0.294 nm,与辉石的(310)晶面一致。EDS mapping显示元素分布均匀。


图2: 超快焦耳加热方法烧结月球土壤矿物

图2

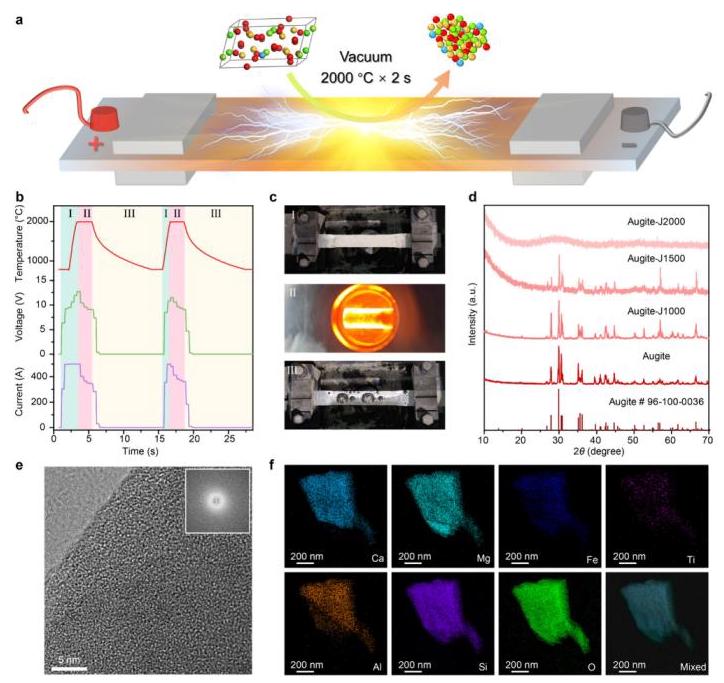

图2: (a) 使用超快焦耳加热方法烧结月球土壤矿物的示意图;(b) 过程中的温度、施加电流和电压;(c) 焦耳加热系统的光学图像;(d) 辉石和辉石-JX的XRD图谱;(e) 辉石-J2000的HRTEM图像,插图为快速傅里叶变换图案;(f) 辉石-J2000的Ca、Mg、Fe、Ti、Al、Si和O元素EDS mapping图像

分析结果: 超快焦耳加热方法利用毫秒级电流脉冲实现快速加热和淬火。随着烧结温度升高,辉石的结晶度显著降低,在2000°C时完全转变为非晶基质。HRTEM和FFT分析证实了非晶结构的形成。EDS mapping显示元素分布均匀,表明形成了均匀的非晶基质。这种非晶转变是由于快速加热和淬火过程中原子被"冻结"在液态时的位置,无法结晶成核所致。


图3: 烧结矿物的电化学性能

图3

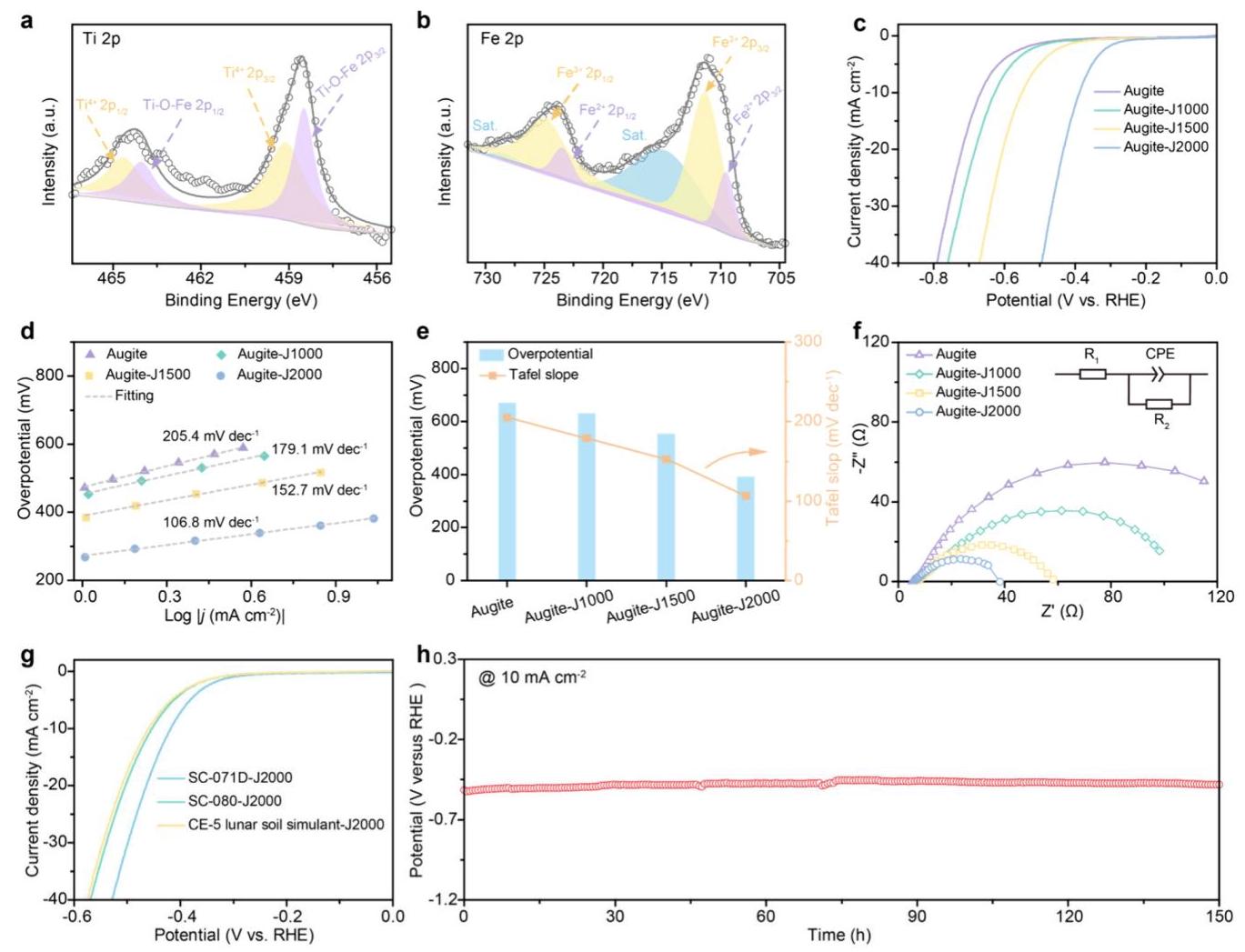

图3: (a-b) 辉石-J2000的Ti 2p (a)和Fe 2p (b)高分辨率XPS光谱;(c-d) 辉石和辉石-JX在0.5 M H₂SO₄中的LSV极化曲线(c)和相应的塔菲尔图(d);(e) 辉石和辉石-JX在10 mA cm⁻²电流密度下的过电位和塔菲尔斜率比较;(f) 辉石和辉石-JX的奈奎斯特图,插图为等效电路图;(g) 经2000°C焦耳加热冲击后月球土壤模拟物的LSV极化曲线;(h) CE-5月球土壤模拟物-J2000在10 mA cm⁻²电流密度下的稳定性测量

分析结果: XPS分析表明,烧结后Ti和Fe的结合能发生负移,Ti 2p光谱在458.48 eV处出现Ti-O-Fe²⁺特征峰,Fe 2p光谱中出现Fe²⁺峰,表明形成了新的化学键和价态降低。电化学测试显示,随着烧结温度升高,HER性能显著改善,辉石-J2000表现出最低的过电位(389.0 mV @ 10 mA cm⁻²)和塔菲尔斜率(106.8 mV dec⁻¹)。EIS分析表明烧结样品具有更低的电荷转移电阻。直接烧结的月球土壤模拟物也表现出相似的HER性能,且CE-5模拟物-J2000在150小时稳定性测试中保持良好性能。


图4: 太阳能驱动水电解系统

图4

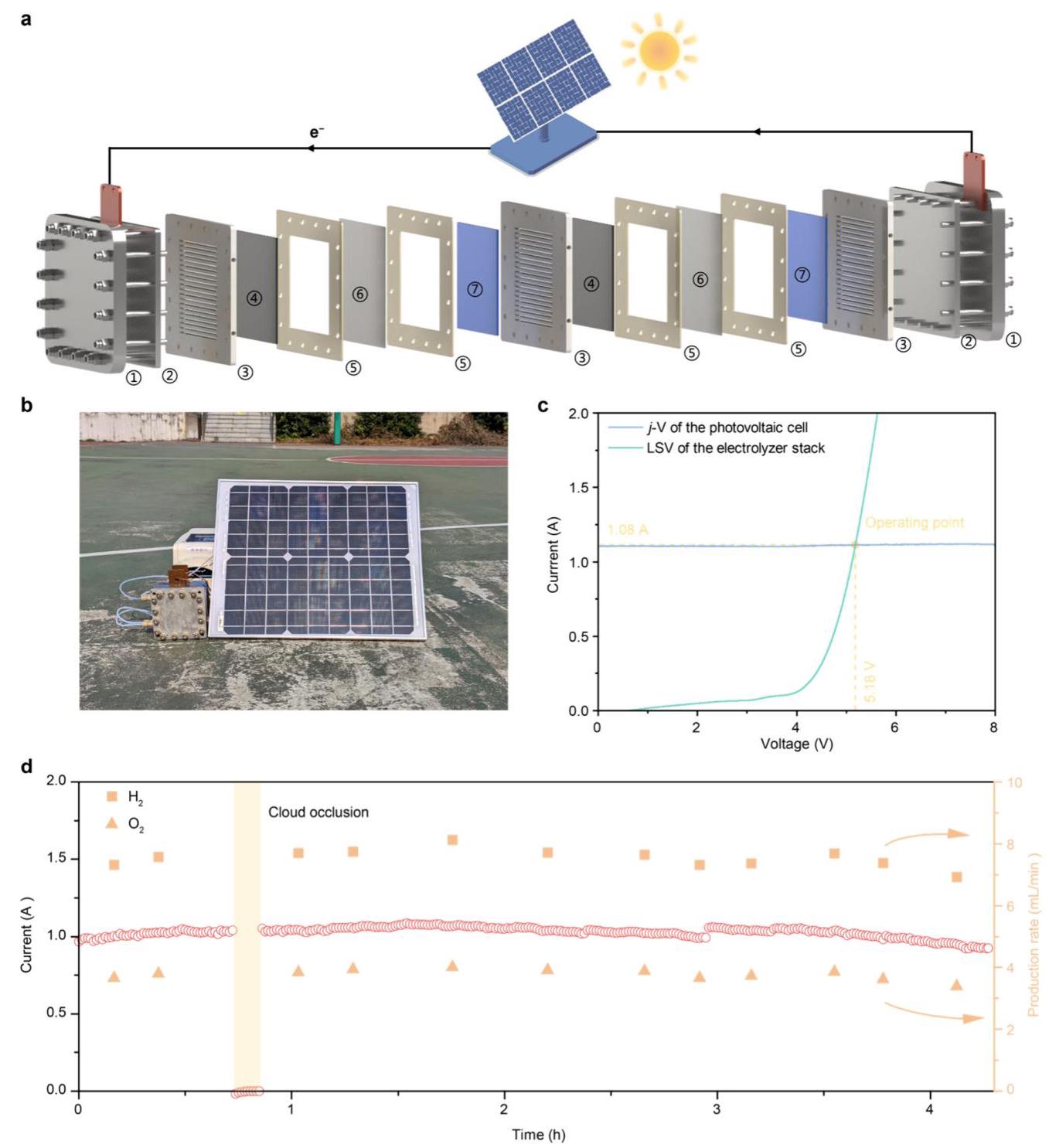

图4: (a) 电解槽堆中水电解示意图,由光伏电池驱动;(b) 使用CE-5月球土壤模拟物-J2000作为催化剂的太阳能驱动水电解堆照片;(c) 光伏和电催化J-V行为;(d) 光伏电池驱动的电化学系统稳定生产氢气和氧气的演示

分析结果: 组装了使用烧结CE-5月球土壤模拟物作为催化剂的电解槽堆,并采用光伏电池收集太阳能为电解模块供电。在合肥晴朗天气条件下(68 mW cm⁻²),光伏电池的开路电压为23.40 V,短路电流为1.10 A。集成系统在约5.18 V电压和约1.08 A电流下实现了稳定的氢气(∼7.54 mL/min)和氧气(∼3.77 mL/min)生产,展示了该系统在外太空原位资源利用中的高度实用性。
