Innovative Heating for the Nano Age: Exploring the Potentials of Carbothermal Shock

纳米时代的创新加热：探索碳热冲击的潜力

第一作者: Jingyun Zou
所属大学: 待补充

通讯作者: Lixing Kang
所属大学: 待补充

DOI号: 待补充

期刊名称: 待补充

发表年份: 2024年

论文亮点

            碳热冲击（CTS）技术提供超高温（高达4000K）和超快加热/冷却速率（10^5 K/s），为纳米材料合成和改性提供了创新方法
CTS具有高效率、低成本、高可控性和环保特性，支持大规模纳米材料制造和绿色应用

研究背景

纳米材料和微纳器件的快速发展对加热技术提出了更高要求，需要高效率、低成本、高可控性的加热方法
传统加热技术（如管式炉）加热速率慢，无法实现快速温度变化，限制了纳米材料的可控生长和快速制备
碳热冲击（CTS）技术源自传统电加热，能够满足纳米时代对加热技术的多方面需求，正在高速发展

研究方法

碳热冲击（CTS）技术的实现包括三个主要方面：

1. 支持CTS的材料

使用各种导电碳材料作为加热元件，包括碳纳米管（CNT）、石墨烯、还原氧化石墨烯（rGO）、碳纳米纤维（CNF）、碳纤维和碳化生物质（如木材）。这些材料具有高结晶度、低质量密度和低比热容，能够承受超高温并提供超快加热/冷却速率。

2. 产生CTS的电源

两种主要电源方式：

高功率电流：通过调节脉冲电流的值、爬升速率和宽度来控制CTS的最大温度、加热速率和持续时间
微波照射：碳材料作为微波感受器，将电磁能转化为热能，实现均匀加热

3. 监控CTS的方法

准确测量温度过程是关键，包括：

热电偶：适用于低温测量，但响应慢且易受电磁场干扰
红外测温仪：快速测量高温，但响应时间有限
基于光电倍增管阵列的温度检测系统：能实时监测超快温度变化
基于高速相机的比色高温计：能记录温度分布和超快过程

主要结论

CTS能有效改性材料，如还原氧化石墨烯（GO）和提高二维材料（如MoS2）的相变能力，显著改善材料性能
CTS可用于合成各种维度的纳米材料（0D、1D、2D），包括纳米颗粒、单原子和碳纳米管，具有高效率和可控性
CTS在多个领域显示出应用潜力，包括微宏观碳材料的焊接/焊接、陶瓷电解质烧结、锂电池回收、热尖端、执行器和人工肌肉等

图1: 本综述的核心内容示意图

内容描述

该示意图展示了本综述的主要内容和结构，包括CTS技术的实现方法（支持材料、电源和监控方法）以及CTS在不同领域的应用，如纳米材料改性、合成和其他创新应用。

分析结果

此图提供了对CTS技术的全面概述，突出了其多方面的应用潜力。从材料支持到实际应用，CTS技术展现出在纳米科技领域的广泛适用性和创新性，为纳米材料研究和制造提供了新的技术路径。

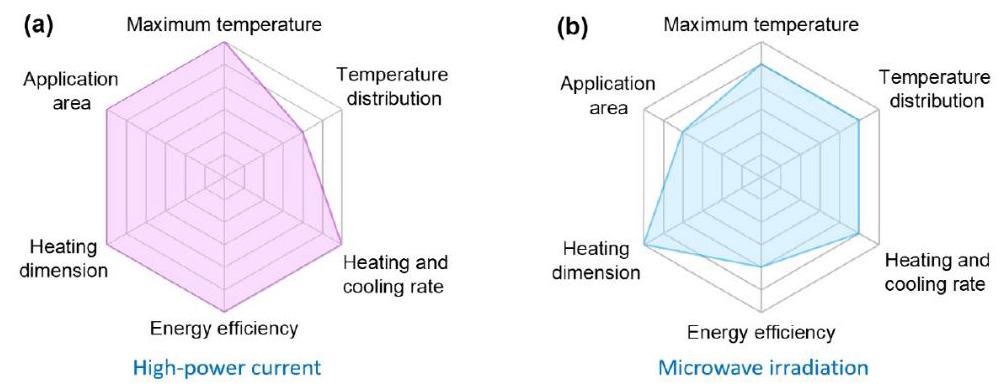

图2: 两种电源的比较

内容描述

该图比较了用于产生CTS的两种主要电源方式：高功率电流和微波照射。展示了各自的优点和缺点，帮助研究者根据具体需求选择合适的电源方式。

分析结果

高功率电流能够实现更高的加热温度和更快的加热速率，但温度分布可能不均匀；微波照射能够提供更均匀的温度分布，但能量效率较低。这种比较为CTS实验设计提供了重要参考，研究者需要根据具体应用场景权衡不同电源的优缺点。

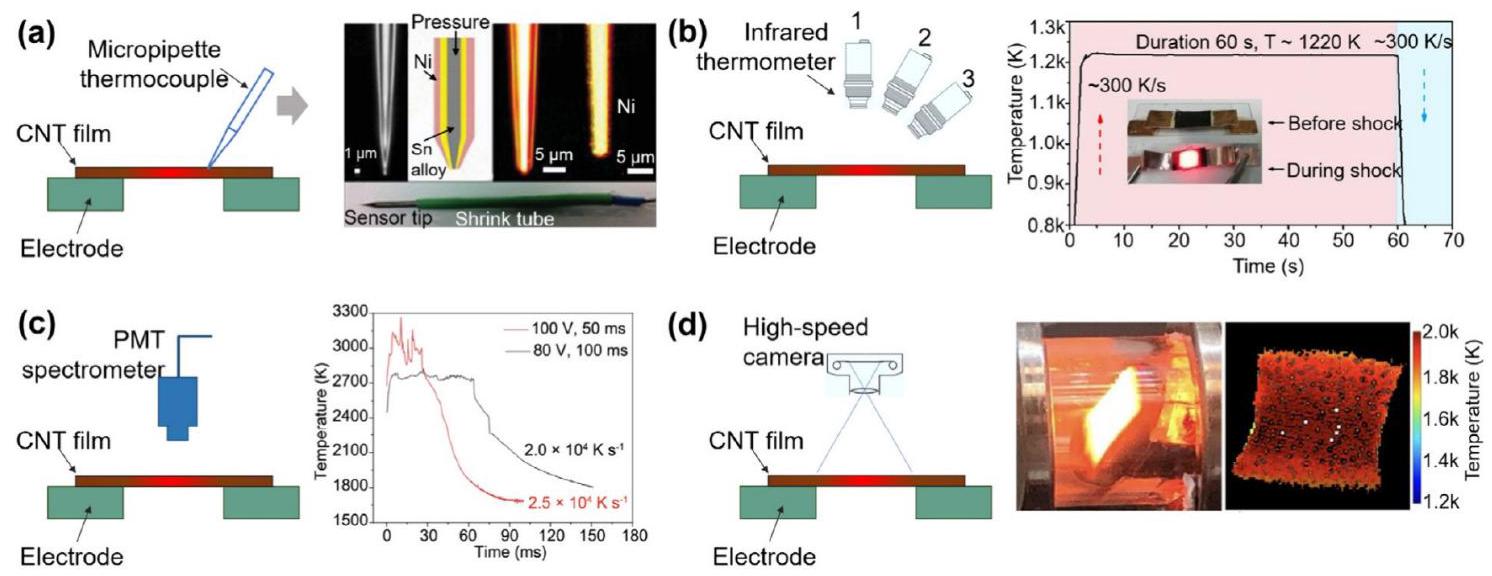

图3: CTS的典型温度监控方法

内容描述

该图展示了四种用于监控CTS温度过程的典型方法：(a)微管热电偶；(b)红外测温仪及检测到的温度演变；(c)基于光电倍增管阵列的温度检测系统及检测到的温度演变；(d)基于高速相机的比色高温计及映射的温度分布。

分析结果

不同的温度监控方法适用于不同的CTS应用场景。接触式方法（如热电偶）适用于低温测量但响应较慢，非接触式方法（如红外测温和比色高温计）能够监测超快温度变化但可能受环境因素影响。选择适当的监控方法对于精确控制CTS过程和确保实验结果的可重复性至关重要。

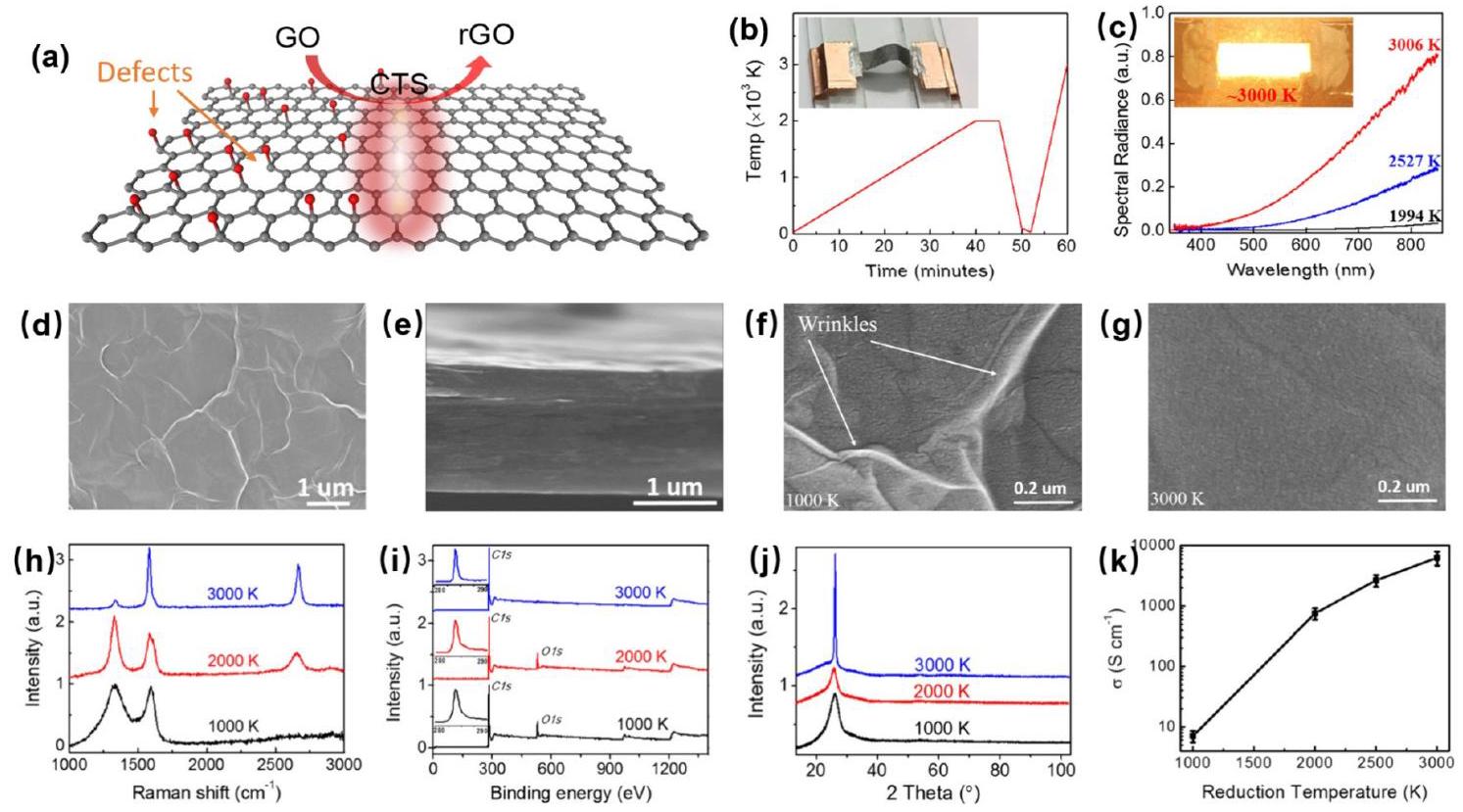

图4: CTS诱导的GO还原

内容描述

该图详细展示了通过CTS实现氧化石墨烯（GO）还原的过程和结果，包括：(a)通过CTS进行GO薄膜的两步还原；(b)CTS过程的温度曲线；(c)不同温度下rGO薄膜的辐射光谱；(d,e)3000K还原的rGO薄膜的SEM图像；(f,g)1000K和3000K还原的rGO薄膜的高分辨率SEM图像；(h)Raman光谱；(i)XPS光谱；(j)XRD图案；(k)不同温度还原的rGO薄膜的室温电导率。

分析结果

CTS能够有效还原GO，随着还原温度的升高，rGO的结晶度提高，氧含量降低，电导率显著增加。在3000K下还原的rGO薄膜表现出最佳的性能，其电导率比1000K还原的样品提高了近一个数量级。这表明CTS是一种高效的GO还原方法，能够制备高性能的rGO材料。

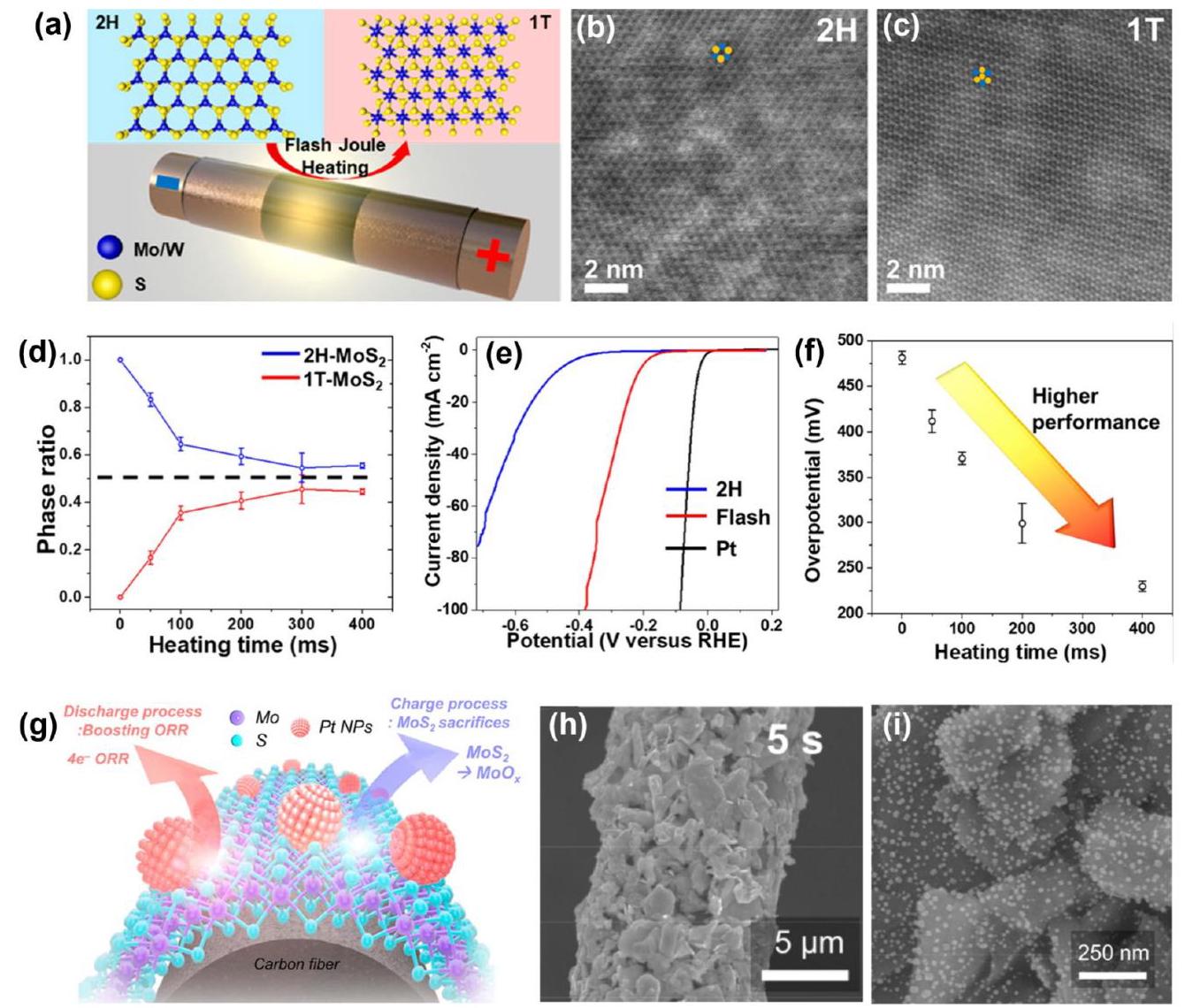

图5: CTS诱导的MoS2相变

内容描述

该图展示了通过CTS实现MoS2从2H相到1T相变的过程和结果，包括：(a)MoS2 2H-1T相变的实验装置示意图；(b)2H-MoS2的原子结构；(c)1T-M
