材料制备: 使用石墨烯氧化物(GO)溶液,通过太阳能还原法制备太阳能还原氧化石墨烯(SRGO)。SRGO粉末与聚偏氟乙烯(PVDF)混合形成墨水,通过浸涂法涂覆在碳纤维(CF)上,制成SRGO-CF。
蒸发器构建: 将SRGO-CF连接到铜带和铜线上,安装在聚苯乙烯泡沫基座上,用于绝缘和结构支持。使用超亲水滤纸作为水传输通道,构建不同高度的SRGO-CF-x蒸发器(x为1-5 cm)。
表征方法: 使用场发射扫描电子显微镜(FESEM)评估表面特性,X射线光电子能谱(XPS)分析元素组成,X射线衍射(XRD)检查晶体结构,UV-vis-NIR光谱仪表征光学特性。
蒸汽生成实验: 在控制条件下使用太阳能模拟器评估蒸发性能,测量水质量减少,使用红外热相机监测温度变化,直流电源供应电能。
海水淡化实验: 使用3.5 wt%和20 wt%盐溶液,在有无太阳光照和输入电压下测试脱盐性能,监测盐积累。

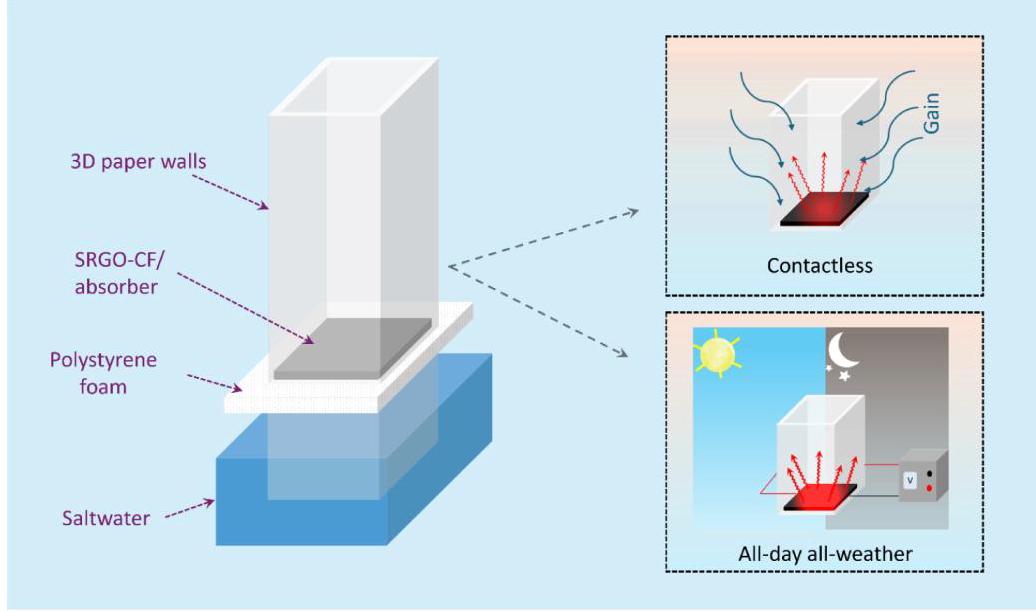

分析结果: 该图展示了无接触蒸发器的设计概念,其中SRGO-CF作为热发生器,超亲水纸壁作为水传输通道,避免了直接接触,从而防止盐污。

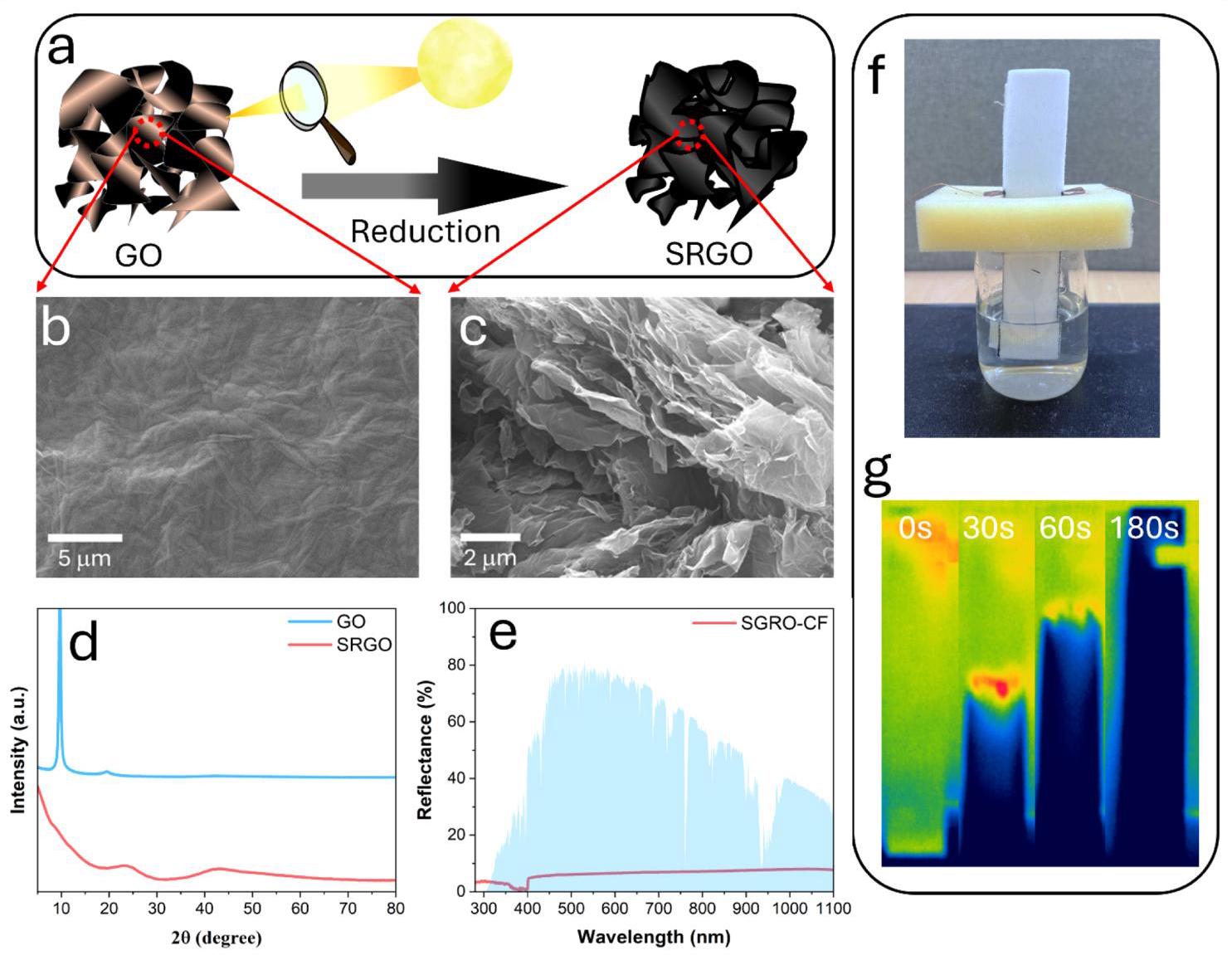

分析结果: 图2a显示了GO通过聚焦太阳能还原为SRGO的过程,颜色从棕褐色变为黑色。SEM图像(2b和2c)显示SRGO片层 exfoliation,表明成功还原。XRD光谱(2d)确认了GO还原,峰值变化。吸收光谱(2e)显示SRGO-CF在250-1100 nm波长范围内反射率低于5%,表明优异的光吸收能力。数字照片(2f)和IR图像(2g)展示了蒸发器结构和水的快速传输, within 180秒, due to 超亲水纸壁的纤维素纤维结构。

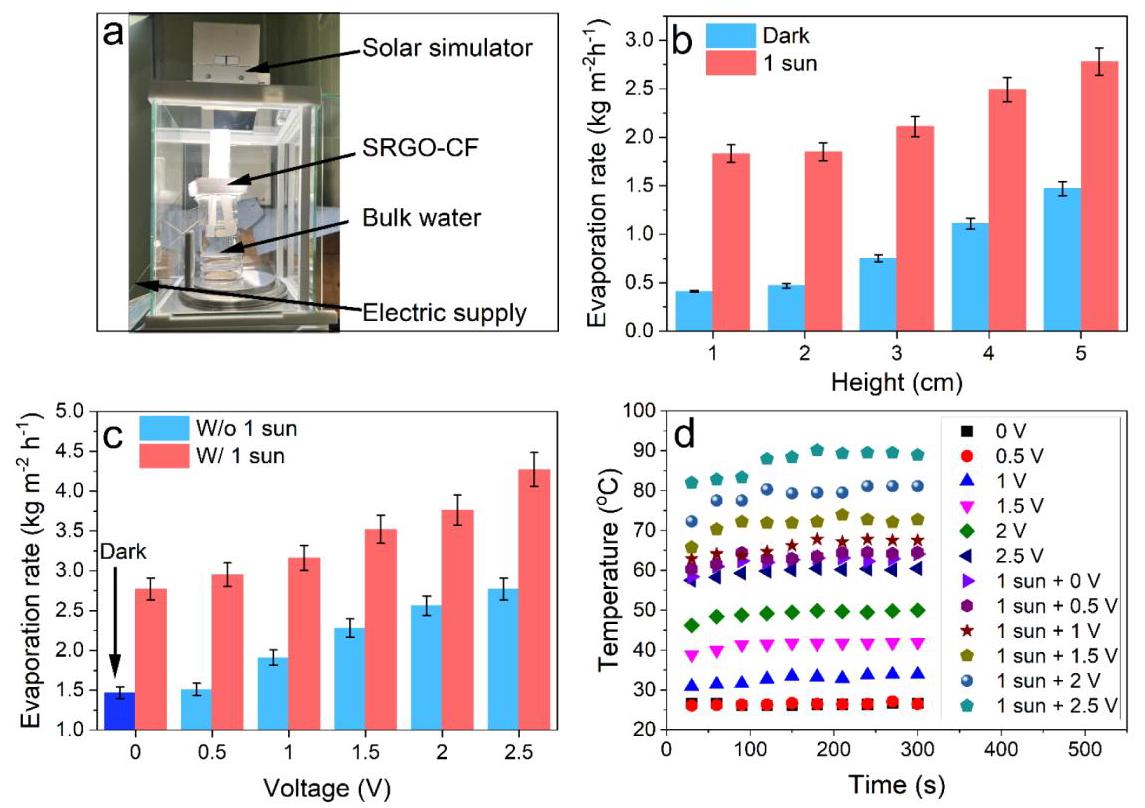

分析结果: 图3a展示了实验 setup,蒸发器隔离了与 bulk water 的直接接触。图3b显示,随着墙高度增加,蒸发率增加, due to net energy gain from surroundings。在1太阳光照下,蒸发率从1.83 kg/m²/h(1 cm)增加到2.78 kg/m²/h(5 cm), all exceeding the theoretical limit of 1.47 kg/m²/h。图3c表明,添加输入电压(0.5-2.5V)显著提高蒸发率,最高达4.27 kg/m²/h at 2.5V。图3d显示表面温度随电压增加而升高,证实了光热和电热的协同效应。

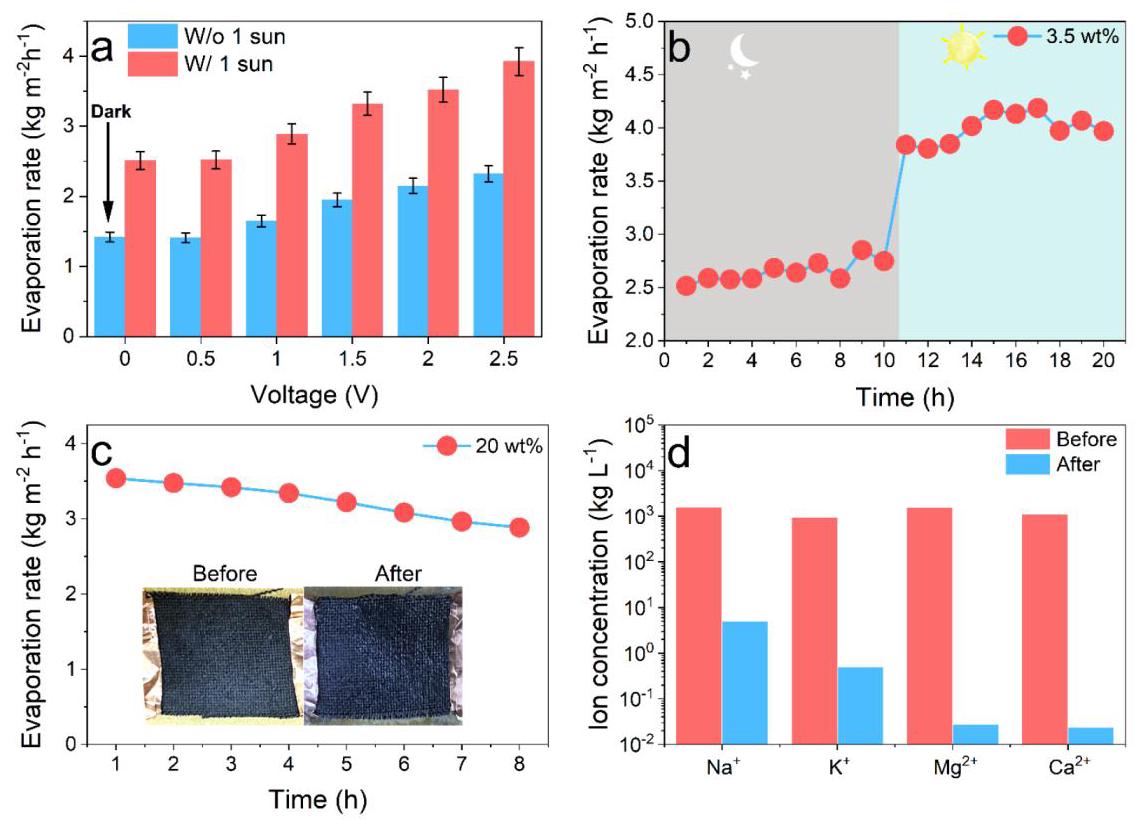

分析结果: 图4a显示SRGO-CF-5在盐水中蒸发率高,3.52 kg/m²/h at 2.5V and 1 sun。图4b展示长期性能稳定,无盐污,证实全天候能力。图4c显示即使在高盐水(20 wt%)中,蒸发率仍高,且蒸发器无盐积累(插图)。图4d显示脱盐后离子浓度显著降低,至少三个数量级,证实了脱盐效果。这些结果证明了蒸发器的抗盐污特性和高效脱盐能力。
