第一作者: 林云翔 (Yunxiang Lin)
通讯作者: 吴传强 (Chuanqiang Wu), 杨丽 (Li Yang), 宋礼 (Li Song)
所属机构: 安徽大学, 中国科学技术大学

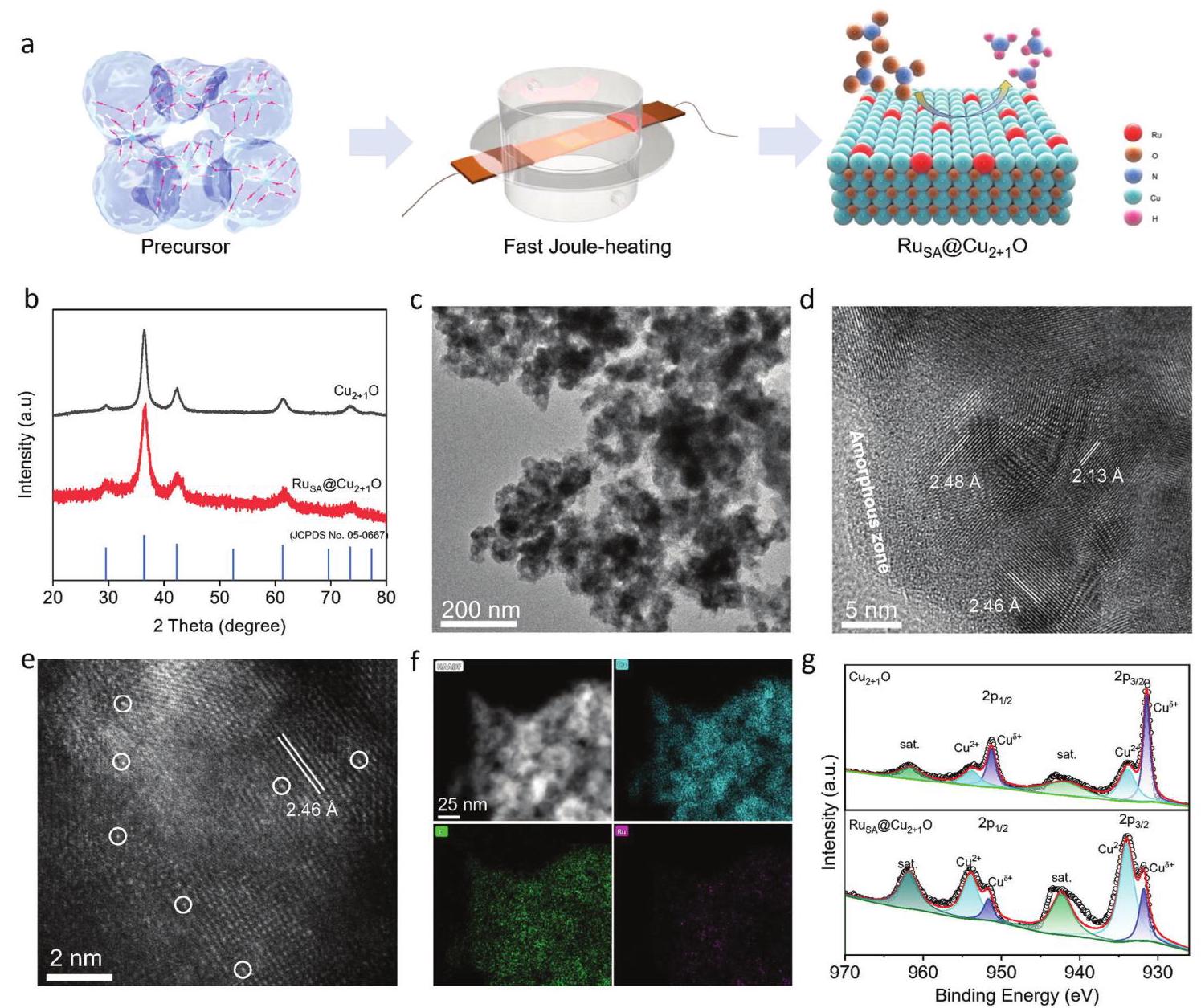

图1: (a)合成过程示意图;(b)XRD图谱;(c)TEM图像;(d)HRTEM图像;(e)HAADF-STEM图像;(f)元素分布图;(g)Cu 2p XPS谱图

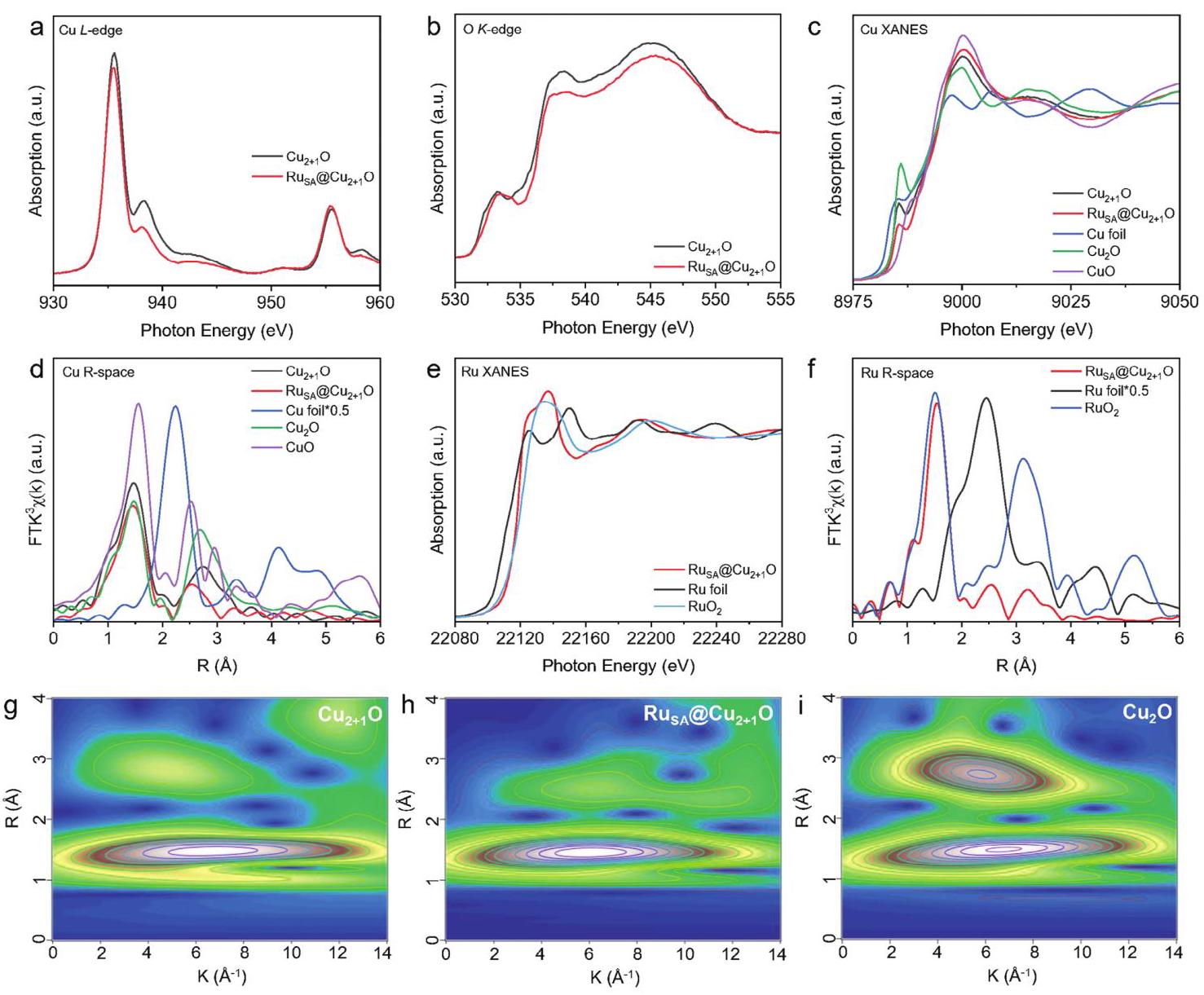

图2: (a)Cu L边;(b)O K边;(c)Cu K边XANES谱;(d)Cu K边FT-EXAFS曲线;(e)Ru K边XANES谱;(f)Ru K边FT-EXAFS曲线;(g-i)Cu K边WT-EXAFS曲线

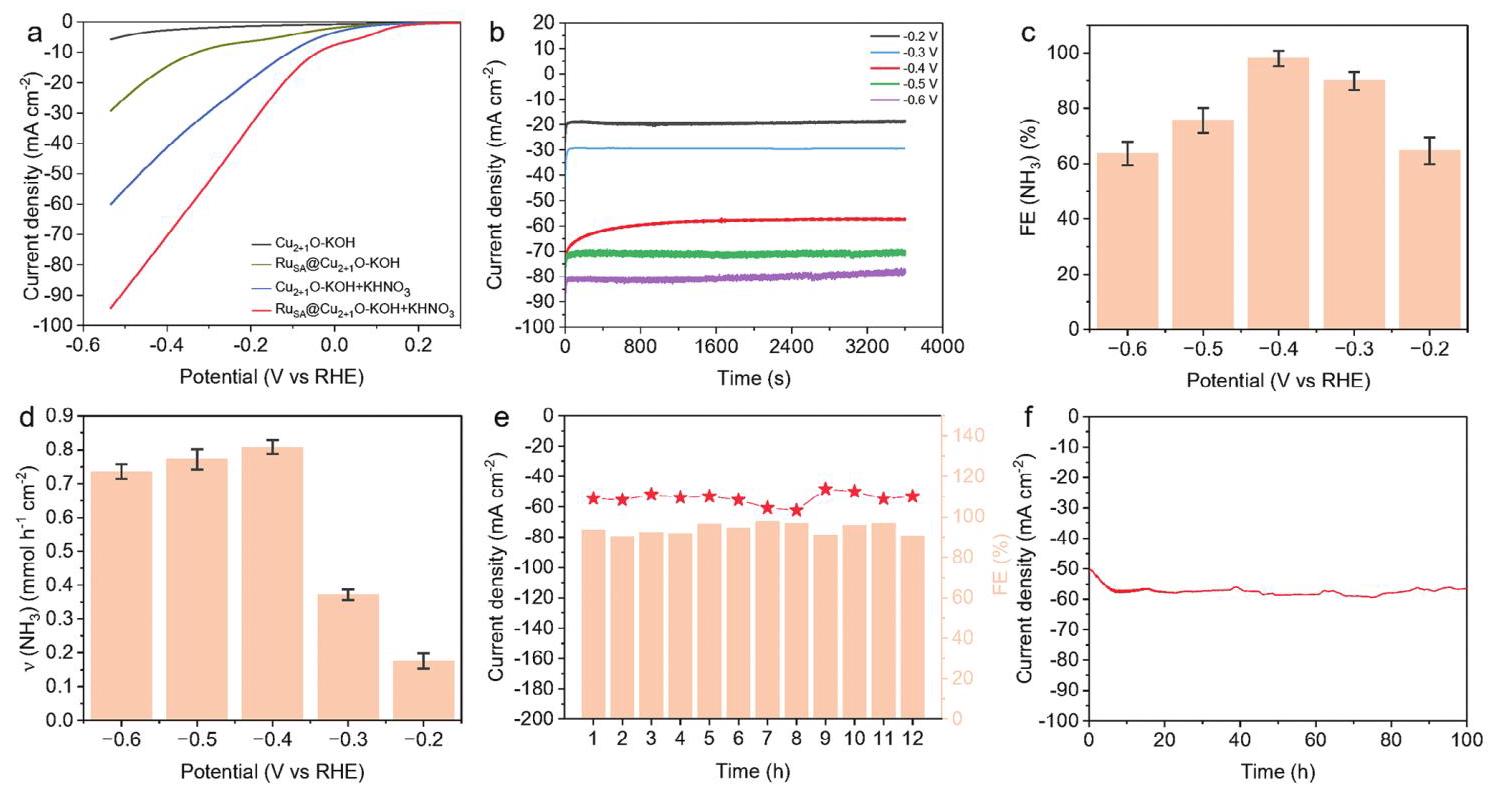

图3: (a)LSV曲线;(b)计时安培测试;(c)法拉第效率;(d)氨产率;(e)稳定性测试;(f)流通池测试
图4: (a)3D FTIR光谱和相应等高线图;(b)1700-1000 cm⁻¹范围内的红外信号;(c)3450-3100 cm⁻¹范围内的红外信号

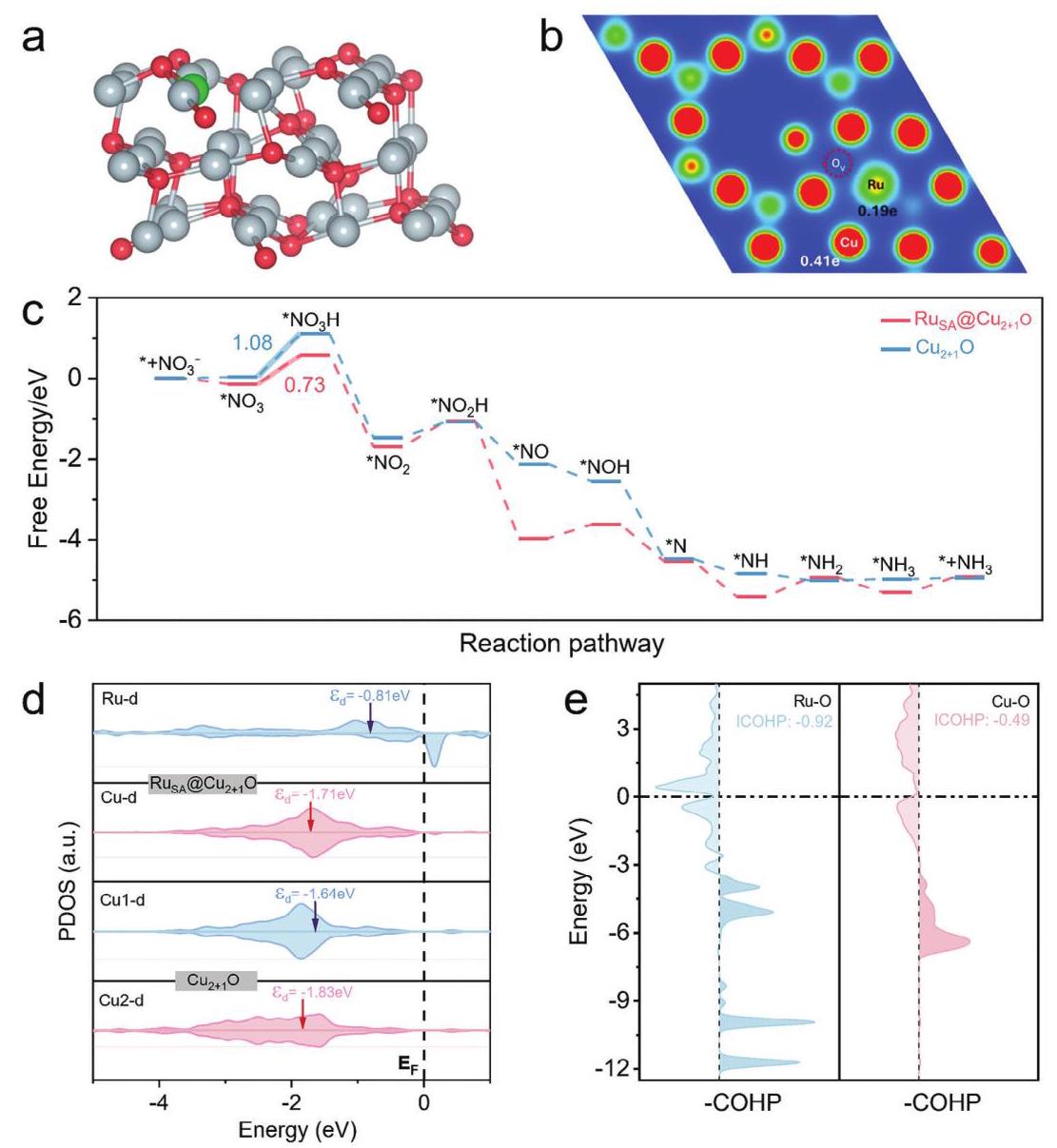

图5: (a)理论模型;(b)2D电荷密度分布;(c)吉布斯自由能图;(d)分波态密度分析;(e)晶体轨道哈密顿布居评价

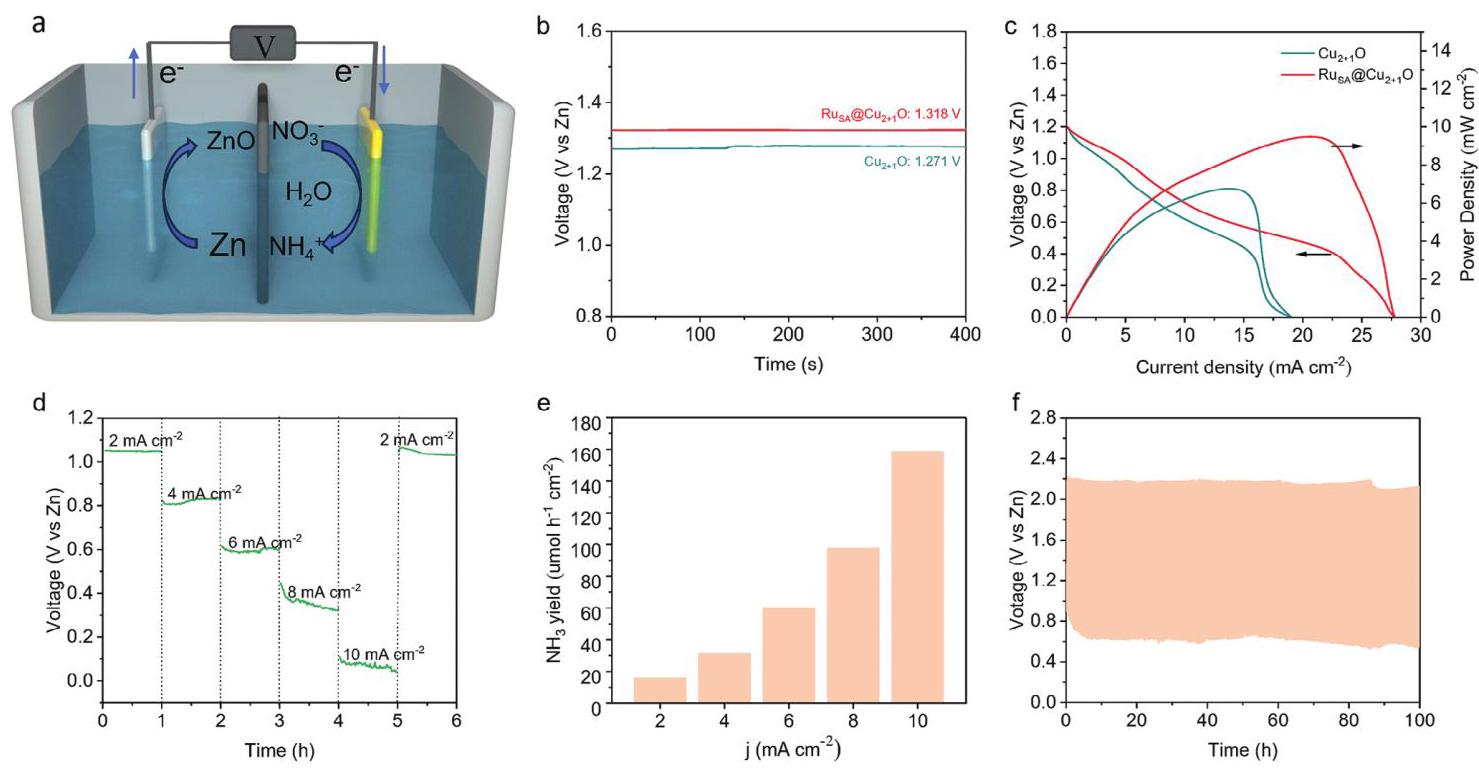

图6: (a)Zn-NO₃⁻电池示意图;(b)组装电池的开路电压测量;(c)极化和功率密度曲线;(d)不同电流密度下的放电测试;(e)不同放电电流密度下的氨产率;(f)流通池组装下5 mA cm⁻²的充放电曲线
