Ultrafast joule-heating-assisted O, N dual-doping of unfunctionalized carbon enhances Ru nanoparticle-catalyzed hydrogen production

快速焦耳加热辅助的O、N双掺杂未功能化碳增强Ru纳米粒子催化产氢

第一作者

Yihan Zhang

通讯作者

Qianggen Li*

Guangyin Fan*

College of Chemistry and Materials Science, Sichuan Normal University, Chengdu 610068, China

DOI: https://doi.org/10.1016/j.jcis.2024.11.141

PDF原文

期刊名称: Journal of Colloid and Interface Science

发表年份: 2024


论文亮点

亮点一

开发了一种快速微波辅助固态方法,在40秒内实现O和N双掺杂碳黑,显著提高了Ru纳米粒子的分散性和催化活性。

亮点二

Ru/ONCB催化剂在氨硼烷水解产氢中表现出高TOF值(4529 min⁻¹),优于许多已报道的Ru基催化剂。


研究背景


研究方法

材料与表征

使用RuCl₃·nH₂O、尿素、氨硼烷、商业碳黑等化学品。表征技术包括透射电子显微镜(TEM)、扫描电子显微镜(SEM)、X射线衍射(XRD)、BET比表面积分析、X射线光电子能谱(XPS)、拉曼光谱(Raman)和电感耦合等离子体发射光谱(ICP-OES)。

ONCB制备

将商业碳黑(CB)和尿素在无水乙醇中超声混合,蒸发溶剂后,在真空烘箱中干燥,然后在微波反应器中以1000W功率处理20s、30s、40s或50s,洗涤干燥得到ONCB。

Ru/ONCB制备

将ONCB与RuCl₃溶液混合,超声分散后,注入AB溶液还原Ru离子,离心洗涤,真空干燥得到Ru/ONCB催化剂。

催化测试

进行氨硼烷水解反应,测量氢气释放体积,计算TOF值。研究不同参数(催化剂用量、底物浓度、反应温度)对反应动力学的影响,并评估催化剂的重复使用性。


主要结论

结论一

开发了一种快速、方便的微波辅助固态方法,用于合成O和N共掺杂碳支持,制备时间短(40秒),无需特殊设备。

结论二

Ru/ONCB催化剂在氨硼烷水解中表现出高活性,TOF达1899 min⁻¹(基于Ru分散度为4529 min⁻¹),且反应速控步骤是水分子中O-H键的氧化断裂。

结论三

催化剂具有良好的重复使用性,经过五次循环后仍保留68%的初始活性,表明ONCB支持能有效稳定Ru纳米粒子。

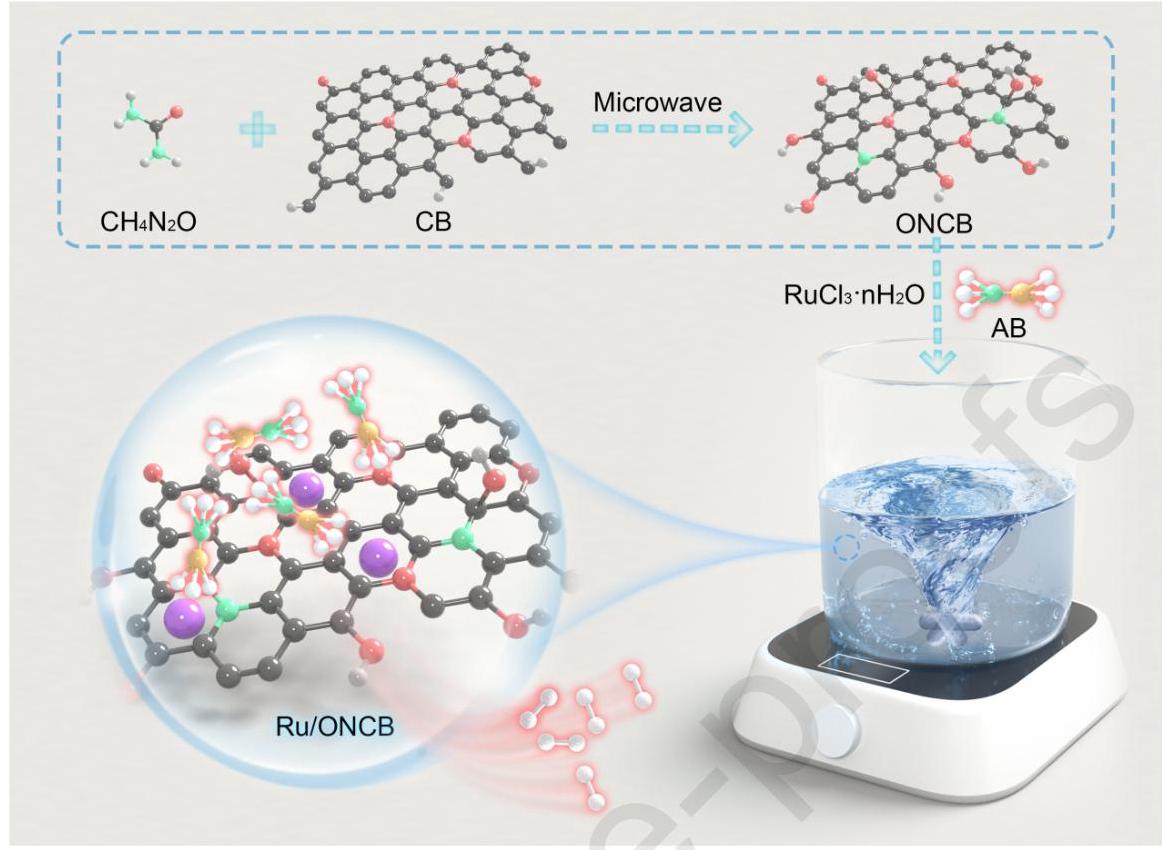

Figure 1: Ru/ONCB催化剂的合成示意图

Figure 1: Ru/ONCB合成示意图

图1:Ru/ONCB催化剂的合成过程示意图

内容描述

该示意图展示了Ru/ONCB催化剂的制备过程,包括商业碳黑(CB)与尿素混合、微波处理得到O/N双掺杂碳黑(ONCB),以及随后沉积Ru纳米粒子用于氨硼烷水解(ABH)反应。

分析结果

微波处理快速引入了O和N掺杂,同时增加了碳
