Rapid Carbonization of Anthracite Coal via Flash Joule Heating for Sodium Ion Storage

基于闪蒸焦耳加热的无烟煤快速碳化用于钠离子存储

第一作者: Shu Dong (哈尔滨工程大学)

通讯作者: Kai Zhu, Dianxue Cao (哈尔滨工程大学)

DOI: 10.1021/acsaem.3c02975

PDF原文

期刊名称: ACS Applied Energy Materials

发表年份: 2024

论文亮点

  • 采用闪蒸焦耳加热技术,在一秒内实现无烟煤的快速碳化,有效去除非碳成分,解决了传统方法加热时间长、能耗高的问题。
  • 制备的碳材料具有高可逆容量(209 mAh/g at 0.05 A/g)和优异倍率性能(115 mAh/g at 1 A/g),循环500次无容量衰减,表现出卓越的电化学稳定性。

研究背景

研究方法

材料制备与处理

  • 无烟煤来自黑龙江华生石墨有限公司,经过粉碎、筛分后与KOH溶液在320°C高压反应器中反应3小时,随后水洗、酸处理去除无机盐,得到碳含量超过99%的产品。
  • 采用两种碳化方法:传统管式炉加热(800°C,2小时,加热速率10°C/分钟)和闪蒸焦耳加热(FJH)。
  • FJH方法:使用150V电容器放电,通过绝缘栅双极型晶体管(IGBT)开关实现瞬时放电,放电次数分别为1、3、5次,对应产物标记为FA1、FA3、FA5。

材料表征

  • 使用透射电子显微镜(TEM)和原子力显微镜(AFM)观察微观结构。
  • 采用氮气吸附-脱附等温线分析孔结构,X射线衍射(XRD)分析晶体结构,拉曼光谱评估有序度,X射线光电子能谱(XPS)分析表面化学组成。
  • 使用四点探针仪测量电极材料的电导率。

电化学测试

  • 电极制备:活性材料、PVDF和Super P按8:1:1质量比在NMP中混合制成浆料,涂覆在铜箔上,120°C真空干燥6小时。
  • 组装CR2032纽扣电池:使用钠片作为对电极,玻璃纤维滤膜作为隔膜,电解质为1M NaPF6的DME溶液或EC:DMC:EMC(1:1:1体积比)溶液。
  • 测试方法:循环伏安法(CV,0-3V vs Na+/Na)、电化学阻抗谱(EIS,100kHz-0.01Hz)、恒电流充放电测试(GCD)。

主要结论

  • FJH处理能逐步提高无烟煤的结晶度和结构有序性,随着放电次数增加,石墨化程度提高,形成涡轮状石墨包裹的多孔碳结构,层间距(3.46-3.97Å)大于石墨(3.35Å)。
  • FA3样品作为负极材料表现出优异的电化学性能:高可逆容量(209 mAh/g at 0.05 A/g)、卓越倍率性能(115 mAh/g at 1 A/g)和长循环寿命(500次循环无衰减),归因于增大的层间距和稳定的SEI膜。
  • FJH的快速加热和冷却特性保留了无烟煤的关键结构特征,避免了碳层过度堆叠,同时提高了材料的电导率,有利于钠离子存储和电子传输。

FJH过程示意图和产品形貌

Figure 1: FJH过程示意图和产品形貌

Figure 1: (a) FJH过程反应机制示意图。(b-d) FA3的TEM图像和选定区域的层间距测量箱线图。(e-g) FA3的AFM图像。

分析结果: TEM和AFM图像显示,经过3次FJH处理后,FA3样品形成了涡轮状碳层结构,碳层之间相互连接并局部形成封闭孔隙。层间距测量结果显示分布范围从3.46到3.97 Å,整体大于石墨的层间距,这表明FJH的快速加热和冷却过程有效避免了碳层的紧密堆叠,有利于钠离子的嵌入和脱出。

相表征分析

Figure 2: 相表征

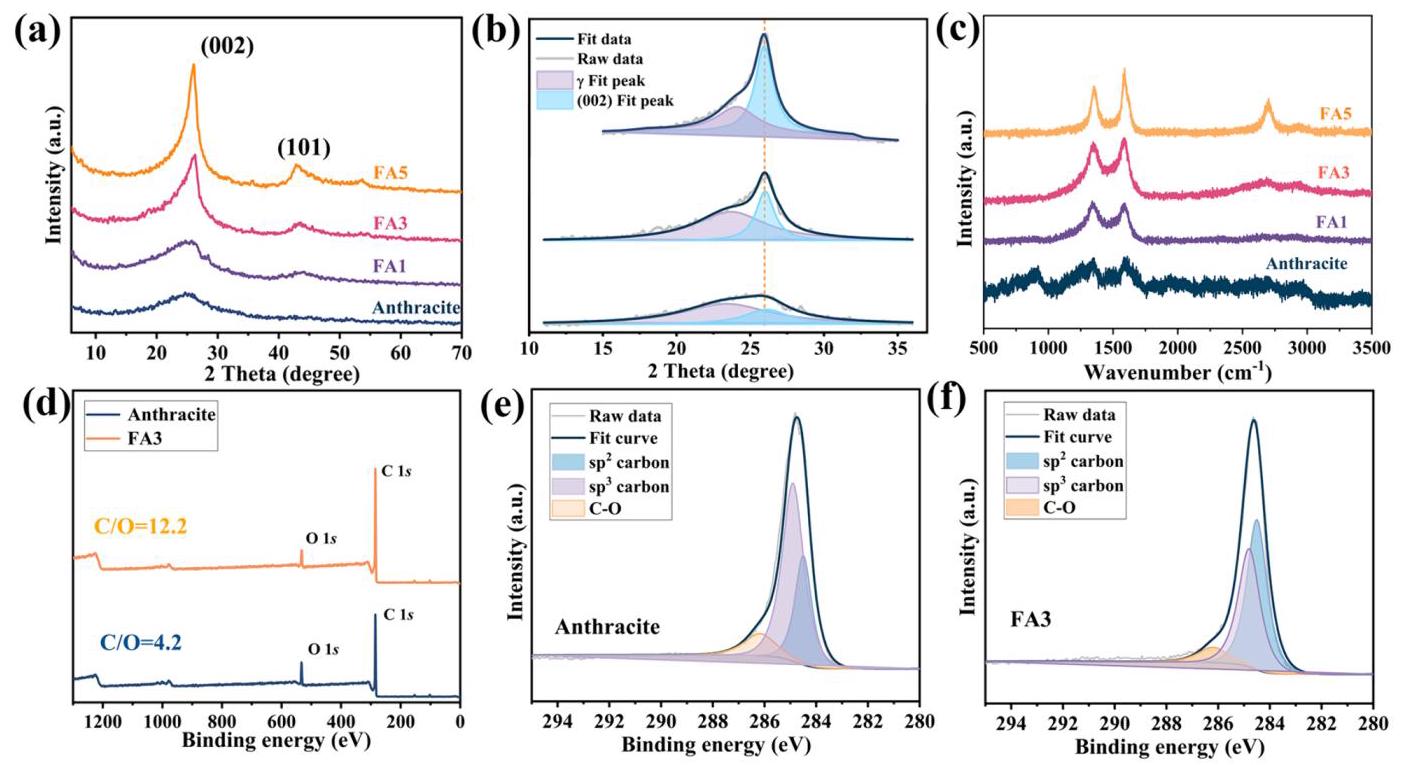

Figure 2: (a, b) 闪蒸无烟煤的XRD图谱和Lorentzian峰拟合。(c) 产品的Raman光谱。(d-f) 初始无烟煤和FA3的XPS光谱和峰拟合。

分析结果: XRD分析显示,随着FJH循环次数增加,(002)峰变得尖锐,表明形成了更有序的微晶和石墨域。Lorentzian拟合结果显示石墨堆叠比例从FA1的0.27增加到FA5的0.60。Raman光谱的I_D/I_G比值从FA1的0.98下降到FA5的0.81,表明材料有序度提高。XPS分析显示SP^2 C比例从28%增加到53%,表明芳香化程度增强,这有利于提高材料的电导率。

电化学性能

Figure 3: 电化学性能

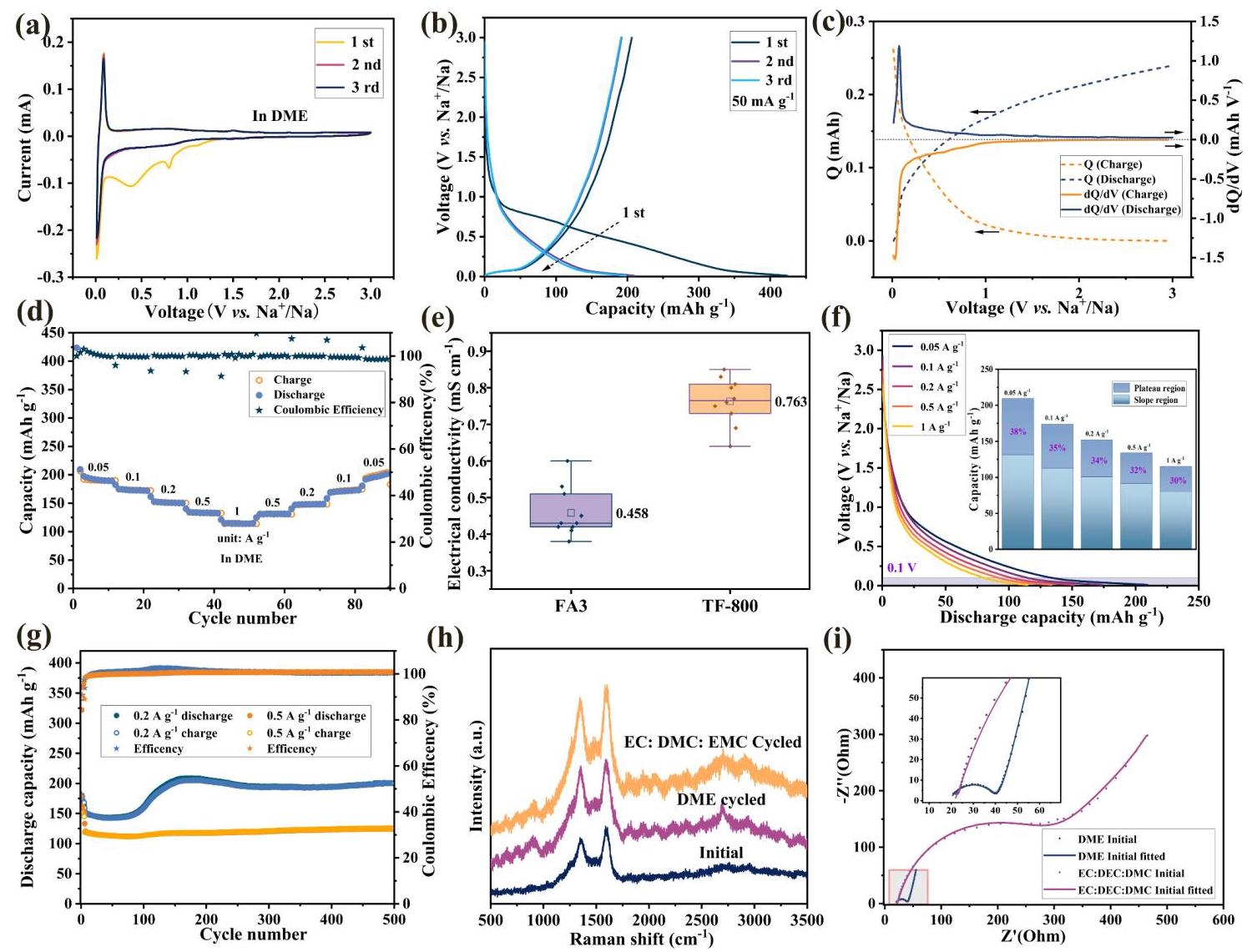

Figure 3: (a) 前三圈CV曲线。(b) GCD曲线 at 0.05 A/g。(c) 微分容量分析。(d) 倍率性能。(e) FA3和TF800的薄膜电导率。(f) 放电曲线从0.05到1 A/g。(g) 循环性能。(h) Ex-situ Raman曲线。(i) EIS图谱和拟合曲线。

分析结果: FA3在醚基电解质中表现出优异的电化学性能。CV曲线显示在0.8V和0.4V处的还原峰代表SEI膜的形成,后续循环中消失表明SEI膜稳定。GCD测试显示可逆容量达到209 mAh/g(0.05 A/g),即使在1 A/g高电流密度下仍保持115 mAh/g的容量。倍率性能优异,归因于FA3的高电导率(0.458 mS/cm)。循环测试显示500次循环后无容量衰减,库仑效率保持在99%以上。EIS分析表明醚基电解质中的电荷转移电阻(16Ω)远低于酯基电解质(229Ω)。

CV曲线和钠离子电容器性能

Figure 4: CV曲线和SIC性能

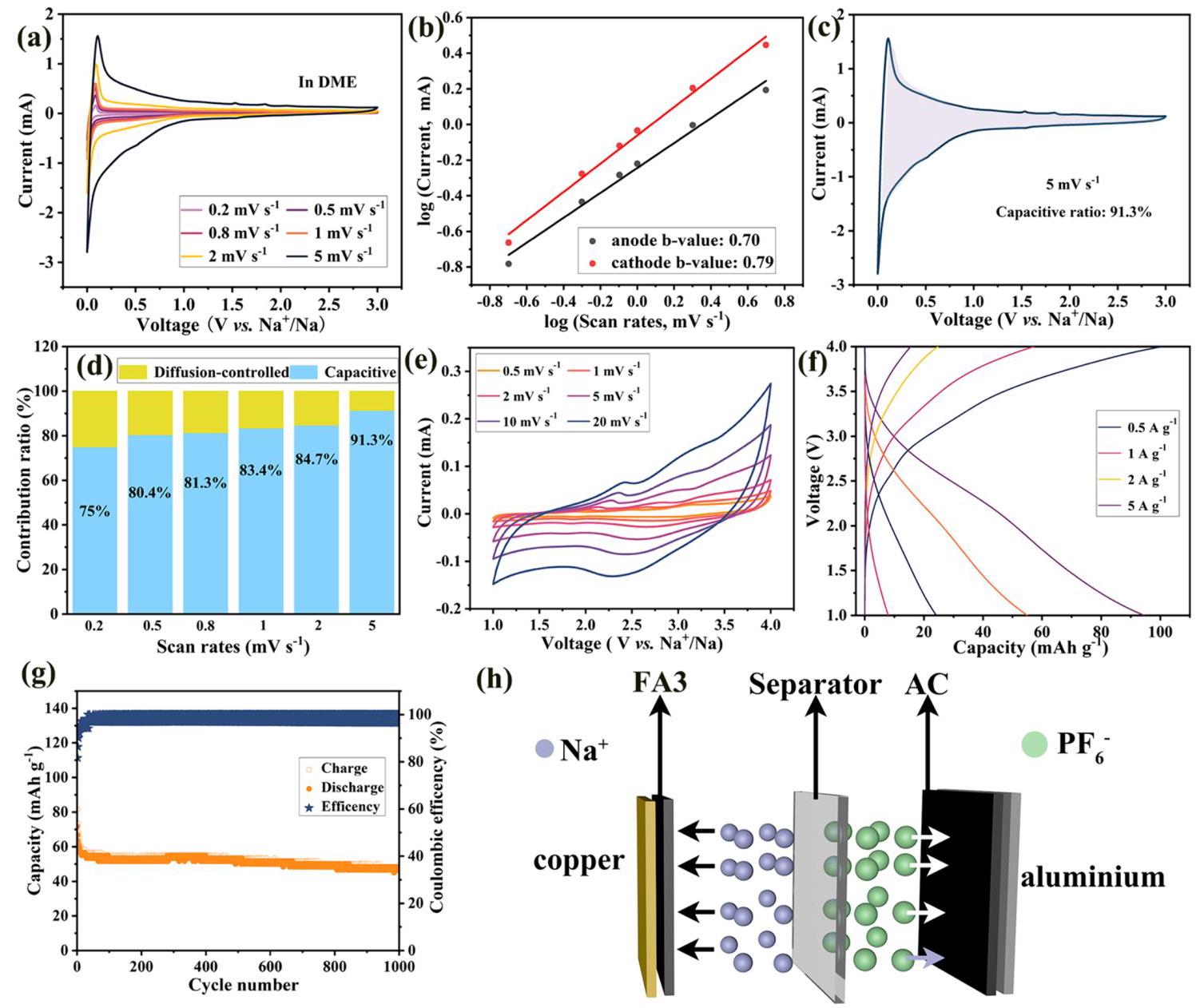

Figure 4: (a) 不同扫描速率的CV曲线。(b-d) 电容比例分析。(e) SIC的CV曲线。(f) GCD曲线。(g) 循环性能。(h) SIC组装示意图。

分析结果: CV曲线在不同扫描速率下的分析表明,钠存储同时受电容行为和电池型行为影响,b值计算为阴极0.79和阳极0.7。电容行为比例随扫描速率增加从75%提高到91.3%。钠离子电容器(SIC)使用FA3作为阳极和活性炭(AC)作为阴极,在质量比1:3时表现出最规则的矩形CV曲线,表明电容行为主导。SIC在0.5 A/g电流密度下显示95 mAh/g的比容量,在1 A/g下经过1000次循环后仍保持46 mAh/g的可逆容量,表现出良好的循环稳定性。
