Flash-Thermal Shock Synthesis of Single Atoms in Ambient Air

环境空气中单原子的闪热冲击合成

Dong-Ha Kim, Jun-Hwe Cha, Sanggyu Chong, Su-Ho Cho, Hamin Shin, Jaewan Ahn, Dogyeong Jeon, Jihan Kim, Sung-Yool Choi*, and Il-Doo Kim*

DOI: 10.1021/acsnano.3c02968 | ACS Nano 2023, 17, 23347-23358

PDF原文

论文亮点

研究背景

研究方法

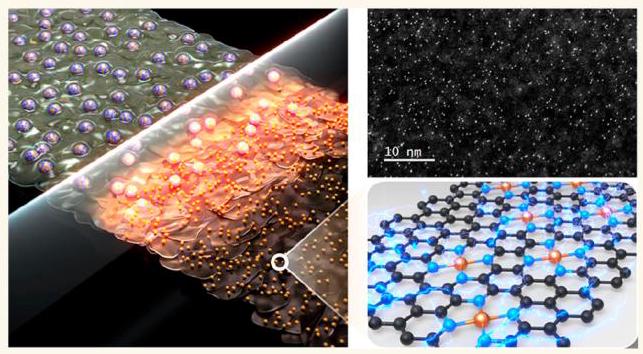

本研究提出了一种在环境空气中通过闪热冲击(FTS)灯照过程制备一系列SACs的策略,包括Co、Ni、Pt和Co-Ni双组分,稳定在石墨烯基基底上。具体步骤如下:

  1. 将三聚氰胺(作为N掺杂源)和金属离子前体(Co、Ni、Pt)完全溶解在GO水分散液中。
  2. 将混合物滴涂在玻璃基板上,然后用氙(Xe)灯的单一闪光照射干燥的GO基混合物。
  3. 照射的GO由于光热转换而经历显著的温度升高(>2850°C,<10ms),导致GO的还原、还原GO的N掺杂(N@rGO)以及在环境空气条件下单原子在N@rGO的N掺杂位点上的均匀稳定。
  4. 通过X射线吸收精细结构(XAFS)和高角度环形暗场扫描透射电子显微镜(HAADF-STEM)分析确认SACs在N@rGO上的均匀原子分布。
  5. 进行理论模拟以探索N掺杂位点在稳定SACs中的明确作用。
  6. 评估SACs稳定的N@rGO在化学电阻式气体传感和电催化氧还原反应中的双功能催化性能。

主要结论

图表分析

Figure 1

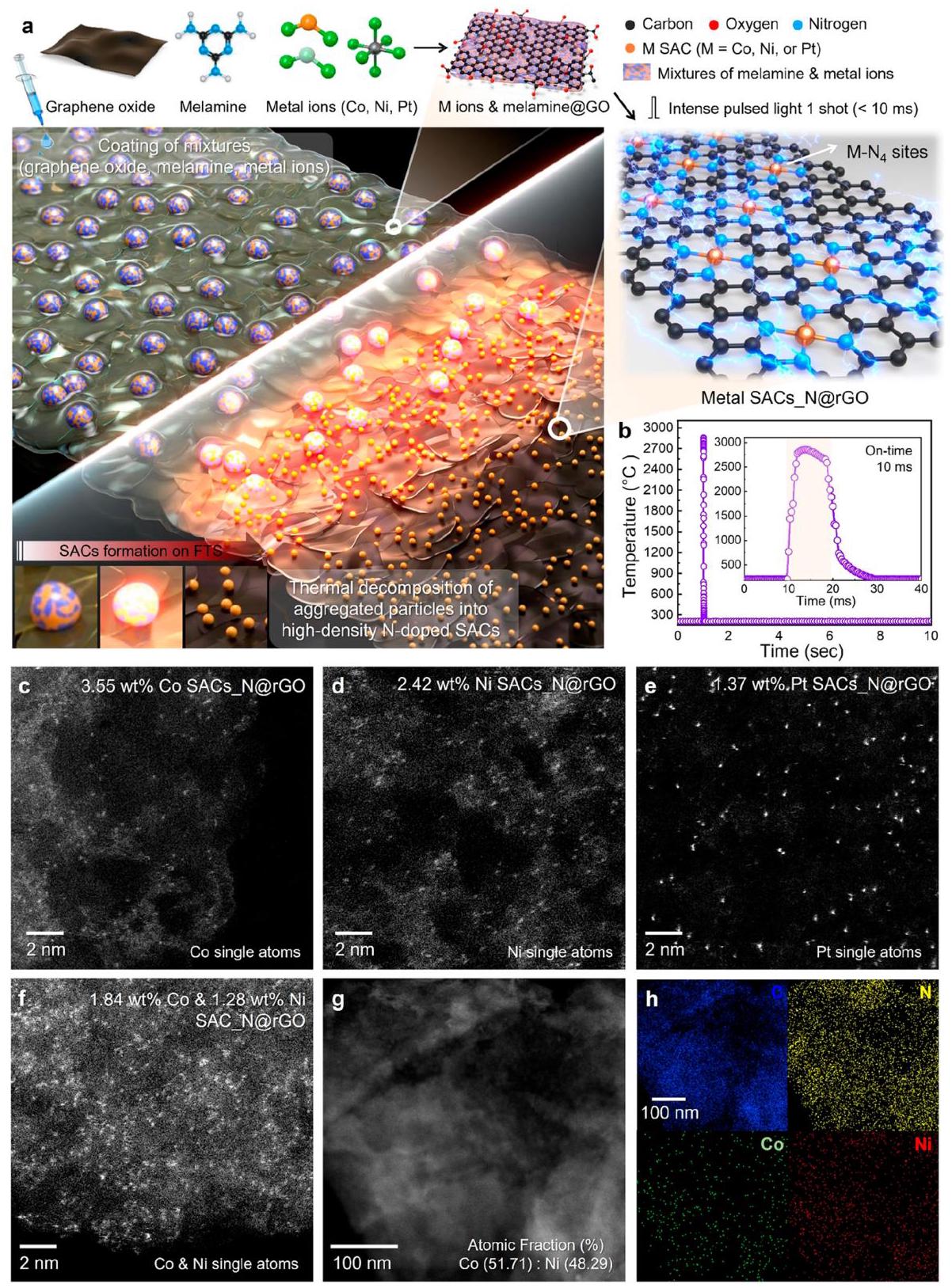

图1: (a) 环境空气中合成M SACs_N@rGO的整体闪热冲击过程示意图。(b) 在恒定施加电压450V、闪光能量密度10.7 J/cm²下记录的Mel@GO的温度-时间曲线。(c-f) Co、Ni、Pt以及Co和Ni SACs_N@rGO的高角度环形暗场扫描透射显微镜图像。(g-h) Co和Ni SACs_N@rGO的STEM和EDS mapping图像。

分析结果: 该图展示了FTS过程的整体设计和由此产生的单原子分布。温度-时间曲线显示了超快的升温和冷却速率(~10^5 K/s),HAADF-STEM图像证实了Co、Ni、Pt以及Co-Ni双金属单原子在N@rGO支架上的精细分布,EDS mapping进一步证明了Co和Ni原子在整个N@rGO中的均匀分布。

Figure 2

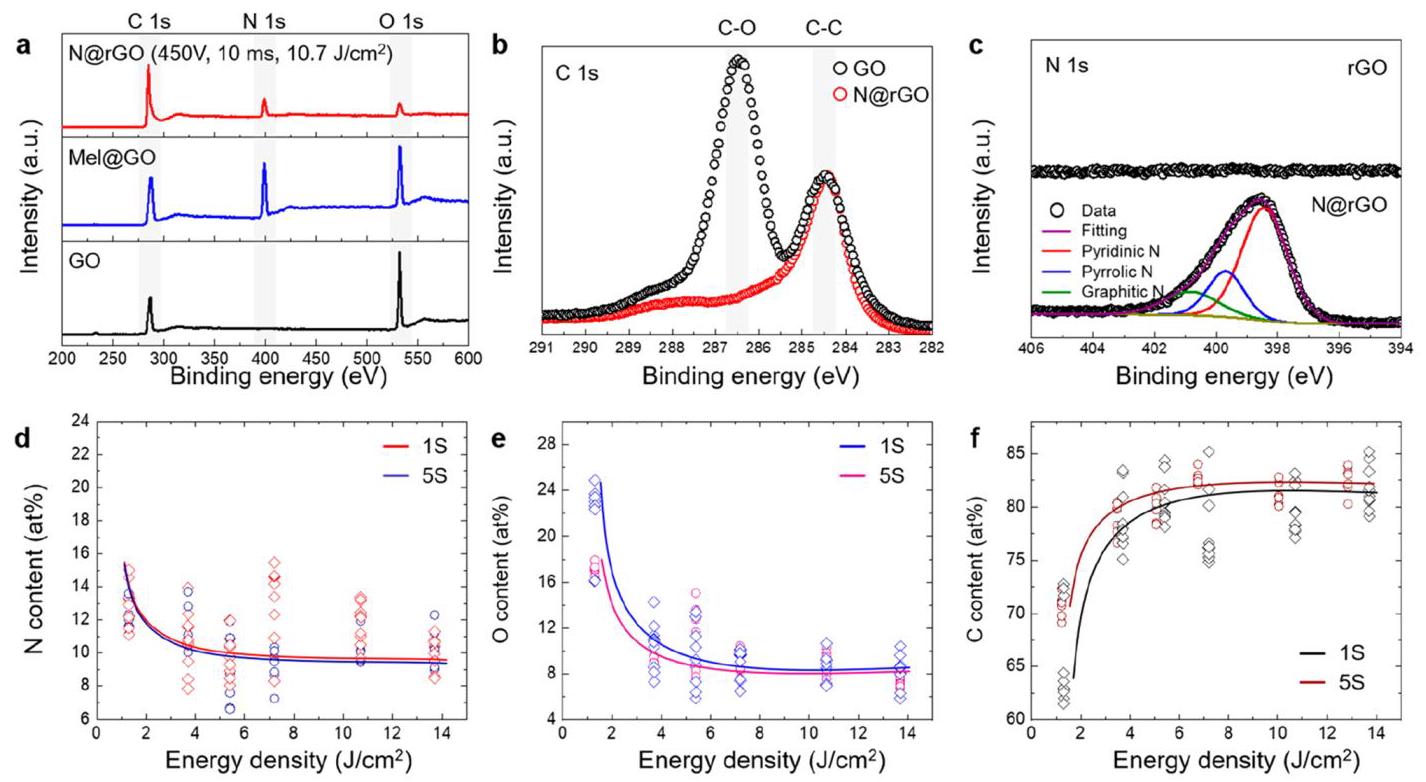

图2: (a) GO、Mel@GO和N@rGO在IPL光照射10.7 J/cm²下的XPS survey扫描光谱。(b) GO和N@rGO的高分辨率C 1s光谱。(c) GO(上,无三聚氰胺)和N@rGO(下,有三聚氰胺)的高分辨率N 1s光谱。(d-f) 在不同IPL能量密度(1.3至13.7 J/cm²)和射击次数(一次或五次)下,N@rGO中N含量、O含量和C含量的原子百分比。

分析结果: XPS分析证实了FTS过程后GO的成功还原(O含量显著降低)和N掺杂(N信号出现)。高分辨率光谱显示C-O键减少,C-C键保留,以及吡啶N、吡咯N和石墨N等C-N键相关的峰强度增加,表明N原子位于石墨烯的二维晶格内。N、O、C的含量随能量密度和射击次数的变化表明,可以通过调整IPL实验设置来优化还原和N掺杂的程度。

Figure 3

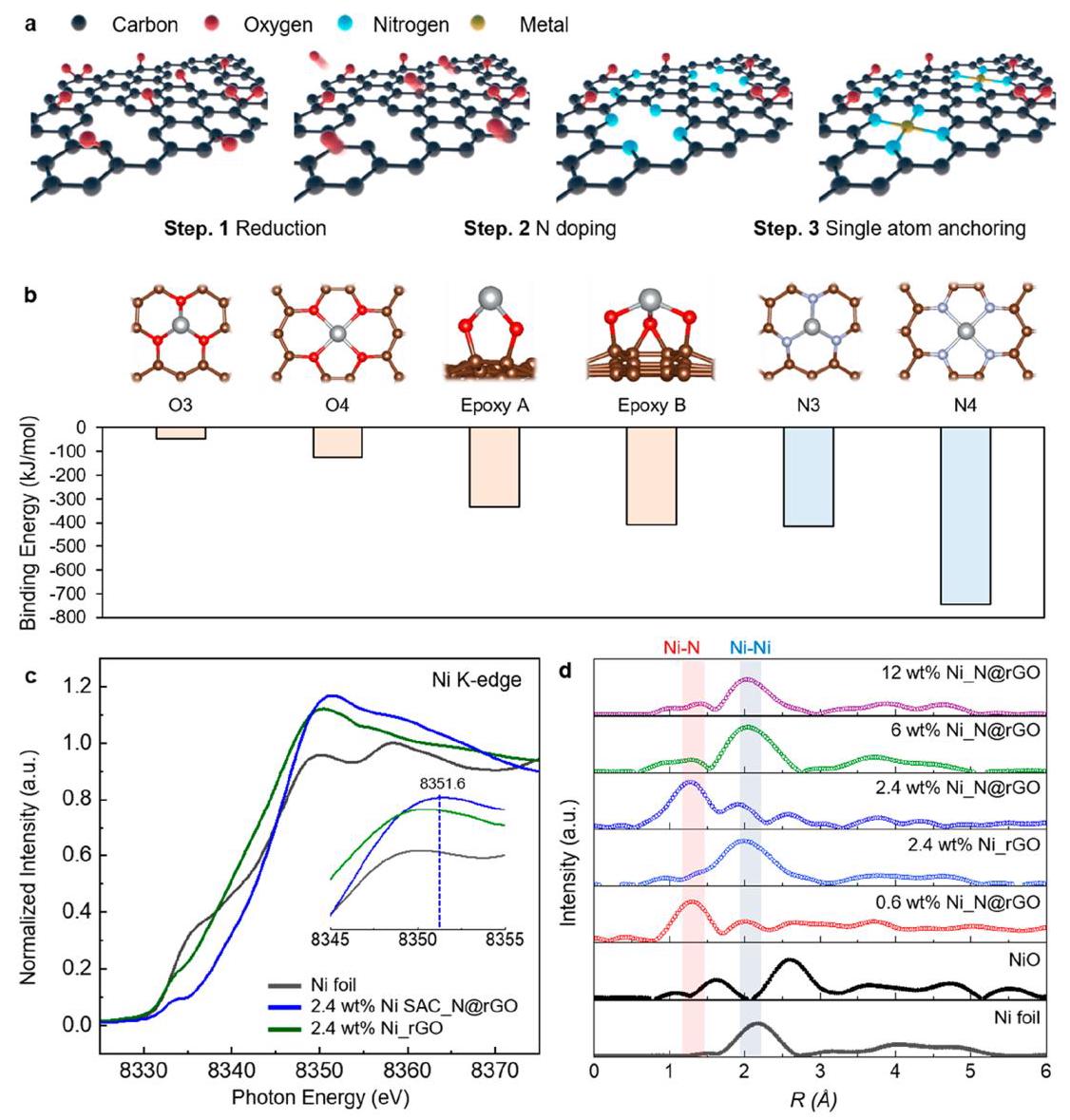

图3: (a) SACs_N@rGO合成三个步骤的示意图;(i) 还原, (ii) N掺杂, 和 (iii) 单原子锚定。(b) 单个Ni原子在由N掺杂位点和氧官能团提供的rGO缺陷位点上的结合能。(c) Ni箔、2.4 wt% Ni_rGO和2.4 wt% Ni SACs_N@rGO的Ni K边X射线吸收近边结构光谱。(d) Ni箔、NiO粉末、Ni_rGO和四种不同Ni含量(0.6, 2.4, 6.0, 和12.0 wt%)的Ni_N@rGO样品的Ni K边k³加权EXAFS光谱的傅里叶变换径向分布函数。

分析结果: DFT计算表明,N掺杂位点(尤其是Ni-N4构型)为单原子锚定提供了热力学上有利的结合位点,结合能远高于含氧官能团提供的位点。XAS分析(XANES和EXAFS)证实了Ni SACs的成功形成,Ni原子处于氧化状态(Niδ+),并且EXAFS光谱中在~1.3 Å处的峰归属于Ni-N键,证明了单原子分散。Ni含量和N掺杂位点对Ni SACs均匀性的影响研究表明,较低的Ni负载量(如0.6和2.4 wt%)更有利于形成单原子而非纳米团簇。

Figure 4

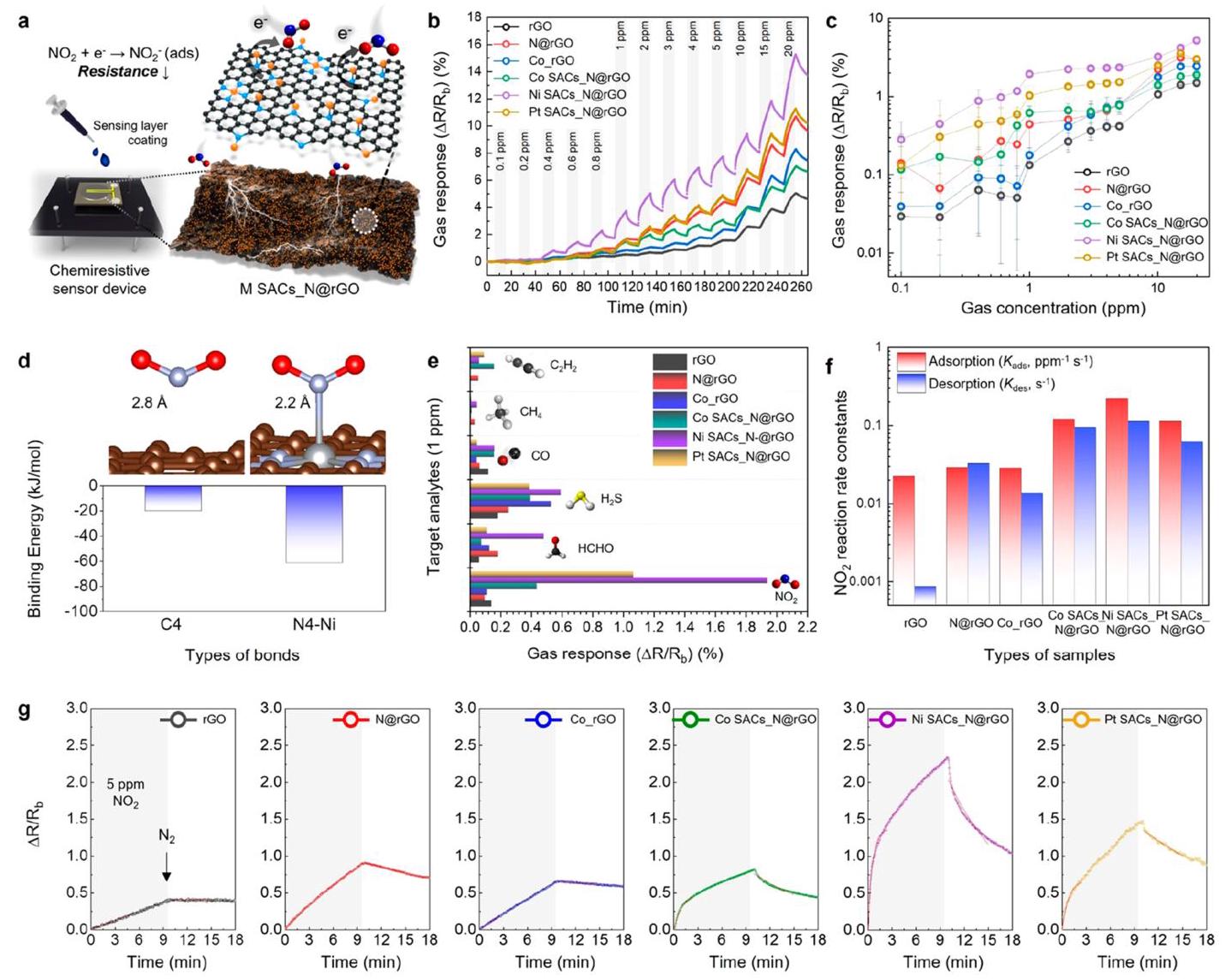

图4: (a) 传感器装置示意图。(b, c) rGO、N@rGO、Co-rGO和M SACs_N@rGO(M = Co, Ni, Pt)对0.1-20 ppm NO₂气体的动态气体传感性能。(d) NO₂在C4和N4-Ni位点(棕色,C;灰色,Ni;蓝色,N;红色,O)的计算吸附能。(e) 选择性气体传感特性。(f) NO₂反应的速率常数。(g) NO₂传感的响应和恢复拟合曲线以及原始响应和恢复曲线。

分析结果: Ni SACs_N@rGO对低浓度NO₂(0.1 ppm)表现出显著增强的传感响应(比原始rGO提高约9.6倍)。DFT计算表明,NO₂与Ni-N4结合位点的结合能(-61.19 kJ/mol)比与原始rGO的C4位点的结合能(-19.93 kJ/mol)强约3.1倍,这解释了性能的改善。Ni SACs_N@rGO和Pt SACs_N@rGO对NO₂表现出高选择性,这归因于NO₂在金属(Ni或Pt)稳定的N-rGO上的化学吸附增强。动力学分析表明,N掺杂和SACs功能化显著提高了NO₂的吸附和解吸速率常数,从而改善了传感器的可逆性和响应速度。

Figure 5

图5: Co SACs_N@rGO的电化学测量:(a) Co SACs N@rGO、Co rGO、Ni SACs N@rGO、Pt SACs N@rGO和商业30 wt% Pt/C在O₂饱和的0.1 M KOH溶液中,转速1600 rpm,扫描速率5 mV/s下的ORR线性扫描伏安(LSV)曲线。(b) Co SACs_N@rGO和商业30 wt% Pt/C的Tafel图。(c) Co SACs N@rGO在O₂饱和的0.1 M KOH溶液中,不同转速(400至2025 rpm)和扫描速率5 mV/s下的ORR LSV曲线。(d) Co SACs_N@rGO在不同电位(0.20至0.60 V)下J⁻¹与ω⁻¹/²的相应K-L图。(e) 基于我们方法和其他技术,最近在N掺杂碳载体上单原子ORR性能(Eonset)及其合成时间的结果总结(表S5)。图中颜色表示右侧颜色条上的合成温度。NNPG和MNGO分别代表N掺杂纳米多孔石墨烯和介孔氮掺杂GO。

分析结果: Co SACs_N@rGO表现出优异的ORR电催化活性,其起始电位(Eonset)和半波电位(E1/2)均优于其他FTS样品和没有N掺杂的Co_rGO,表明FTS过程中形成的Co-N4活性位点对于提升ORR活性至关重要。Co SACs_N@rGO的E1/2(0.80 V)比Pt SACs_N@rGO(0.67 V)正130 mV。Co SACs_N@rGO的Tafel斜率(49 mV/dec)低于商业Pt/C催化剂(82 mV/dec),表明更快的反应动力学。K-L分析表明ORR过程接近四电子途径(平均电子转移数n=3.75),具有高能量效率和选择性。经过10000次CV循环后,Co SAC_N@rGO的E1/2衰减可忽略不计(~8.7 mV),表现出比商业Pt/C催化剂更高的稳定性。

Figure S1 (or other supplementary figure if needed, placeholder)

(其他支撑信息图片,如图S1,S2等,可根据需要在此处添加,并使用用户提供的对应图片文件名)

分析结果: (根据具体支撑图的内容添加分析,例如Zeta电位、TG/DSC分析、TEM/STEM图像、XPS分析、温度-时间曲线、BET比表面积、DFT优化构型、EXAFS拟合、传感响应、电化学性能等)这些支撑数据为正文中的主要结论提供了额外的证据和支持,例如证明了Melamine在GO上的自组装、FTS过程中温度测量的准确性、不同条件下材料的形貌和结构变化、以及催化性能的优化等。
