Interstitial Oxygen Acts as Electronic Buffer Stabilizing High-Entropy Alloys for Trifunctional Electrocatalysis

间隙氧作为电子缓冲剂稳定高熵合金用于三功能电催化

第一作者: Xiaoxiao Zou, Xinyu Zhao, Bohuai Pang, Hang Ma, Kun Zeng, Songsong Zhi*, Hong Guo*

通讯作者: Songsong Zhi (河南师范大学), Hong Guo (云南大学)

所属大学: 云南大学, 河南师范大学, 云南云天化股份有限公司

DOI: 未指定(论文中未提供)

PDF原文

期刊名称: Under Review(假设)

发表年份: 2024

论文亮点

研究背景

研究方法

本研究采用实验和理论计算相结合的方法:

主要结论

图片内容与分析:Scheme 1

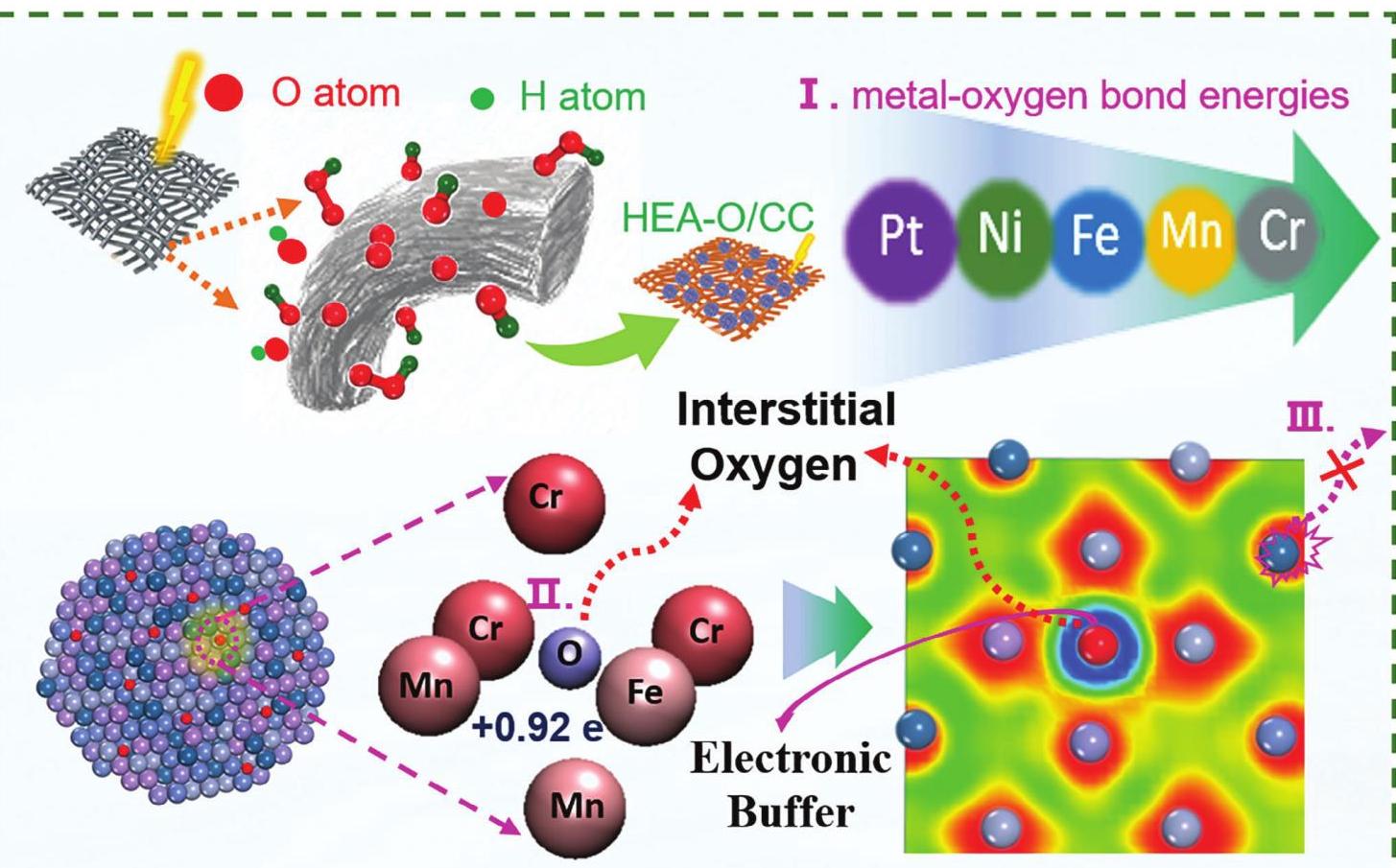

Scheme 1: HEA-O合成过程和机制示意图

Scheme 1: HEA-O合成过程和机制示意图

内容: 该示意图展示了HEA-O的合成过程和机制。包括三个部分:I. Cr具有强氧亲和力,将O引入晶格间隙;II. 氧作为电子缓冲剂调节周围电子;III. 通过减少元素浸出迁移来增强稳定性。

分析结果: 这表明Cr元素的关键作用,它通过引入氧原子来稳定HEAs结构,氧原子作为电子缓冲剂优化电子分布,从而提高催化活性和稳定性。机制涉及电子重分布和空位形成能的增加。

图片内容与分析:Figure 1

Figure 1: HEA-O的表征结果

Figure 1: HEA-O的表征结果,包括AC-STEM图像、EDS图谱、XRD、HRTEM图像、EDS mapping、拉曼图像和模型结构图。

内容: Figure 1展示了HEA-O的多种表征结果:a) AC-STEM图像和几何相位分析(GPA),显示剪切应变和轴向应变;b) EDS图谱显示Cr、Mn、Fe、Ni和Pt均匀分布;c) XRD显示HEA-O具有面心立方(FCC)结构;d) HRTEM图像和FFT点图,晶格间距为0.23 nm;e) 大范围EDS mapping显示元素分布,O和Cr有强关联;f) 拉曼图像显示致密反射表面,拉曼光谱表明存在少量含氧键;g) HEA-O模型结构图。

分析结果: 这些结果证实HEA-O具有单相固溶体结构,元素均匀分布,O原子通过Cr引入晶格间隙。XRD和TEM结果一致,表明HEAs结构。拉曼光谱和EDS进一步支持O的存在,推断Cr导致O进入HEAs晶格间隙。

图片内容与分析:Figure 2

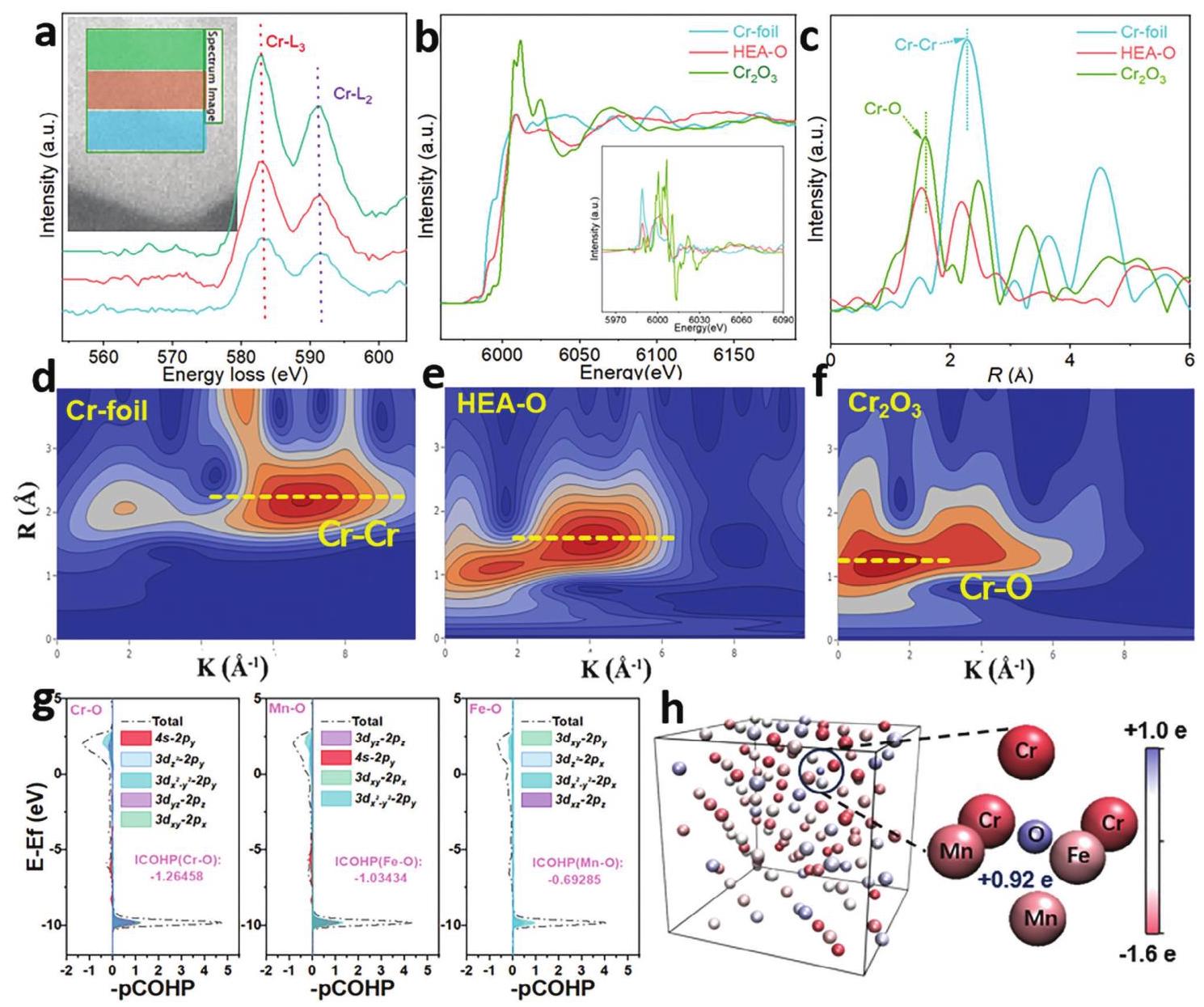

Figure 2: EELS、XAS、FT-EXAFS、wavelet transform、COHP分析和电荷密度图

Figure 2: EELS谱、XAS谱、FT-EXAFS谱、wavelet transform、COHP分析和体结构电荷密度图。

内容: Figure 2包括:a) EELS谱显示Cr L-edge向高能方向移动,表明氧化态;b) XAS谱和导数曲线显示Cr在HEA-O中的吸收谱不同于Cr-foil和Cr2O3;c) FT-EXAFS谱表明存在Cr-Cr和Cr-O键;d-f) wavelet transform of Cr-foil, HEA-O, and Cr2O3;g) COHP分析显示Cr-O键比Mn-O或Fe-O更稳定;h) 体结构电荷密度图,显示电荷重分布。

分析结果: EELS和XAS结果表明Cr引入O原子到HEAs系统。COHP分析显示Cr-O键更稳定,负ICOHP值表明强键合。电荷密度图显示O作为电子供体,导致电子迁移和空轨道形成,增强电子相互作用和稳定性。

图片内容与分析:Figure 3

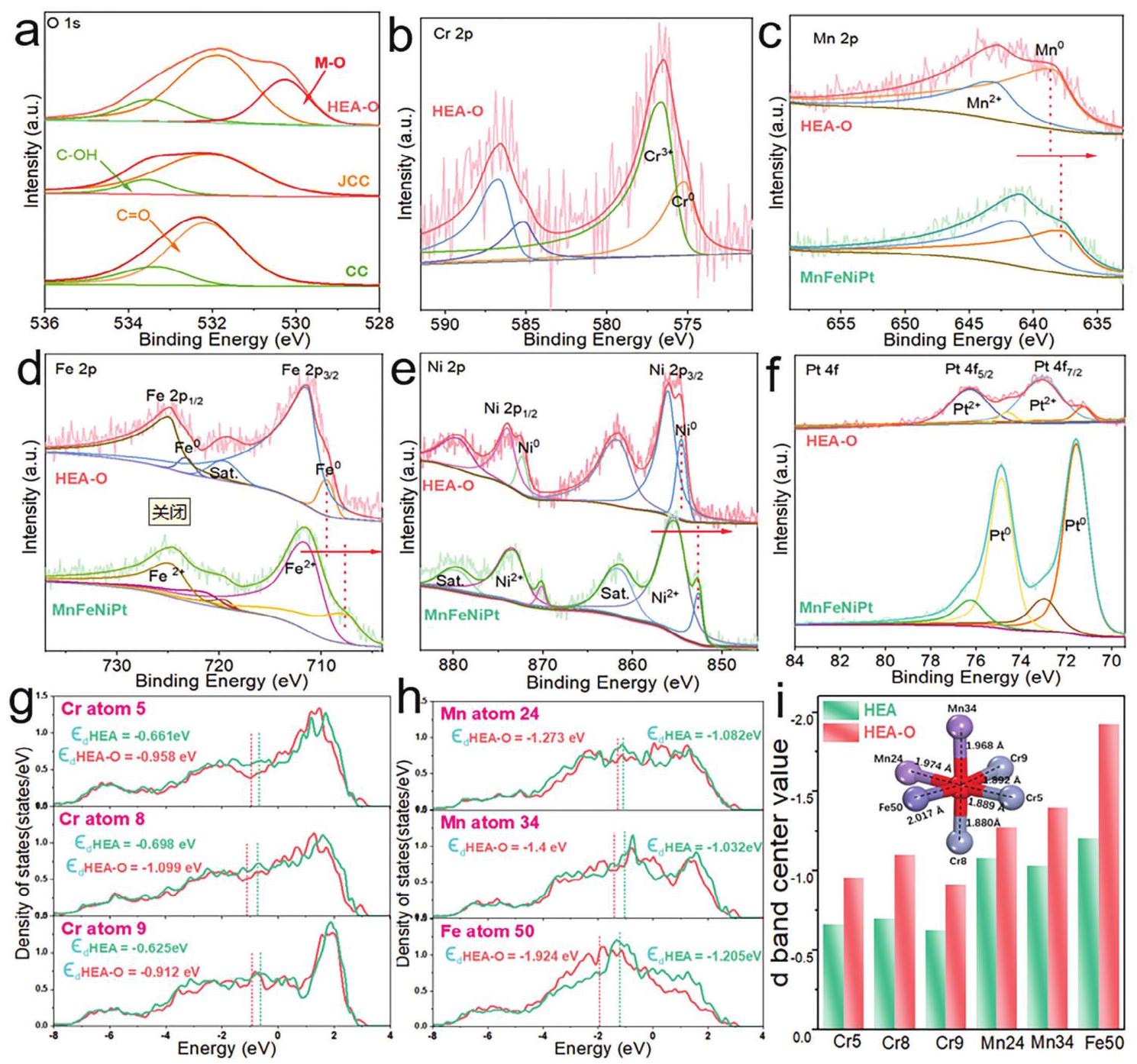

Figure 3: XPS分析、LDOS和d带中心

Figure 3: XPS分析 of O1s、Cr 2p、Mn 2p、Fe 2p、Ni 2p、Pt 4f、LDOS for O atoms、d-band center和键长模型图。

内容: Figure 3展示:a) O1s XPS谱显示HEA-O中M-O键能增强;b-f) 各元素的XPS谱,显示添加Cr后Mn、Fe、Ni的结合能移向高能,Pt的氧化态峰更强;g-h) LDOS显示O掺杂后d带中心下降;i) d带中心值和键长模型,Cr-O键最短。

分析结果: XPS结果表明Cr引入O影响电子结构,导致电子损失和结合能移动。LDOS显示d带中心下降,促进反应中间体的弱键合,增强催化活性。键长分析显示Cr-O键最短,支持Cr的强氧亲和力。

图片内容与分析:Figure 4

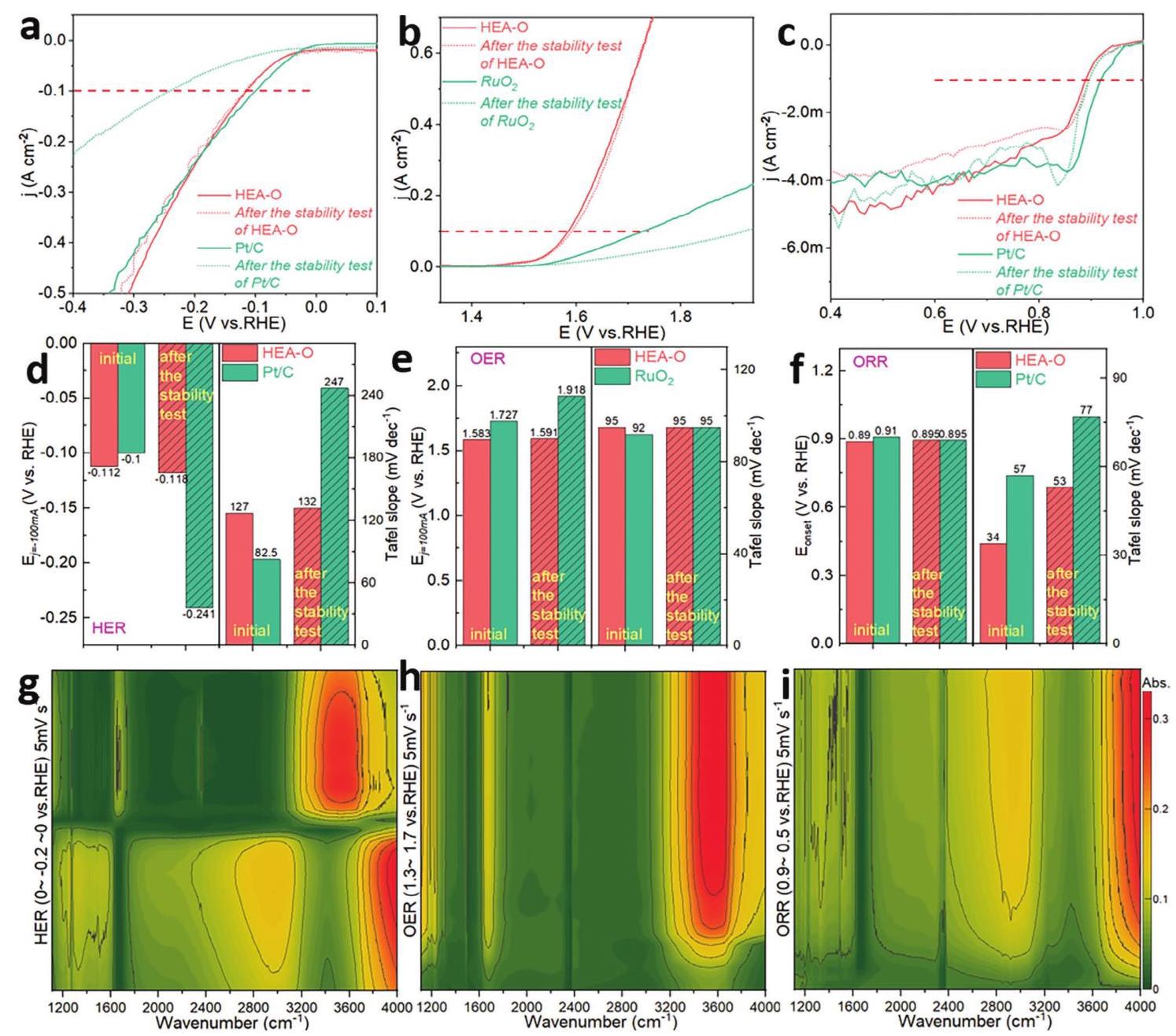

Figure 4: HER、OER、ORR极化曲线、Tafel图和原位红外

Figure 4: HER、OER、ORR极化LSV曲线、Tafel图、原位红外2D轮廓图像。

内容: Figure 4包括:a-c) HER、OER和ORR的极化曲线;d-f) Tafel图和电位值;g-i) HER、OER和ORR的原位红外2D轮廓图像,显示水峰和*OOH峰的变化。

分析结果: 极化曲线显示HEA-O具有良好性能和循环稳定性。Tafel图进一步证明稳定性。原位红外显示在HER、OER和ORR过程中水消耗和形成,以及*OOH中间体的出现,证实反应机制。例如,HER中水峰减弱,ORR中水峰减弱并出现*OOH峰,OER中水峰增强和*OOH峰移动,表明相反过程。

图片内容与分析:Figure 5

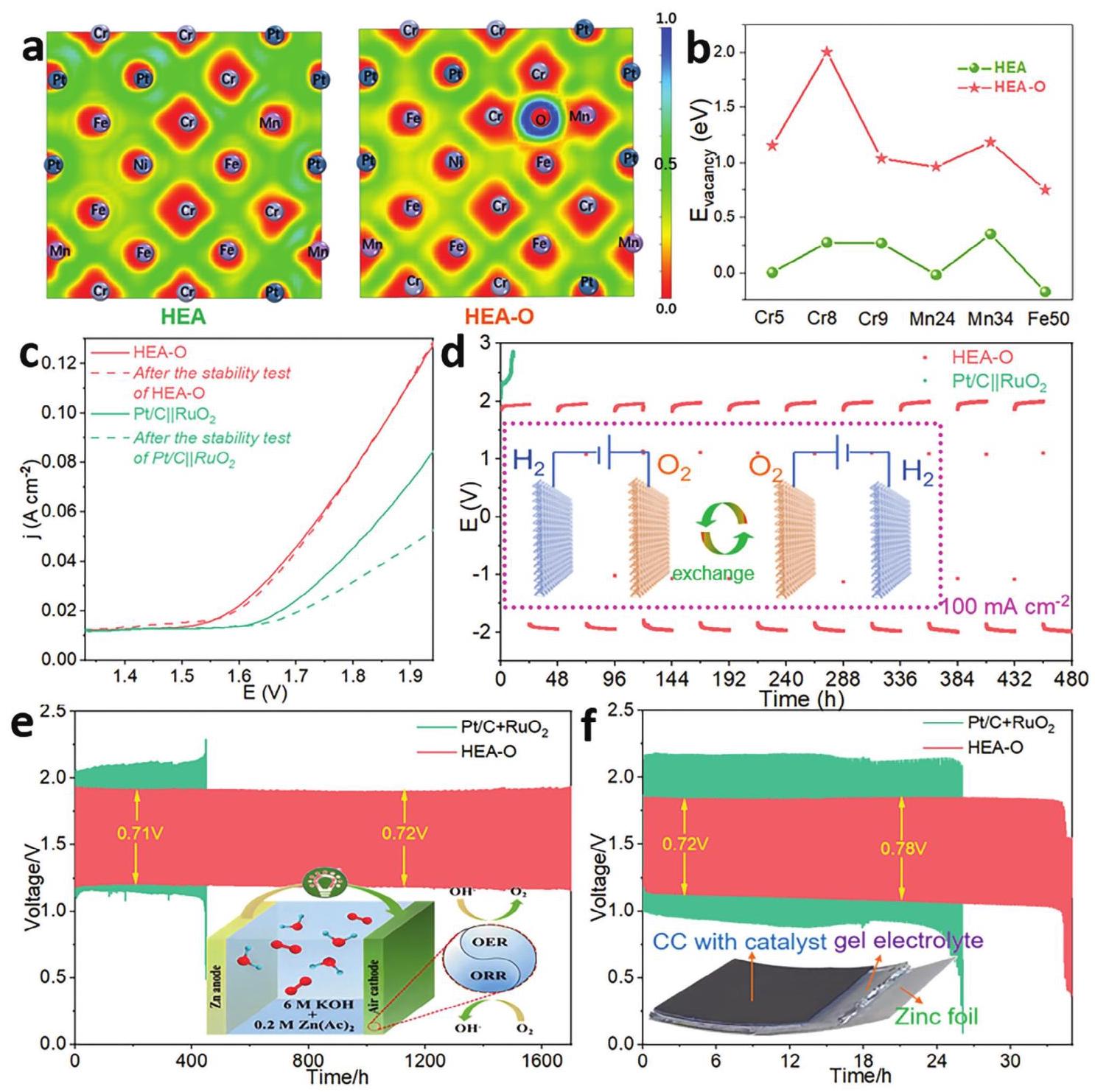

Figure 5: ELF、空位形成能、水电解和ZAB性能

Figure 5: ELF for HEA and HEA-O、空位形成能、水电解极化曲线和稳定性测试、液体和固体ZAB的放电-充电循环曲线。

内容: Figure 5展示:a) ELF显示O掺杂增强电子局域化;b) 空位形成能显示HEA-O更高;c) 水电解极化曲线;d) 水电解稳定性测试;e) 液体ZAB循环曲线;f) 固体ZAB循环曲线。

分析结果: ELF分析表明O掺杂导致电荷密度积累 around O sites,增强稳定性。空位形成能更高,表明HEA-O结构更 robust。水电解和ZAB测试显示HEA-O优于商业催化剂,保持良好稳定性超过1600小时,且可重新组装。这表明HEA-O在设备中具有实际应用潜力。
