Ultrastrong and High Thermal Insulating Porous High-Entropy Ceramics up to 2000°C

超强高温隔热多孔高熵陶瓷(高达2000°C)

Zihao Wen, Zhongyu Tang, Yiwen Liu, Lei Zhuang,* Hulei Yu, and Yanhui Chu*

School of Materials Science and Engineering, South China University of Technology, Guangzhou 510641, China

DOI: 10.1002/adma.202311870 | Advanced Materials | 2024

PDF原文

论文亮点

研究背景

研究方法

采用两步策略制备9PHEB样品:

  1. 将精细硼和过渡金属氧化物均匀混合作为原料
  2. 通过自制的超快高温合成(UHTS)装置,利用强焦耳热在几秒钟内完成制备过程
  3. 第一步:在适中温度下通过硼热还原形成固溶体化合物,B₂O₃气体的大量产生和逸出在化合物中留下丰富孔隙
  4. 第二步:将化合物产物研磨成粉末,破坏大孔隙而保留细孔隙,然后通过UHTS技术在高温下烧结,形成晶粒间的强连接
  5. 同时发生固溶反应,形成单一HEB相

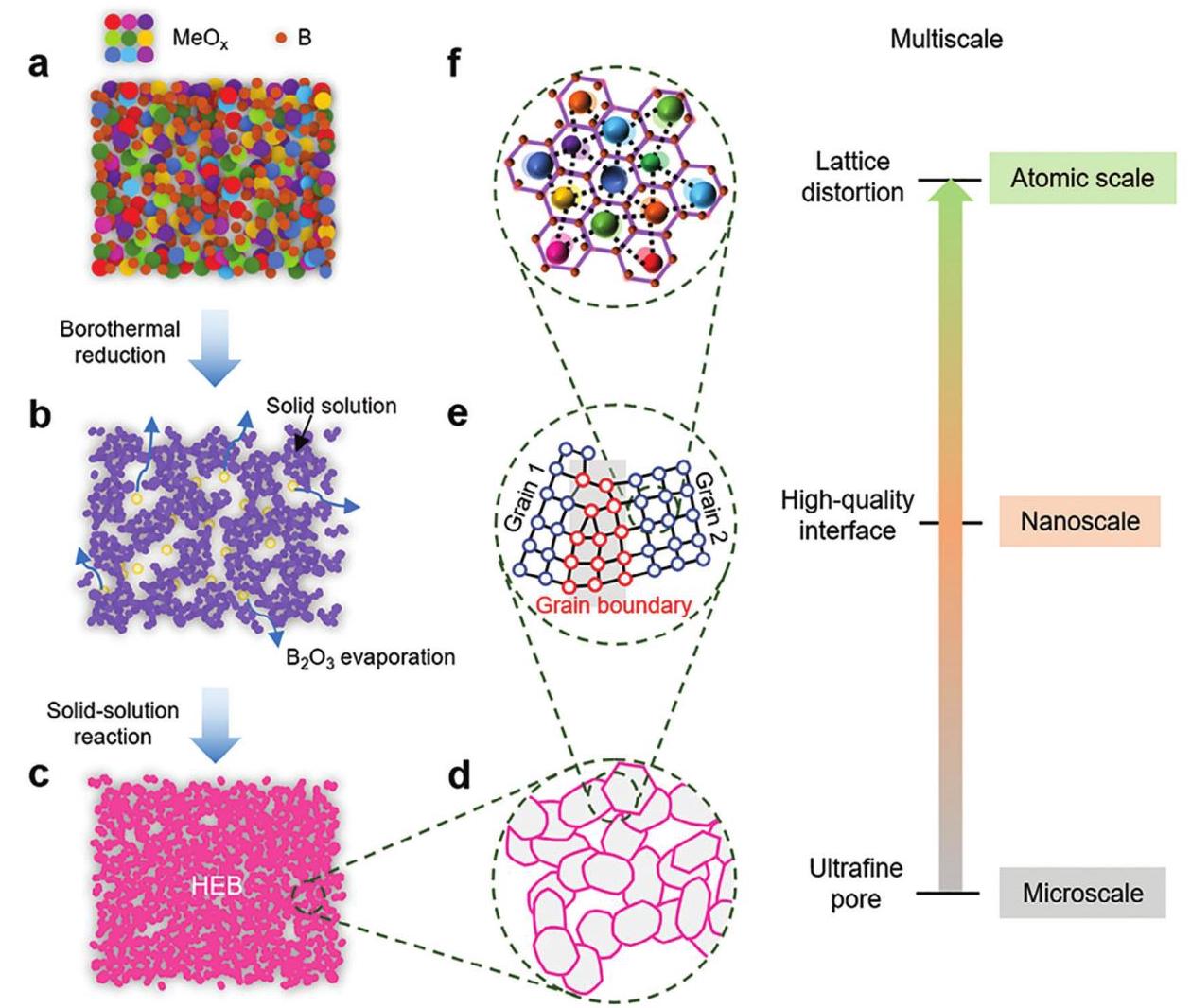

图1:9PHEB样品的制备和多尺度设计示意图

图1:9PHEB样品的制备和多尺度设计示意图

主要结论

通过简单有效的UHTS技术成功制备了具有优异机械和热性能的高性能多孔陶瓷9PHEBs
材料在≈50%孔隙率下兼具高机械强度(≈337MPa)和低热导率(≈0.76W·m⁻¹·K⁻¹),作为可靠隔热材料具有巨大潜力
合成的9PHEB在高达2000°C下表现出优异的尺寸和强度保持率,使其适用于极端条件

材料制备与表征

图2:9PHEB样品的制备和表征

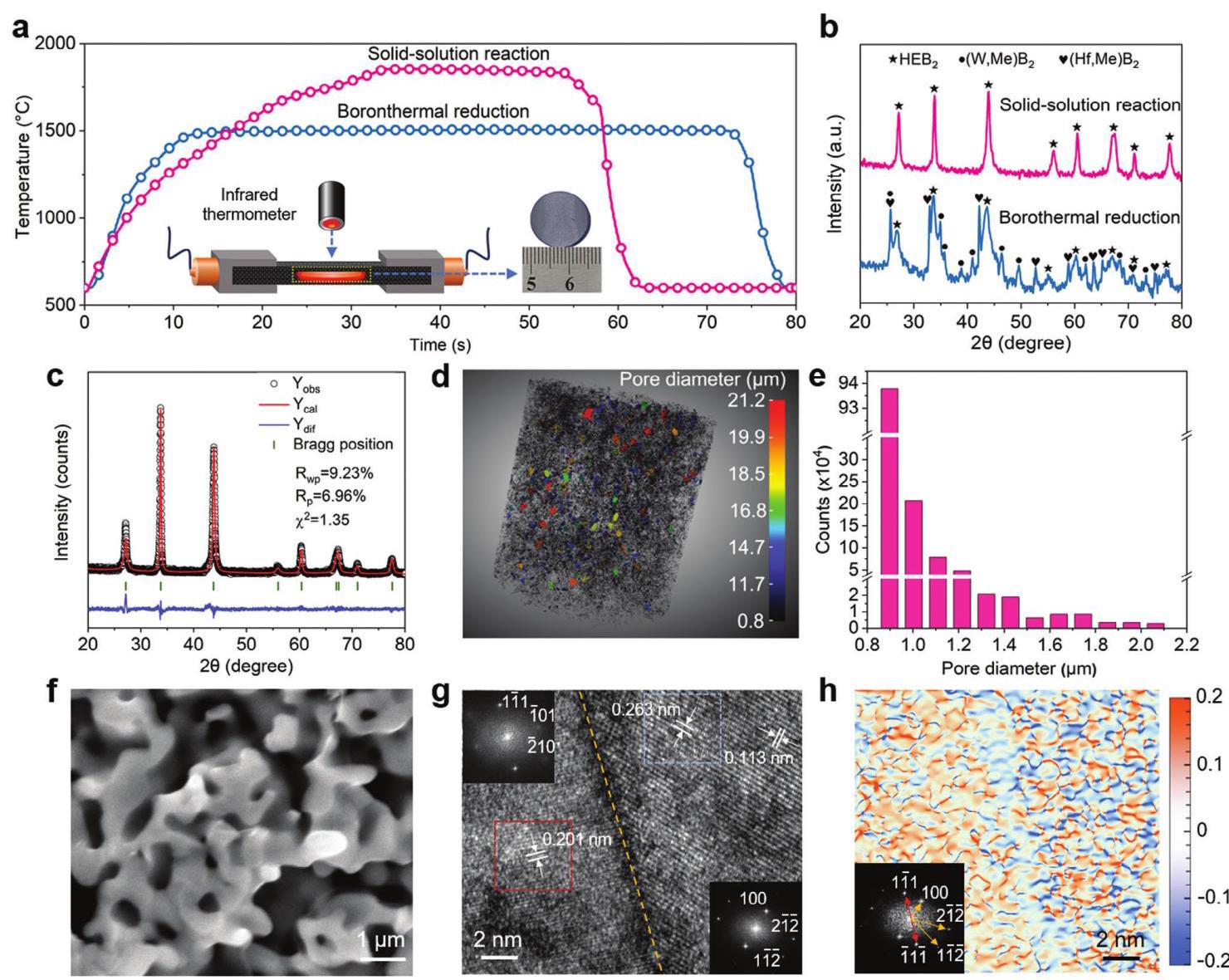

图2:9PHEB样品的制备和表征:(a)通过UHTS装置的加热温度-时间曲线;(b)XRD图谱;(c)使用GSAS软件的XRD精修图谱;(d)典型样品的X射线显微镜重建3D图像;(e)重建3D微观结构的孔径分布;(f)样品的SEM图像;(g)晶粒的TEM图像和相应的FFT图谱;(h)原子弹性应变映射([100]方向的正应变)

通过UHTS技术成功合成了单相9PHEB样品,具有可调孔隙率。XRD精修结果显示低拟合因子(Rp=6.96%和Rwp=9.23%),表明合成的9PHEBs具有六方结构,空间群为P6/mmm。

元素分布分析

图3:制备的9PHEB样品在微米和纳米尺度的元素分布

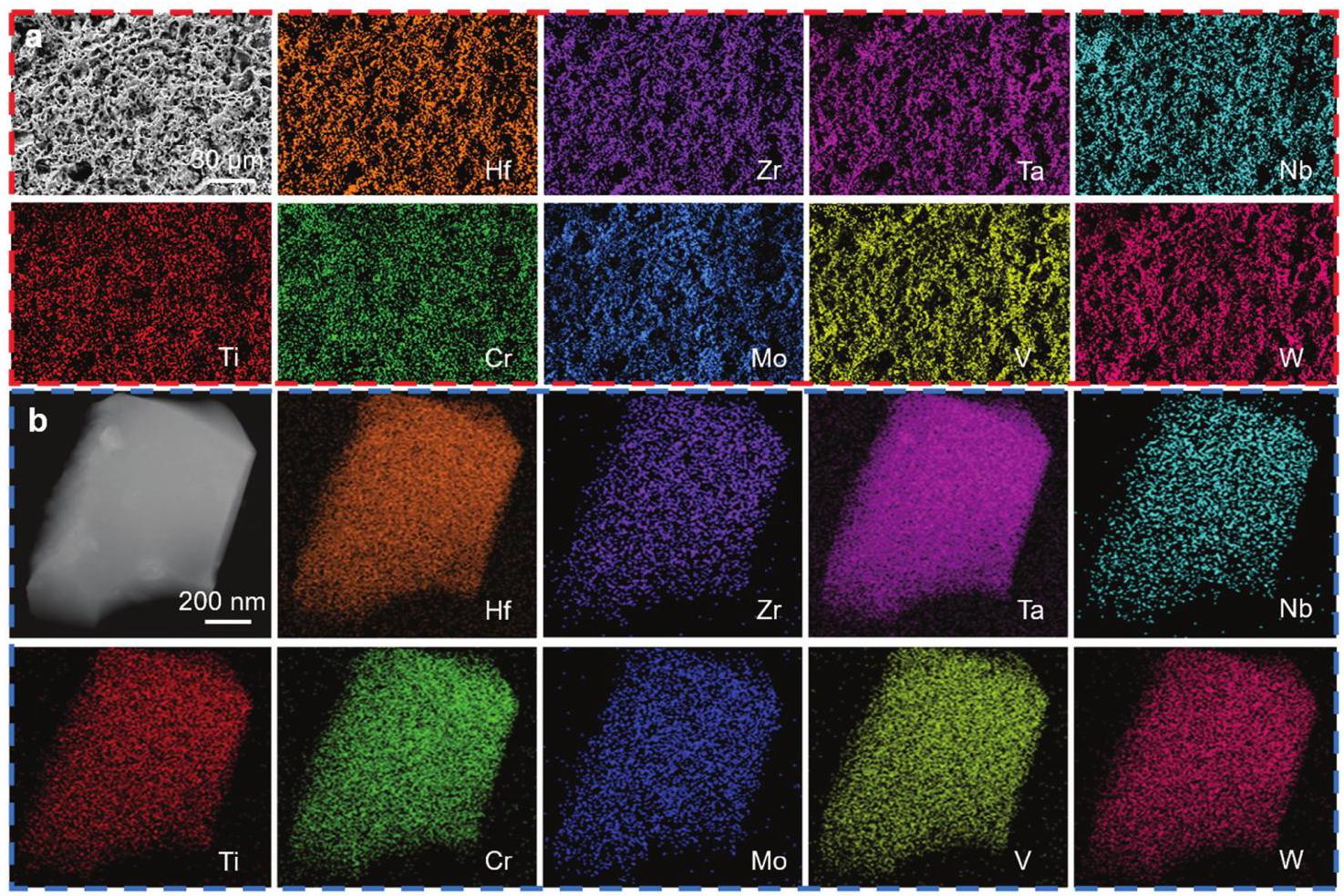

图3:制备的9PHEB样品在微米和纳米尺度的元素分布:(a)SEM图像和相应的EDS映射;(b)晶粒的TEM图像和相应的EDS映射

通过SEM和TEM配备的能谱仪(EDS)表征了9PHEB样品的元素分布。所有九种金属元素在微米尺度上均匀分布,且为等摩尔比。在纳米尺度上未观察到元素偏析,表明我们的9PHEB样品具有良好的元素分布。

机械性能分析

图4:制备的9PHEB样品的机械性能

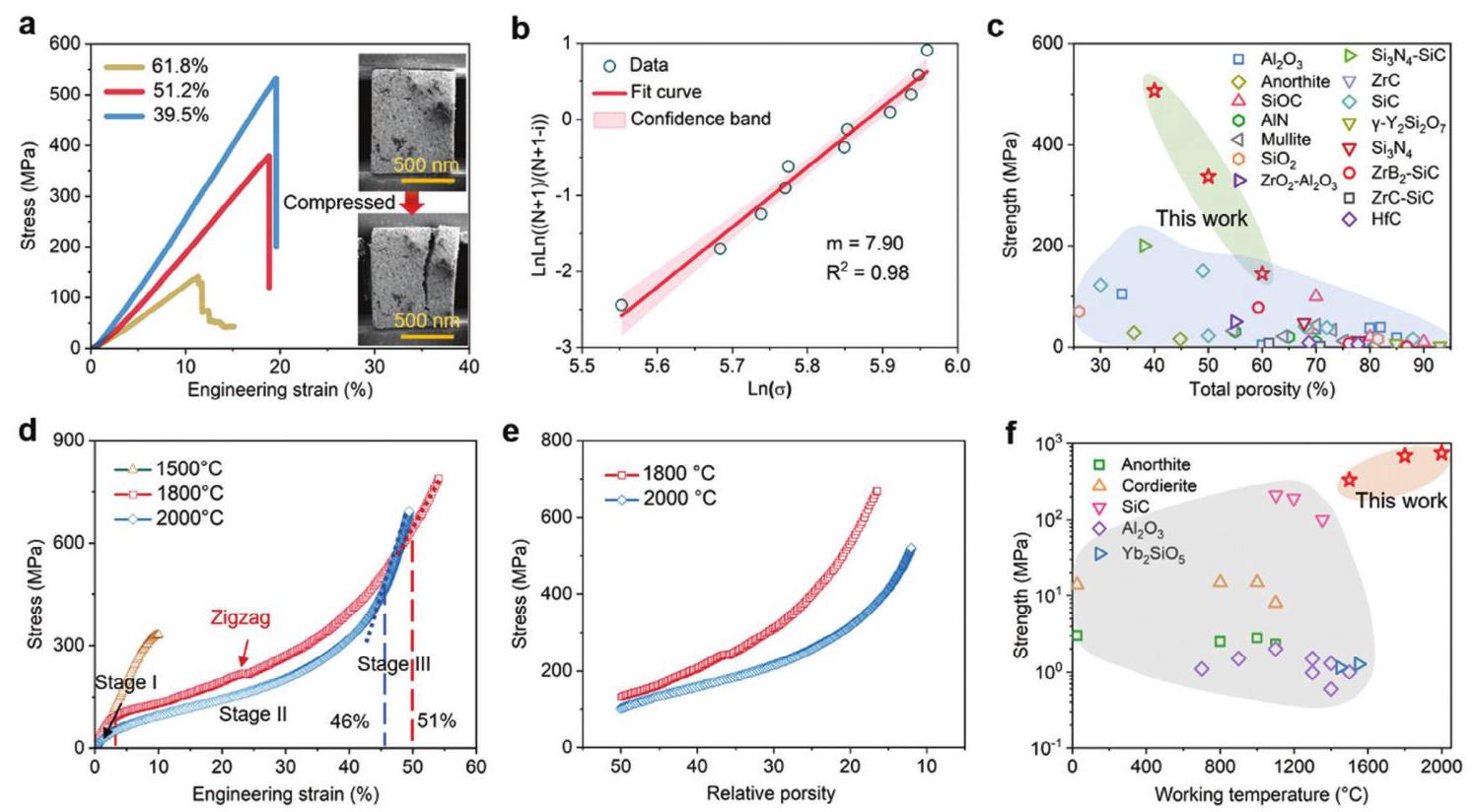

图4:制备的9PHEB样品的机械性能:(a)不同孔隙率样品的压缩应力-应变曲线;(b)孔隙率范围在45-55%的测试样品的压缩强度Weibull分布;(c)9HEB样品与已报道多孔陶瓷的强度与孔隙率关系对比;(d)样品在高温下的原位压缩应力-应变曲线;(e)样品在1800和2000°C测试的应力-相对孔隙率曲线;(f)9HEBs与其它材料的强度与测试温度关系对比

9PHEB样品表现出优异的机械性能,在室温下压缩强度高达≈337MPa,在2000°C高温下仍保持≈690MPa的超高强度,表现出韧性压缩行为。Weibull模量m测得为7.9,表明我们的材料具有机械可靠性。

热性能分析

图5:制备的9PHEB样品的热性能

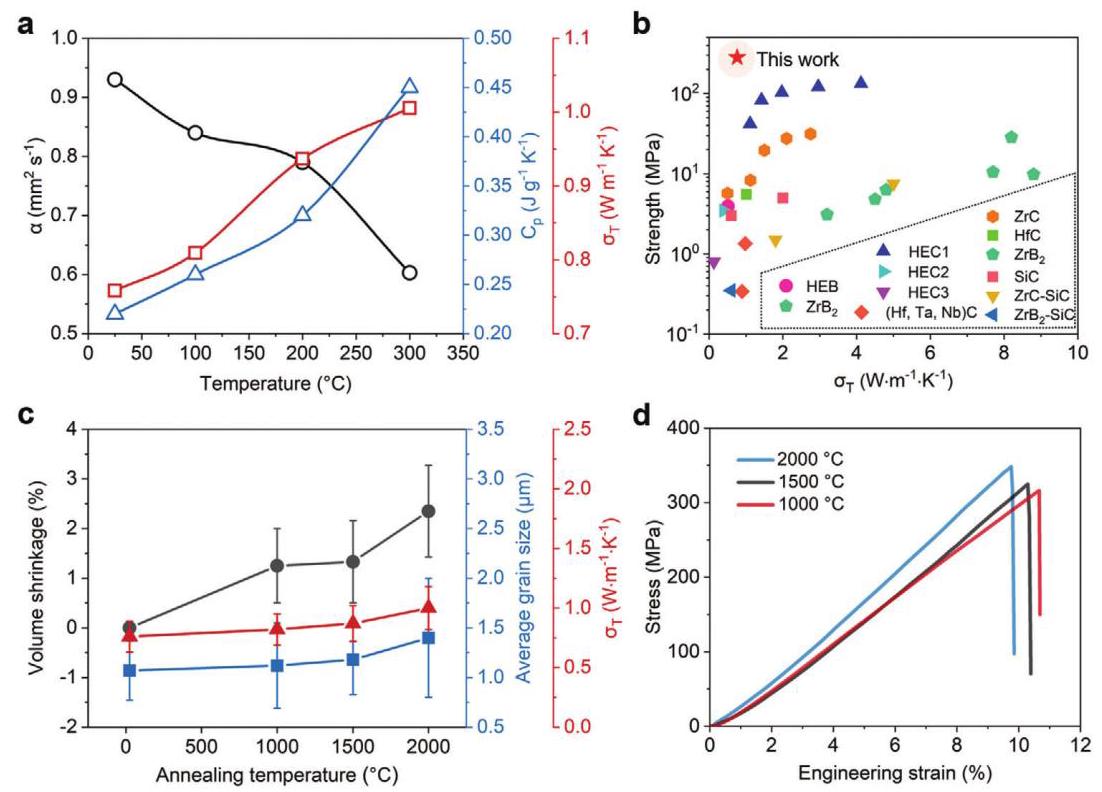

图5:制备的9PHEB样品的热性能:(a)从室温到300°C的热导率σT、比热容Co和热扩散率α;(b)与其它多孔陶瓷系统的热导率与压缩强度对比;(c)样品在1000、1500和2000°C退火后的体积收缩率、平均晶粒尺寸和热导率σT变化;(d)样品在1000、1500和2000°C退火后的压缩应力-应变曲线

9PHEB样品表现出优异的热性能,在≈50%孔隙率下具有低热导率(0.76W·m⁻¹·K⁻¹)。材料在高达2000°C的热处理下表现出卓越的热稳定性,体积收缩率极小(仅≈2.4%),晶粒粗化有限。
