Boron-Doped Biomass Carbon Nanostructures as Electrocatalysts for the Two-Electron Oxygen Reduction Reaction

硼掺杂生物质碳纳米结构作为双电子氧还原反应电催化剂

Xiang Xu, Ruting Xu, Yuying Zhao, Yuhan Wu, Qixin Yuan, Kang Sun, Shengchun Hu*, Jianchun Jiang, and Mengmeng Fan*

DOI: 待补充 | ACS Applied Nano Materials | 2024年

PDF原文

论文亮点

研究背景

研究方法

  1. BNs溶液的制备:将硼粉和三聚氰胺按比例混合,球磨24小时后分散在异丙醇/水溶液中,超声剥离5小时,离心获得BNs溶液
  2. f-Bs-C催化剂的合成:将部分氧化的活性炭添加到BNs溶液中,超声处理4小时,搅拌加热至干燥,然后在FJH装置中在Ar气氛下快速加热至3000°C并保持30秒
  3. 对照样品的制备:使用相同前体但采用传统管式炉加热制备Bs-C,以及使用大尺寸硼粉制备f-Bp-C和纯碳f-pure C
  4. 表征与测试:使用HR-TEM、XPS、XRD、拉曼光谱等进行材料表征,采用RRDE和三电极流动电池测试电催化性能
  5. DFT计算:通过密度泛函理论模拟不同B-B键数量模型的催化活性

主要结论

材料合成示意图与形貌表征

f-Bs-C合成示意图

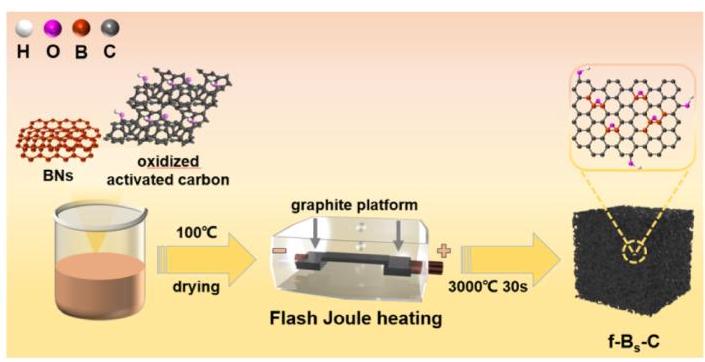

图1. f-Bs-C合成示意图

通过闪速焦耳加热方法成功将硼纳米片掺杂到生物质碳基质中,形成了具有三维块状结构的f-Bs-C材料。

材料表征结果

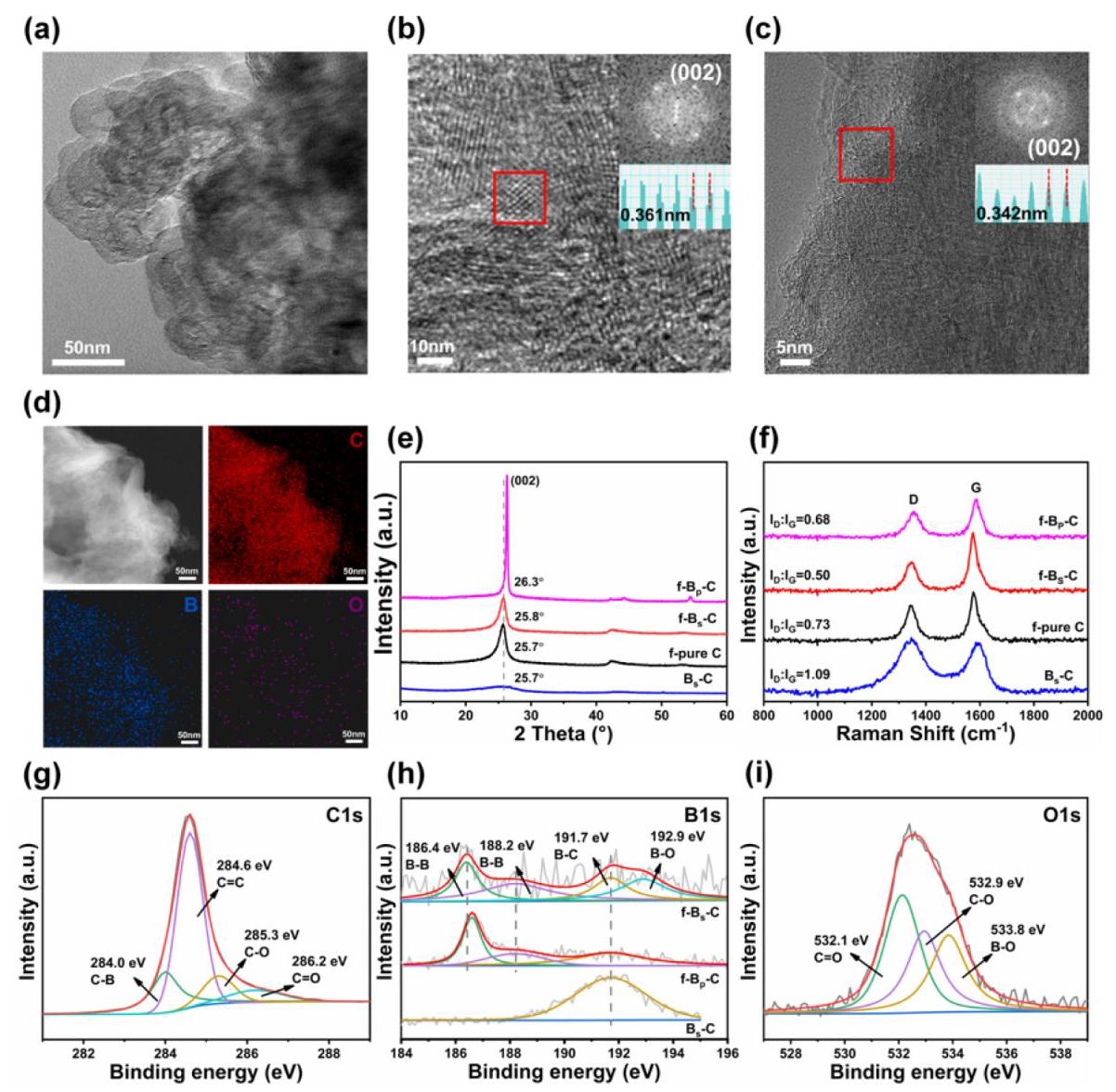

图2. (a,b) f-Bs-C的HR-TEM图像; (c) f-pure C的HR-TEM图像; (d) f-Bs-C的HAADF-STEM图像和元素分布图; (e) XRD图谱; (f) 拉曼光谱

HR-TEM显示f-Bs-C具有高度石墨化结构,层间距为0.361 nm,大于f-pure C的0.342 nm,表明硼原子成功掺杂。元素分布图显示B、C和O元素均匀分布。XRD和拉曼光谱证实FJH处理提高了材料的石墨化程度。

电化学性能测试

电化学性能

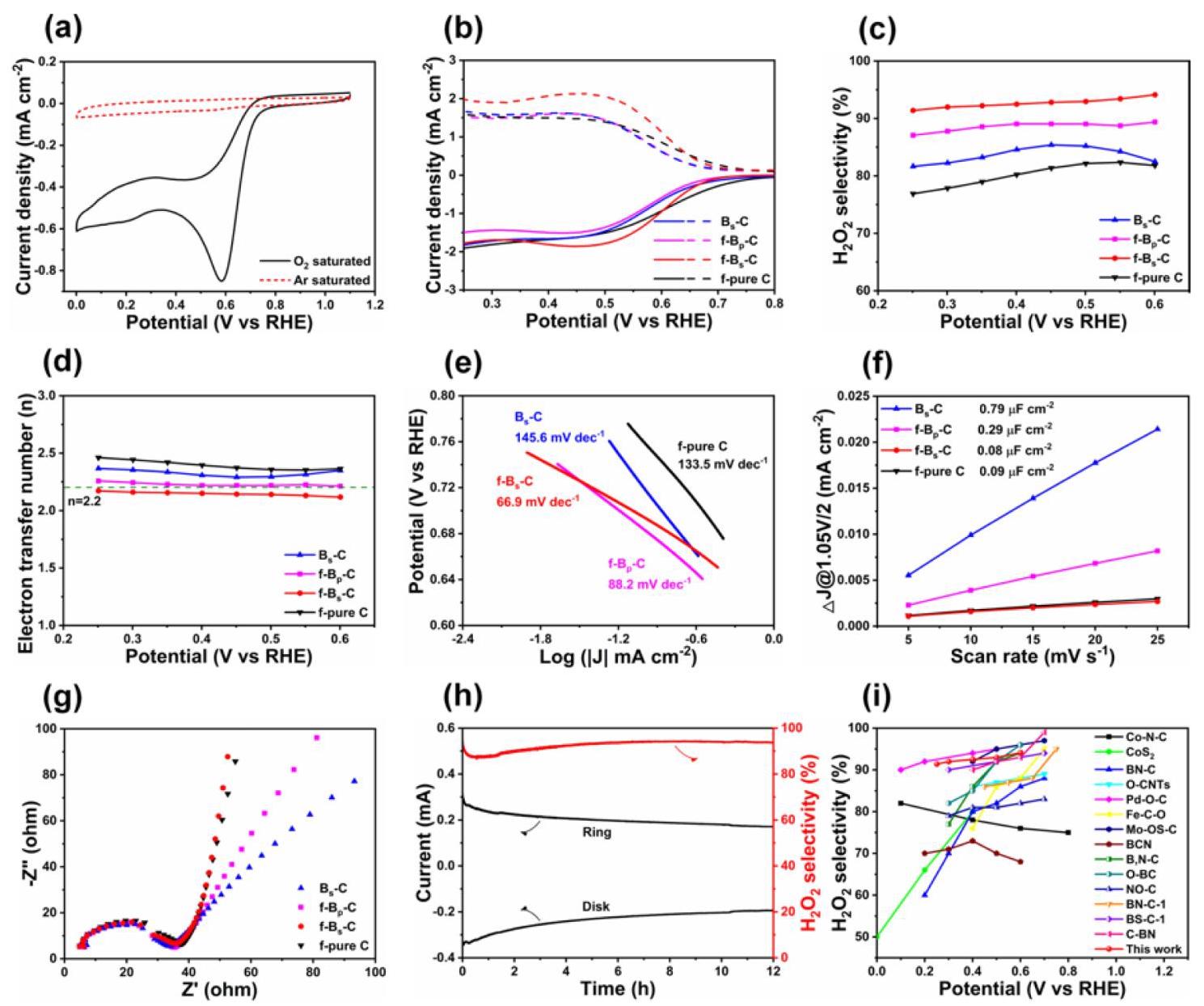

图3. (a) f-Bs-C在Ar饱和和O₂饱和电解质中的CV曲线; (b) LSV曲线; (c,d) H₂O₂选择性和电子转移数; (e) Tafel图; (f) ECSA计算; (g) EIS图谱; (h) 长期稳定性测试; (i) 与近期报道的电催化剂对比

f-Bs-C在0.25-0.6 V vs RHE电位范围内表现出91-94%的H₂O₂选择性,明显高于对照样品。Tafel斜率为66.9 mV dec⁻¹,表明更快的反应动力学。经过12小时测试,H₂O₂选择性仍保持90%以上,显示出优异的稳定性。

流动电池性能与DFT模拟

流动电池性能

图4. (a) 流动电池装置示意图; (b) LSV曲线; (c) i-t曲线; (d) 法拉第效率和H₂O₂浓度随时间变化

在流动电池测试中,f-Bs-C在-1.2 V vs RHE下达到147 mA cm⁻²的电流密度。经过11小时测试,电流密度基本保持不变,H₂O₂浓度增加到19.4 mM,法拉第效率在前6小时超过90%,11小时后仍保持在80%以上。

DFT模拟结果

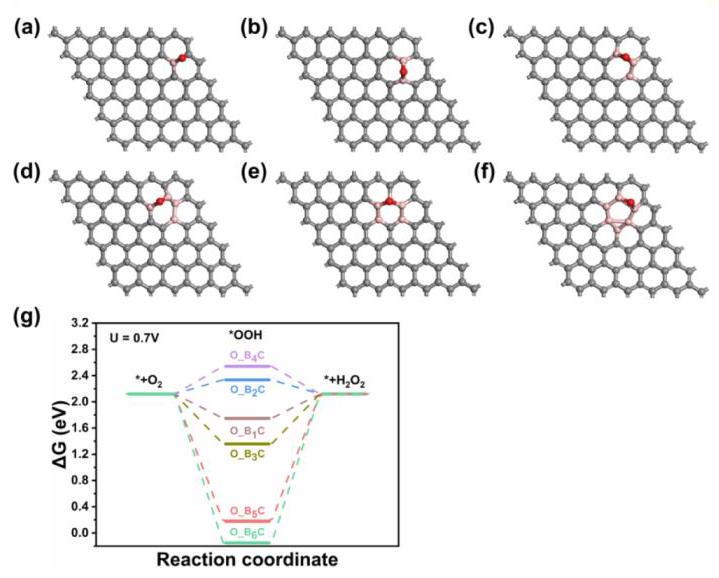

图5. (a-f) O-B₁-C至O-B₆-C优化模型; (g) 各模型的2e⁻ ORR反应路径吉布斯自由能变化

DFT计算表明,O-B₂-C模型具有最低的过电位(0.21 eV),是最优的催化活性位点。随着B-B键数量的增加,催化性能先提高后降低,表明适当数量的B-B键对提高催化性能至关重要。
