本研究采用改进的碳热冲击方法制备CCP/HEAs复合材料:
使用多种表征技术分析样品形貌、结构和化学状态,包括SEM、TEM、XRD、XPS和拉曼光谱等。

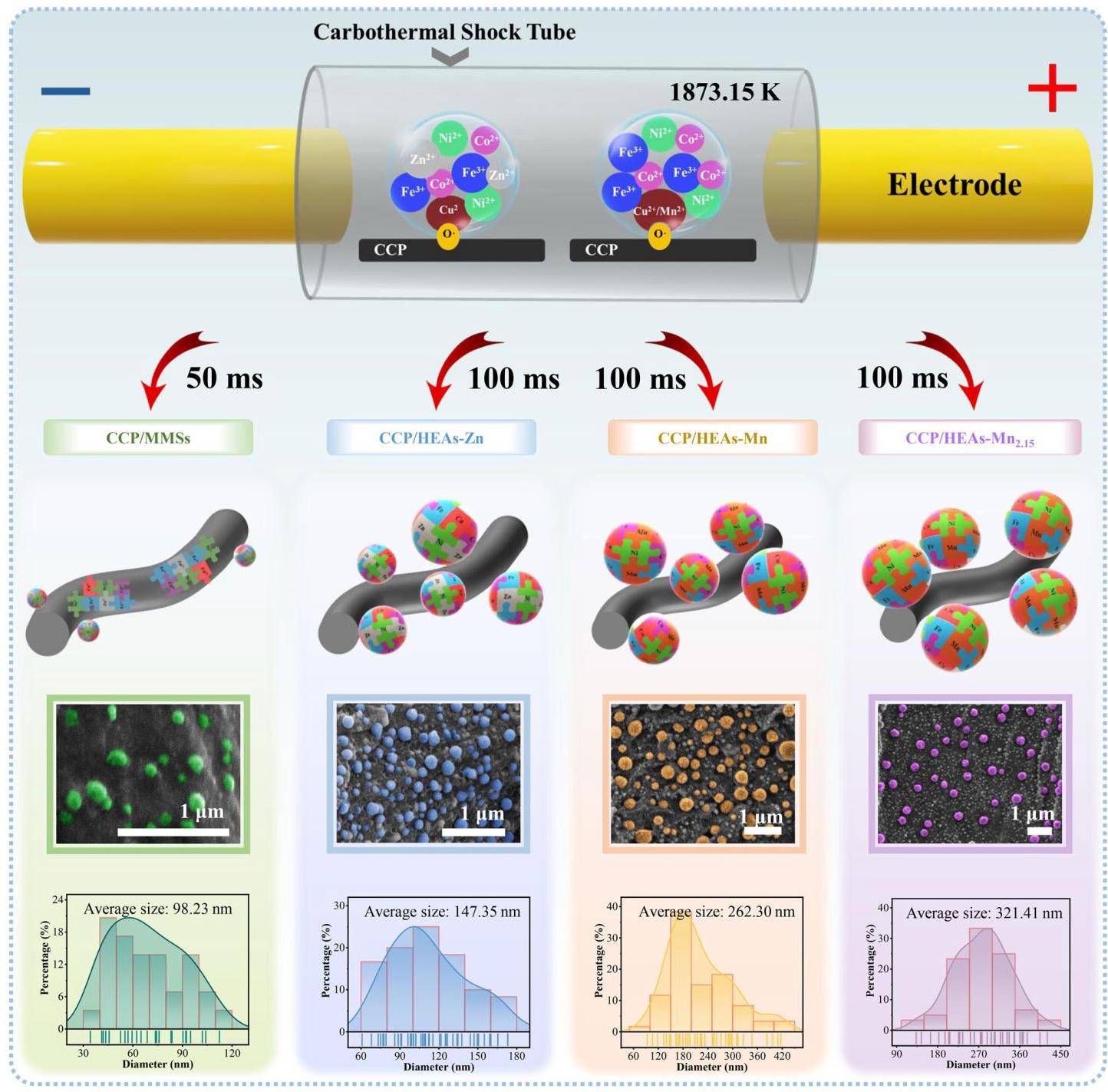

该图展示了改进的碳热冲击方法制备CCP/MMS、CCP/HEAs-Zn、CCP/HEAs-Mn和CCP/HEAs-Mn2.15的过程。通过使用生物质碳源和改良设备,成功保留了碳化纤维素纤维中的含氧官能团,为HEAs成核提供了活性位点。

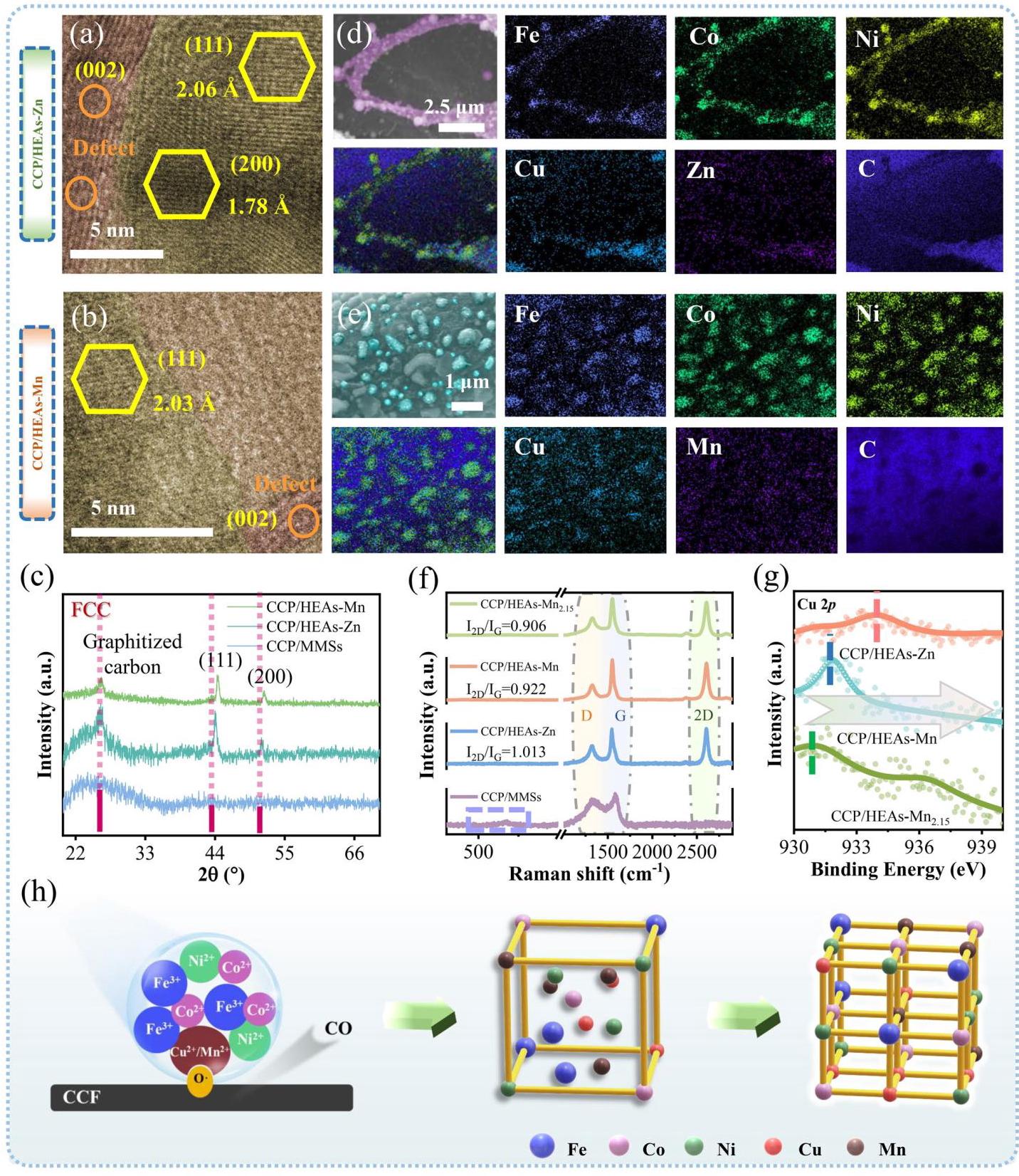

该组图像展示了CCP/HEAs-Zn和CCP/HEAs-Mn的高分辨率TEM图像、XRD图谱、元素映射图像和拉曼光谱分析结果。结果表明,随着Mn摩尔比的增加,HEAs纳米颗粒尺寸逐渐增大并趋于均匀分布,这与金属元素的催化活性有关。

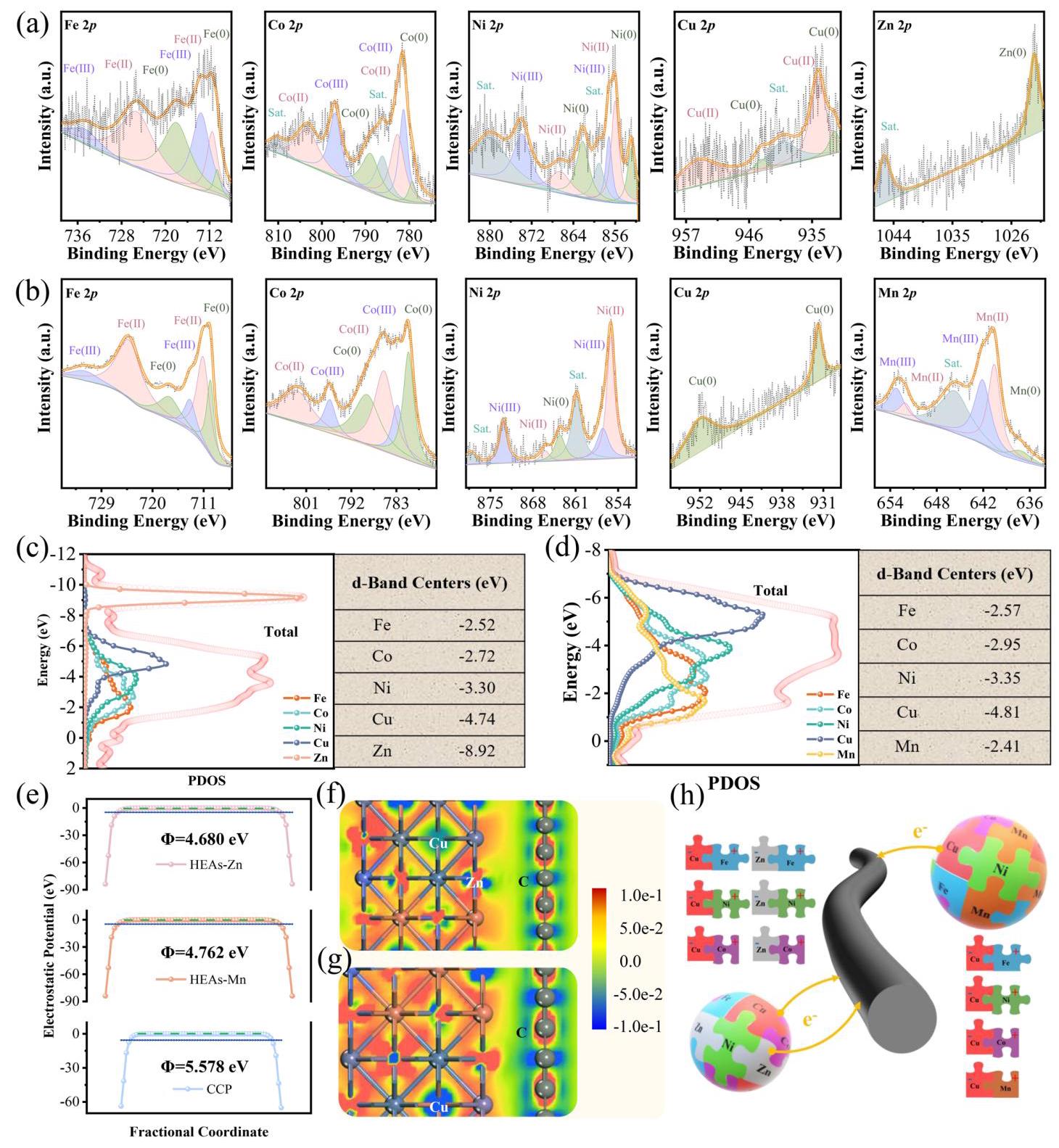

通过XPS光谱分析和d轨道投影态密度(PDOS)计算,揭示了不同HEAs组分的电子迁移模式。CCP/HEAs-Mn2.15中Cu 2p的结合能向低能级移动,表明电子迁移效应增强并形成了稳定的偶极子。

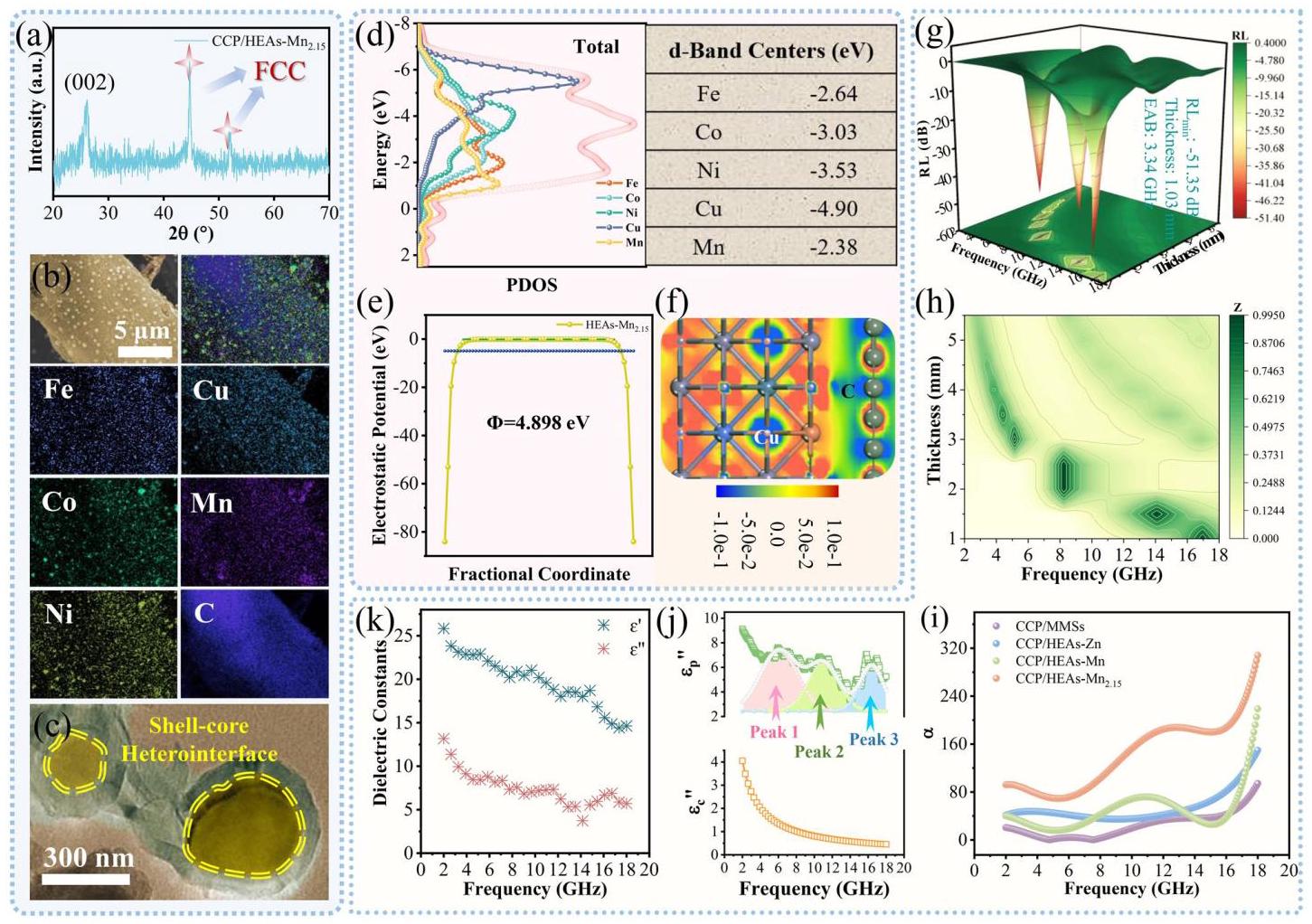

该组图像展示了CCP/HEAs-Mn2.15的结构特征和电磁波吸收性能。材料具有典型的FCC晶体结构和无元素偏析的均匀分布,形成了标志性的壳核异质界面。在超薄厚度(1.03mm)下实现了-51.35dB的高效电磁波吸收。
该图展示了CCP/HEAs-Mn2.15的电磁波吸收机制,包括:1) 含氧官能团作为偶极子促进偶极极化;2) 单富电子位点(Cu)诱导形成局部等效偶极子;3) 一维碳化纤维素纤维提供导电损耗;4) 三维导电网络提供多重散射和反射空间。
通过雷达散射截面(RCS)模拟和超宽带带通滤波器设计,验证了材料在实际场景中的应用潜力。CCP/HEAs-Mn2.15在超薄厚度下实现了有效的电磁衰减,CCP/MMSs-20%作为介电基板设计的滤波器实现了7.68GHz的超宽通带。
