Youmei Wang, Weiwei Qin, Zhao Chen, Zhezhe Deng, Dehua Ma, Yifan Wang, Xiaoqing Wang, Yunguang Yin, Yongshuai Xie, Benxue Liu,* Luyi Zhu,* Xinqiang Wang, Guanghui Zhang, and Dong Xu
State Key Laboratory of Crystal Materials, Institute of Crystal Materials, Shandong University, Jinan 250100, China
University of Science and Technology of China, Hefei 230026, China
DOI: 待补充 | 期刊: 待补充 | 年份: 2024

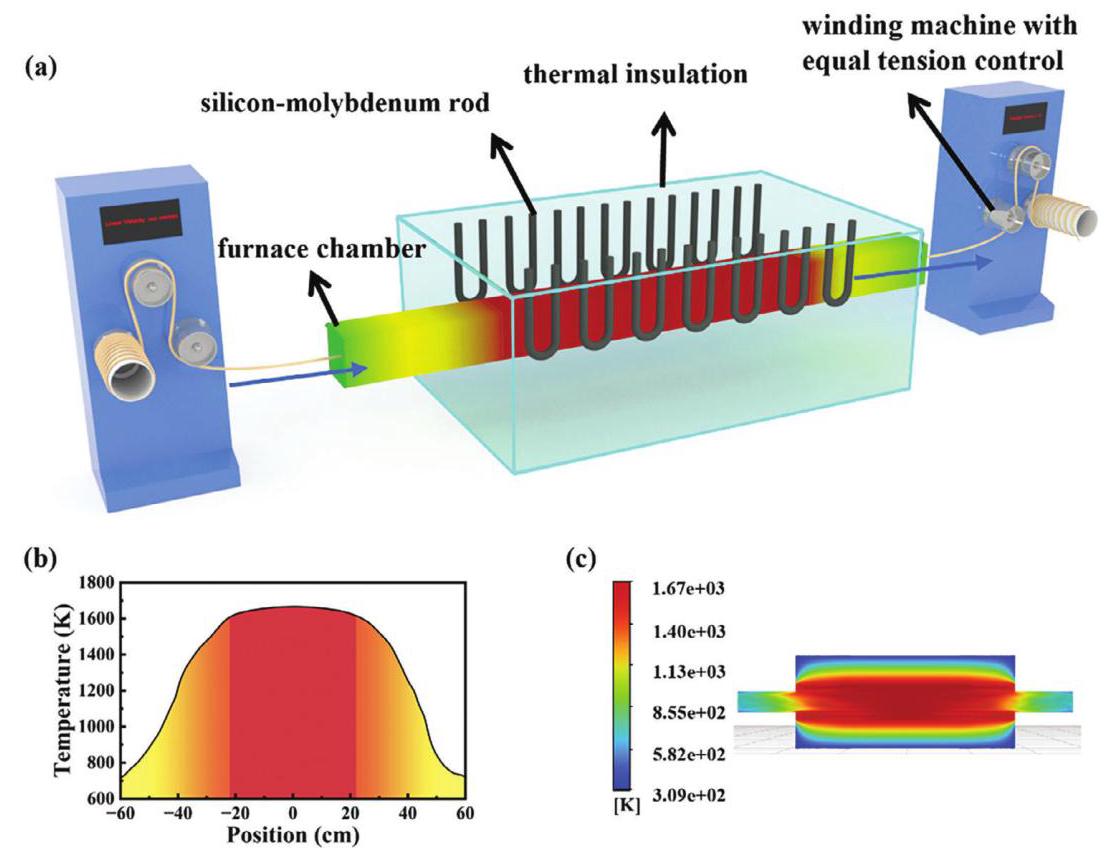

图1. a) OUHS设备示意图。b, c) 设备在1673 K恒温下的温度场模拟。
分析结果:OUHS设备采用开放式设计,温度场模拟显示加热腔内温度相对恒定,外部温度迅速下降。通过调节纤维通过加热腔的速度,可以控制样品的加热/冷却速率和高温保持时间。

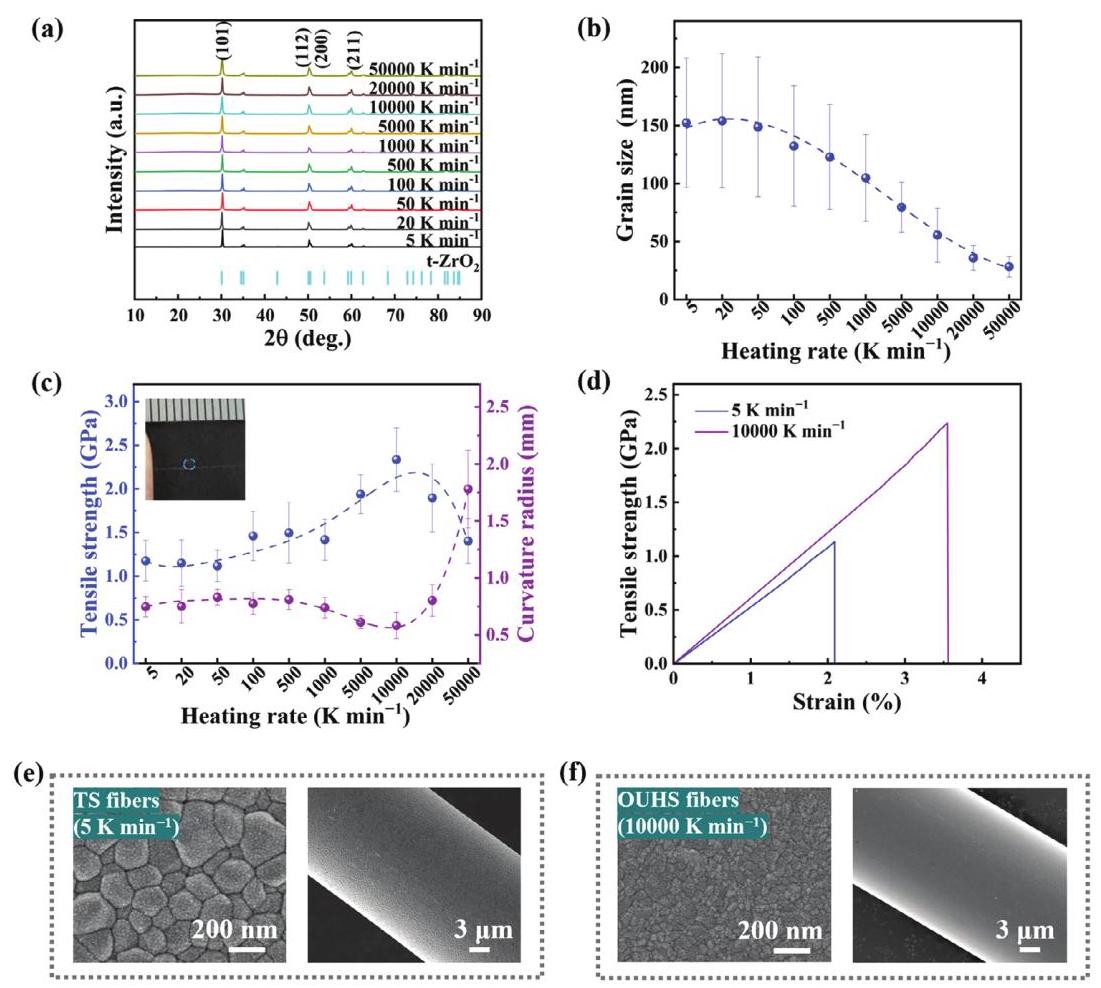

图2. 在1673 K和不同加热速率下制备的3YSZ连续纤维特性。
分析结果:随着加热速率增加,XRD峰宽化,晶粒尺寸减小。OUHS纤维(10000 K/min)的晶粒尺寸比传统烧结(TS)纤维小约65%,平均拉伸强度达到2.33 GPa,是TS纤维(1.17 GPa)的两倍。SEM图像显示OUHS纤维含有紧密结合的纳米级晶粒,表面光滑无裂纹。
图3. 在1473 K制备的OUHS纤维的原位高角度环形暗场扫描透射电子显微镜(HAADF-STEM)图像,显示小晶粒(青色)因合并生长而消失。
分析结果:原位STEM观察显示,在高温环境下,相邻晶粒之间的边界会向曲率半径方向迁移,导致小晶粒被大晶粒吞并。在1473 K恒定温度下,选定区域的晶粒通过合并生长仅需21秒,表明超快烧结可以有效限制晶粒生长。
图4. a) 预烧结3YSZ纤维的示意图、元素分布和HAADF-STEM图像。b) TS(1673 K, 5 K/min)和c) OUHS(1673 K, 10000 K/min)制备纤维的示意图和高倍HAADF-STEM图像。
分析结果:预烧结纤维含有约10%的碳,未实现完全致密化。TS和OUHS纤维均由晶粒和晶间孔组成,但OUHS纤维的晶粒和孔洞明显更小。OUHS纤维的平均孔径(25.7±5.2 nm)小于TS纤维(57.2±16.2 nm),且孔分布更均匀。OUHS纤维中的连贯晶界有效改善了晶间结合。
图5. 有限元分析烧结纤维中孔洞对其力学性能的影响。a) 拉伸和b) 弯曲时的应力分布。
分析结果:有限元分析表明,在拉伸过程中,应力集中在孔洞附近的晶界处,这种集中的程度随着垂直于外力的接触面数量的减少而增加。TS纤维孔洞附近的应力显著超过OUHS纤维,TS纤维模型中的最大拉伸力(0.5N)小于OUHS纤维模型(1.5N)。弯曲实验也显示出相似的趋势。结果表明,纤维内的孔洞在决定其机械强度方面起着关键作用。

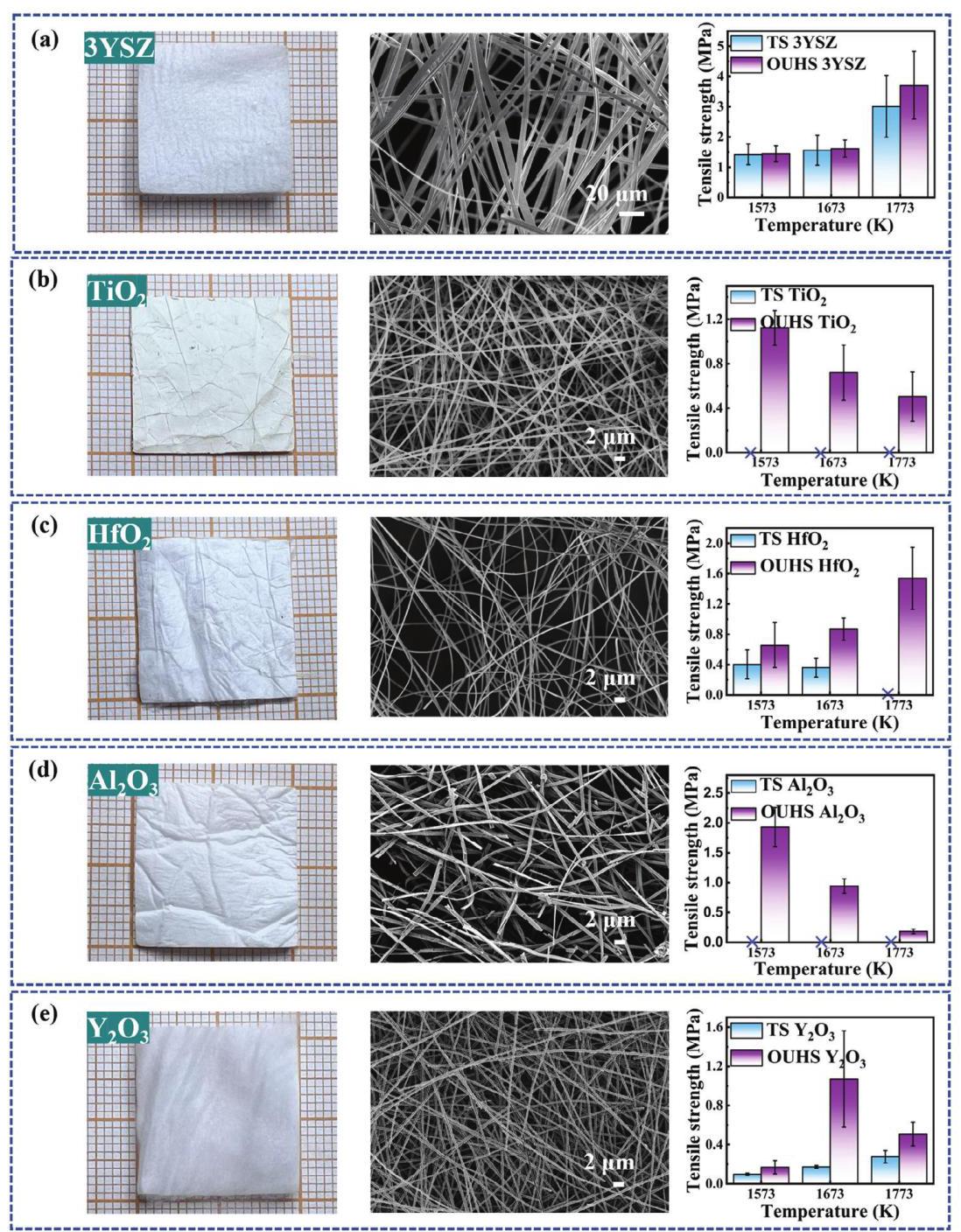

图6. a) 3YSZ, b) TiO₂, c) HfO₂, d) Al₂O₃和e) Y₂O₃纤维膜的照片(第一列)、SEM图像(第二列)和拉伸强度(第三列)。
分析结果:OUHS纤维膜更完整,断裂更少,保持其形态且相对蓬松;而TS纤维膜,特别是由TiO₂、HfO₂和Al₂O₃组成的纤维膜,破碎成片。SEM成像表明OUHS纤维膜表现出更大的完整性,断裂更少。OUHS纤维膜的力学性能显著改善,主要表现在其拉伸和弯曲疲劳抗力上。

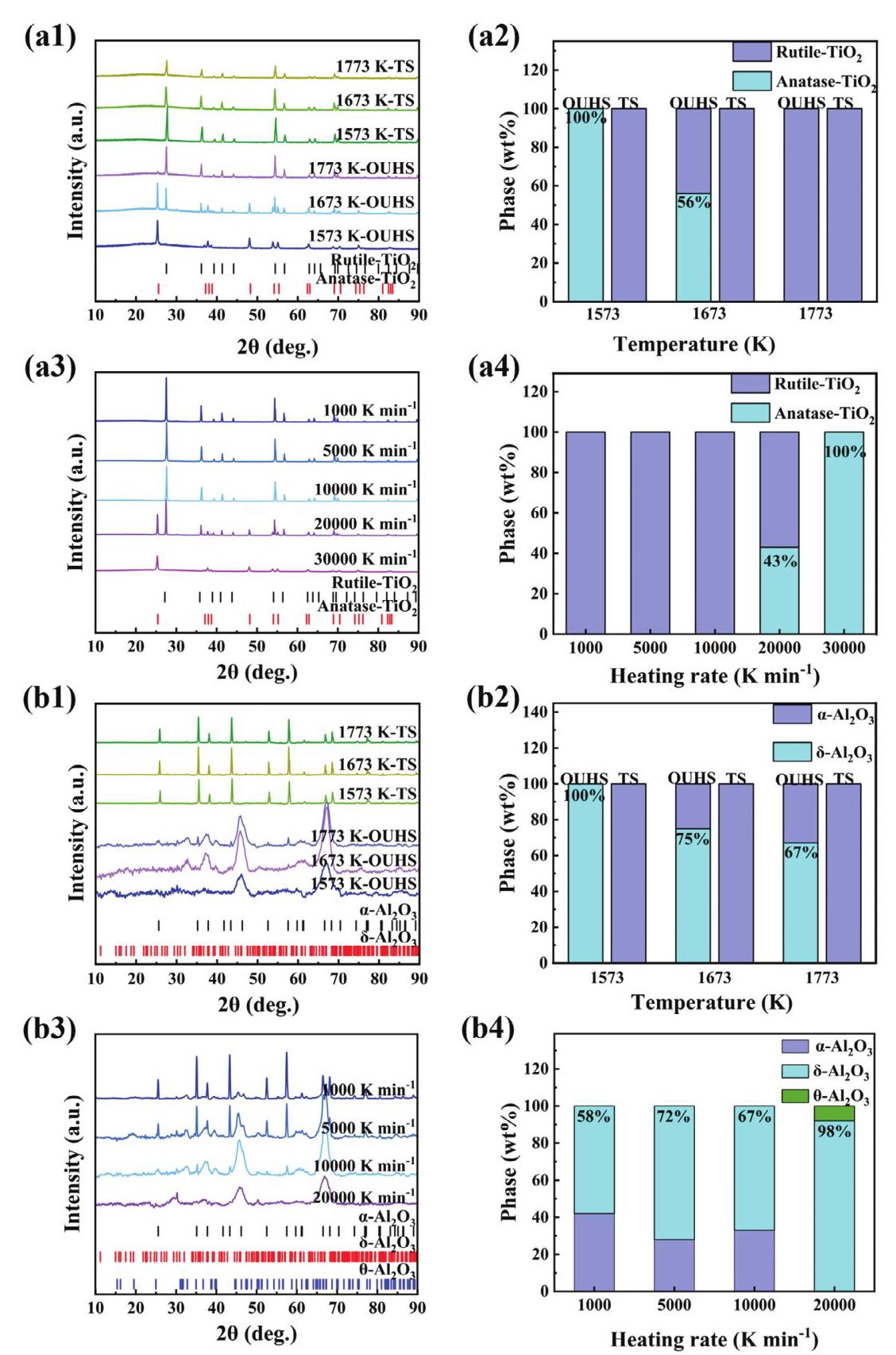

图7. a1) XRD图谱和a2) 不同烧结温度下OUHS(10000 K/min)和TS制备的TiO₂纤维的相组成。b1) XRD图谱和b2) 不同烧结温度下OUHS(10000 K/min)和TS制备的Al₂O₃纤维的相组成。
分析结果:OUHS在1573 K烧结的Al₂O₃纤维中含有亚稳态δ相,随着烧结温度升高,该相的主导地位减弱。而TS在1573、1673和1773 K烧结的Al₂O₃纤维含有稳定的α相。类似地,OUHS在1573、1673和1773 K烧结的TiO₂纤维含有锐钛矿相,这是TS无法获得的。OUHS制备的纤维保留了它们的亚稳态相,其含量可以通过调节烧结参数来控制。
