本研究采用碳热冲击(CTS)方法,具体步骤如下:

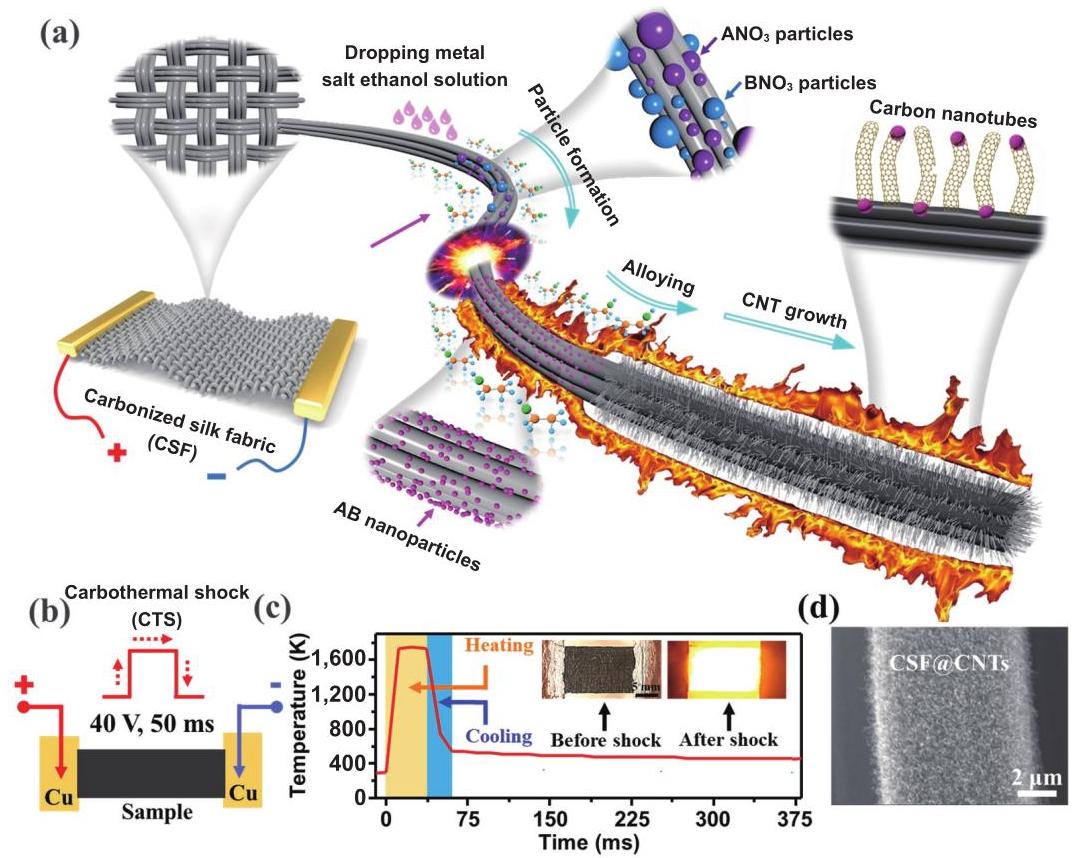

内容: Figure 1(a)展示了CTS过程的示意图,包括金属盐加载、脉冲电压应用和CNTs生长;(b)显示应用的脉冲电压波形(40 V, 50 ms);(c)显示温度演变过程,加热速率达10^5 K/s;(d)是CSF@CNTs的SEM图像,显示均匀生长的蓬松CNTs。
分析结果: 该图证实了CTS方法的可行性和超快特性,脉冲电压能瞬间加热基底,导致CNTs快速生长。SEM图像显示CNTs均匀分布,形成了独特的蓬松结构,为后续应用奠定了基础。

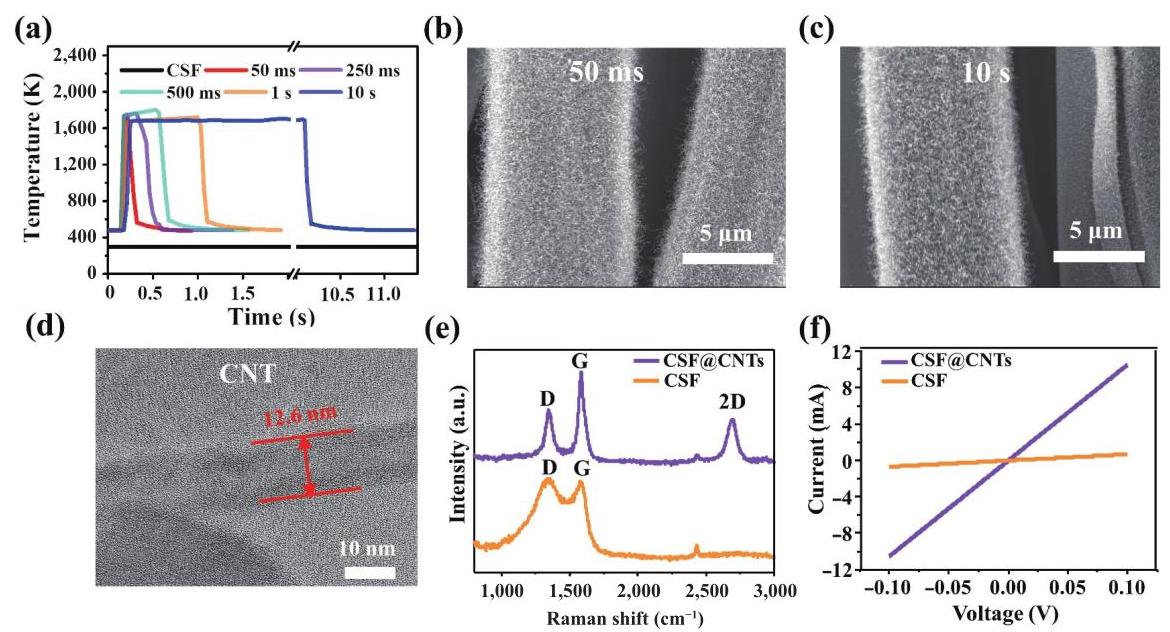

内容: Figure 2(a)显示不同CTS持续时间下的温度演变,最高温度均 around 1700 K;(b)和(c)是不同持续时间(50 ms和10 s)下CSF@CNTs的SEM图像,显示类似形貌;(d)是CNTs的TEM图像,显示多壁结构,直径约12.6 nm;(e)是拉曼光谱,显示D-band/G-band比值降低和2D峰出现,表明高质量CNTs;(f)是I-V曲线,显示电导率提升。
分析结果: 温度曲线证明CTS过程稳定,不同持续时间下CNTs形貌一致,表明方法鲁棒性。TEM和拉曼数据证实CNTs质量高,电导率显著提升,支持其在电子器件中的应用。
内容: Figure 3是示意图,解释CTS过程中CNTs的生长机制:(i)和(ii)金属盐分解为金属液体和NOz气体;(iii)碳代谢反应释放CO2;(iv)液滴分裂和融合形成CoCu合金催化剂;(iv)-(vi)乙醇热解提供碳源,催化生长CNTs。
分析结果: 该机制强调了超快加热和表面氧浓度的作用,气体释放驱动催化剂形成,乙醇作为碳源,导致均匀CNTs生长。这解释了为什么CTS方法能快速高效地合成CNTs。

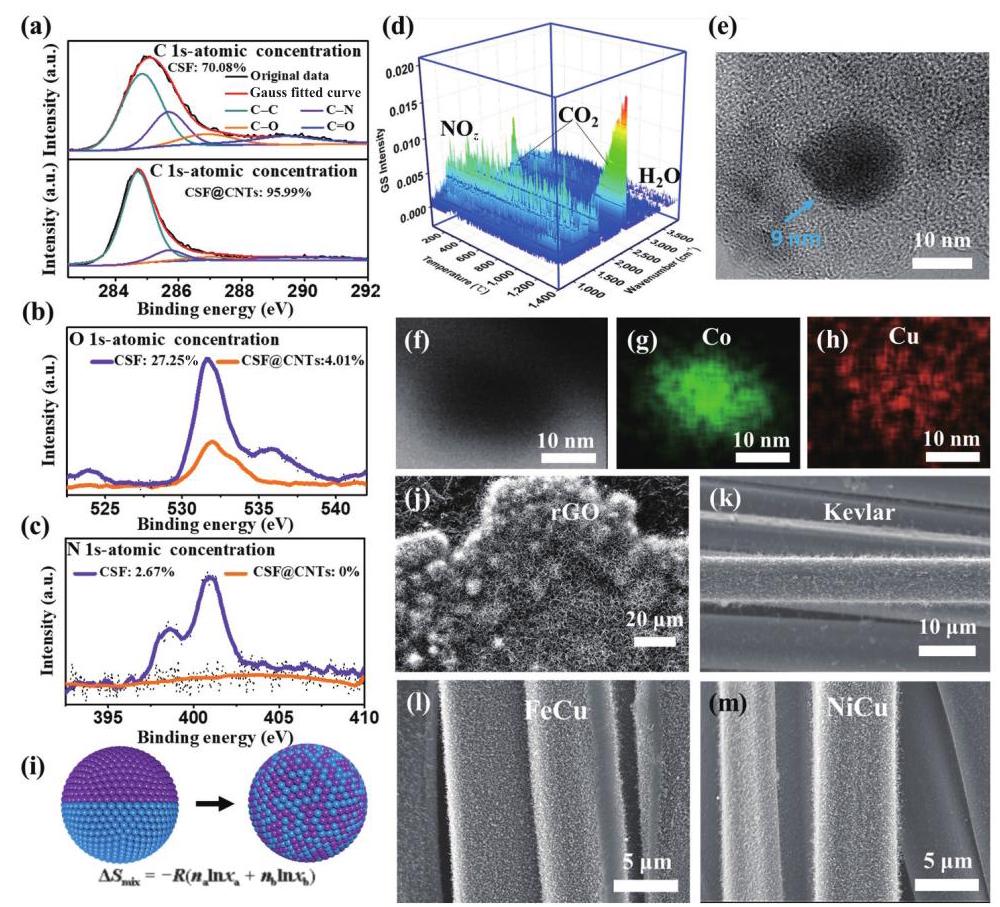

内容: Figure 4(a)-(c)是XPS光谱,显示CTS后O和N原子浓度降低;(d)是TA-FTIR结果,验证气体产物释放;(e)-(h)是TEM和EDS mapping,显示Co和Cu均匀分布;(i)示意图比较相分离和固溶体结构;(j)-(m)显示在其他基底(rGO、碳化Kevlar)和催化剂(FeCu、NiCu)上生长的CNTs。
分析结果: XPS和TA-FTIR数据支持机制中键断裂和气体释放。EDS mapping证实催化剂均匀性,固溶体结构得益于超快冷却。其他基底和催化剂的成功生长表明CTS方法的普适性,可用于合成多种 nanomaterials。

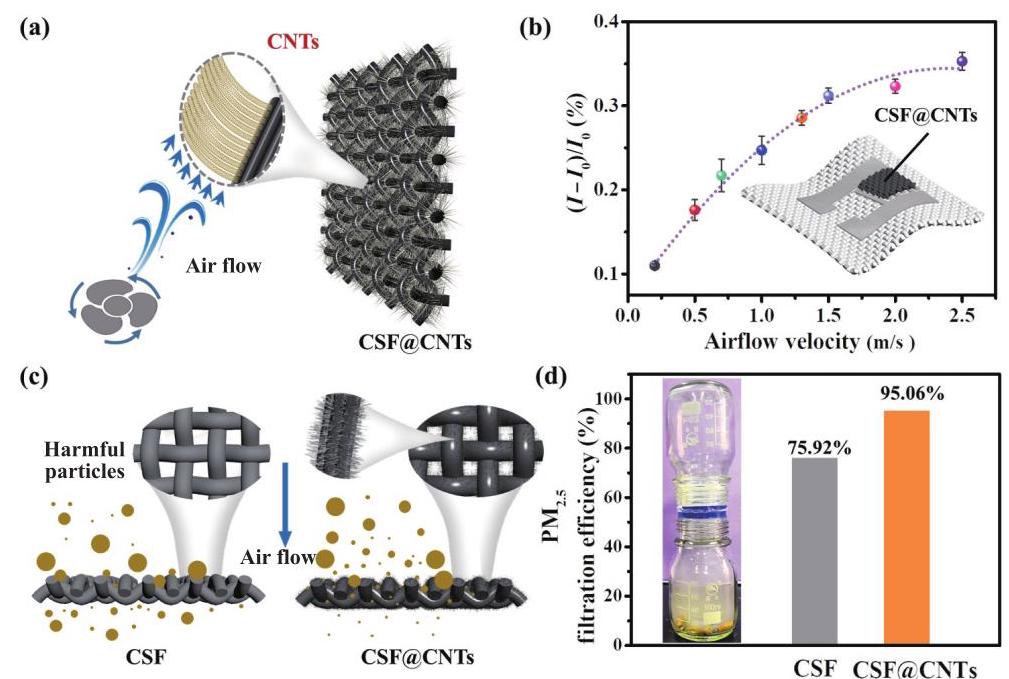

内容: Figure 5(a)展示CSF@CNTs气流传感器的工作原理,蓬松结构在气流下接触点增加;(b)显示电流变化与流速的关系,灵敏度高;(c)和(d)比较CSF和CSF@CNTs作为空气过滤器的结构和效率,CSF@CNTs过滤效率更高。
分析结果: 蓬松结构赋予了CSF@CNTs高灵敏度(检测限低、响应快)和高过滤效率(比表面积大)。这验证了其在可穿戴传感器和环保设备中的实际应用潜力,突出了研究的实用价值。
