Upcycling end-of-life vehicle waste plastic into flash graphene

将报废车辆废塑料升级回收为闪蒸石墨烯

第一作者: Kevin M. Wyss (Rice University)

通讯作者: James M. Tour (Rice University)

DOI: 10.1038/s44172-022-00006-7

PDF原文

期刊: Communications Engineering

发表年份: 2022


论文亮点


研究背景


研究方法

闪蒸石墨烯制备:

材料表征:

复合材料制备:

生命周期评估(LCA):


主要结论

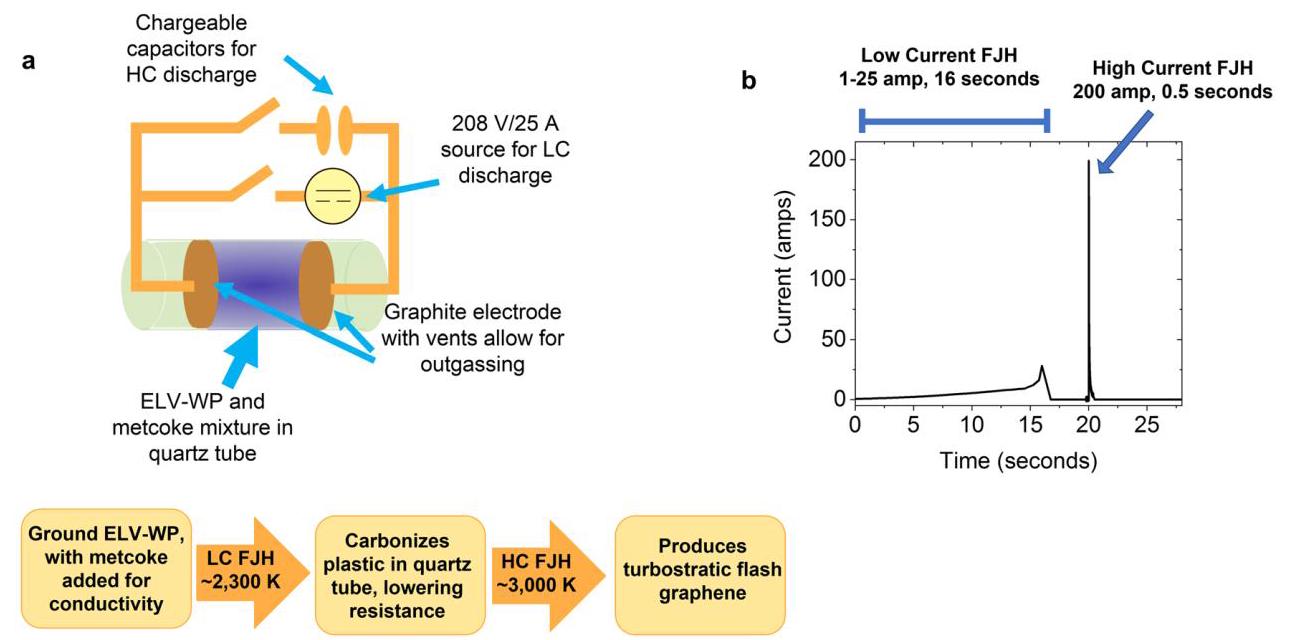

图1: FJH将ELV-WP转化为FG的过程示意图和工作流程

图1 FJH过程示意图

分析结果:图1a展示了自定义设计的双功能FJH工作站框图,具备低电流(LC)和高电流(HC)放电能力。图1b显示了典型的电流放电曲线,展示了将ELV-WP转化为ELV-WP-FG的FJH过程。LC阶段持续10-16秒,电流逐渐增加使塑料碳化;HC阶段在<1秒内完成,将碳化塑料高效转化为石墨烯。

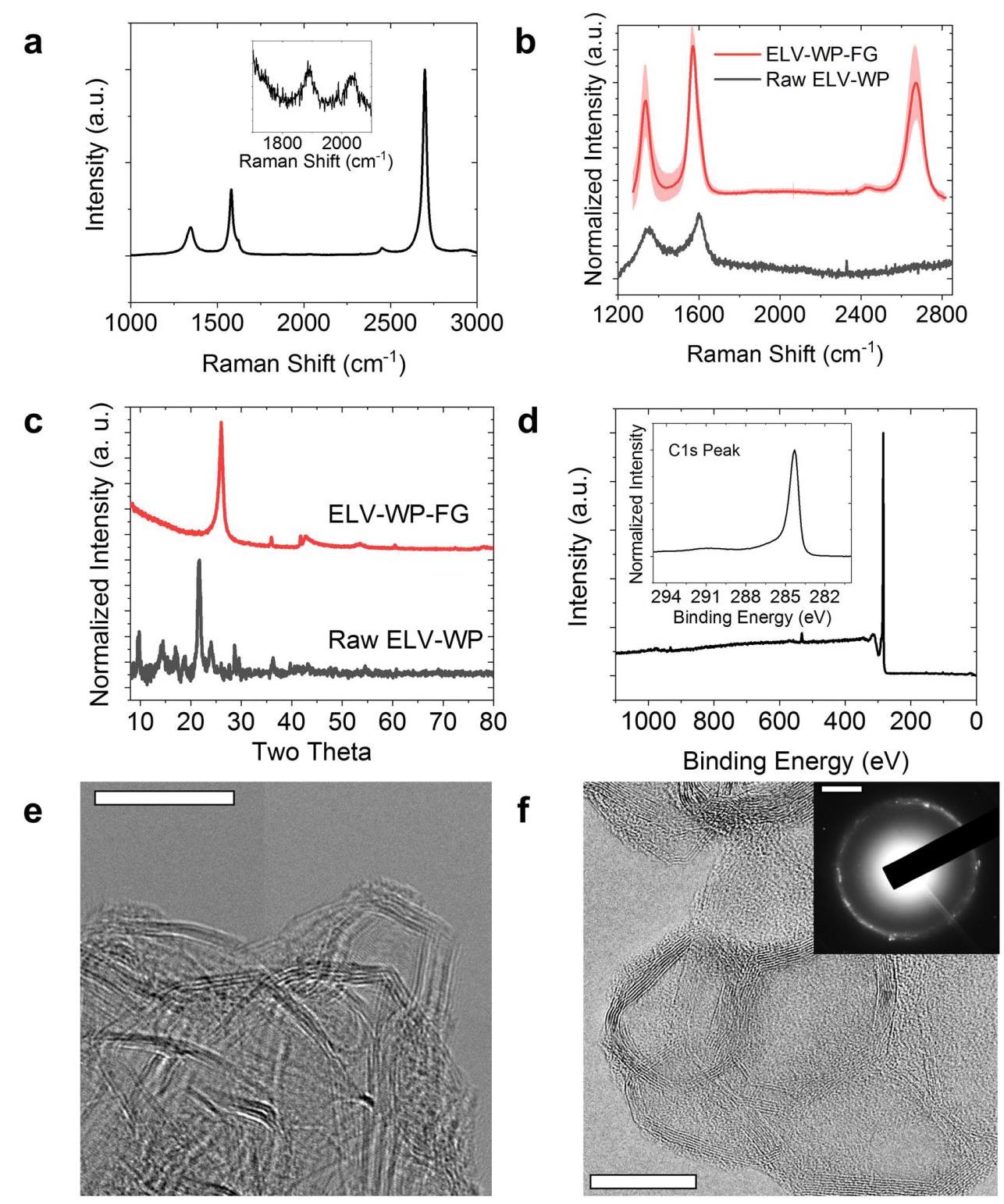

图2: 生产的ELV-WP-FG表征结果

图2 ELV-WP-FG表征

分析结果:图2a的拉曼光谱显示在2690 cm⁻¹处有强烈且狭窄的2D峰,表明FG质量高;1350 cm⁻¹处较弱的D峰表明晶格缺陷少。图2b显示225个光谱的平均结果,证明体相均匀性好,94.6%的样品被确定为石墨烯。图2c的XRD显示FG的(002)和(100)峰分别位于26.1°和43.3°,与石墨有所不同。图2d的XPS表明样品含98%碳,其余2%为氧,无显著杂质。图2e和2f的TEM图像显示石墨烯片平均尺寸为13.8±7.1nm,层间距增加至0.358nm,表明存在旋转无序。

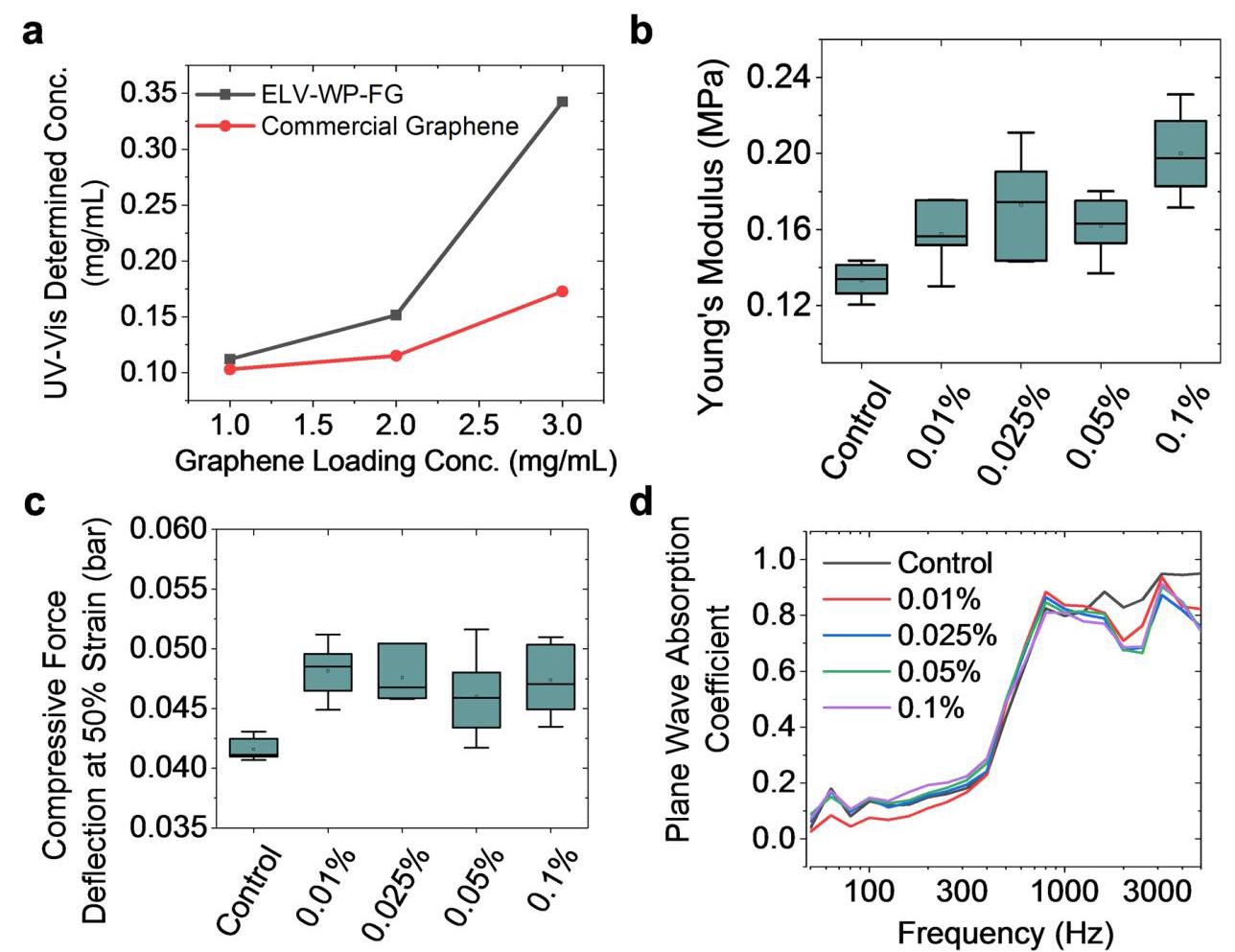

图3: FG的分散性及FG增强PUF复合材料的机械性能

图3 FG分散性和机械性能

分析结果:图3a显示ELV-WP-FG在1% Pluronic-F127非离子表面活性剂辅助水体系中的分散性为0.35 mg/ml,是商业石墨烯的两倍。图3b显示添加0.1% FG使PUF复合材料的杨氏模量最大提高34%。图3c表明即使添加0.01% ELV-WP-FG,50%应变下的压缩力挠度也提高了19%。图3d显示FG-PUF复合材料在50-300Hz低频段的噪声吸收性能增加,在200Hz处吸收率提高高达30%。

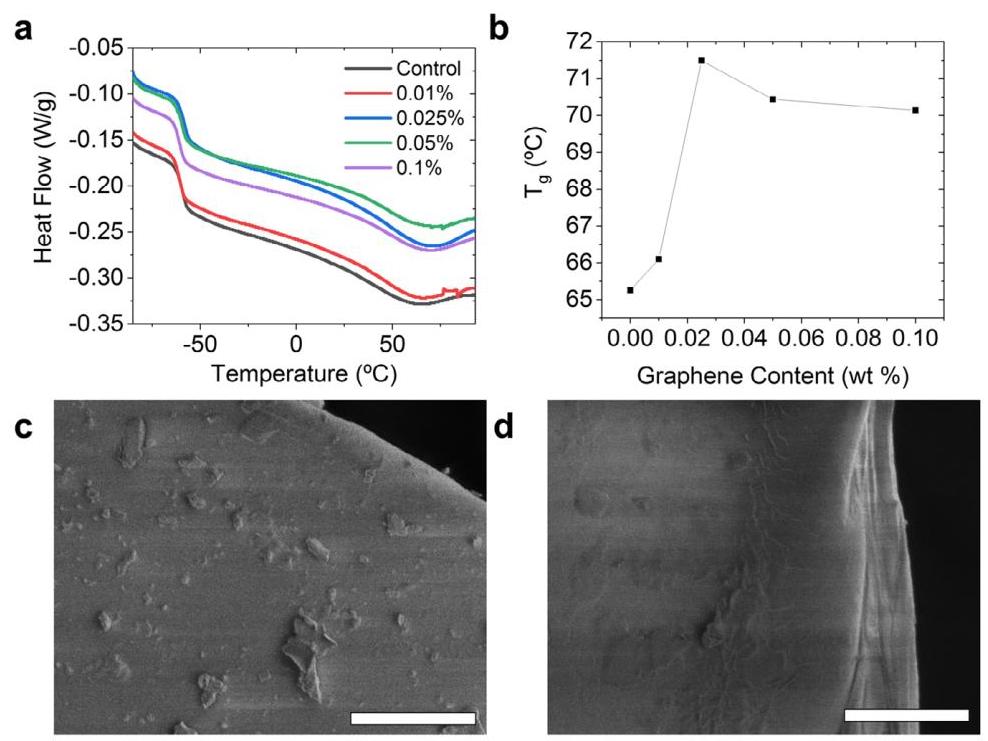

图4: FG增强PUF复合材料的物理性能和截面成像

图4 PUF复合材料性能

分析结果:图4a的差示扫描量热法(DSC)显示添加少量FG可使PUF的玻璃化转变温度(Tg)从65°C提高到72°C。图4b显示Tg随石墨烯含量的非线性增加,0.025% FG样品的增加最大,可能表明在聚合或发泡步骤中发生了ELV-WP-FG的高浓度聚集。图4c和4d的截面SEM分析证实了在发泡过程中可能发生ELV-WP-FG聚集,因为在0.1% ELV-WP-FG-PUF中观察到更大的颗粒。

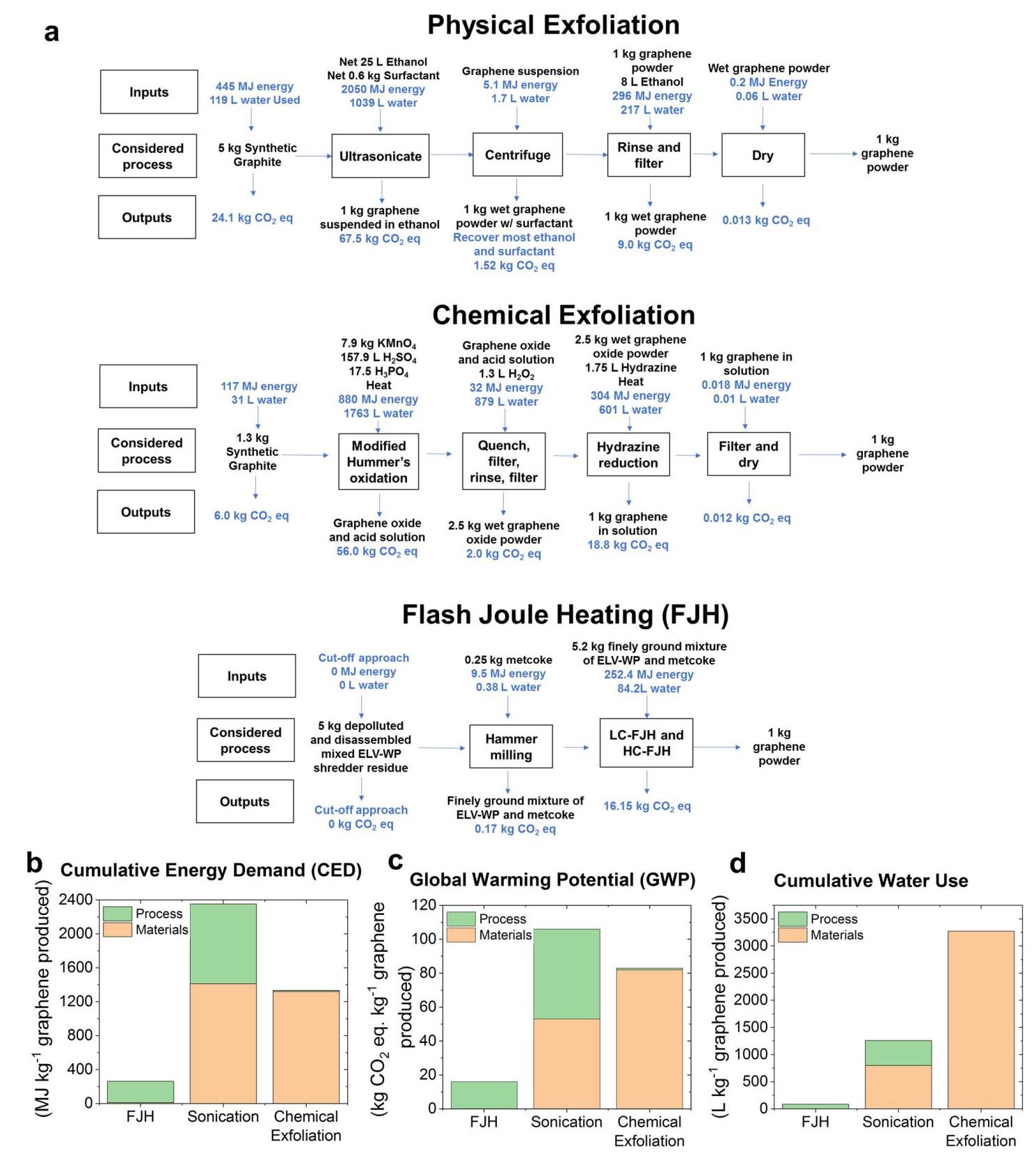

图5: 石墨烯合成方法的工艺流程和生命周期评估比较

图5 LCA比较

分析结果:图5a展示了各种石墨烯合成路线(FJH、超声剥离和化学还原)的工艺流程图,包括所有考虑的输入和输出。图5b-d比较了不同石墨烯合成方法的累积能源需求(CED)、全球变暖潜能值(GWP)和累积用水量(CWU)。结果表明,与超声合成方法相比,FJH使CED减少88%,GWP减少85%,CWU减少93%。与化学剥离技术相比,FJH使CED减少80%,GWP减少80%,CWU减少97%。FJH合成路线中,超过96%的影响与闪蒸过程中使用的电力有关。

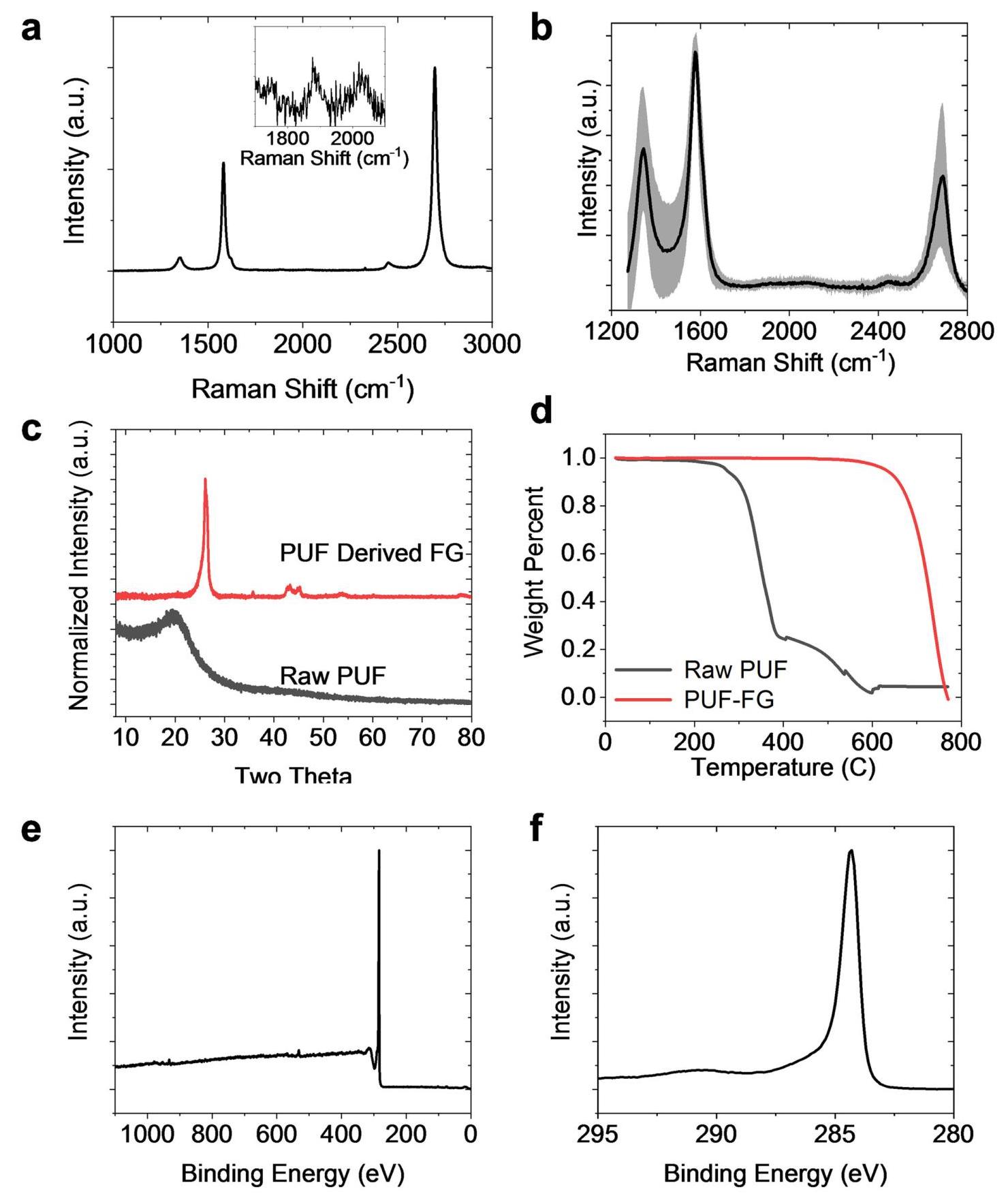

图6: 连续回收的ELV-WP-FG-PUF复合材料表征

图6 循环回收表征

分析结果:图6a和6b的拉曼表征显示从含FG的复合材料中合成的FG质量良好,具有涡轮层状特征。图6c的粉末XRD显示了从PUF复合材料衍生的FG的晶体结构。图6d的空气流下的TGA表明FG具有高热稳定性和纯度。图6e和6f的XPS测量显示碳含量为95.6%,氧含量为2.6%,氮含量为1.8%,C1s高分辨率光谱显示碳键合仅为sp³/sp²键合。这些结果表明,FG复合材料的重新闪蒸可以产生相同质量的新FG,用于进一步纳入新的复合材料。
