论文亮点

研究背景

• 硅基负极材料因其高理论比容量(3580 mAh/g)成为下一代高能量密度锂离子电池的理想选择，但其在电池循环过程中存在严重的容量衰减问题。
• 硅在锂化过程中会发生显著膨胀(体积变化约300%)，导致颗粒破碎和固体电解质界面(SEI)层不断形成，加速电池容量衰减。
• 传统方法将硅纳米颗粒与碳材料(如石墨烯)复合时，由于两者在热处理过程中润湿性变化不同，容易发生相分离，导致硅与导电网络结合不牢固。

研究方法

1. 材料制备：将氧化石墨烯(GO)水溶液(4 mg/ml)与硅纳米颗粒(约200 nm)通过球磨混合12小时，形成均匀浆料。随后在-55°C下快速冷冻并冷冻干燥24小时去除水分。
2. 快速焦耳加热处理：将冷冻干燥后的材料包裹在碳布中，置于FJH处理器中，在氩气环境下施加50V电压和20A电流，在1000°C下处理120秒，加热速率达1000°C/s，制备F-Si@rGO复合材料。
3. 对比样品制备：使用相同材料在管式炉中进行慢速热处理(5°C/min升温速率，1000°C下处理120秒)，制备S-Si@rGO对比样品。
4. 材料表征：采用SEM、TEM、XRD和XPS等技术对材料微观结构和表面化学性质进行表征。
5. 电化学测试：组装CR2032型半电池和全电池，进行恒电流充放电测试、循环伏安法(CV)和电化学阻抗谱(EIS)等测试。

主要结论

• 快速焦耳加热方法成功实现了硅和石墨烯的有效焊接，通过形成碳化硅"铆接点"防止了相分离问题，使硅纳米颗粒牢固锚定在石墨烯基质中。
• F-Si@rGO复合材料表现出优异的电化学性能：1C倍率下初始容量为1141.3 mAh/g，1000次循环后容量保持率为78.41%，每个循环容量衰减仅0.0216%。
• 该方法具有快速、可控和可扩展的特点，为高性能硅基负极材料的商业化生产提供了新途径，有望推动硅基负极在锂离子电池中的实际应用。

复合材料合成与表征

图1：制备复合材料的合成路线与表征结果

分析结果：

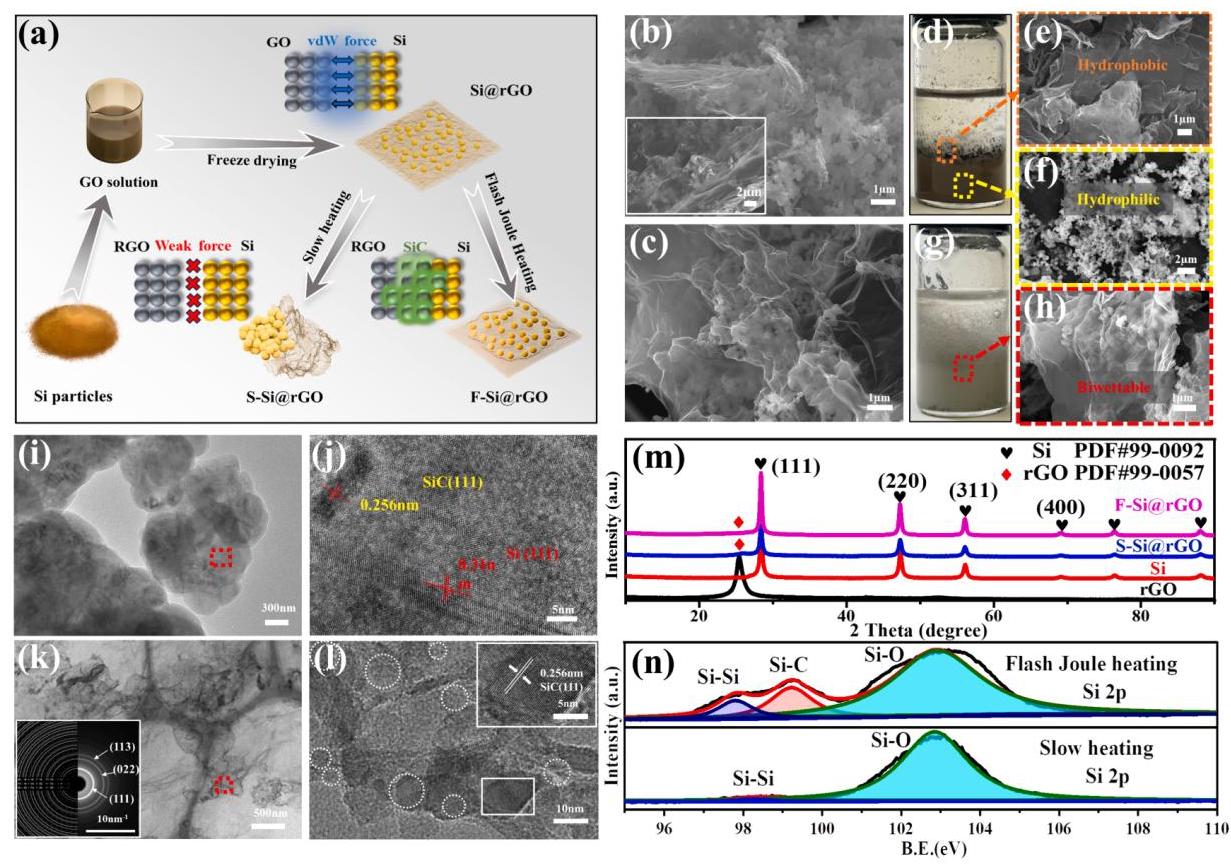

• 图1a展示了F-Si@rGO和S-Si@rGO复合材料的合成路线示意图，包括球磨混合、冷冻干燥和热处理步骤。
• 图1b和1c的SEM图像显示，S-Si@rGO中存在明显的相分离现象，rGO片层皱缩，硅纳米颗粒团聚；而F-Si@rGO中硅纳米颗粒被rGO完全包裹，分布均匀。
• 图1d-1h的分相实验表明，S-Si@rGO在庚烷-水二元体系中发生明显相分离，而F-Si@rGO能够稳定水-in-庚烷乳液，证明其具有双润湿性特性。
• 图1i和1j的HRTEM图像显示在硅和rGO界面处存在间距约0.256 nm的晶格条纹，对应SiC的(111)晶面，证实了碳化硅"铆接点"的形成。

电化学性能分析

图2：制备复合材料的电化学性能

分析结果：

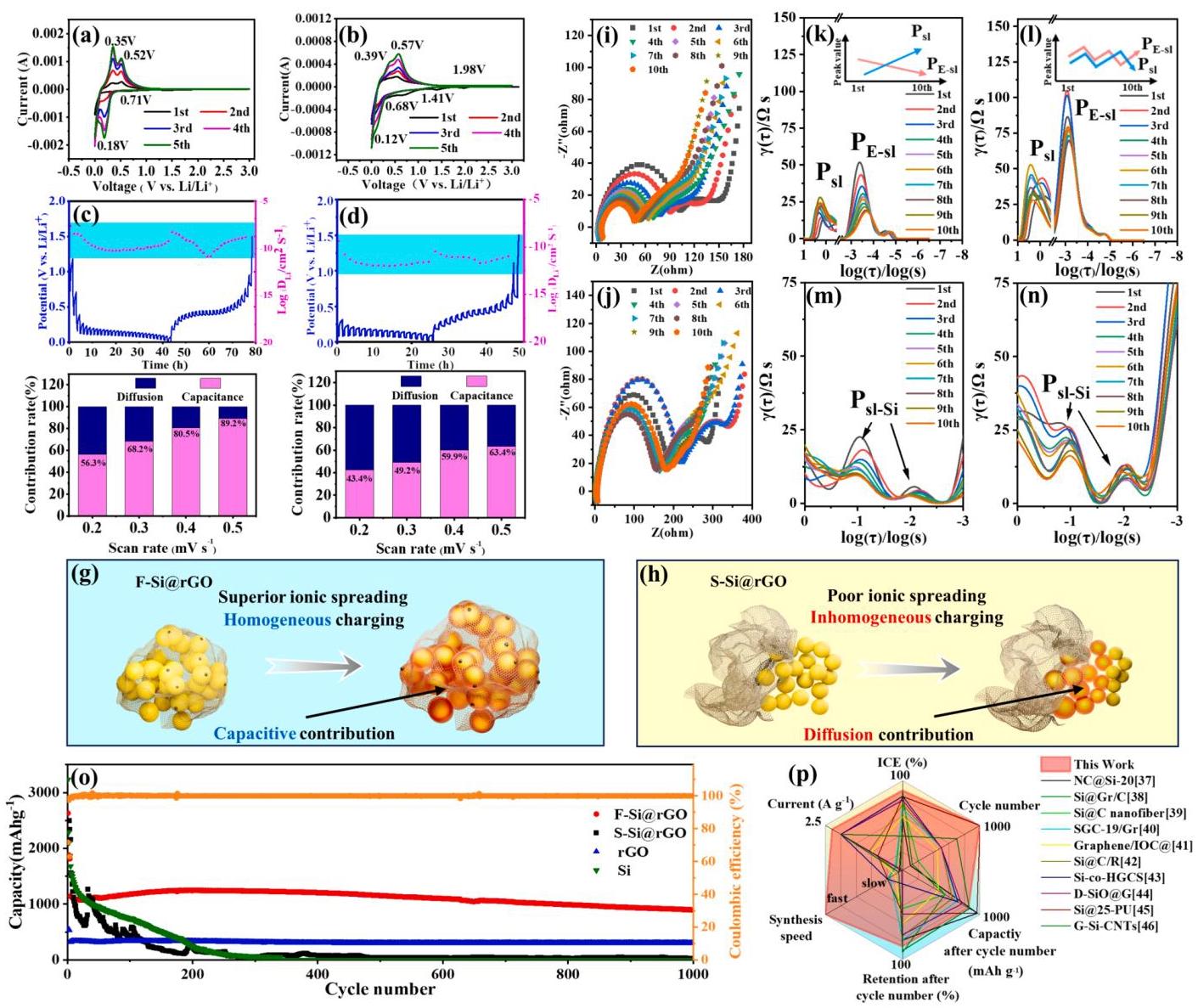

• 图2a和2b的循环伏安曲线显示，F-Si@rGO的SEI形成峰较弱且在后续循环中消失，表明SEI层在首循环即形成并稳定；而S-Si@rGO存在多个还原峰，表明SEI在不同界面持续生长。
• 图2c和2d的GITT测试表明，F-Si@rGO的锂离子扩散系数比S-Si@rGO高1-2个数量级，归因于碳化硅锚点促进了硅和石墨烯之间的紧密接触。
• 图2e和2f显示F-Si@rGO的电容贡献比率随扫描速率增加而显著提高，在0.5 mV/s时达到89.2%，表明其具有优异的倍率性能。
• 图2o的长循环性能表明，F-Si@rGO在1000次循环后仍保持894.95 mAh/g的容量，显著优于S-Si@rGO和纯硅材料。

循环后电极结构与形貌分析

图3：500次循环后电极的结构与形貌分析

分析结果：

• 图3a显示S-Si@rGO在500次循环后硅颗粒严重粉碎，原始球形结构完全破坏；而图3e显示F-Si@rGO仍保持结构完整性，硅球形貌清晰可辨。
• 图3b-3d的EDS元素映射表明，S-Si@rGO中硅、碳和氟元素(代表SEI成分)均匀混合，表明SEI在整个材料中广泛生长。
• 图3f-3h显示F-Si@rGO中碳和氟元素主要分布在硅颗粒外围，表明SEI生长主要发生在rGO外层，有效防止了不必要的副反应。
• 图3i和3j的EIS曲线表明，循环后S-Si@rGO的电阻增加了两倍以上，而F-Si@rGO的电阻基本保持不变，证明其具有优异的结构稳定性。

规模化生产与全电池性能

图4：F-Si@rGO的规模化生产和全电池电化学性能

分析结果：

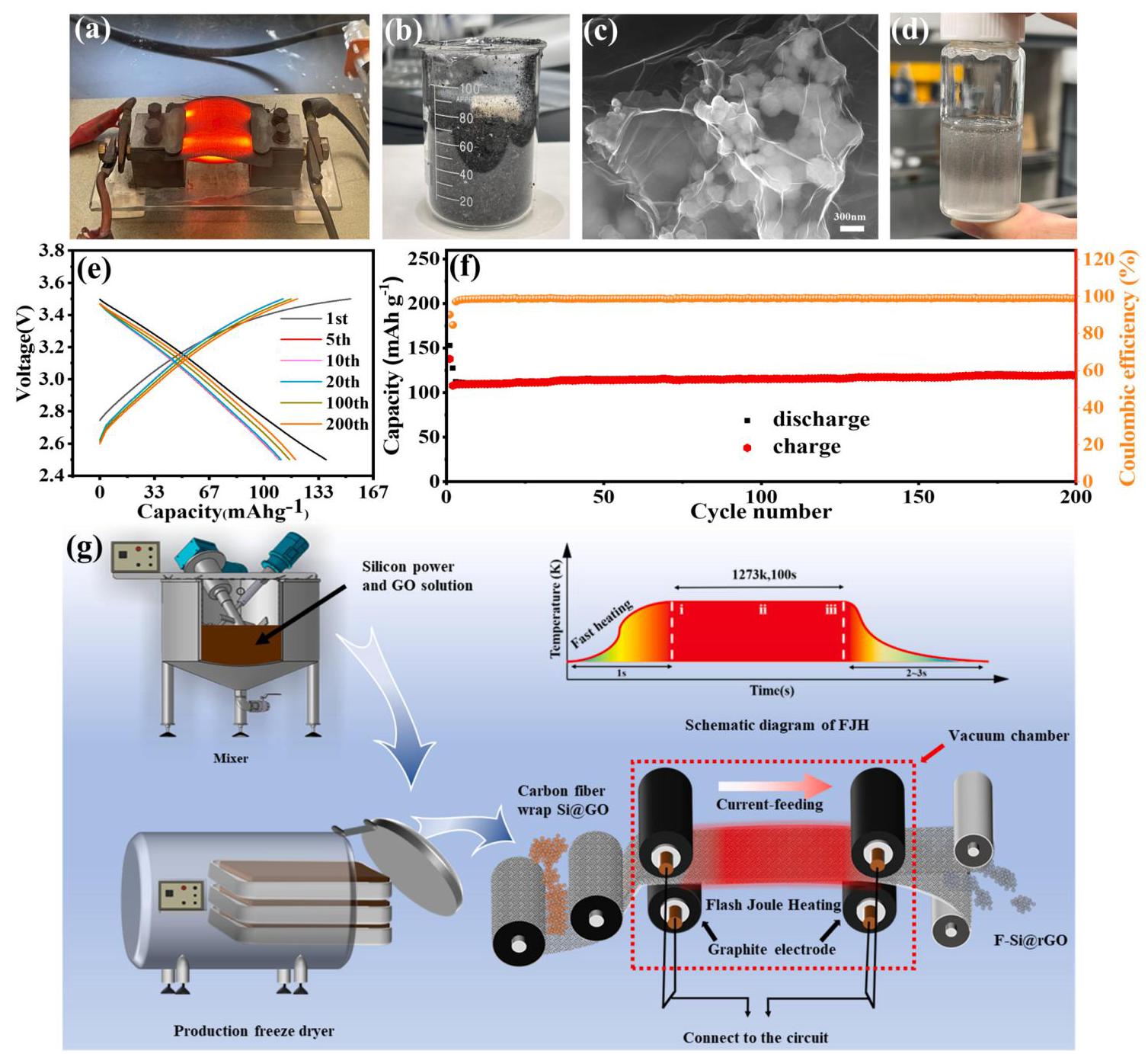

• 图4a和4b展示了实验室规模的F-Si@rGO生产过程，仅需5分钟处理时间即可制备约70ml材料，证明了该方法的快速性和可扩展性。
• 图4c的SEM图像表明，规模化生产的F-Si@rGO颗粒与小批量样品具有相同的形态特征，硅纳米颗粒被rGO薄层有效覆盖。
• 图4d显示规模化生产的F-Si@rGO同样具有双润湿性特性，能够稳定水-in-庚烷乳液，证明其硅-碳整合质量与批量大小无关。
• 图4e和4f展示了LiFePO₄//F-Si@rGO全电池的性能，在1C倍率下循环200次后仍保持120 mAh/g的比容量，表现出良好的稳定性。
• 图4g展示了整合冷冻干燥和FJH处理的大规模生产F-Si@rGO的设想生产线，突出了该合成方法的简单性、成本效益和可扩展性。
