Graphene Derived from Municipal Solid Waste
从城市固体废物中提取的石墨烯
第一作者: Karla J. Silva (Rice University)
通讯作者: James M. Tour (Rice University)
DOI: 待补充 | 期刊名称: 待补充 | 发表年份: 2024
PDF原文
论文亮点
- 使用闪速焦耳加热技术将城市固体废物转化为高质量石墨烯,实现废物资源化利用
- 与传统处理方式相比,该方法可降低71%-83%的全球变暖潜能值,且具有经济可行性
研究背景
- 城市固体废物(MSW)产量随人口增长和城市化进程不断增加,传统填埋处理方式导致土地占用、有毒渗滤液和温室气体排放等问题
- 回收和焚烧等替代方法存在局限性:回收成本高且仅适用于部分废物,焚烧会产生二氧化碳和其他有毒污染物
- 迫切需要开发既减少填埋量又提供替代管理方法的可持续MSW处理技术

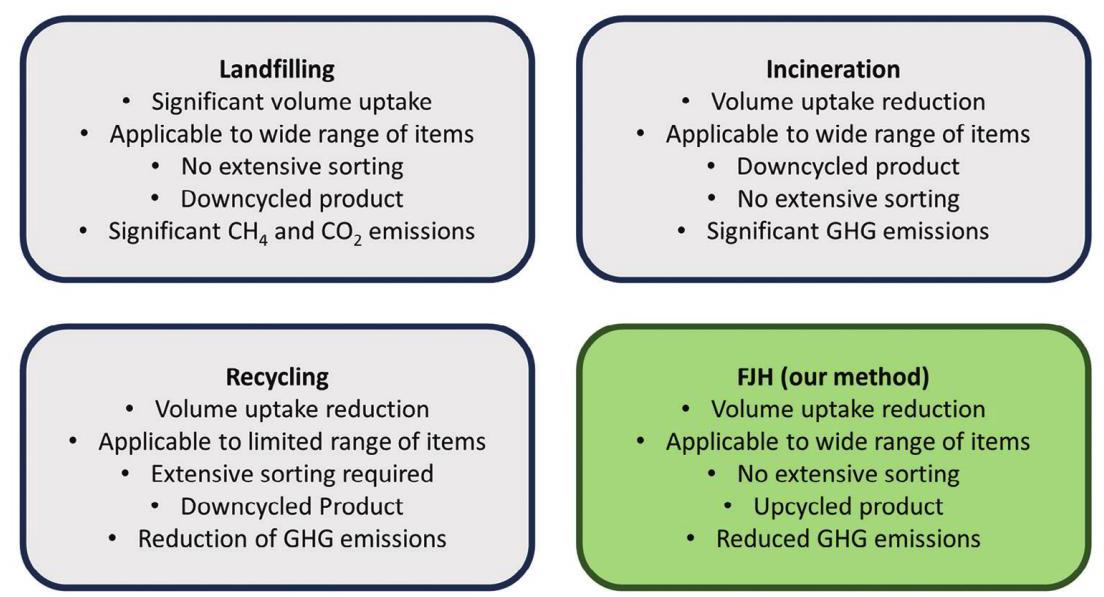

图1. 常见MSW管理方法与FJH方法的比较示意图
研究方法
原料准备
- 使用商业预处理的MSW(MSWT, 67%)和废木材(WWT, 33%)混合物
- MSWT经过316°C热处理降低水分和毒性,WWT作为导电添加剂降低电阻
闪速焦耳加热过程
- 首先进行交流电FJH处理,使电阻降至4-5Ω
- 随后进行三次直流电FJH处理(100V, 160V, 235V放电)
- 总处理时间为7秒,最终电阻降至0.10Ω
- 最高温度达到约2750°C,足以将无定形碳转化为湍层石墨烯
表征技术
- 拉曼光谱:分析石墨烯结构和质量
- X射线衍射(XRD):研究材料体相特性
- X射线光电子能谱(XPS):分析元素组成
- 热重分析(TGA):评估热稳定性
- 扫描电子显微镜(SEM)和透射电子显微镜(TEM):观察形貌变化
- BET表面积分析:测量比表面积
- 气相色谱:分析FJH过程中产生的挥发性气体

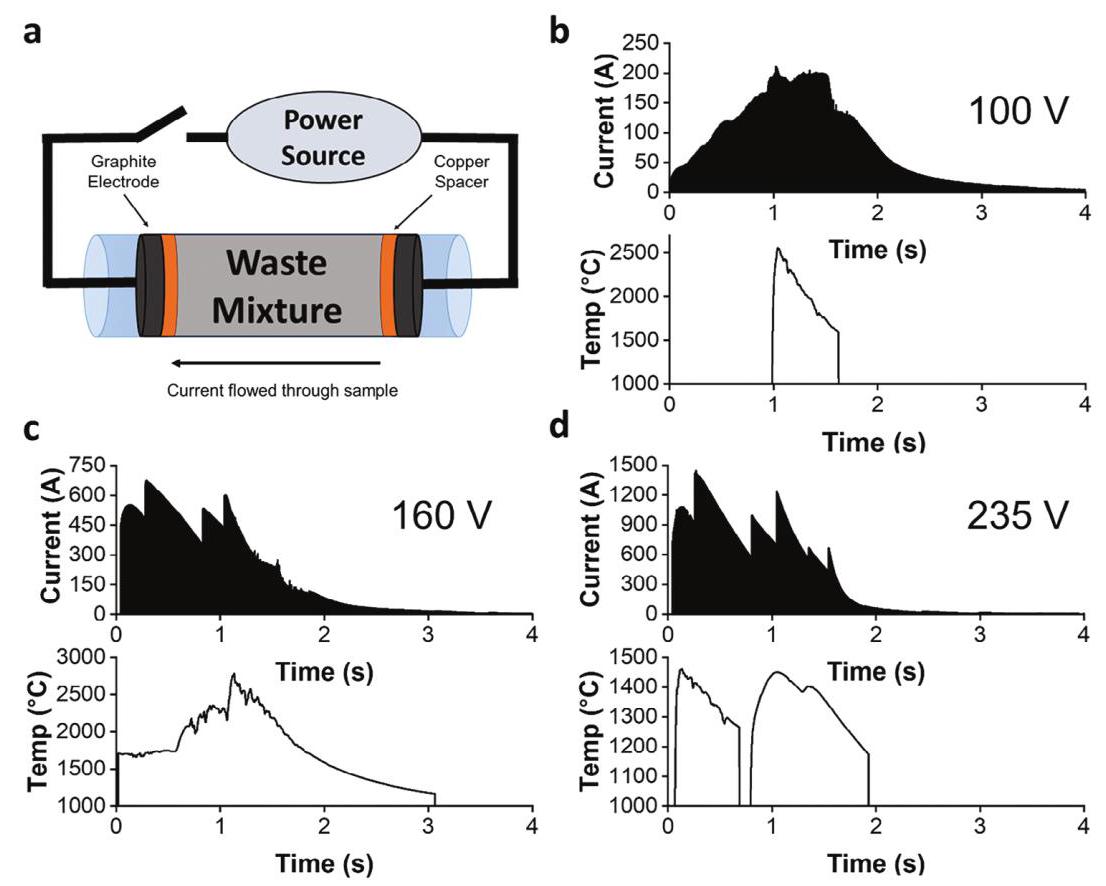

图2. FJH示意图以及MSWT/WWT混合物在不同电压放电过程中的电流和温度曲线
主要结论
- 成功通过FJH将MSWT和WWT转化为高质量湍层石墨烯,碳含量从原料的62.2-83.4%提高到87.7%
- 与填埋和焚烧相比,FJH处理MSW可降低71%-83%的全球变暖潜能值(GWP100)
- 该方法经济可行,每处理1000公斤MSW净收益282美元(假设石墨烯以市场价的5%出售)
石墨烯产物表征结果

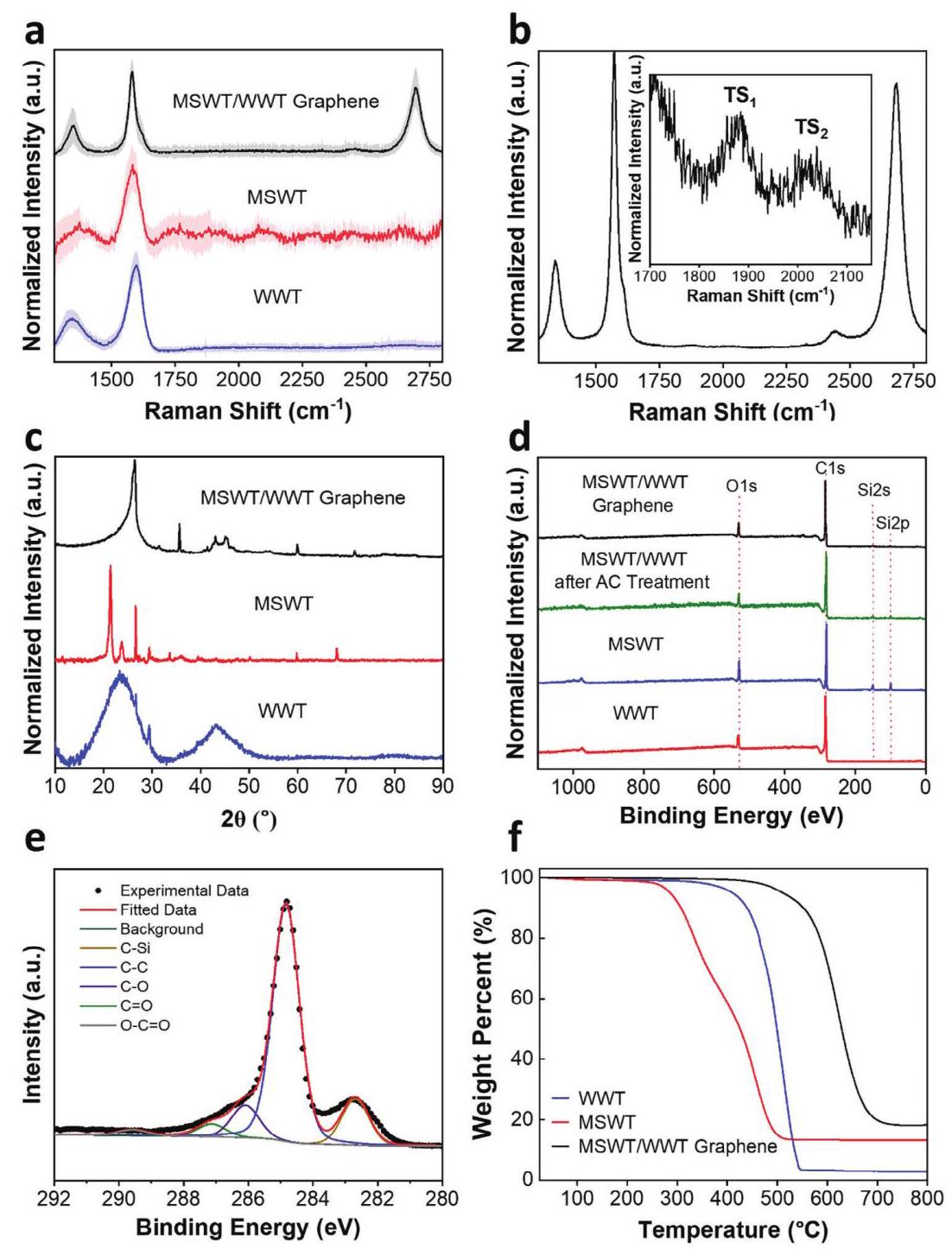

图3. 原料和石墨烯产物的表征结果。(a)MSWT、WWT和MSWT/WWT石墨烯的平均拉曼光谱;(b)高分辨率拉曼光谱显示湍层堆叠特征峰;(c)原料和石墨烯的XRD谱图;(d)XPS全谱扫描;(e)石墨烯C1s高分辨率扫描;(f)TGA分析显示石墨烯热稳定性提高
拉曼光谱显示MSWT/WWT石墨烯具有低D/G强度比(0.46)和高2D/G强度比(0.97),表明产生了高质量石墨烯。高分辨率拉曼光谱中TS1和TS2峰的出现证实了湍层结构,而M峰的缺失表明没有可检测的AB堆叠。
XRD分析显示石墨烯产物的(002)峰位于26.1°,对应平均层间距为0.340nm,大于AB堆叠石墨的0.335nm,这是湍层石墨烯的特征。
XPS分析表明FJH过程中杂质被有效去除,硅含量从MSWT中的8.3%降至石墨烯中的0.41%。元素分析显示碳含量从原料的62.2-83.4%提高到87.7%。
TGA分析显示石墨烯的热稳定性显著提高,降解温度从原料的330-550°C提高到525-700°C。
电子显微镜分析
图4. MSWT/WWT石墨烯的电子显微镜图像。(a)不同放大倍数的SEM图像显示片层形态;(b,c)TEM显微照片显示晶格条纹
SEM图像显示FJH处理后形成了明显的片层状石墨烯结构,与原料的致密结构形成鲜明对比。HR-TEM图像显示清晰的晶格条纹,表明石墨烯具有高结晶度。快速傅里叶变换显示多晶石墨材料,观察到的层间距为0.349nm,再次证实了湍层石墨烯的增大层间距特性。
表面积分析和分散性测试
图5. MSWT/WWT石墨烯和MC-FG的BET分析及在1% pluronic F-127溶液中的分散性。(a)原料和石墨烯的BET分析;(b)MSWT/WWT石墨烯和MC-FG在pluronic F-127中的分散性
BET分析显示WWT具有较高的表面积(117m²/g),MSWT表面积较低(1.8m²/g),而FJH处理后得到的MSWT/WWT石墨烯表面积为5.6m²/g。孔尺寸显著减小,与MSWT相当。
分散性测试表明,在低浓度下,MSWT/WWT石墨烯与冶金焦闪蒸石墨烯(MC-FG)具有相似的分散性,但在高负载量下,MC-FG的分散性更好。MSWT/WWT石墨烯分散性较低可能归因于其较小的表面积。
生命周期评估和技术经济分析

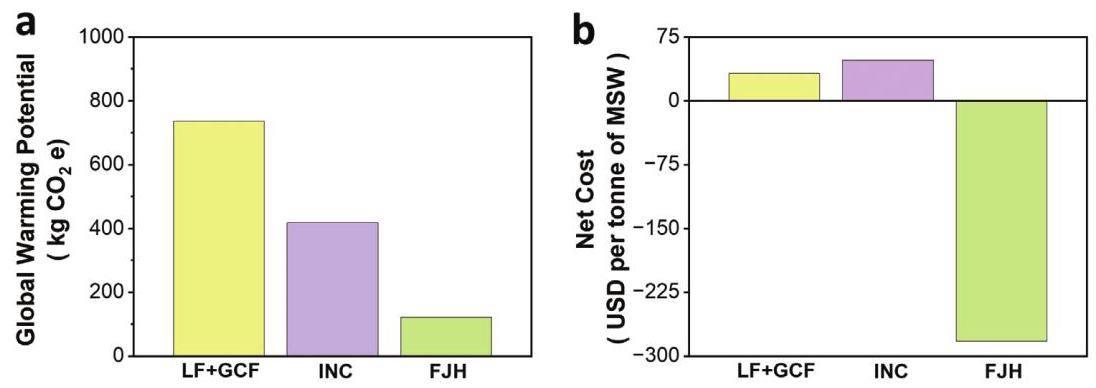

图6. 常见MSW管理与FJH的生命周期评估比较。(a)常见MSW管理方法(如带气体捕获和燃烧系统的填埋(LF+GCF)和焚烧(INC))与FJH相关的GWP;(b)与LF+GCF和INC相比,FJH的技术经济分析影响(以美元计)
生命周期评估(LCA)显示,与带气体捕获和燃烧系统的填埋(LF+GC)相比,FJH可降低83%的GWP100,与焚烧相比可降低71%的GWP100,表明FJH是一种更环保的MSW处理方法。
技术经济分析表明,假设石墨烯副产品仅以当前市场价值的5%(3000美元/吨)出售,处理一吨MSW的FJH净成本为-282美元。相比之下,焚烧的净成本为48美元/吨(假设产生的电力被出售且有毒灰烬副产品被处理)。FJH不仅降低了GWP100,而且经济上更有利,并减少了 destined for landfills的材料。
