Ultrafast Electrical Pulse Synthesis of Highly Active Electrocatalysts for Beyond-Industrial-Level Hydrogen Gas Batteries

超快电脉冲合成高活性电催化剂用于超越工业水平的氢气体电池

第一作者: Taoli Jiang, Zaichun Liu, 等

通讯作者: Wei Chen*

所属大学: 中国科学技术大学 (University of Science and Technology of China)

DOI: 待补充 | 期刊名称: Advanced Energy Materials | 发表年份: 2023

PDF原文

论文亮点

研究背景

研究方法

本研究采用超快电脉冲方法合成RuNi/C电催化剂,具体步骤如下:

主要结论

Figure 1: RuNi/C催化剂的表征

Figure 1: Characterization of RuNi/C catalysts

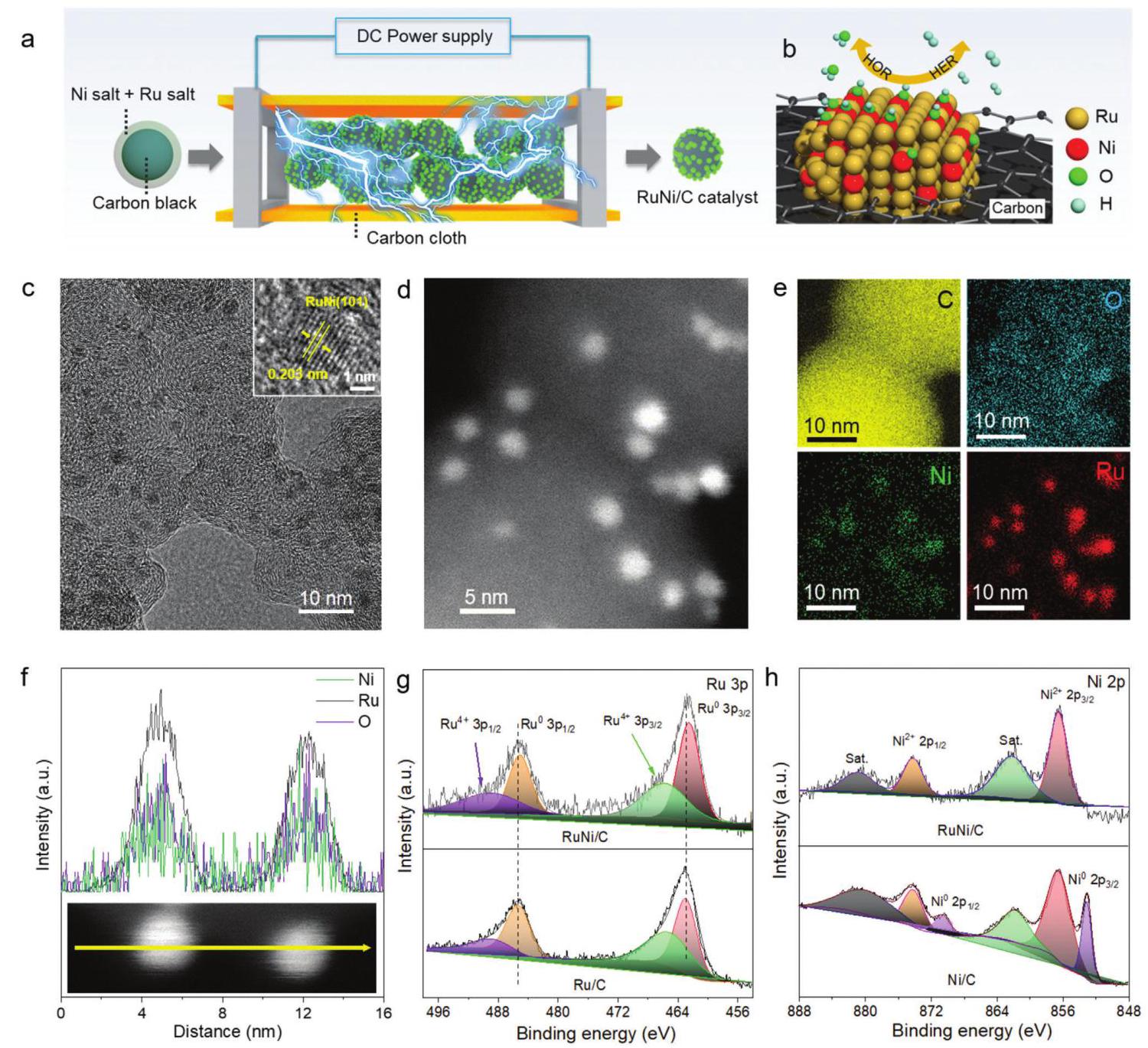

内容: 该图展示了RuNi/C催化剂的合成示意图、TEM图像、元素映射和XPS光谱。

分析结果: TEM图像显示RuNi纳米粒子均匀锚定在碳黑上,平均粒径约3 nm。元素映射和EDS线扫描证实Ru和Ni均匀分布,形成合金结构。XPS光谱显示Ru的结合能负移,表明Ni掺杂优化了Ru的电子结构,增强了催化活性。

Figure 2: 氢氧化和演化反应活性测试

Figure 2: Hydrogen oxidation and evolution reaction activity tests

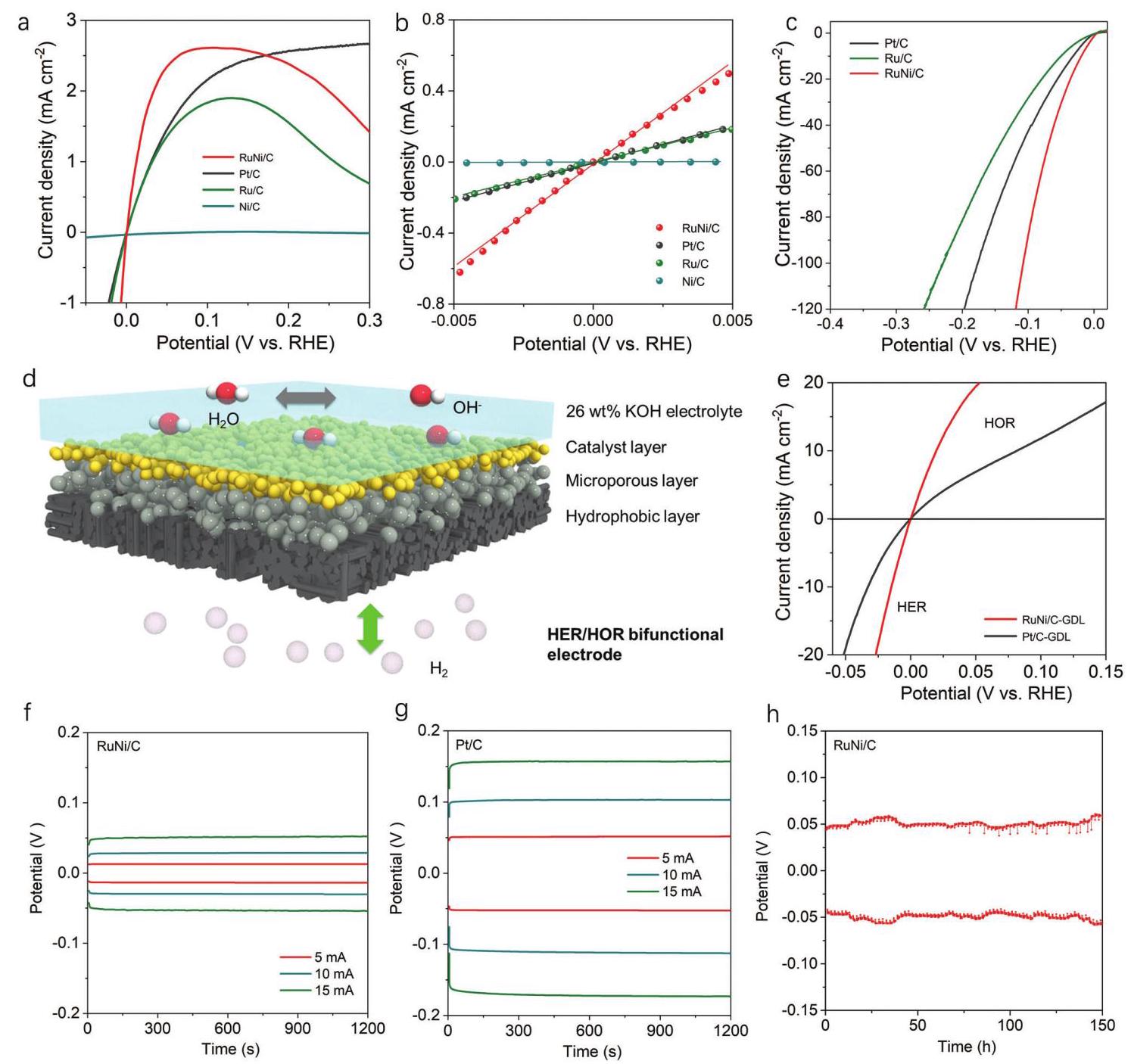

内容: 该图包括HOR极化曲线、HER极化曲线、对称电池测试和GDE示意图。

分析结果: RuNi/C在HOR中表现出更小的半波电位(16.5 mV)和更高的交换电流密度(3.11 mA cm⁻²),优于Pt/C和Ru/C。在HER中,RuNi/C的过电位(19.4 mV)低于Pt/C(32 mV)和Ru/C(48 mV)。对称电池测试显示RuNi/C-GDE具有低极化电压和优异稳定性。

Figure 3: 第一性原理密度泛函理论计算

Figure 3: First-principles density functional theory calculations

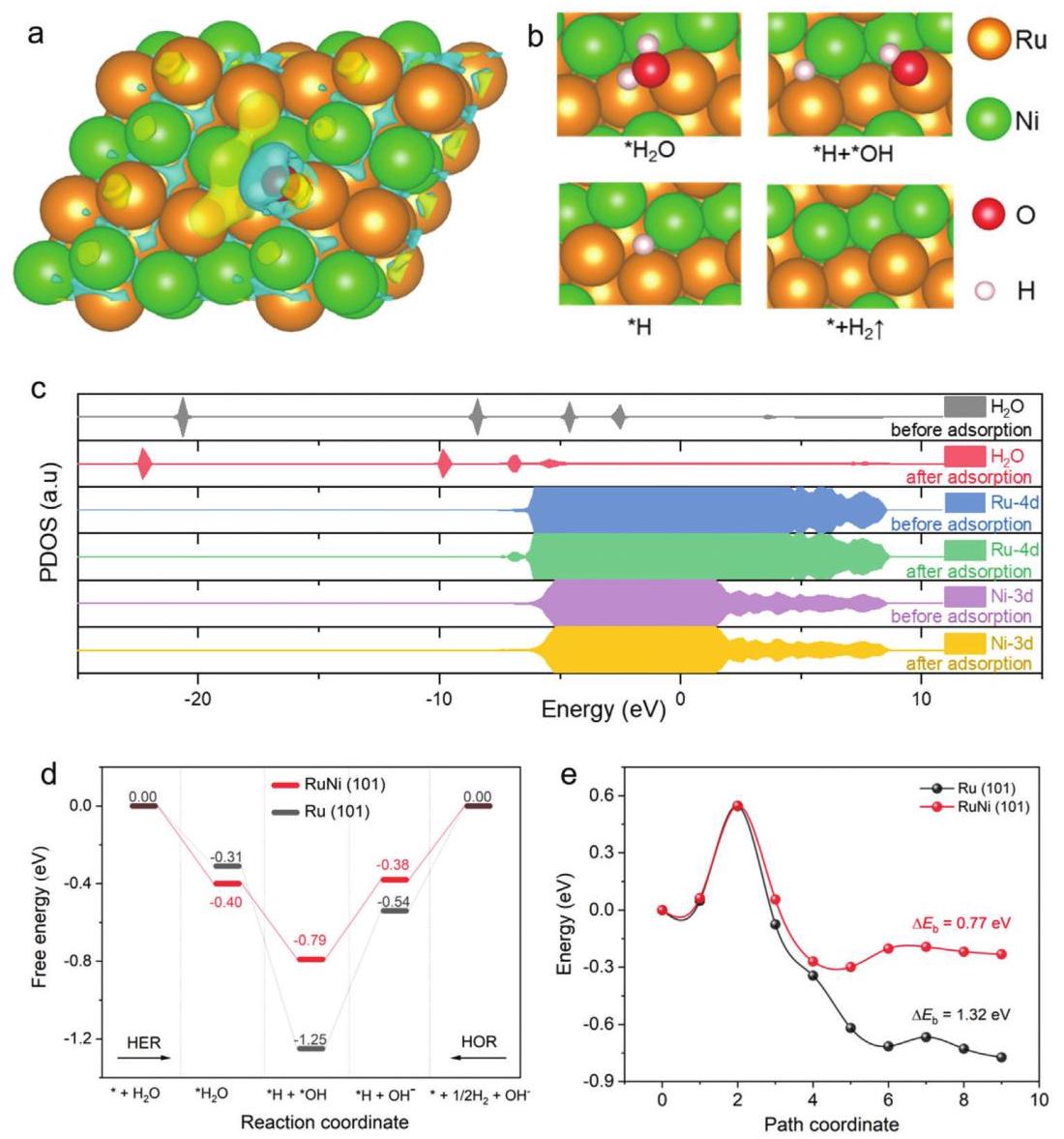

内容: 该图展示了H₂O吸附的差分电荷密度、HER/HOR反应路径、PDOS和自由能图。

分析结果: DFT计算表明,RuNi(101)表面的水分子吸附和活化更高效。自由能图显示RuNi(101)的RDS(*OH脱附)能垒为0.41 eV,低于Ru(101)的0.71 eV。CI-NEB计算证实RuNi(101)的水解离/形成能垒(0.77 eV)远低于Ru(101)(1.32 eV),解释了其优异的HER/HOR动力学。

Figure 4: Ni-H₂电池的电化学性能

Figure 4: Electrochemical performance of the Ni-H₂ batteries

内容: 该图包括电池示意图、SEM图像、充放电曲线、循环稳定性和温度性能测试。

分析结果: Ni-H₂(RuNi)电池显示高能量效率(86.5%)和优异循环稳定性(500次循环无衰减)。在不同温度(-25°C 至 50°C)下,电池保持高容量和效率,证明其全气候性能。SEM图像显示阴极Ni(OH)₂致密堆积,阳极RuNi/C纳米催化剂均匀分布。

Figure 5: 高面积容量下的Ni-H₂电池性能

Figure 5: Electrochemical performances of Ni-H₂ batteries under high areal capacities

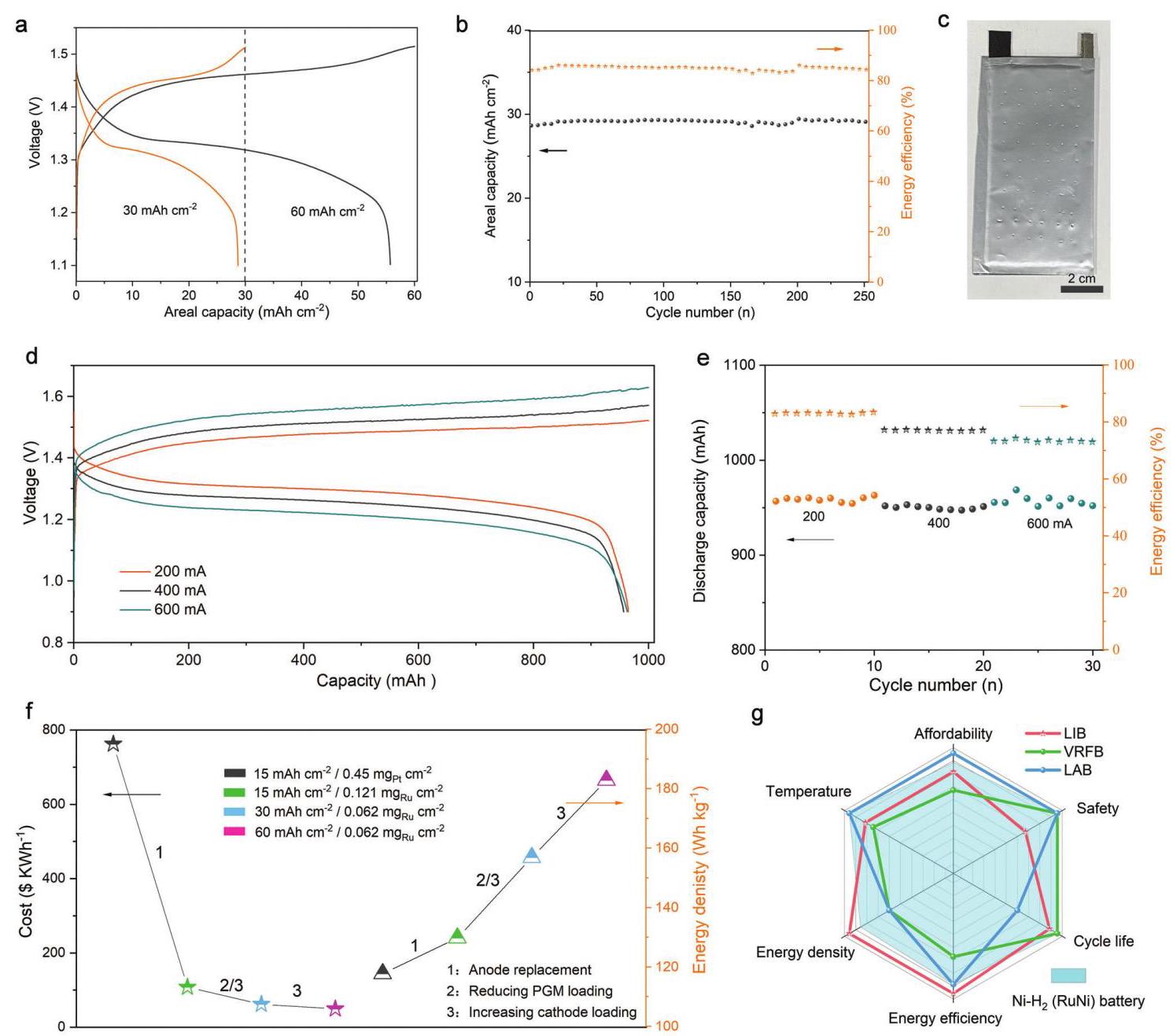

内容: 该图展示了高面积容量电池的充放电曲线、循环稳定性、软包电池照片和性能比较。

分析结果: 在超高阴极负载(280 mg cm⁻²,60 mAh cm⁻²)和低Ru负载(62 μg cm⁻²)下,电池实现高能量密度(183 Wh kg⁻¹)和低成本(49.1 $ kWh⁻¹)。软包电池在Ah级别显示高能量效率(~84.5%)。与LIB、VRFB和LAB相比,Ni-H₂(RuNi)电池在 affordability、安全性、能量密度等方面具有全面优势。
