Rapid Atomic Ordering Transformation toward Intermetallic Nanoparticles

快速原子有序化转变制备金属间化合物纳米粒子

第一作者: Mingjin Cui, Chunpeng Yang, Sooyeon Hwang, Boyang Li, Qi Dong, Meiling Wu, Hua Xie, Xizheng Wang, Guofeng Wang

通讯作者: Liangbing Hu* (University of Maryland)

DOI: 10.1021/acs.nanolett.1c03714

PDF原文

期刊: Nano Letters

发表年份: 2021


论文亮点


研究背景


研究方法

本研究采用快速Joule加热方法合成金属间化合物纳米粒子,具体步骤如下:


主要结论


图1: 合成策略比较和结构表征

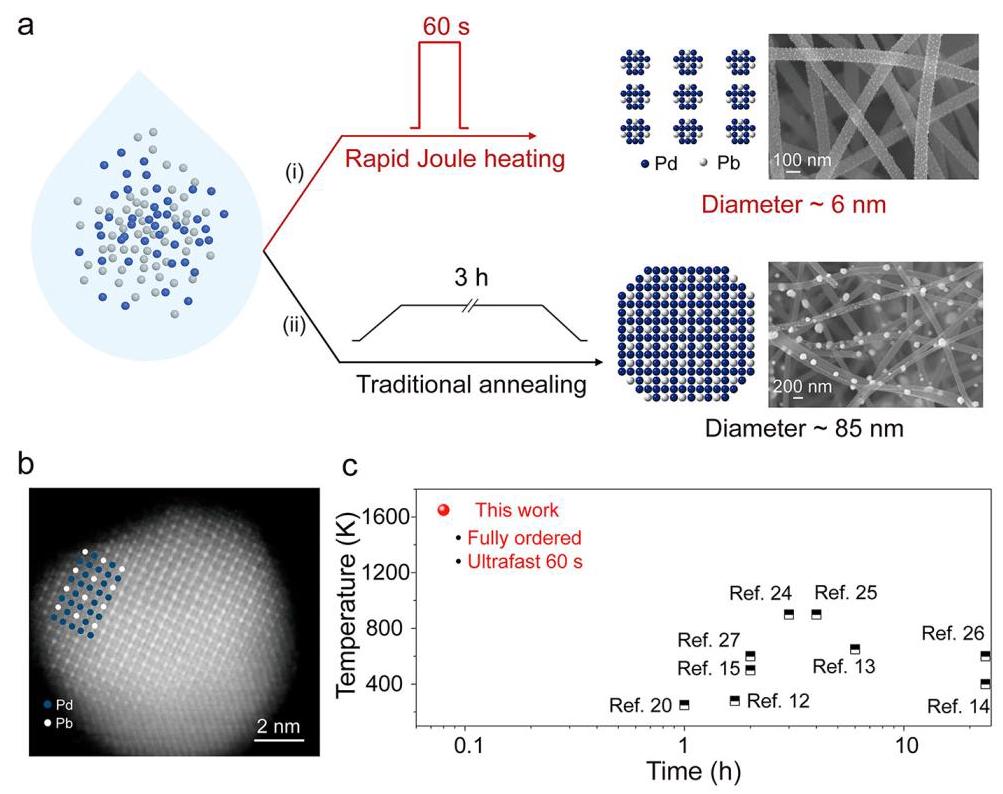

Figure 1a
图1a: Joule加热方法与传统退火方法合成Pd₃Pb纳米粒子的示意图对比
Figure 1b
图1b: 快速Joule加热方法合成的L1₂有序Pd₃Pb纳米粒子的HAADF-STEM图像
Figure 1c
图1c: 不同方法合成Pd₃Pb纳米粒子的加热温度和时间比较

分析结果: 图1a直观对比了两种合成策略:Joule加热方法(1600K,60秒)产生小尺寸(~6nm)完全有序纳米粒子,而传统退火(1273K,3小时)导致大尺寸(~85nm)部分有序粒子。图1b的HAADF-STEM图像显示了原子级有序结构,其中Pb原子(原子序数高)显示为亮色,Pd原子(原子序数低)显示为暗色,证实了L1₂有序结构的形成。图1c表明本研究方法在更高温度下仅需60秒即可实现完全有序,优于以往报道的方法。


图2: Joule加热过程表征和粒子尺寸分析

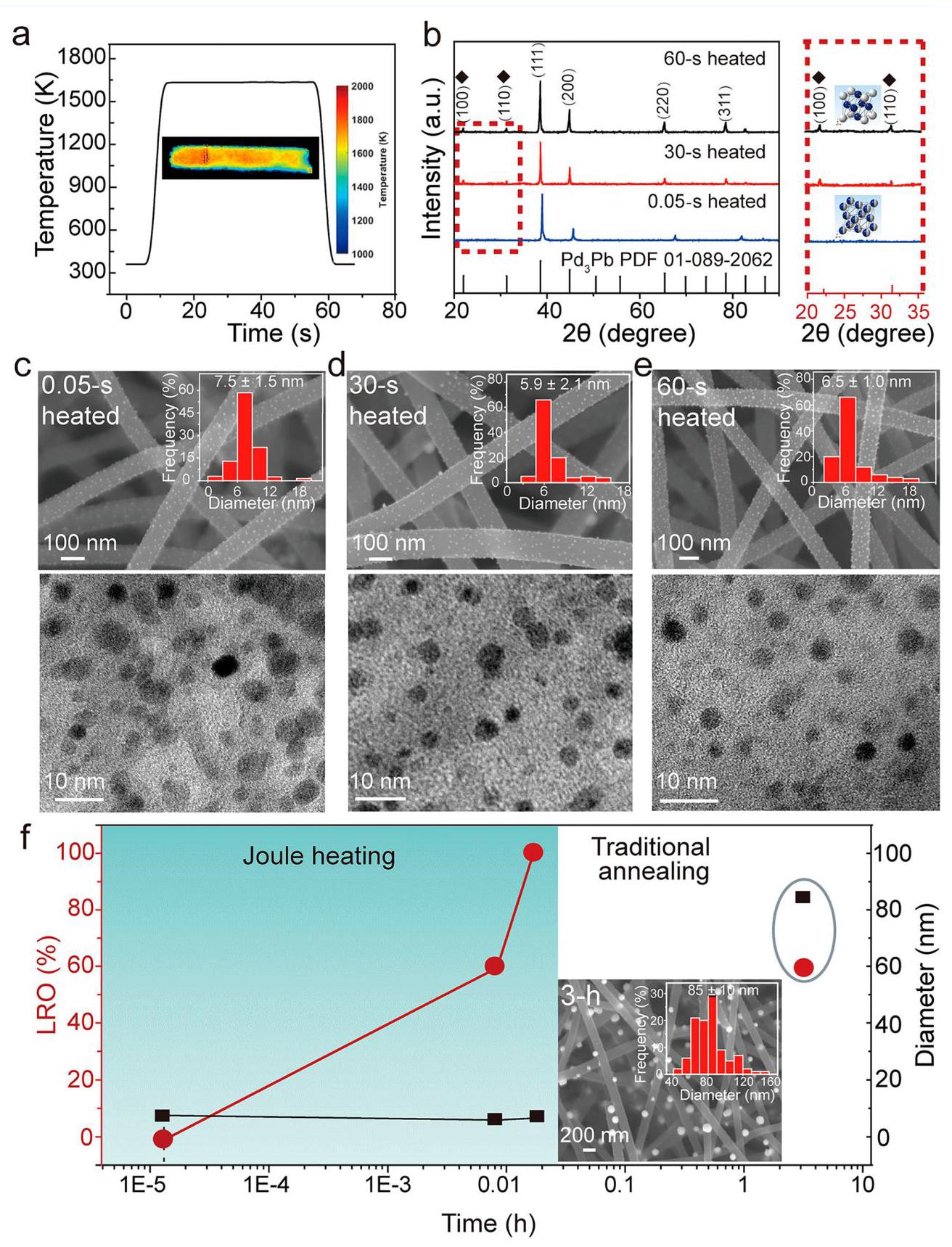

Figure 2
图2: (a) Joule加热过程的温度-时间曲线;(b) 不同加热时间下合成的Pd₃Pb纳米粒子的XRD图谱;(c-e) SEM和TEM图像及尺寸分布;(f) 长程有序参数和粒径随加热时间的变化

分析结果: 图2a显示Joule加热过程能快速达到1600K高温。图2b的XRD图谱表明,加热时间从0.05秒增加到60秒时,超晶格峰(100)和(110)逐渐出现并 sharpened,对应长程有序参数从0%(无序)增加到100%(完全有序)。图2c-e的SEM/TEM图像显示所有加热条件下粒子尺寸分布均匀(~6-7.5nm),无聚集现象。图2f总结表明,Joule加热方法(蓝色区域)在60秒时实现完全有序和小尺寸,而传统退火(灰色圆圈)仅部分有序且尺寸更大。


图3: 原子结构表征和扩散机制分析

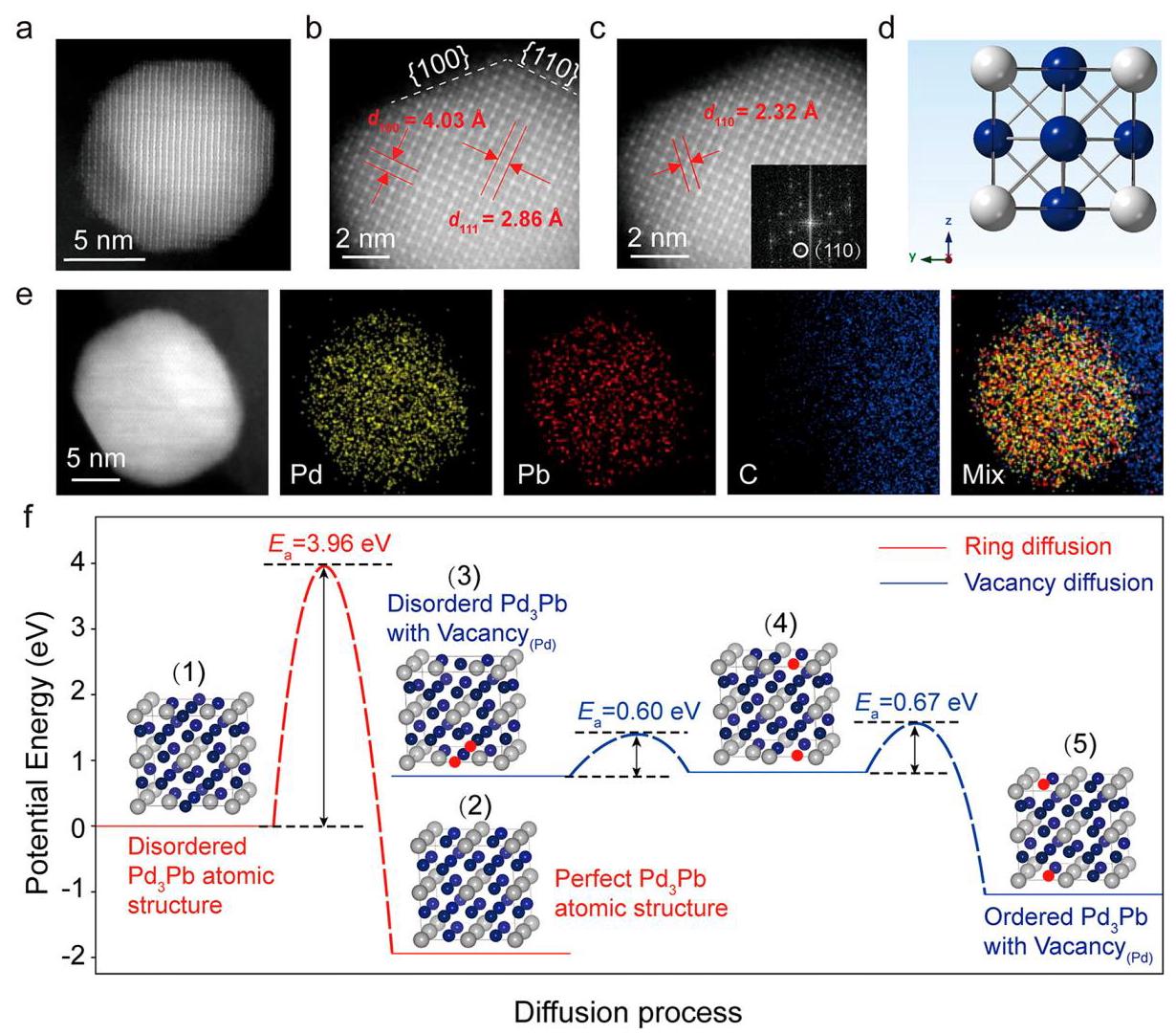

Figure 3
图3: (a-c) 完全有序Pd₃Pb纳米粒子的HAADF-STEM图像;(d) 有序Pd₃Pb晶胞结构示意图;(e) 元素映射图像;(f) DFT计算的扩散能垒

分析结果: 图3a-c的HAADF-STEM图像清晰显示了L1₂有序结构,晶格条纹对应(100)、(111)和(110)晶面。图3d的示意图进一步说明了[001]方向上的原子排列。图3e的元素映射证实Pd和Pb元素在纳米粒子内均匀分布。图3f的DFT计算表明,空位介导扩散路径(蓝线)的活化能(0.67eV)远低于环扩散路径(红线,3.96eV),支持空位机制在快速有序化中的主导作用。Pd空位形成能(0.76eV)低于Pb空位(2.07eV), due to Pd原子半径较小,导致更易形成空位并促进扩散。


图4: 电催化性能评估

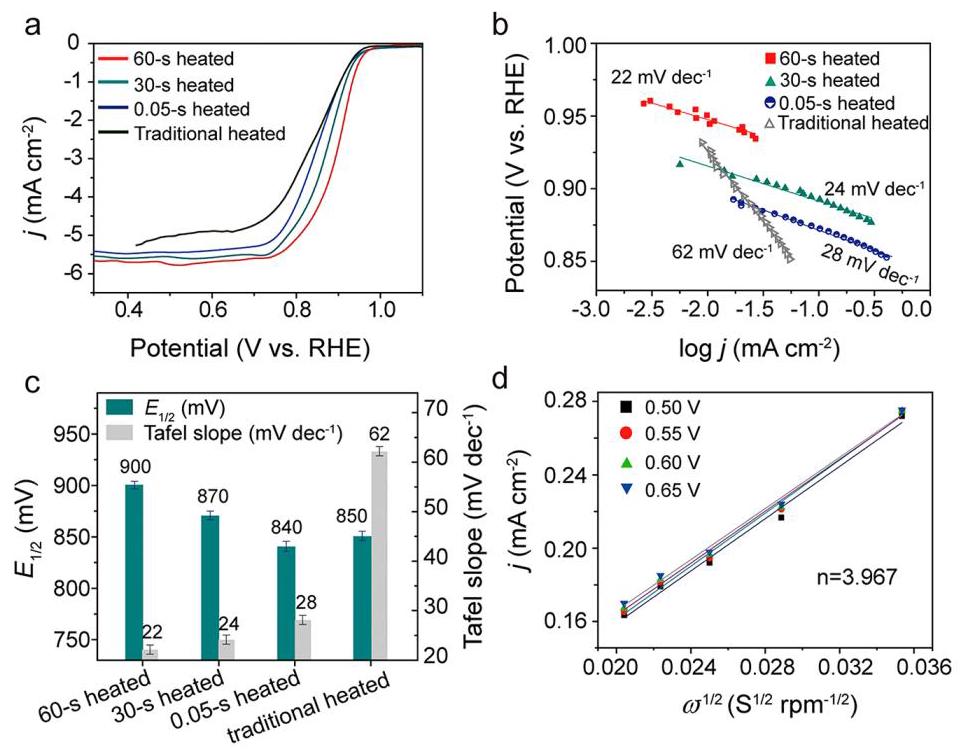

Figure 4
图4: (a) ORR极化曲线;(b) Tafel曲线;(c) 半波电位和Tafel斜率比较;(d) K-L plots

分析结果: 图4a显示,60秒加热的完全有序Pd₃Pb纳米粒子具有最正的半波电位(0.90V),优于30秒加热(0.87V)和0.05秒加热(0.84V)的样品。图4b的Tafel曲线表明,60秒加热样品的Tafel斜率最低(22mV/dec),表明ORR动力学更优。图4c的柱状图总结了这些性能优势。图4d的K-L plots计算得出电子转移数n≈3.967,表明 nearly 4-电子还原过程,效率高。这些结果归因于完全有序结构提供的丰富活性位点和空位对电子结构的修饰。


图5: 电化学稳定性测试

Figure 5
图5: (a) 加速循环伏安测试;(b) 计时安培测试;(c) 电化学阻抗谱;(d) 稳定性测试后的XRD图谱

分析结果: 图5a显示,经过3000次加速循环伏安测试后,60秒加热催化剂的半波电位略有改善(从0.90V到0.91V),扩散限制电流衰减可忽略。图5b的计时安培测试表明,在0.70V下运行10小时,电流密度保持95%以上。图5c的电化学阻抗谱显示测试前后变化微小。图5d的XRD和SEM图像(插图)证实稳定性测试后有序结构和 morphology 保持完整,归因于Pd-Pb异原子键的强健性和有序结构的稳定性。相比之下,无序样品和传统方法合成的粒子表现出严重性能衰减和聚集。
