Shock synthesis by flash-thermal lamping
闪热灯照冲击合成
第一作者: Qi Dong1 | 通讯作者: Liangbing Hu1,2,*
所属大学: University of Maryland
DOI: https://doi.org/10.1016/j.chempr.2022.03.022
PDF原文
期刊名称: Chem | 发表年份: 2022
研究方法
Kim等人创新性地应用了闪热冲击(FTS)灯照过程在二元白色SnO2薄层多孔氧化物纳米片上。具体方法包括:
- 通过热模拟发现,SnO2纳米片的缺陷、纳米结晶度和孔隙率使其具有高光热转换效率和低热导率,这是实现高效光热性能的关键。
- FTS灯照方法在环境空气中提供瞬态高温退火(温度 > 1800°C;加热持续时间 < 20 ms),导致精确和超快的相工程化金属氧化物(如SnO2)。
- 通过改变灯照的能量密度(即控制光子能量)来调节合成温度,例如展示了610°C、892°C、1345°C、1549°C和1800°C等多种温度。
- 该方法支持在广泛元素和组成空间中实现远离平衡的合成,包括合成和锚定一系列催化纳米粒子在SnO2纳米片支撑上,同时发生SnO2的相变过程。
- 通过应用多次FTS灯照射击,可以将纳米粒子转变为小簇,最终转变为单原子,表面缺陷在 transient shots 中起到捕获和稳定单原子的重要作用。
论文图片内容与分析结果

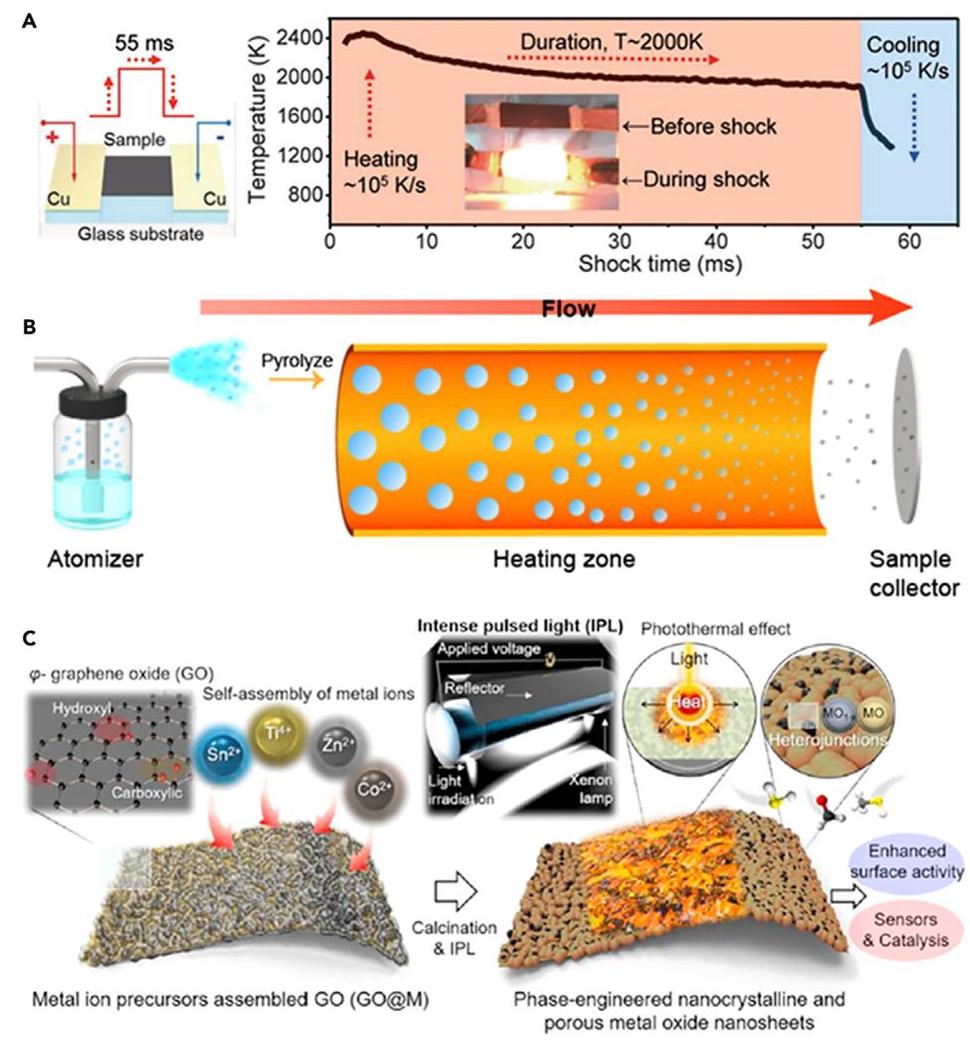

Figure 1: 代表性瞬态高温加热方法用于合成多元素纳米粒子
内容分析: 该图展示了三种瞬态高温加热方法:(A) 碳热冲击方法,由Yao等人报道,用于合成高熵合金纳米粒子;(B) 基于气溶胶的飞越方法,由Wang等人报道,用于连续合成空心高熵纳米粒子;(C) FTS灯照方法,由Kim等人报道,用于在SnO2基底上合成多元素纳米粒子和单原子。分析结果表明,这些方法都能实现快速加热和冷却,捕获亚稳态,合成高质量纳米材料,但FTS灯照方法具有更高的可扩展性和更广泛的基底适用性。
