DOI: 10.1002/adma.202106436 | Advanced Materials | 2022
本研究采用高温快速合成方法制备MEA-氧化物-碳复合催化剂:

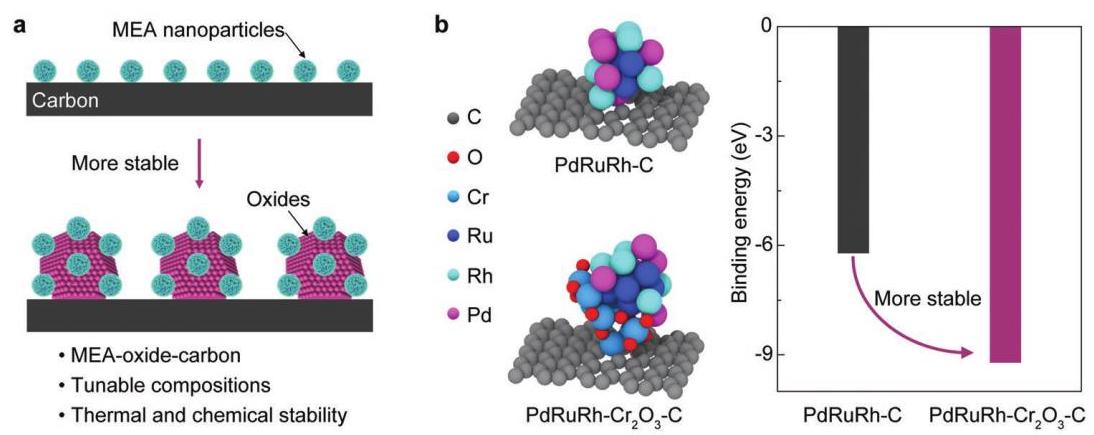

内容描述:图1a展示了传统MEA-碳结构和本研究的MEA-氧化物-碳分级结构的示意图对比。图1b通过原子结构和结合能计算,显示PdRuRh在缺陷石墨烯上带有Cr2O3时的结合能更负(-5.32 eV vs. -3.45 eV),表明添加氧化物后界面稳定性更高。
分析结果:DFT计算证实,氧化物中间层增强了MEA纳米颗粒与碳载体之间的结合,减少了团聚倾向,为催化剂设计提供了理论依据。

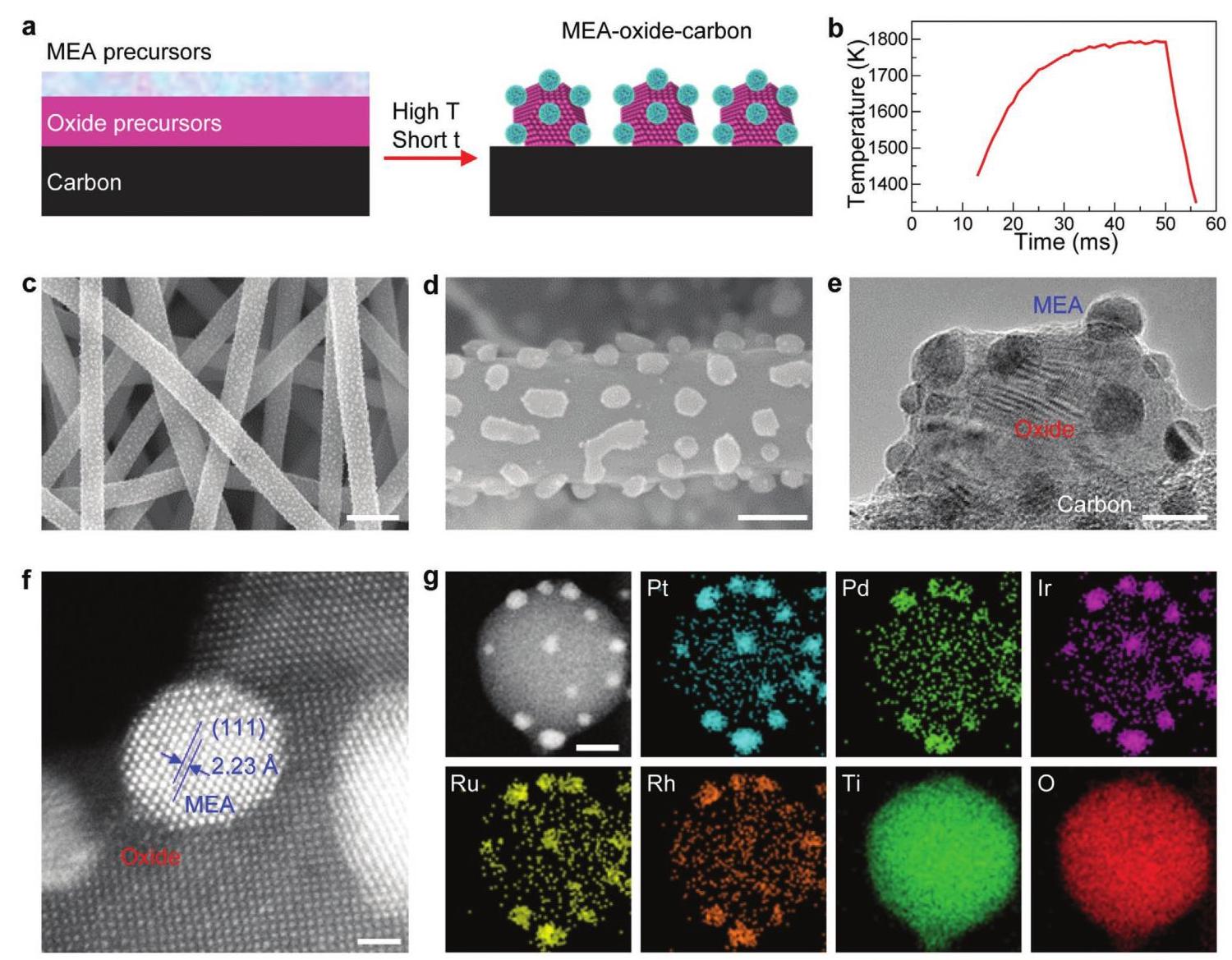

内容描述:图2a和2b展示了合成过程的示意图和温度曲线,特征为高温(~1800K)和短持续时间(~0.05秒)。图2c和2d是PtPdIrRuRh-TiO2-碳纳米纤维的SEM图像,显示纳米颗粒均匀分散(MEA平均尺寸~7 nm,氧化物~40 nm)。图2e和2f是STEM图像,显示MEA和氧化物之间的紧密界面相互作用。图2g是元素 mapping,证实MEA元素均匀混合。
分析结果:合成方法成功实现了MEA-氧化物异质纳米颗粒在碳上的均匀分散,无表面活性剂残留,界面结合紧密,有利于催化性能。

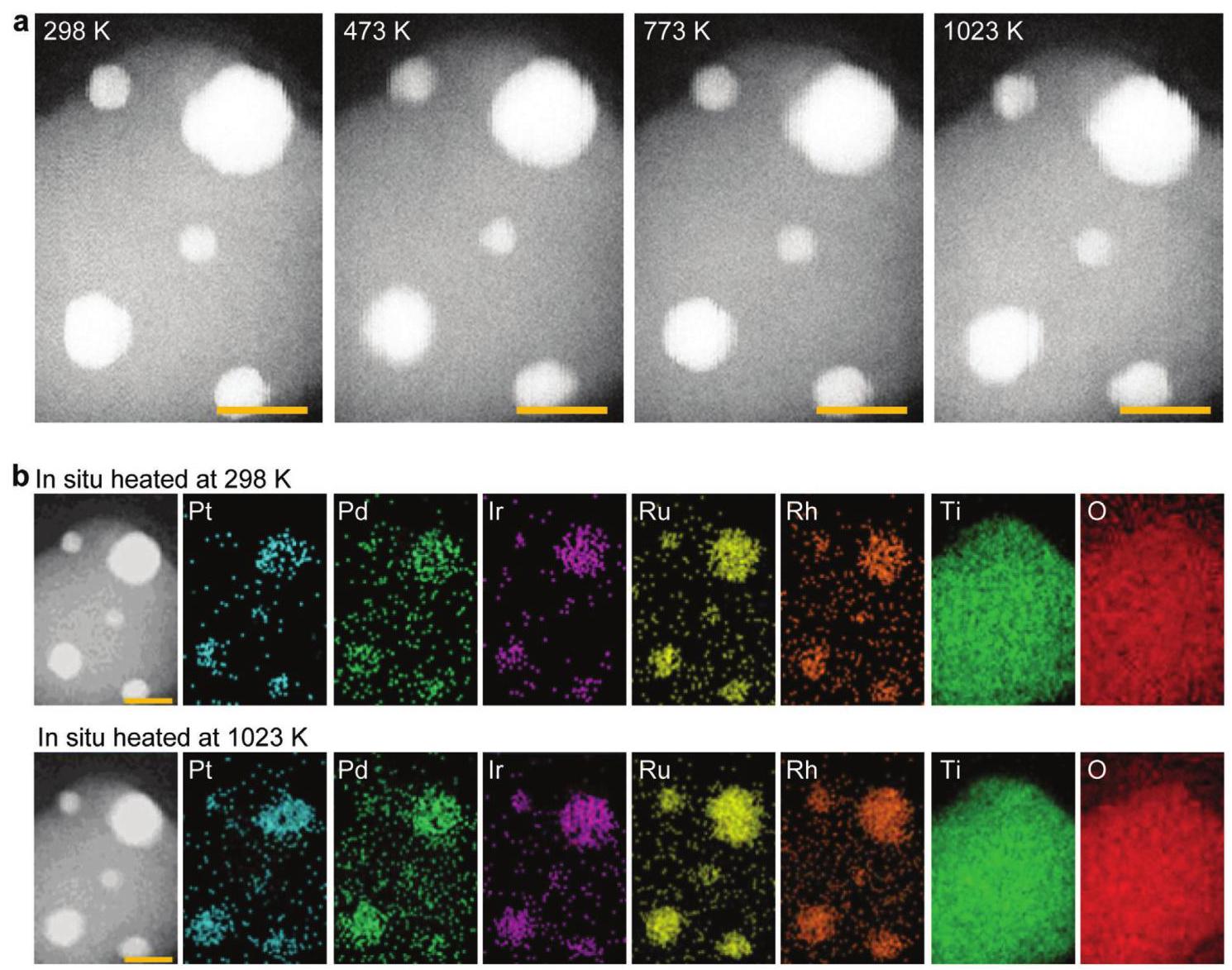

内容描述:图3a展示了PtPdIrRuRh-TiO2-碳在298K至1023K的原位STEM加热测试,形态保持稳定,纳米颗粒牢固附着在氧化物上。图3b是元素 mapping,显示在298K和1023K下MEA元素均均匀混合,无偏析。
分析结果:催化剂在高温下表现出优异的热稳定性,归因于MEA与氧化物之间的紧密界面相互作用,验证了界面工程策略的有效性。

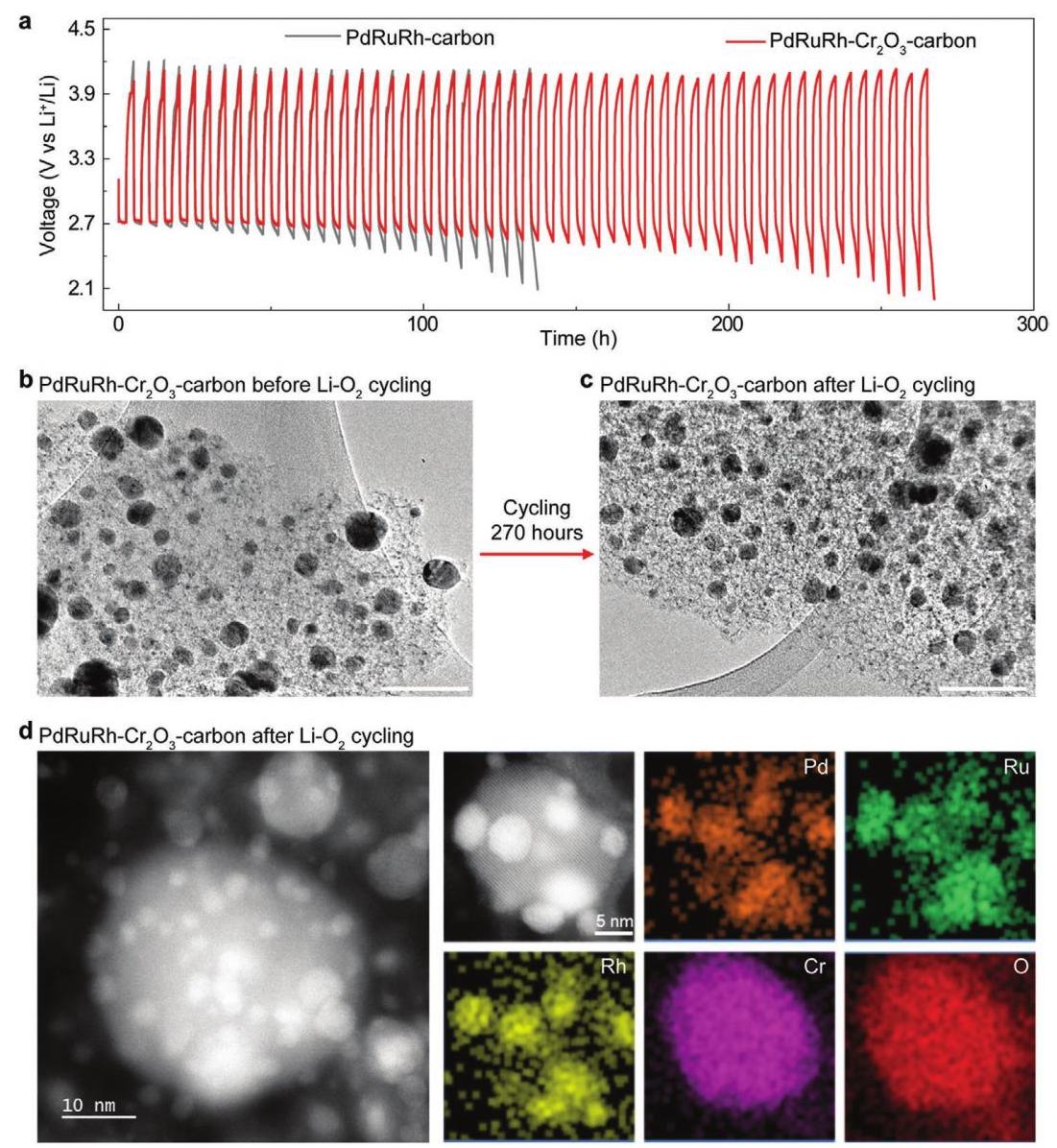

内容描述:图4a比较了PdRuRh-碳和PdRuRh-Cr2O3-碳在Li-O2电池中的循环性能,后者循环53次优于前者的27次。图4b和4c是PdRuRh-Cr2O3-碳在循环前后的形态,显示无明显的纳米颗粒团聚。图4d是循环后的STEM和元素 mapping,表明元素均匀混合和金属态保持。
分析结果:在苛刻的电化学条件下,催化剂表现出良好的界面稳定性,无降解,性能衰减主要源于电解质分解,而非催化剂本身。
