Scalable Synthesis of High Entropy Alloy Nanoparticles by Microwave Heating

微波加热法可扩展合成高熵合金纳米颗粒

Haiyu Qiao§, Mahmoud Tamadoni Saray§, Xizheng Wang§, Shaomao Xu§, Gang Chen, Zhennan Huang, Chaoji Chen, Geng Zhong, Qi Dong, Min Hong, Hua Xie, Reza Shahbazian-Yassar, and Liangbing Hu*

DOI: 10.1021/acsnano.1c05113 | ACS Nano 2021, 15, 14928-14937

PDF原文

论文亮点

研究背景

研究方法

本研究采用微波加热法快速合成高熵合金纳米颗粒:

  1. 使用部分还原的氧化石墨烯薄膜(rGO-570)作为模型基底,该材料具有足够的官能团缺陷以高效吸收微波,同时保持良好的导热性。
  2. 将等摩尔的金属盐前驱体(FeCl₃、CoCl₂、NiCl₂、H₂PtCl₆和PdCl₂)溶液滴涂在rGO-570薄膜上。
  3. 在氩气环境中进行微波加热处理,rGO-570薄膜通过均匀分布的剩余官能团缺陷的偶极子吸收微波。
  4. 由于rGO-570的高导热性,缺陷处产生的局部热量被传导至整个样品,实现负载金属盐前驱体的均匀加热。
  5. 前驱体分解为液态金属,同时rGO-570被高度还原;高度还原的rGO倾向于反射而非吸收微波,自动停止加热过程。
  6. 高温还原后的rGO快速淬火使液态金属直接固化为HEA-NPs,避免元素或相分离。
  7. 该方法也可适用于一维碳纳米纤维(CNFs)和三维碳化木(c-wood)等其他碳基底。

主要结论

结果与分析:HEA-NPs在rGO上的形成过程

Figure 1

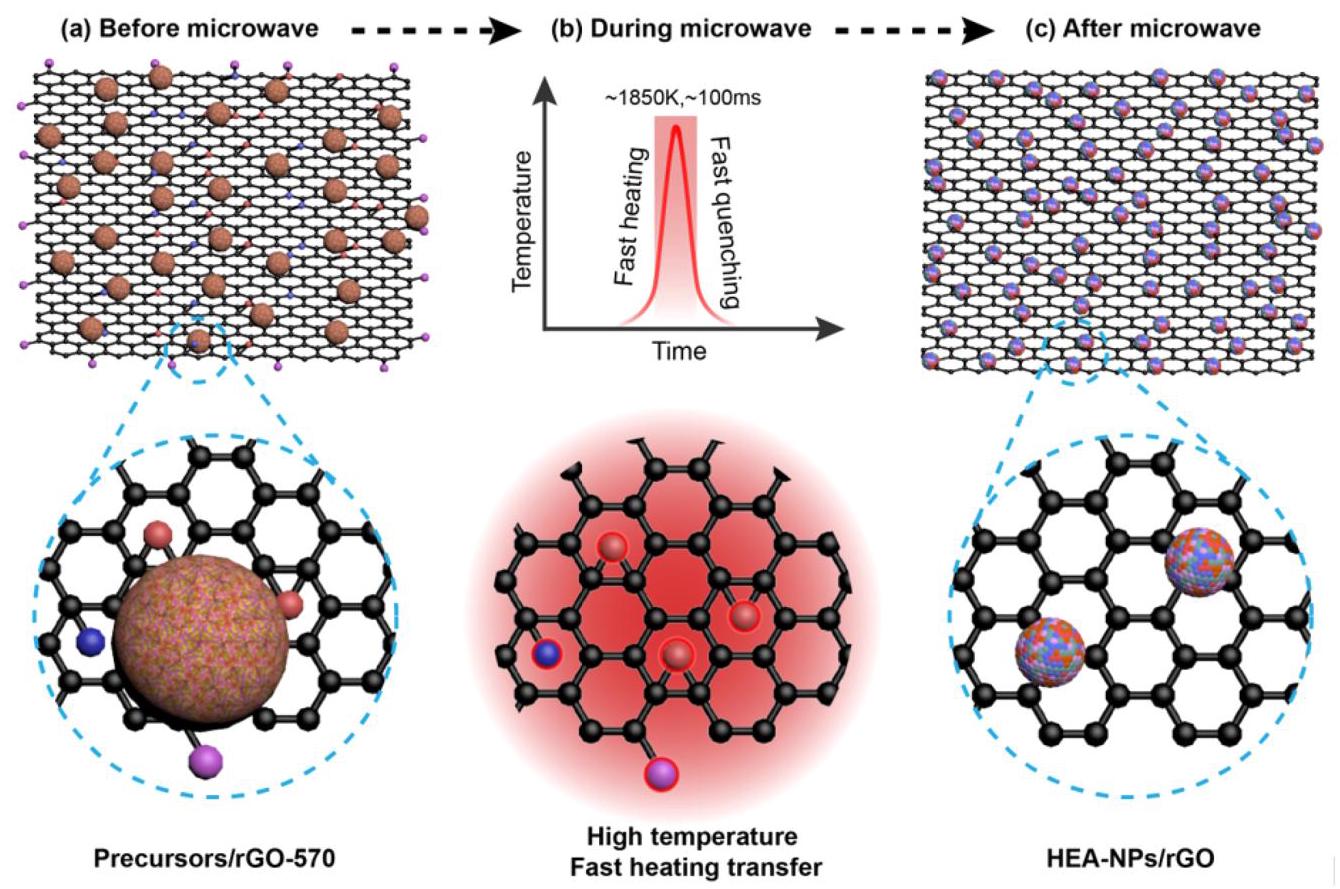

图1:微波加热在rGO上形成HEA-NPs的示意图

分析结果:示意图展示了微波加热合成HEA-NPs的关键过程。(a)前驱体负载在rGO-570薄膜上,rGO具有足够的官能团缺陷;(b)微波加热温度曲线显示在数秒内温度高达~1850 K,以及快速的加热/淬火过程;(c)HEA-NPs分布在高度还原的rGO薄膜上,无团聚现象。

结果与分析:微波加热过程中的温度分布

Figure 2

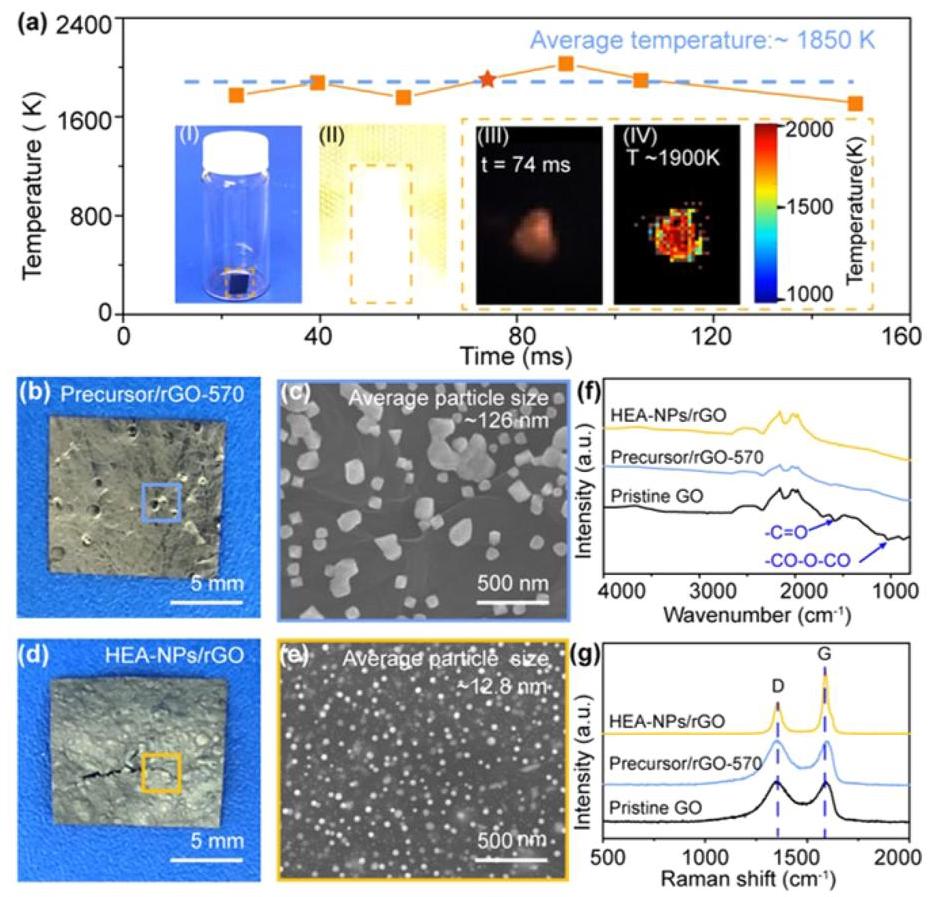

图2:微波加热过程中前驱体/rGO-570薄膜的温度分布

分析结果:温度测量显示前驱体/rGO-570薄膜的平均温度达到~1850 K,远超传统炉加热温度。高速相机捕捉的图像和对应的温度色图证实了整个rGO-570薄膜上的温度分布均匀。冷却速率达到6×10⁴ K/s,保证了HEA-NPs的形成而无元素和相分离。

结果与分析:PtPdFeCoNi HEA-NPs的表征

Figure 3

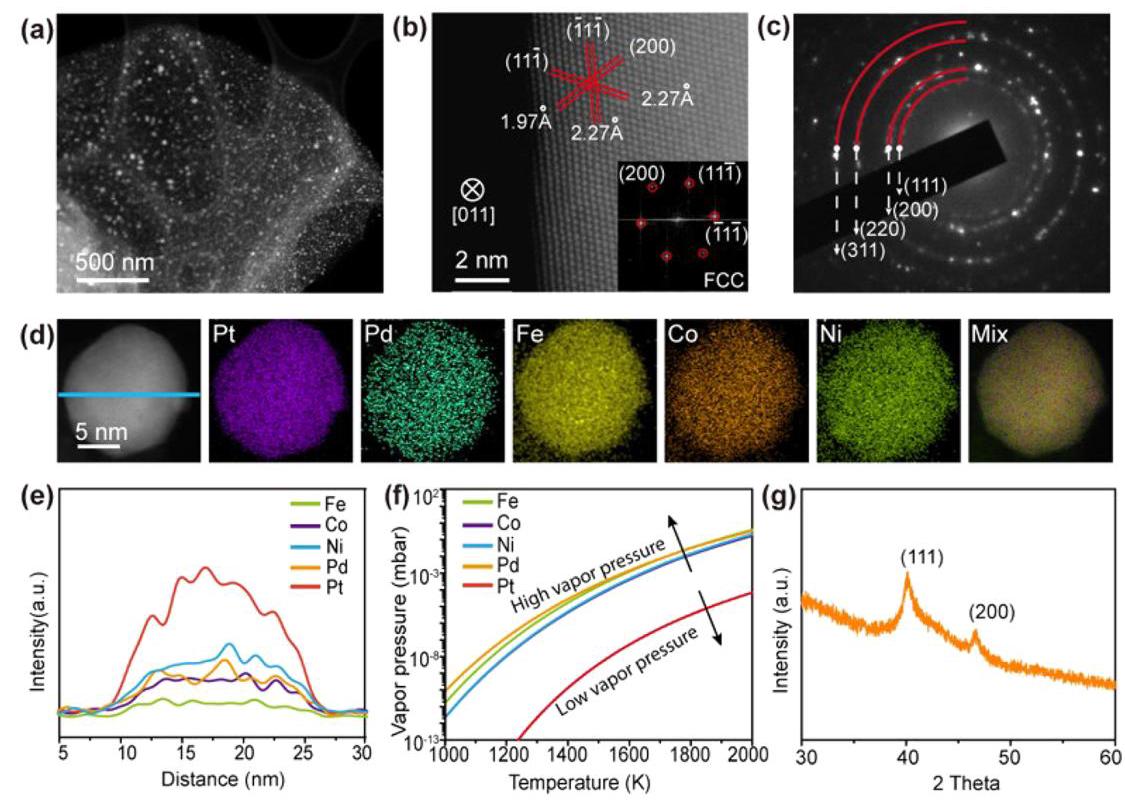

图3:rGO基底上PtPdFeCoNi HEA-NPs的表征

分析结果:TEM和HRTEM图像显示HEA-NPs均匀单分散在rGO上,无团聚。FFT分析和SAED图谱确认了典型的FCC金属结构。HAADF-STEM图像和STEM-EDS元素映射表明Pt、Pd、Co、Fe和Ni元素在单个颗粒内均匀混合,无元素偏析或相分离。XRD谱图进一步证实了这五种元素稳定在单一FCC结构中。

结果与分析:不同碳基底上的HEA-NPs合成

Figure 4

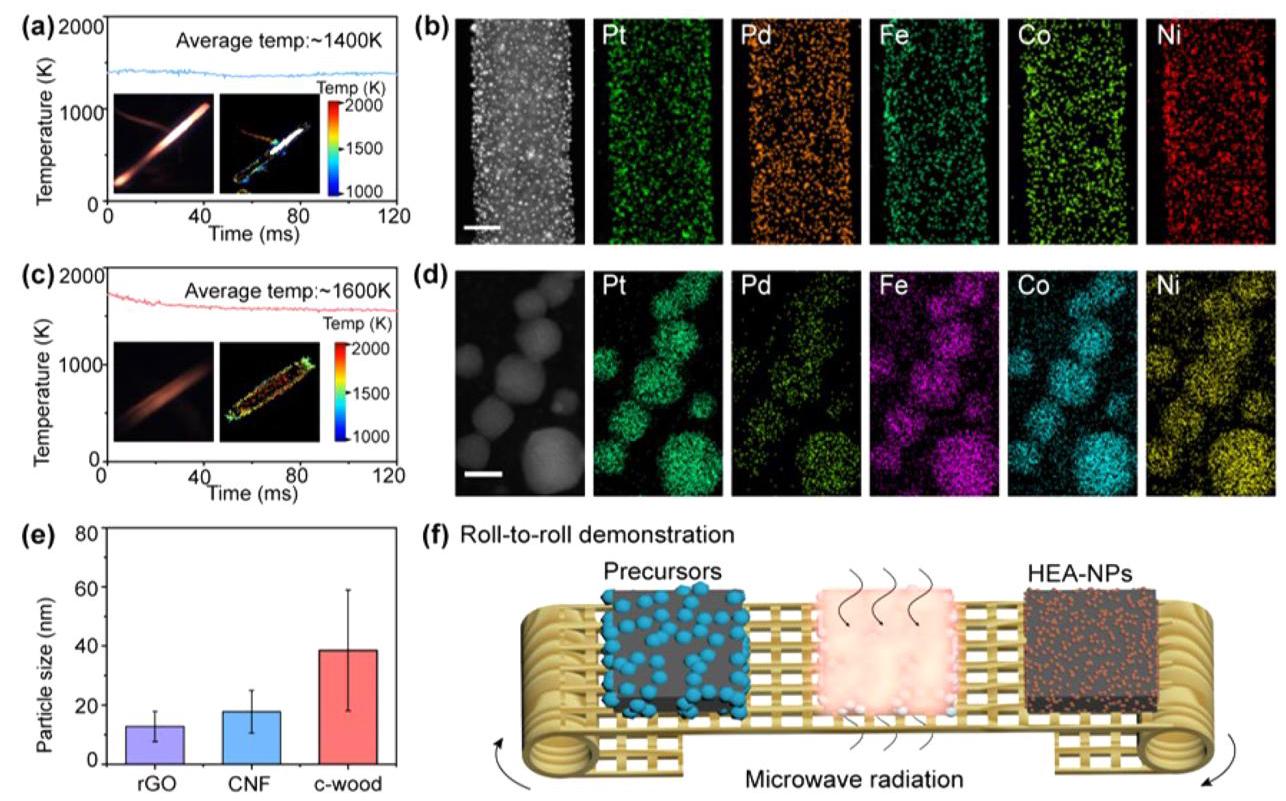

图4:微波加热法在CNFs和c-wood上合成的PtPdFeCoNi HEA-NPs表征

分析结果:微波加热方法同样适用于一维碳纳米纤维(CNFs)和三维碳化木(c-wood)基底。CNFs上的平均温度达到1400 K,c-wood上的温度达到1600 K。HAADF-STEM图像和STEM-EDS元素映射证实了在这两种基底上成功合成了元素均匀分布的PtPdFeCoNi HEA-NPs。颗粒尺寸比较显示,c-wood上合成的纳米颗粒平均尺寸较大(~40 nm),而CNFs上的较小(~20 nm),这归因于冷却速率的差异。
