Regenerated Graphite Electrodes with Reconstructed Solid Electrolyte Interface and Enclosed Active Lithium Toward >100% Initial Coulombic Efficiency

具有重建固体电解质界面和封闭活性锂的再生石墨电极实现>100%初始库仑效率

Yongsheng Ji, Hao Zhang, Dan Yang, Yujun Pan, Zhenglu Zhu, Xiaoqun Qi, Xinpeng Pi, Weichen Du, Zhiheng Cheng, Yonggang Yao,* Long Qie,* and Yunhui Huang*

DOI: 10.1002/anie.202400000 | Advanced Materials | 2024

PDF原文


论文亮点


研究背景


研究方法

  1. 从废弃手机电池中拆解出降解石墨(D-Gra)电极,在手套箱中操作,SOC为20%
  2. 用DMC溶剂清洗电极以去除残留电解质,自然干燥
  3. 使用自制的焦耳加热装置,在氩气环境中,约40 V直流电源下加热约150 ms,然后自然冷却至室温,得到再生石墨(R-Gra)
  4. 对比样品:商业石墨(C-Gra)和高温回收石墨(HR-Gra,773.2 K热处理2小时)
  5. 使用多种表征技术:SEM, XRD, FTIR, XPS, TG-DSC, AFM, TEM, 电化学测试等
  6. 组装半电池(Li||石墨)和全电池(石墨||LiFePO₄)进行电化学性能测试

主要结论


图片内容与分析结果

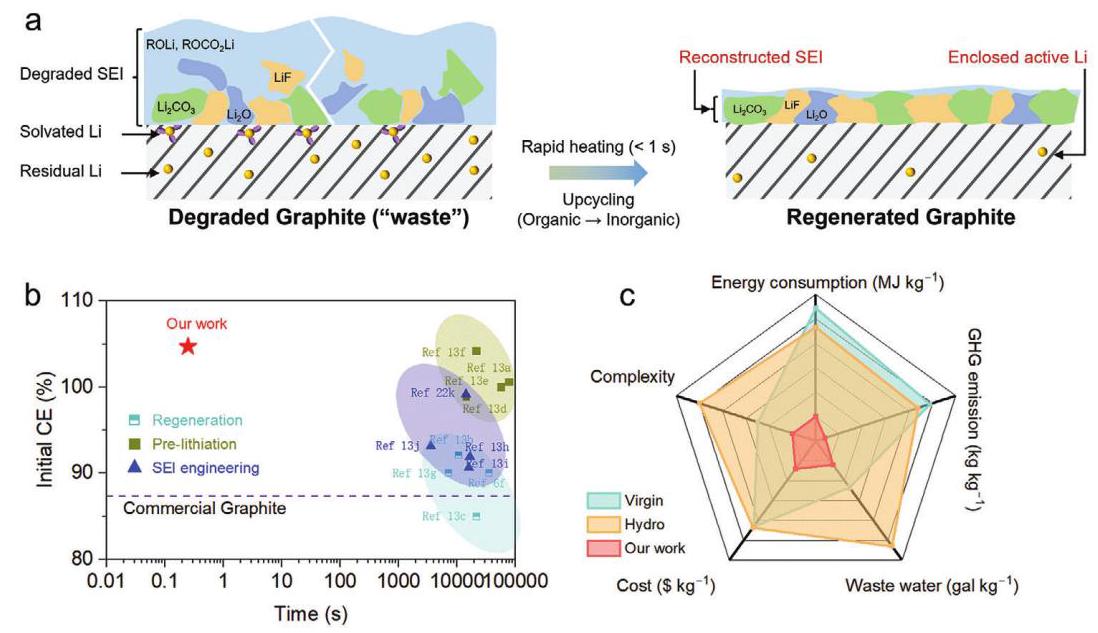

图1:再生策略示意图与性能对比

Figure 1

图1. a) 降解石墨转变为再生石墨的示意图;b) 不同方法的制造时间和初始CE对比;c) 经济与环境效益雷达图

分析结果:图1a展示了通过快速加热策略将松散SEI转变为致密SEI的过程。图1b显示我们的方法在制造时间和初始CE方面均优于其他方法。图1c表明直接再生方法在经济和环境效益方面具有显著优势。

图2:结构与成分分析

Figure 2

图2. D-Gra和R-Gra电极的结构与成分分析

分析结果:XRD和FTIR结果表明,经过快速加热处理后,SEI中的有机成分转变为无机成分(如LiF、Li₂O和Li₂CO₃)。XPS分析进一步证实了有机组分减少和无机组分增加。

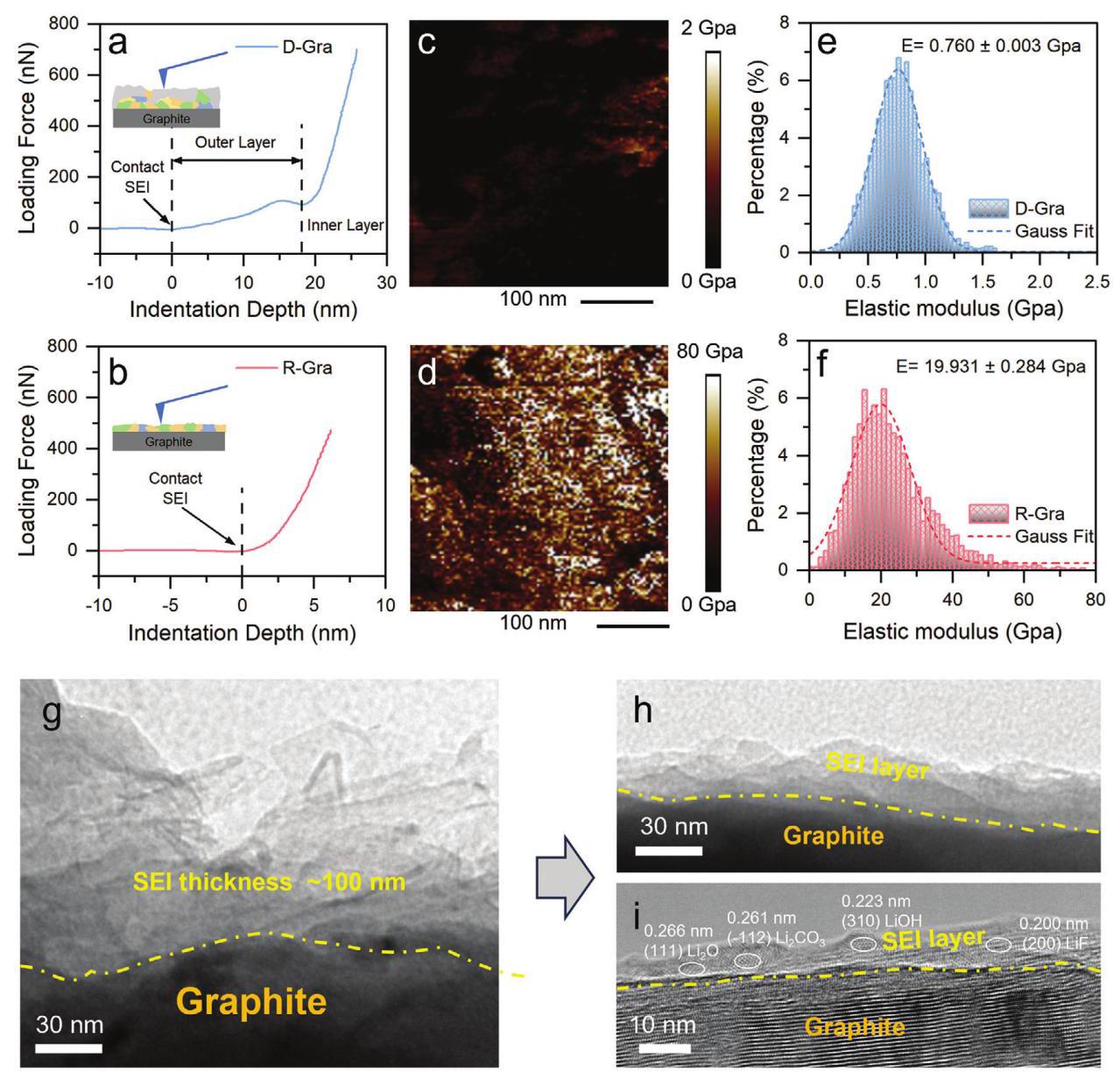

图3:SEI的力学性能与形貌演变

Figure 3

图3. D-Gra和R-Gra的SEI层力学性能与形貌演变

分析结果:AFM测试表明,R-Gra的SEI杨氏模量比D-Gra提高了26倍,表明重建的SEI具有更高的机械强度。TEM图像显示SEI厚度从约100 nm减少到10-30 nm,且更加致密。

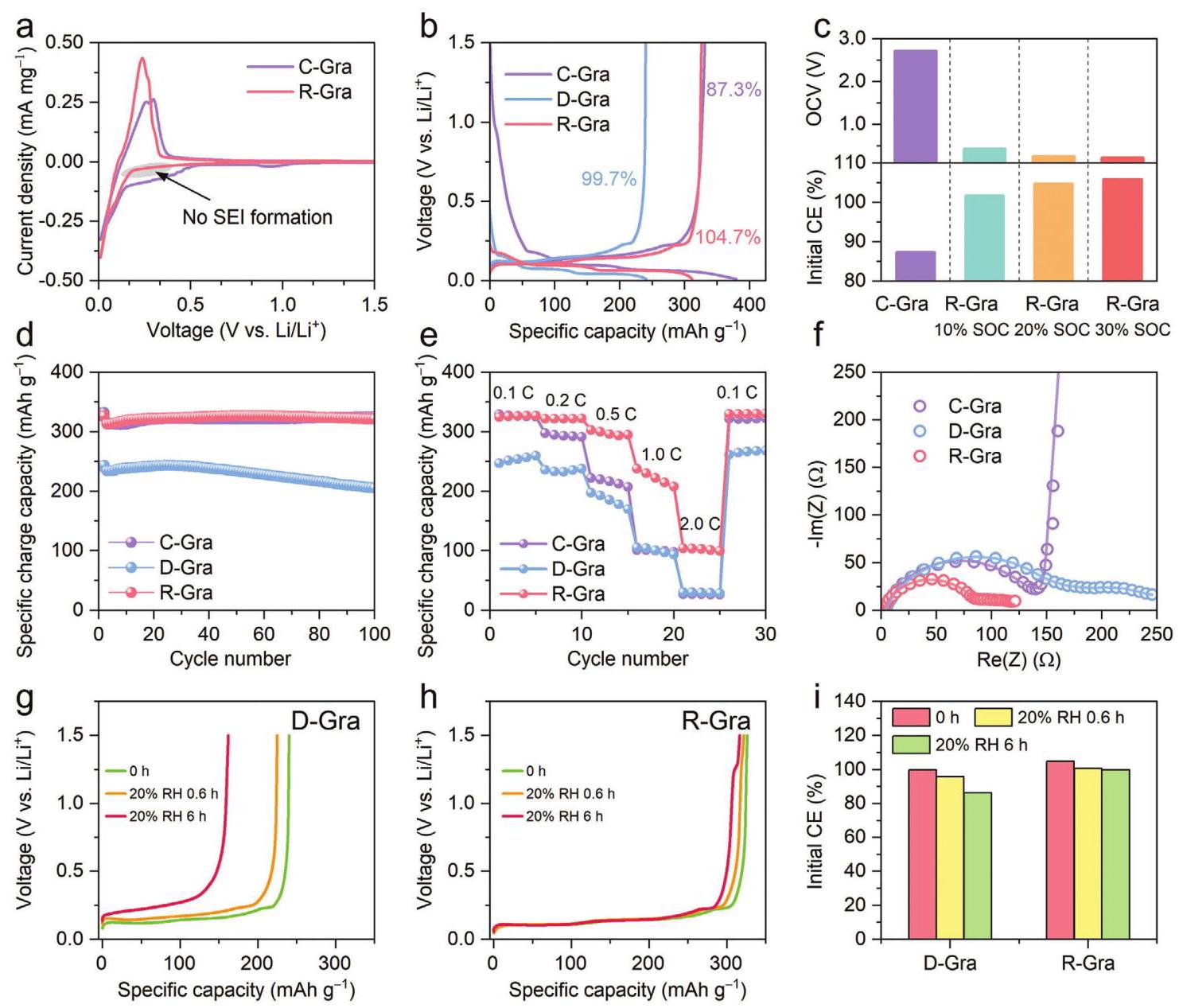

图4:电化学性能表征

Figure 4

图4. Li||C-Gra、Li||D-Gra和Li||R-Gra电池的电化学表征

分析结果:R-Gra电池没有明显的SEI形成峰,表明继承的SEI有效防止了电解质还原。R-Gra表现出高初始CE(104.7%),远高于C-Gra(87.3%)。R-Gra还表现出优异的循环稳定性和倍率性能。

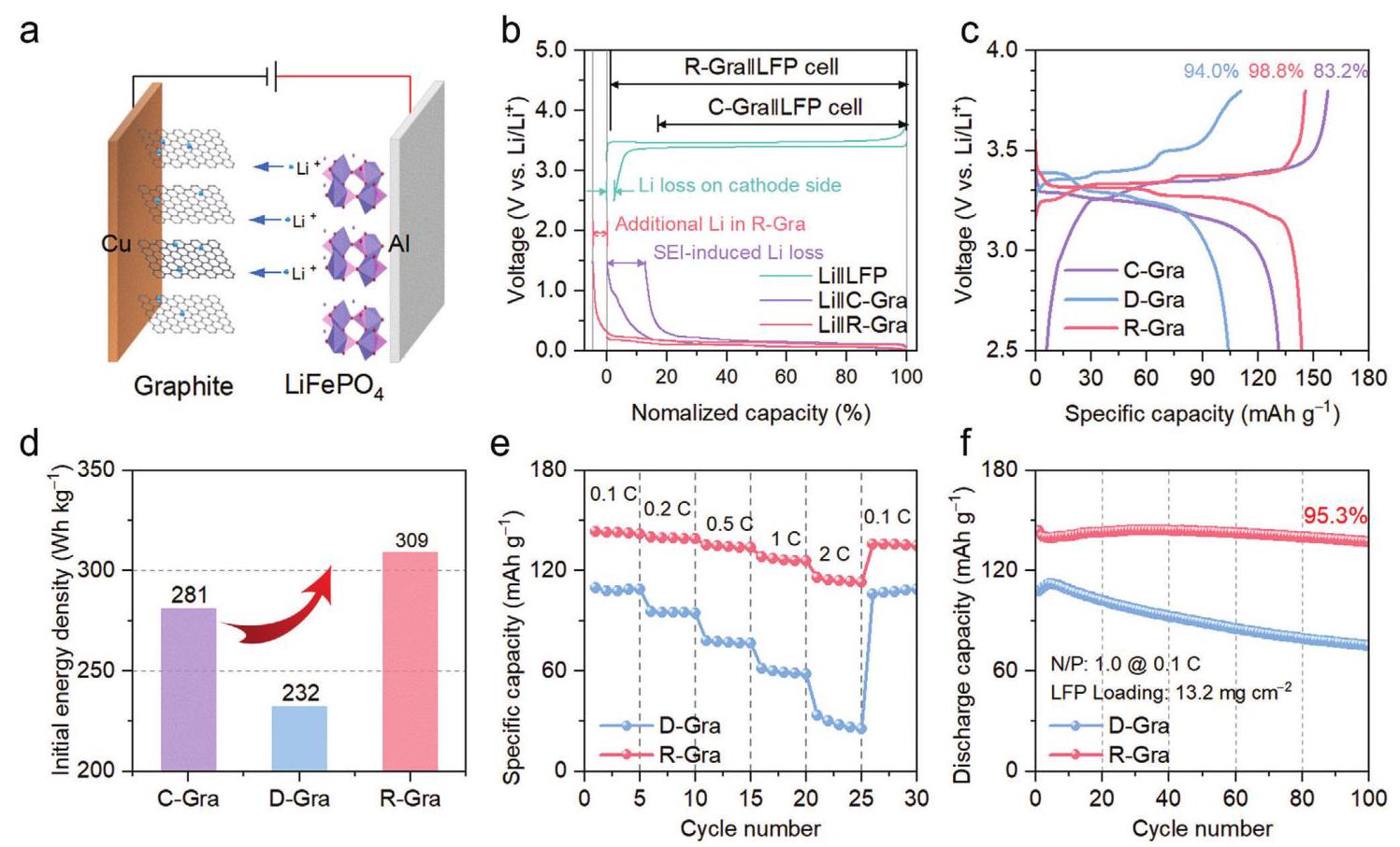

图5:全电池电化学性能

Figure 5

图5. C-Gra||LFP、D-Gra||LFP和R-Gra||LFP电池的电化学性能

分析结果:R-Gra||LFP全电池表现出高初始CE(98.8%)和高能量密度(309.4 Wh kg⁻¹),显著优于C-Gra和D-Gra电池。R-Gra||LFP电池还表现出优异的倍率性能和循环稳定性。

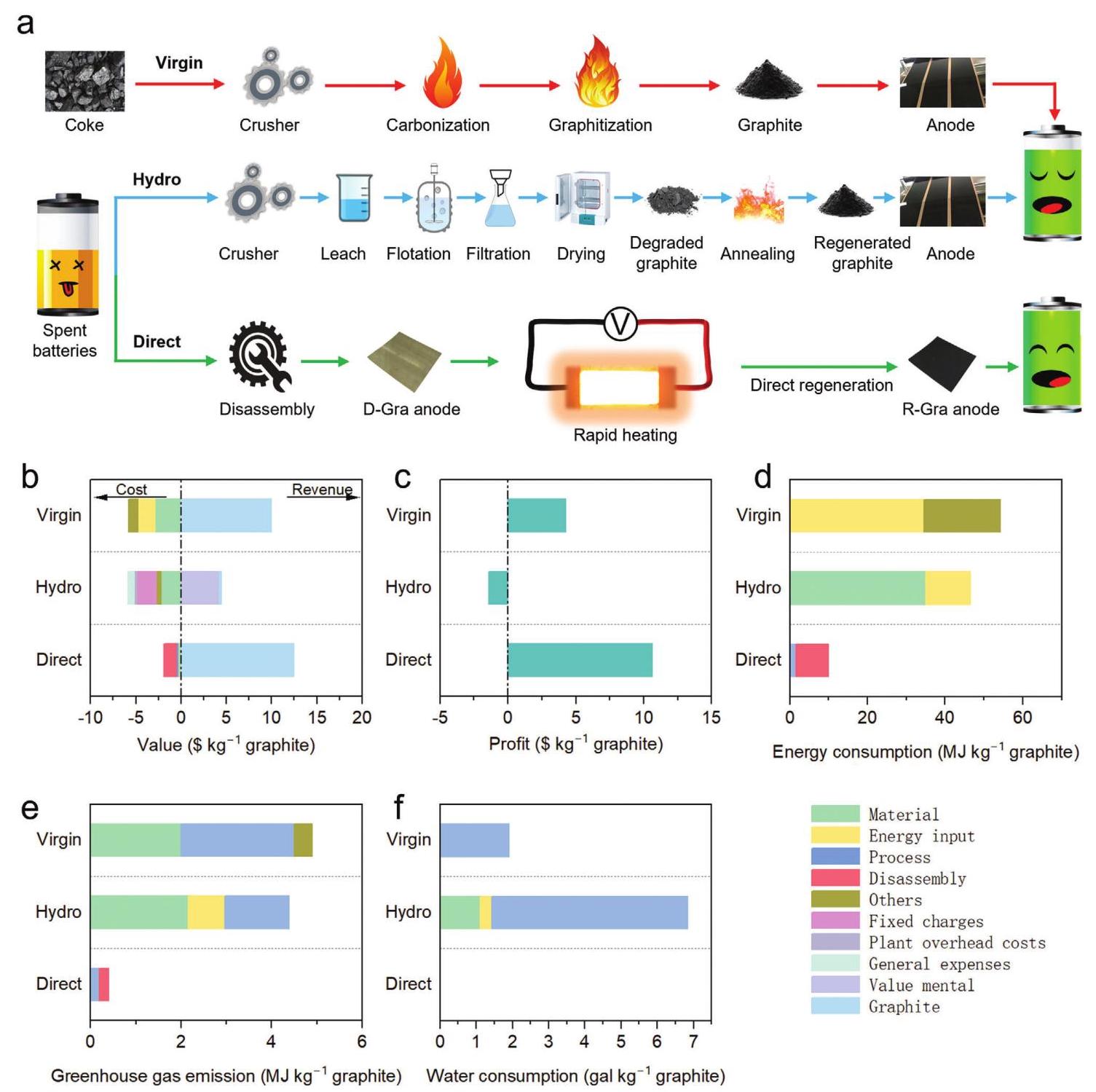

图6:经济与环境分析

Figure 6

图6. 经济与环境分析

分析结果:与湿法冶金方法相比,直接再生方法降低了68%的回收成本、79%的能耗、91%的温室气体排放和100%的用水量。与原始材料制造相比,直接再生方法降低了67%的成本、82%的能耗、92%的温室气体排放和100%的用水量。
