ACS Nano:Ultrafast and Controllable Phase Evolution by Flash Joule Heating.pdf

一、亮点/创新点

本篇文献的亮点和创新点主要包括：

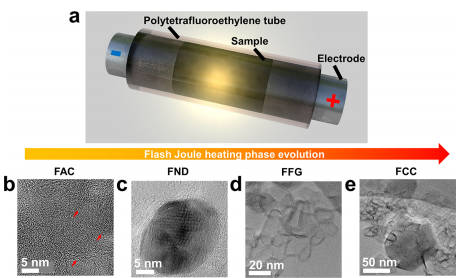

（1）使用闪蒸焦耳加热（Flash Joule Heating, FJH）技术，快速（毫秒级）合成了三种不同的氟化碳同素异形体，包括氟化纳米金刚石、氟化涡流石墨烯和氟化同心碳材料。

（2）该方法无需溶剂，通过控制闪烁时间依赖关系来调控相变和产物组成，展示了对相演化过程的超快速和可控制性。

（3）通过光谱分析确认了氟化处理对电子态和不同氟化碳同素异形体中的短程和长程有序性的修改。这项工作不仅拓宽了使用FJH过程进行相选择性合成的应用范围，而且还展示了该技术合成难以通过常规方法（如化学气相沉积或水热法）合成的亚稳态相的潜力。

二、研究背景

本篇文献的研究背景可以概括为以下几点：

（1）碳材料的短程有序性：碳材料中相邻碳原子的短程有序性决定了它们的原子键合和杂化状态，进而产生不同的物理、化学和电子性质。例如，石墨烯由sp2杂化的碳原子组成，呈现出二维蜂窝状结构，具有零带隙、高平面载流子迁移率、热导率和机械强度。相比之下，金刚石是由sp3杂化的碳原子构成的三维材料，展示出大的带隙、特征荧光和生物相容性。

（2）不同碳同素异形体的选择性合成：通过可控的相变转换选择性合成不同的碳同素异形体对于开发具有先进性能的材料至关重要，这些材料可用于不同的应用领域。

（3）从单一前体合成所需的碳同素异形体的挑战：理论模拟显示，金刚石和石墨烯之间的形成能差很小（0.01-0.04 eV/原子），而重排相邻碳原子的短程有序性所需的大活化能（≥0.4 eV/原子）使得从单一前体合成期望的碳同素异形体变得具有挑战性。因此，通常需要外部极端条件，如高温高压（HTHP >1000°C, >1 GPa）来合成碳同素异形体。

（4）通过中间态的反应物转变：最近的报告显示，反应物通过如碳液相或孤立的碳基自由基等中间态的转变，对于后续形成各种固态纳米碳产品有重要影响。这些中间态由飞秒激光泵浦或高能密度的等离子源产生，具有高反应性和短时间尺度。

（5）高温 (>1000°C) 下的合成需求：从sp2杂化的碳质材料合成金刚石，以及从类似金刚石的碳材料合成具有高结晶度的洋葱状碳（OLC）或碳纳米管，需要高温。

这些背景指出了合成不同碳同素异形体的重要性及其挑战，尤其是在控制相变转换以实现从单一前体合成所需碳同素异形体的过程中的困难。

三、研究方法

本篇文献的研究方法包括以下几个关键步骤：

（1）原料和材料准备：使用了碳黑（CB），聚四氟乙烯（PTFE）粉末，聚偏二氟乙烯（PVDF）粉末，氟化钠（NaF）粉末，以及其他氟化合物作为原料。

（2）闪蒸焦耳加热（FJH）系统的搭建：研究使用了一个特制的FJH反应箱，该箱体能够对反应物施加高压力。PTFE管被用作反应容器，具有足够的壁厚以承受FJH过程中的高压。作为电极的石墨隔片和碳化钨圆柱棒用于压缩反应物。

（3）反应物的准备与混合：研究中使用了七种不同的反应物组合，包括CB和PTFE，CB和PVDF，以及其他含氟化合物。这些反应物在FJH过程中通过电加热产生不同的氟化碳同素异形体。

（4）闪光条件的控制：通过控制电容器银行提供的电能量和闪光持续时间（10-500毫秒），实现对反应物加热的精确控制。使用Arduino控制器中继作为高速开关来控制闪光持续时间。

（5）特性分析：使用高分辨率透射电子显微镜（HR-TEM），X射线光电子能谱（XPS），拉曼光谱，热重分析（TGA），紫外-可见光谱（UV-vis）和X射线衍射（XRD）等多种技术对产物进行表征，以确认氟化处理对电子态的修改以及不同氟化碳同素异形体中的短程和长程有序性。

通过这些研究方法，本文展示了使用FJH技术在超快速时间尺度内从多种有机氟化合物和氟化物前体合成不同氟化碳同素异形体的能力，这一过程无需溶剂或湿法处理，为功能化碳材料的合成提供了一种有效、快速且可控的新途径。

四、研究结果和主要结论

本篇文献的研究结果和主要结论概括如下：

研究结果：

（1）成功利用闪蒸焦耳加热（FJH）技术，在毫秒级时间尺度上从有机氟化合物和氟化物前体合成了三种不同的氟化碳同素异形体：氟化纳米金刚石（FND）、氟化涡流石墨烯（FTG）、和氟化同心碳（FCC）。

（2）通过高分辨率透射电子显微镜（HR-TEM）、X射线光电子能谱（XPS）、拉曼光谱等表征技术，确认了这些材料的电子态改变以及不同氟化碳同素异形体中存在的短程和长程有序性。

（3）闪光时间对产物组成和相演化的影响表明了FJH过程中相演化的超快速和可控性。

（4）实验通过不同的反应物组合和闪光条件，揭示了合成不同碳同素异形体的条件，进一步证实了FJH技术在合成功能化碳材料方面的潜力。

主要结论：

（1）FJH技术是一种有效且快速的方法，能够从多种有机氟化合物和氟化物前体在无溶剂条件下合成不同的氟化碳同素异形体。

（2）该技术通过控制闪光条件（如电能量和持续时间），可实现对碳材料相演化的精确控制，展示了向高性能碳材料设计和合成迈进的新途径。

（3）氟化处理对碳材料的电子态和有序性产生了显著影响，这对于理解和开发新型碳基功能材料具有重要意义。

研究结果扩展了FJH技术在材料科学领域的应用范围，特别是在高性能碳材料的快速合成和功能化方面显示了其独特优势。

五、后续研究改进

根据研究内容和结果，可以推测一些可能的后续研究方向：

（1）材料性质的深入探索：虽然本研究已经通过多种表征手段分析了氟化碳同素异形体的结构和电子性质，但对其机械性能、热稳定性、化学稳定性等方面的深入研究仍有待开展。这些性质对于材料在实际应用中的性能有着重要影响。

（2）功能化改性：探索不同的化学和物理方法对这些氟化碳同素异形体进行功能化改性，以拓宽它们的应用范围。例如，通过掺杂、表面修饰等手段改善材料的电化学性能，使其在能源存储、催化等领域有更好的应用前景。

（3）合成方法的优化和规模化：虽然闪蒸焦耳加热技术显示了从多种有机氟化合物和氟化物前体合成不同的氟化碳同素异形体的潜力，但该方法的进一步优化和规模化生产仍是一个挑战。包括提高产率、降低成本、实现连续生产等方面的研究将具有实际意义。

（4）应用开发：基于这些氟化碳同素异形体的独特性质，开展更多的应用研究，如在超级电容器、锂离子电池、气体传感、催化等领域的应用探索。

（5）理论与实验相结合的机制研究：通过理论计算与实验结果相结合，深入理解闪蒸焦耳加热过程中碳材料相演化的微观机制，包括相变的动力学、氟化作用对碳材料性质的影响机理等。

这些后续研究改进不仅能够增强我们对氟化碳同素异形体性质和合成机理的理解，还能推动这类新材料在多个领域的应用发展。
