ACS Nano:Holey and Wrinkled Flash Graphene from Mixed Plastic Waste.pdf

一、亮点/创新点

本篇文献的亮点和创新点包括：

（1）使用混合塑料废弃物通过闪蒸焦耳加热法快速合成了具有孔洞和皱褶的闪蒸石墨烯（HWFG），有效提升了石墨烯的表面积；

（2）利用原位盐分解产生和稳定孔洞形成，无需使用强蚀刻剂或模板剂，简化了制备过程；

（3）所得HWFG展示了优异的金属自由氢发展反应电催化性能、锂金属电池负极的高稳定性和高放电率，以及高气体吸附能力，为混合塑料废弃物的高值化利用提供了新途径，同时也为环境污染问题提供了一种解决方案。

二、研究背景

本篇文献的研究背景主要涉及以下几个方面：

（1）全球塑料污染问题的日益严重，需要有效的回收和资源化利用策略；

（2）石墨烯作为一种具有优异物理化学性能的材料，其制备方法和应用领域的研究受到广泛关注；

（3）传统石墨烯的制备方法存在成本高、效率低、使用有害化学物质等问题；

（4）寻找一种环保、高效、低成本的石墨烯制备方法，特别是能够利用塑料废弃物作为原料，对环境保护和资源回收具有重要意义。

三、研究方法

本篇文献的研究方法包括以下几个步骤：

（1）收集和预处理混合塑料废弃物；

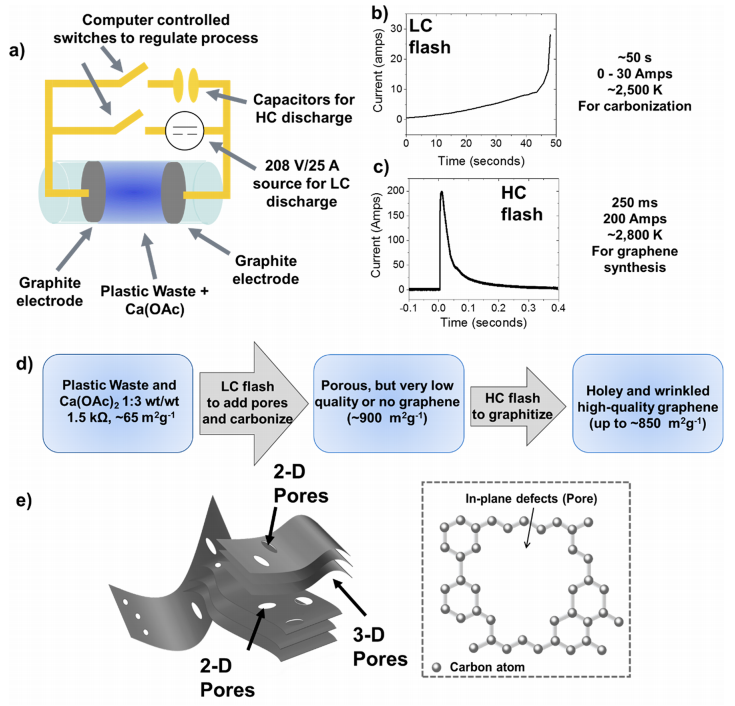

（2）使用具有特定设置的闪蒸焦耳加热技术将预处理的塑料废弃物转化为闪蒸石墨烯；

（3）通过控制加热条件（如温度、时间、和环境气氛）来调整石墨烯的孔洞和皱褶结构；

（4）利用不同的表征技术（如扫描电子显微镜、透射电子显微镜、X射线衍射、和比表面积分析）来分析合成的闪蒸石墨烯的物理和化学性质；

（5）评估所得石墨烯材料在不同应用中的性能，包括电催化水解制氢、锂金属电池负极材料、和气体吸附。

这一系列研究方法不仅展示了从废弃物到高值产品的转化过程，而且为石墨烯的合成和应用提供了新的思路和技术路线。

四、研究结果和主要结论

本篇文献的研究结果和主要结论如下：

（1）成功合成了具有孔洞和皱褶的闪蒸石墨烯（Holey and Wrinkled Flash Graphene, HWFG），使用了混合塑料废弃物作为原料，通过闪蒸焦耳加热法实现了高效转化。

（2）实验结果表明，所得HWFG具有较高的表面积和优异的孔隙结构，其中从处女高密度聚乙烯（HDPE）衍生的HWFG的表面积最高可达874 m²/g，而混合塑料废弃物（PW）衍生的HWFG表面积在700 m²/g以上，除了PET外，其表面积极低，仅为91.2 m²/g。

（3）通过比较分析，发现该方法合成的HWFG展现出显著的气体吸附能力，特别是对CO₂的吸附，表现出比以前合成的石墨烯（FG）高出10倍的CO₂吸收能力，这一点对于可能的烟气CO₂捕获应用具有重要意义。

（3）研究还探讨了合成过程中的CO₂排放问题，尽管在生产过程中确实会产生CO₂，但与其他过程相比，从Ca(OAc)₂降解过程中直接产生的CO₂量相对较小。

（4）最后，通过对HWFG的详细表征和性能测试，确认了其具有独特的孔洞性和表面功能性，这些特性使其在多种应用中具有潜在价值，包括能源存储、电催化和气体吸附等。

这些研究结果和结论表明，利用混合塑料废弃物合成HWFG是一种有效的高值化利用途径，不仅能够转化废弃物为有用的材料，还能产生具有优异性能的新型石墨烯材料。

五、后续研究改进

根据文献内容，后续研究改进和潜在的研究方向包括：

（1）规模化生产的优化：文献中提到，通过使用更强大的低电流（LC）电源，如30 kVA三相480 V电源，可能实现更大规模的生产。此外，高电流（HC）放电步骤的规模化主要受到使用的电容器银行容量的限制，表明通过增加电容量，可以容易地扩大生产规模。

（2）生命周期评估（LCA）：目前，对于孔洞和皱褶闪石墨烯（HWFG）的合成，还没有进行完整的生命周期评估（LCA）。文献中提到，对于其他石墨烯合成过程的LCA研究已经存在，但对于HWFG的合成过程，尚未直接比较其累积排放与当前其他过程，也未得出FJH过程在整个生命周期中产生的CO2是否更多或更少的结论。因此，进行完整的LCA，比较HWFG合成的环境影响与其他过程，将是一个重要的研究方向。

（3）合成过程的进一步优化：文献提到，研究将继续致力于通过消除稀释酸冲洗步骤来进一步优化HWFG的形成过程。这表明，寻找能够简化合成步骤同时保持或提高产品质量的新方法将是后续工作的重点。

（4）异原子掺杂的HWFG：计划进一步探索异原子掺杂的HWFG，这可能导致增加的带隙。异原子掺杂是调整材料电子性质的有效手段，可能为HWFG在电子器件、能源存储和转换等领域的应用开辟新的可能性。

这些潜在的研究方向不仅有助于提高HWFG的合成效率和环境可持续性，还可能拓展其在新领域的应用前景。
